Sensor Indutivo IFM IB5169 - 20mm PNP/NPN M12

Pré-visualizar: IB5169 IFM - Sensor Indutivo ifm Automação Industrial 20mm PNP/NPN M12

IB5169 IFM - Sensor Indutivo ifm Automação Industrial 20mm PNP/NPN M12

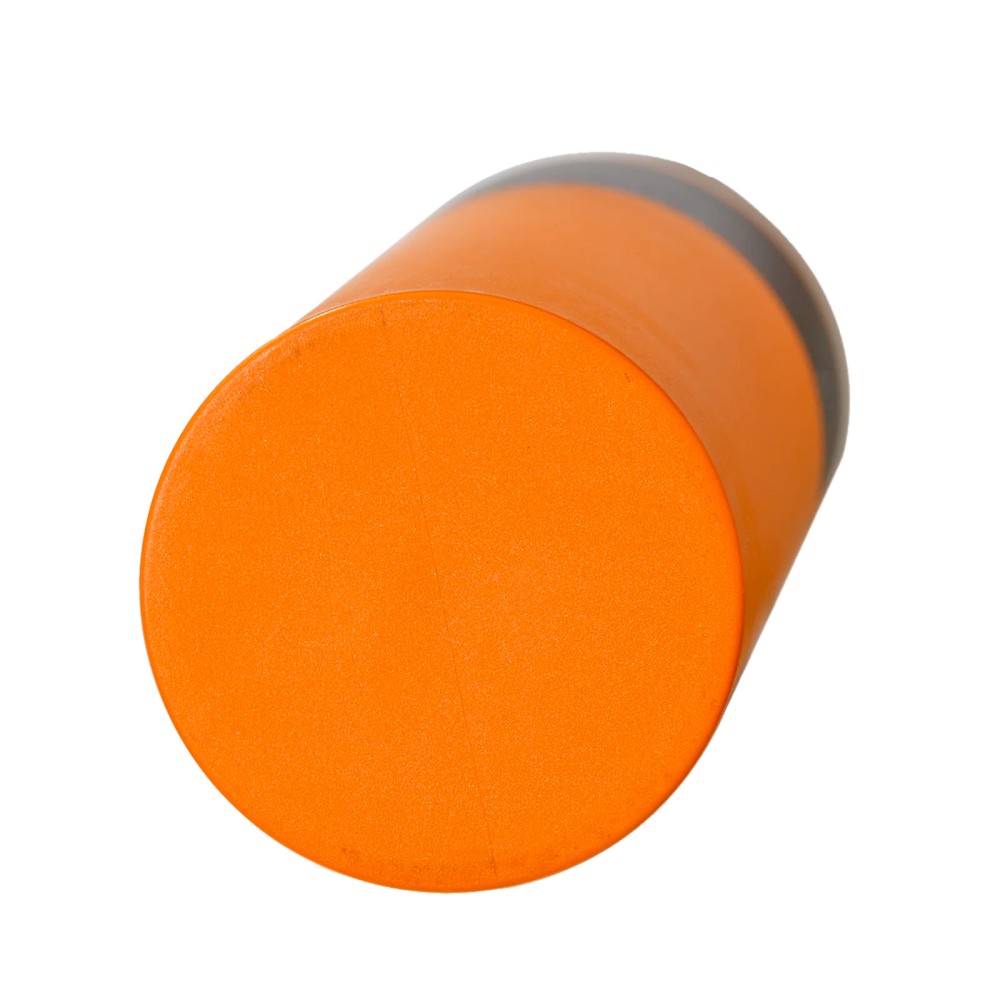

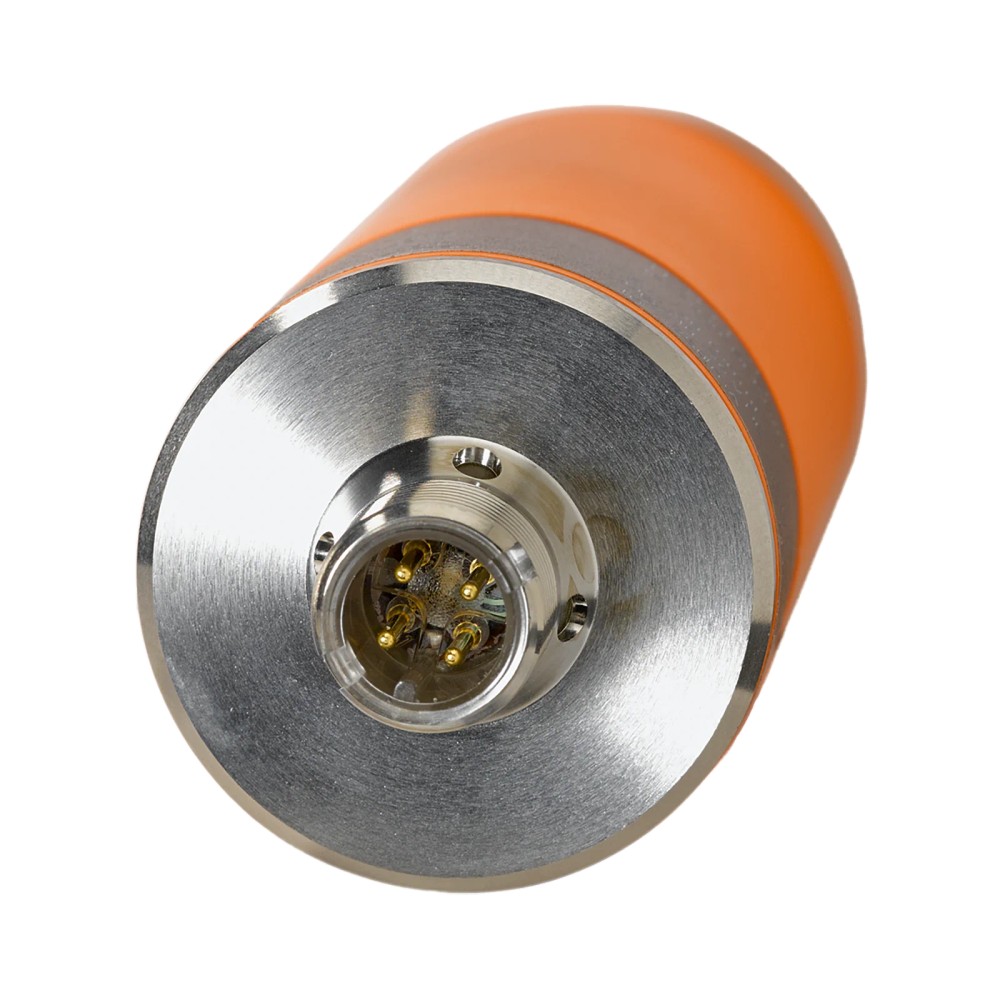

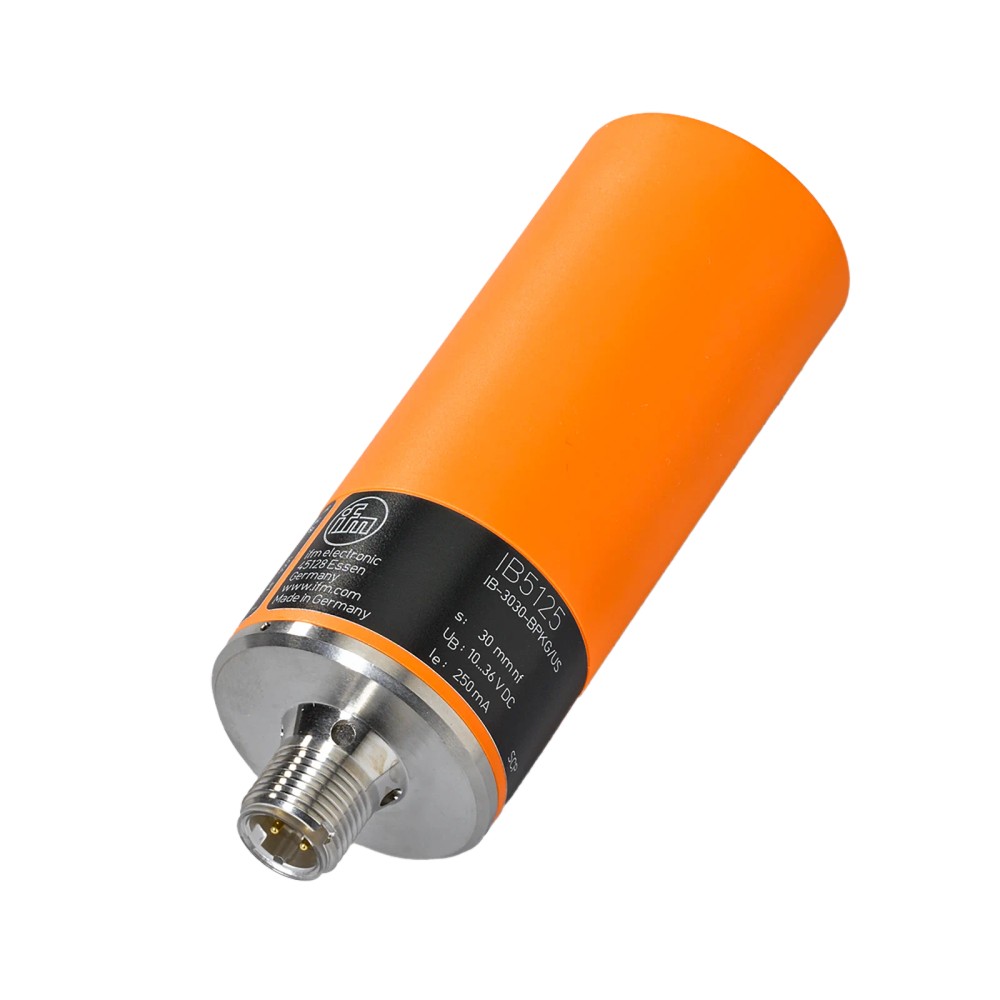

Imagem meramente ilustrativa

R$ 1.252,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IB5169
EAN: 4021179080446
NCM do produto: 85365090

Destaques do Produto Alcance nominal 20 mm...mais

Fechar menu

Saiba mais sobre: "IB5169 IFM - Sensor Indutivo ifm Automação Industrial 20mm PNP/NPN M12"

Destaques do Produto

Alcance nominal

20 mm

Montagem

Não embutida

Tipo de saída

PNP/NPN selecionável

Alimentação

10...36 V DC

Conexão

M12, 4 pinos

Proteção do invólucro

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IB5169, cilíndrico, 20 mm, PNP/NPN selecionável, M12

O ifm IB5169 é um sensor indutivo cilíndrico para detecção de objetos metálicos em aplicações de automação industrial. Possui alcance nominal de detecção de 20 mm, montagem não embutida e saída PNP/NPN selecionável. A conexão elétrica é feita por conector M12 de 4 pinos; a alimentação especificada é de 10 a 36 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo cilíndrico
Alcance de detecção	20 mm; montagem não embutida
Saída	PNP/NPN, abertura/fechamento selecionável
Alimentação	10...36 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Grau de proteção	IP 67
Frequência de comutação DC	200 Hz
Temperatura ambiente	-25...70 °C
Dimensões	Ø 34 mm; comprimento 95 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em sistemas de automação industrial, quando forem atendidos o alcance e as condições elétricas especificadas.
Instalações que necessitem de saída PNP ou NPN selecionável e alimentação DC dentro da faixa especificada.
Montagem não embutida, respeitando as condições de instalação e detecção indicadas pelo fabricante.

⚠ Considere outro se precisa de:

Aplicações que exijam montagem embutida: este modelo é especificado para montagem não embutida.
Aplicações que exijam alcance de detecção superior a 20 mm ou frequência de comutação superior a 200 Hz.
Circuitos fora da faixa de alimentação de 10...36 V DC ou que não sejam compatíveis com a saída selecionada.

APLICAÇÕES E USO

Detecção de presença ou passagem de objetos metálicos em sistemas de automação industrial, dentro do alcance e da distância de trabalho especificados; aplicação industrial informada na ficha.
Uso em instalações com temperatura ambiente entre -25 e 70 °C, observando a montagem não embutida e os requisitos de conexão elétrica.
A ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre; a distância efetiva deve ser avaliada conforme o material do alvo. A detecção de materiais não listados não está especificada.
A resistência a ingressos é indicada como IP 67; não se deve inferir adequação a condições além das previstas pelo fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IB5169, cilíndrico, 20 mm, PNP/NPN selecionável, M12, verifique estes pontos:

Escolha o IB5169 quando

A aplicação exigir detecção indutiva não embutida, alcance nominal de 20 mm, alimentação de 10...36 V DC e saída PNP/NPN selecionável.

Considere outra especificação quando

O projeto exigir montagem embutida, alcance maior que 20 mm, frequência de comutação acima de 200 Hz ou alimentação fora de 10...36 V DC. Confirme os requisitos da aplicação no datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação informada para o produto.
Formato do invólucro	Cilíndrico	Forma construtiva informada na ficha.
Aplicação	Aplicações industriais / automação industrial	Aplicação descrita nos dados do produto.
SKU / Part Number	IB5169	Código de identificação do produto.
GTIN	4021179080446	Identificador comercial informado.
Marca	IFM	Fabricante indicado no anúncio.

Dados elétricos
Tipo de corrente	DC	Tipo de corrente especificado.
Tensão de operação	10...36 V DC	Faixa de alimentação informada.
Classe de proteção	II	Classe indicada nos dados técnicos.
Proteção contra sobrecarga	Sim	Proteção informada para a saída.
Proteção contra curto-circuito	Sim	Proteção informada para a saída.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
EMC	EN 60947-5-2	Referência normativa informada para EMC.

Saídas e comutação
Função elétrica / saída	PNP/NPN selecionável	Tipo de saída informado; a configuração deve ser conferida antes da instalação.
Função de saída	Abertura / fechamento selecionável	Função de comutação informada.
Número de fios	2 fios	Dado informado no anúncio; confira o esquema do fabricante para a ligação e a configuração efetivas.
Frequência de comutação DC	200 Hz	Frequência de comutação especificada.
Corrente residual máxima	1 mA	Limite informado para a saída.
Corrente de saída mínima	4 mA	Valor mínimo informado na ficha.
Corrente máxima constante da saída DC	250 mA	Limite de corrente informado para a saída de comutação.
Queda de tensão máxima da saída DC	4,6 V	Valor máximo especificado para a saída de comutação.

Detecção e desvios
Alcance de detecção	20 mm, não embutido	Alcance nominal e tipo de montagem informados.
Distância real de comutação Sr	20 ± 10 % mm	Valor e tolerância informados para a distância real de comutação.
Distância de trabalho	0...16,2 mm	Faixa de trabalho indicada nos dados técnicos.
Histerese	1...15 % de Sr	Faixa especificada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados por material; considerar ao avaliar a distância de detecção.

Conexões elétricas
Conexão	1 x M12	Tipo de conector informado.
Codificação	A	Codificação indicada para o conector.
Contatos	4, dourados	Número e acabamento dos contatos especificados.
Bloqueio do conector	Latão, revestimento anti-adesivo	Material e revestimento informados para o bloqueio.

Condições ambientais e proteção
Grau de proteção	IP 67	Grau informado para o produto; respeitar as condições de instalação e conexão.
Temperatura ambiente	-25...70 °C	Faixa de temperatura de operação especificada.

Dados mecânicos e materiais
Dimensões	Ø 34 mm; comprimento 95 mm	Dimensões informadas para o corpo do sensor.
Montagem	Não embutida	Condição de montagem especificada.
Invólucro	PBT	Material informado para o invólucro.
Face ativa	PBT laranja	Material e cor informados para a face ativa.
Abraçadeira	PBT preto	Material e cor informados para a abraçadeira.
Peso	226 g	Peso indicado nos dados técnicos.

Indicadores e acessórios incluídos
Indicador de status	LED amarelo, 4 x 90°	Indicação de status de chaveamento informada.

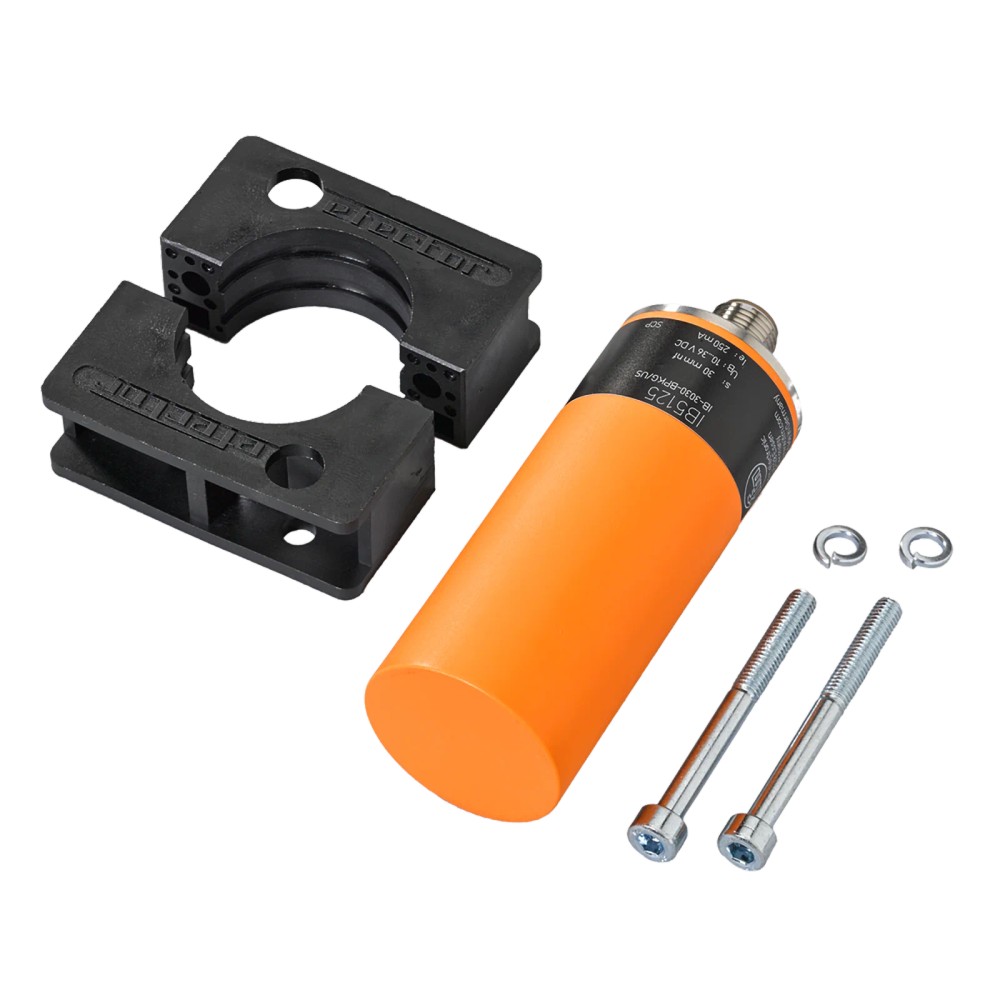

Material incluído	1 arruela de fixação	Acessório incluído conforme os dados do produto.

Dados de confiabilidade
MTTF	1941 anos	Valor informado na ficha; não representa prazo de garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; trata-se de uma saída de comutação PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados; alimentação de 10...36 V DC. A saída é PNP/NPN selecionável. Verifique a atribuição dos pinos no datasheet antes de ligar; não há pinagem detalhada informada neste conteúdo.

Processo Não há conexão de processo especificada. A montagem indicada é não embutida; o invólucro é cilíndrico, Ø 34 mm e comprimento de 95 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou circuito DC compatível com a saída PNP ou NPN selecionada e com a alimentação especificada	✓	A ficha informa saída PNP/NPN selecionável e alimentação de 10...36 V DC; confirme a compatibilidade da entrada e a ligação conforme o datasheet.
Instalação que requer detecção não embutida de objeto metálico dentro das condições de alcance do sensor	✓	O produto é especificado como sensor indutivo de montagem não embutida, com alcance nominal de 20 mm.
Instalação que requer sensor com montagem embutida	✗	A ficha especifica montagem não embutida.
Alimentação exclusivamente AC ou tensão DC fora de 10...36 V	✗	A ficha especifica corrente DC e tensão de operação de 10...36 V DC.
Rede que exige protocolo de comunicação digital identificado	✗	Não há protocolo de comunicação digital informado; a ficha descreve saída de comutação PNP/NPN.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IB5169, cilíndrico, 20 mm, PNP/NPN selecionável, M12

Confirme no datasheet que o alcance, a montagem não embutida, a alimentação e o tipo de saída atendem ao circuito e à aplicação.
Verifique o espaço disponível e as dimensões do sensor no desenho dimensional antes de fixá-lo.
Instale o sensor na configuração não embutida especificada e considere o fator de correção correspondente ao material do alvo.
Utilize a arruela de fixação incluída e faça a fixação mecânica conforme as instruções do fabricante.
Conecte o M12 conforme a pinagem do datasheet; selecione PNP ou NPN e abertura ou fechamento de acordo com o circuito de entrada.
Após a instalação, energize dentro da faixa especificada e verifique a comutação pelo circuito e pelo indicador LED, sem exceder os limites elétricos da saída.

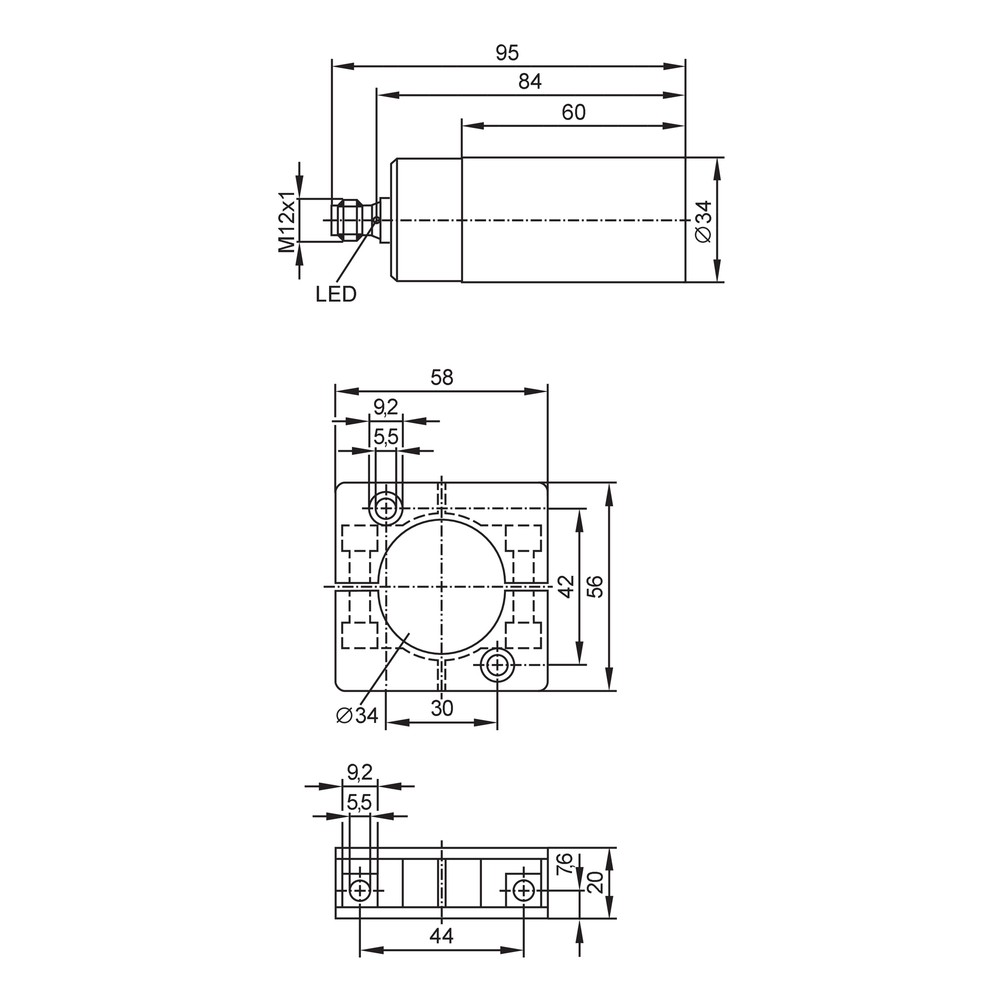

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

1 arruela de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação ou seleção PNP/NPN incompatível com a entrada, ou distância/material do alvo fora das condições de detecção.	Meça a alimentação nos terminais, confira a seleção e a ligação no datasheet e verifique a distância de trabalho e o fator de correção do material.
A entrada do controlador permanece acionada após a retirada do alvo.	Corrente residual da saída ou incompatibilidade elétrica entre a saída do sensor e a entrada conectada.	Compare a corrente residual máxima especificada com os requisitos da entrada e confirme a configuração de saída e a ligação.
Comutação instável ou em distância menor que a esperada.	Material do alvo com fator de correção inferior ao do aço, ou montagem e distância de trabalho fora das condições especificadas.	Identifique o material, aplique o fator de correção correspondente e confira a posição do sensor e a distância em relação à faixa de trabalho.
O circuito não detecta mudança de estado apesar de o sensor estar energizado.	Configuração de abertura/fechamento ou tipo PNP/NPN incompatível com o circuito de entrada.	Verifique o estado do LED de chaveamento e confirme no datasheet a configuração selecionada e a compatibilidade elétrica da entrada.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IB5169, PT-BR (Datasheet) Desenho em escala IB5169 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ifm IB5169 e para que serve?

É um sensor indutivo cilíndrico para detecção de objetos metálicos em aplicações de automação industrial. Sua montagem é não embutida e a saída PNP/NPN é selecionável.

Qual é o conector e a alimentação deste sensor?

Ele utiliza um conector M12 de codificação A com 4 contatos dourados e opera com alimentação de 10...36 V DC. Consulte o datasheet para a pinagem antes de fazer a ligação.

O IB5169 serve para montagem embutida?

Não: a ficha especifica montagem não embutida. Se a instalação exigir montagem embutida, selecione um produto cuja ficha indique essa condição.

Posso usar este sensor com alimentação AC?

A ficha especifica corrente DC e tensão de operação de 10...36 V DC, portanto não o selecione para alimentação AC.

O sensor está ligado, mas não detecta o alvo; o que verifico antes de substituí-lo?

Verifique primeiro a alimentação, o tipo de saída selecionado, a ligação e a distância do alvo. Considere também o fator de correção do material detectado.

A entrada do controlador não muda de estado; o sensor está com defeito?

Não necessariamente: uma entrada incompatível com PNP/NPN ou com a configuração de abertura/fechamento pode impedir a leitura correta. Confira a configuração, a pinagem e os requisitos elétricos da entrada no datasheet.

Este produto é fornecido como kit ou apenas com o sensor?

A ficha informa uma arruela de fixação incluída e uma peça por embalagem. Não há outros acessórios indicados.

Devo escolher o IB5169 ou um sensor de alcance maior?

Escolha o IB5169 quando a aplicação atender ao alcance nominal de 20 mm e à montagem não embutida. Se o projeto exigir alcance maior, procure um modelo cuja ficha atenda a esse requisito.

O que devo conferir durante a instalação do M12?

Confirme a pinagem, a codificação do conector e a compatibilidade entre a saída selecionada e a entrada do controlador usando o datasheet. Faça a montagem não embutida conforme as dimensões do desenho.

A ficha informa garantia ou origem comercial específica?

Os dados técnicos fornecidos não especificam prazo de garantia. Para informações comerciais de procedência, consulte as condições apresentadas pelo fornecedor.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, a aplicação indicada é a detecção de objetos metálicos.

Montagem não embutida

Configuração de instalação indicada para o IB5169; deve ser respeitada ao posicionar o sensor.

PNP/NPN

Tipos de saída de comutação selecionáveis, que devem corresponder à entrada do circuito conectado.

Distância real de comutação Sr

Parâmetro da distância de comutação especificado com tolerância na ficha técnica.

Fator de correção

Coeficiente informado por material para considerar diferenças na detecção em relação ao material de referência indicado pela ficha.
