Sensor Indutivo IFM IB5133

Pré-visualizar: IB5133 IFM - Sensor Indutivo IFM Detecção Industrial 30mm PNP 350Hz IP65

IB5133 IFM - Sensor Indutivo IFM Detecção Industrial 30mm PNP 350Hz IP65

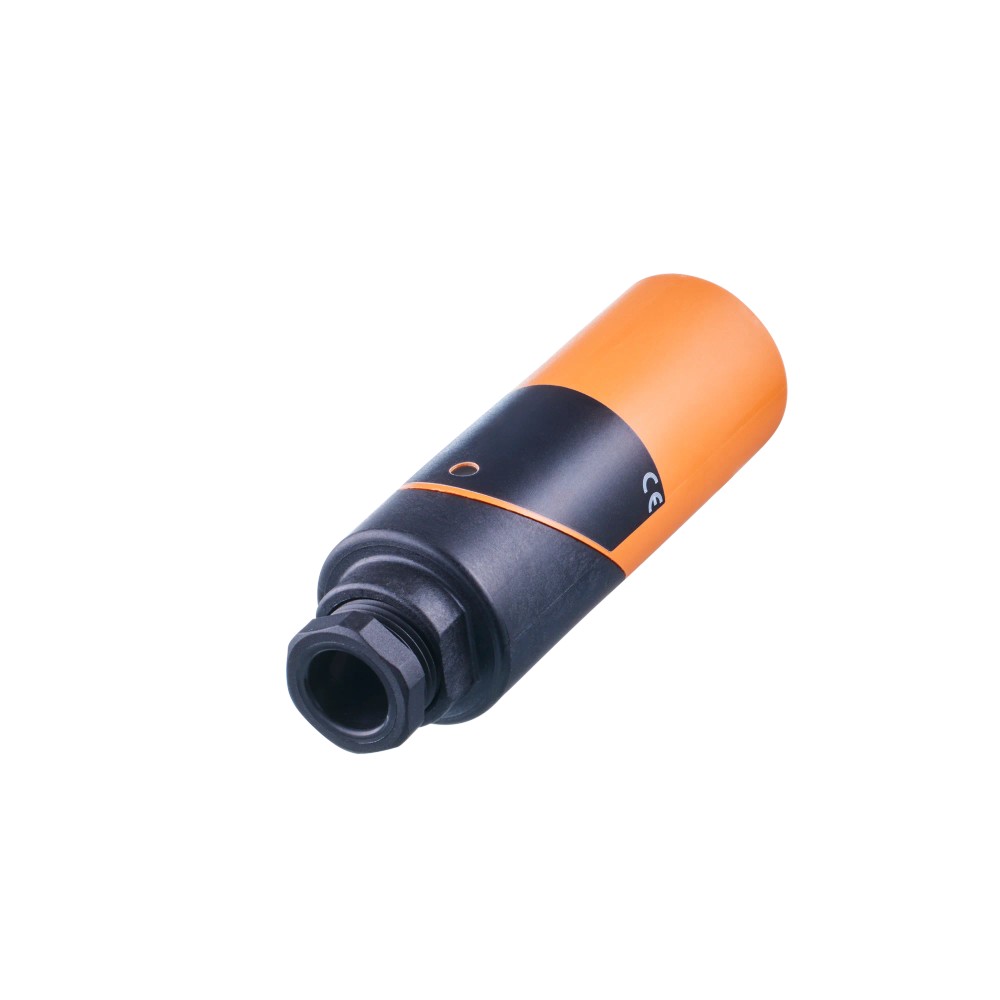

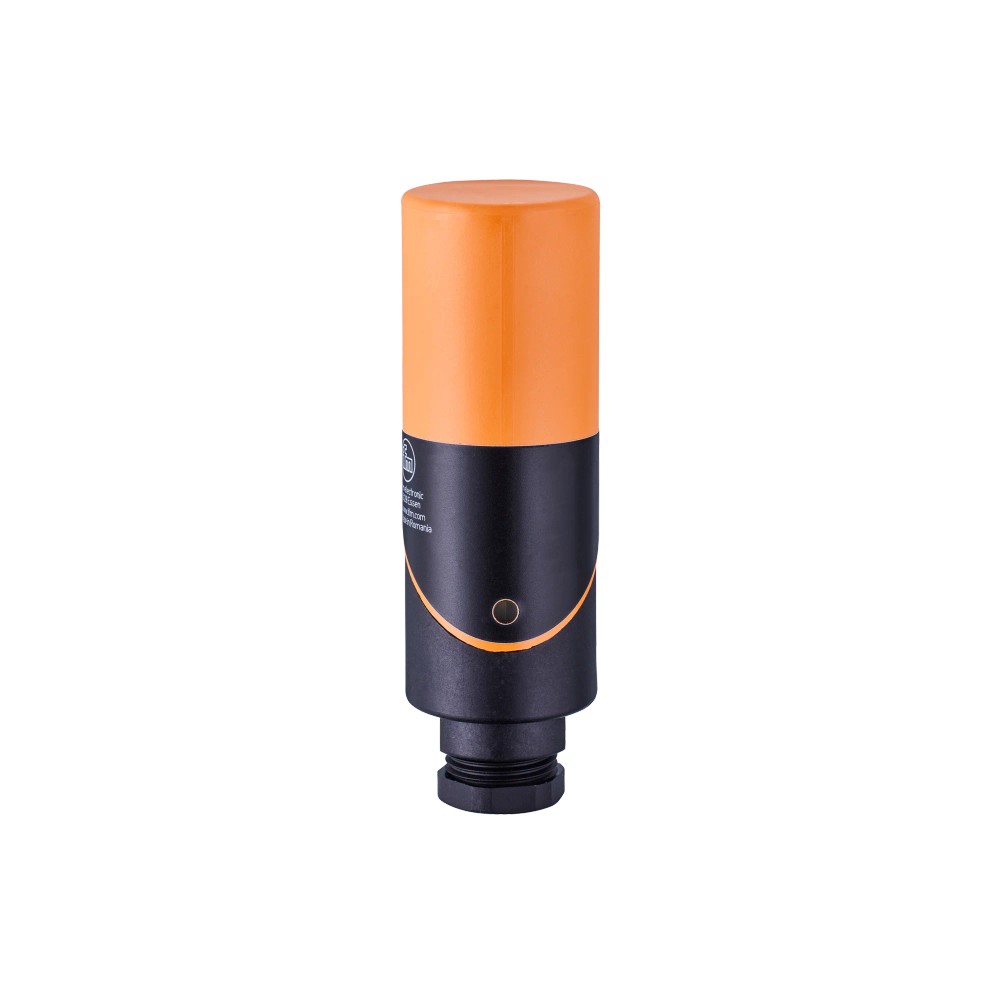

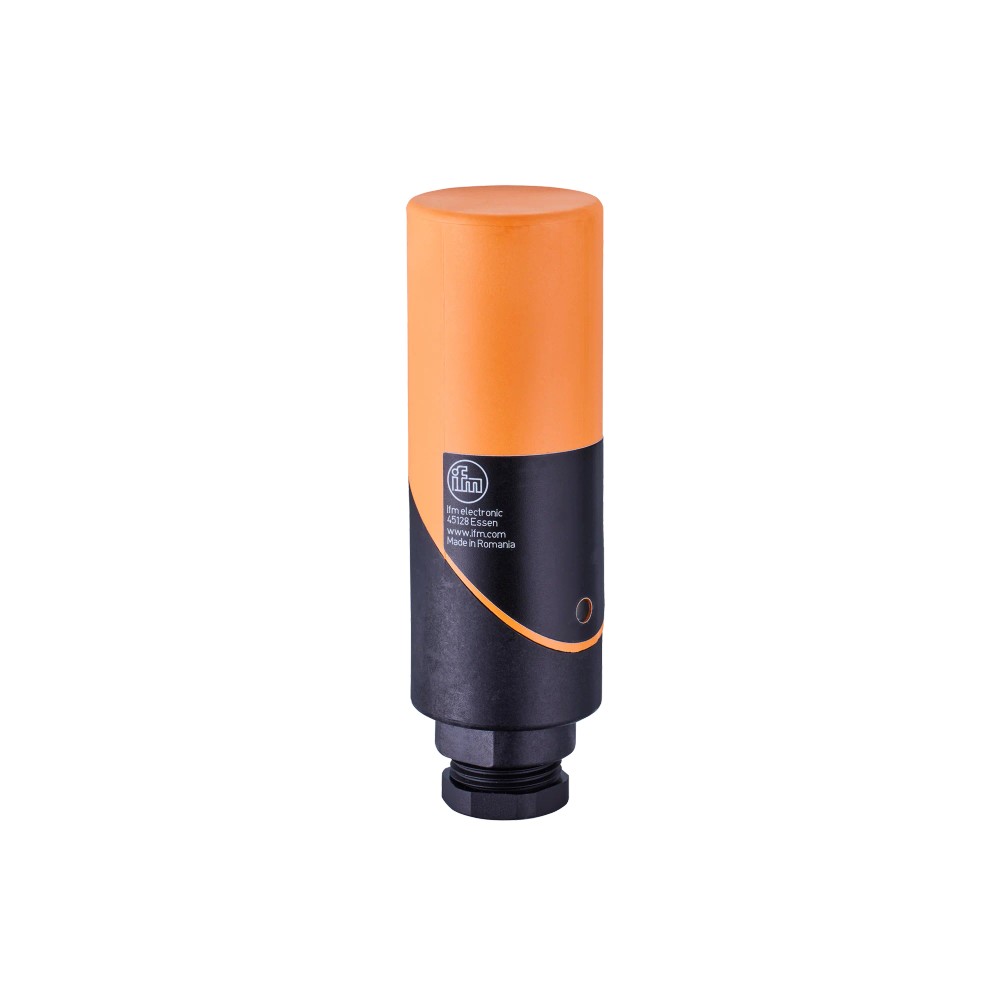

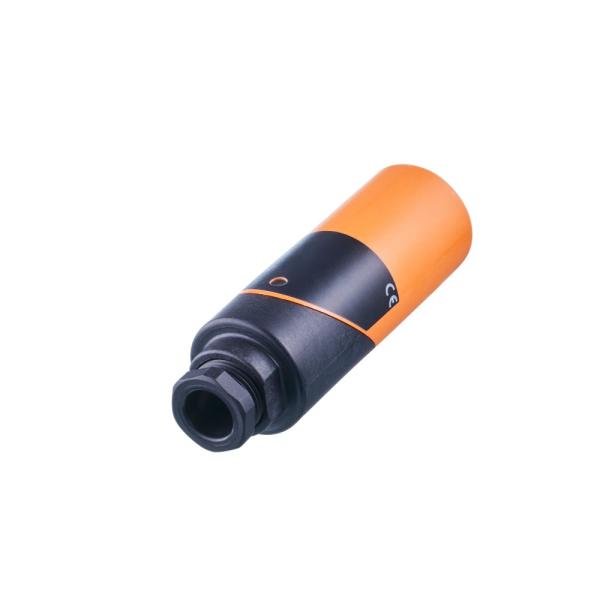

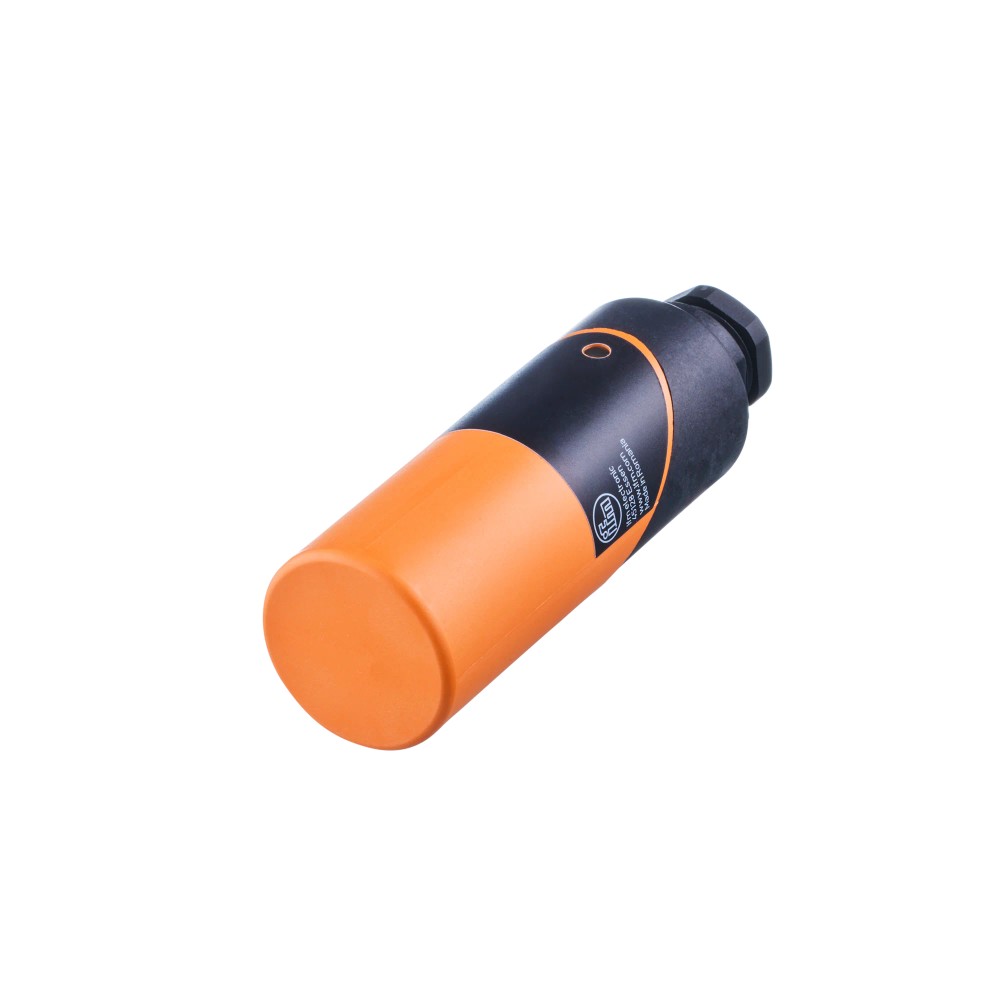

Imagem meramente ilustrativa

R$ 1.136,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IB5133
EAN: 4021179080101
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "IB5133 IFM - Sensor Indutivo IFM Detecção Industrial 30mm PNP 350Hz IP65"

Destaques do Produto

Tipo de Saída

PNP

Alcance

30 mm

Montagem

Não embutido

Frequência

350 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IB5133 IFM - Sensor Indutivo IFM Detecção Industrial 30mm PNP 350Hz IP65

O IB5133 é um sensor indutivo industrial projetado para detecção confiável de objetos metálicos com alcance de até 30 mm. Ele opera com tecnologia PNP e frequência de 350 Hz, sendo ideal para monitoramento de posição e contagem em esteiras. Sua construção robusta oferece grau de proteção IP65 e resistência a temperaturas entre -25°C e 80°C.

PRINCIPAIS ESPECIFICAÇÕES

Alcance	30 mm
Tipo de Saída	PNP
Freq. Comutação	350 Hz
Grau Proteção	IP 65
Dimensões	Ø 34 / L = 98 mm
Temperatura	-25...80 °C
Tipo Montagem	Não embutido
Fios	3 fios

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de presença ou posição de peças metálicas ferrosas e não ferrosas
Aplicações industriais que utilizam lógica PNP
Linhas de produção que exigem frequências de comutação até 350 Hz

⚠ Considere outro se precisa de:

Instalação embutida em superfícies metálicas (requer montagem livre)
Detecção de materiais não metálicos (plásticos, madeira, vidro)
Ambientes com submersão contínua (IP65 apenas resiste a jatos de água)

APLICAÇÕES E USO

Monitoramento de posição em braços mecânicos e máquinas operatrizes
Detecção de presença de paletes metálicos em sistemas de transporte
Contagem de peças em processos industriais automatizados
Uso em ambientes industriais com poeira e jatos de água (observando limite IP65)

COMO ESCOLHER

Antes de comprar o IB5133 IFM - Sensor Indutivo IFM Detecção Industrial 30mm PNP 350Hz IP65, verifique estes pontos:

Quando escolher este sensor

Ideal para aplicações que exigem detecção de longo alcance (30mm) e lógica PNP. A montagem 'não embutido' é essencial para o correto funcionamento neste alcance.

Quando buscar outra alternativa

Se a aplicação exigir montagem faceada ao metal (embutida) ou se o sistema de controle utilizar lógica NPN, busque modelos alternativos que atendam a esses requisitos mecânicos ou elétricos.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tipo de corrente	DC	Padrão de operação para automação industrial
Saída de comutação	PNP	Lógica de comutação de sinal positivo
Função de saída	Abertura / fechamento selecionável	Versatilidade de configuração NA/NF

Desempenho
Alcance de detecção	30 mm	Distância nominal de atuação do sensor
Montagem	Não embutido	Requisito para montagem da face sensora
Frequência de comutação	350 Hz	Velocidade máxima de operação

Dados mecânicos
Dimensões	Ø 34 / L = 98 mm	Dimensões físicas do invólucro
Grau de proteção	IP 65	Resistência a contaminantes externos
Temperatura ambiente	-25...80 °C	Faixa térmica operacional

COMPATIBILIDADE

Comunicação

• Sinal discreto (ON/OFF)

Conexões

Elétrica 3 fios

Processo Ø 34 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
PLC com entrada PNP	✓	Compatível com a lógica de saída do sensor.
PLC com entrada NPN	✗	Incompatibilidade lógica de sinal; requer conversor.
Montagem embutida em metal	✗	Requer montagem 'não embutida' para evitar sinal contínuo.

INSTALAÇÃO

Como instalar o IB5133 IFM - Sensor Indutivo IFM Detecção Industrial 30mm PNP 350Hz IP65

Desligue a alimentação do sistema para evitar curtos.
Monte o sensor em suporte adequado, mantendo a face sensora livre (montagem não embutida).
Verifique se o alvo metálico estará a uma distância inferior a 30 mm.
Conecte os 3 fios conforme o diagrama elétrico do manual (alimentação, terra e sinal).
Configure a função de saída (NA/NF) de acordo com a necessidade da aplicação.
Ligue a alimentação e valide o estado da luz indicadora com a aproximação do alvo.

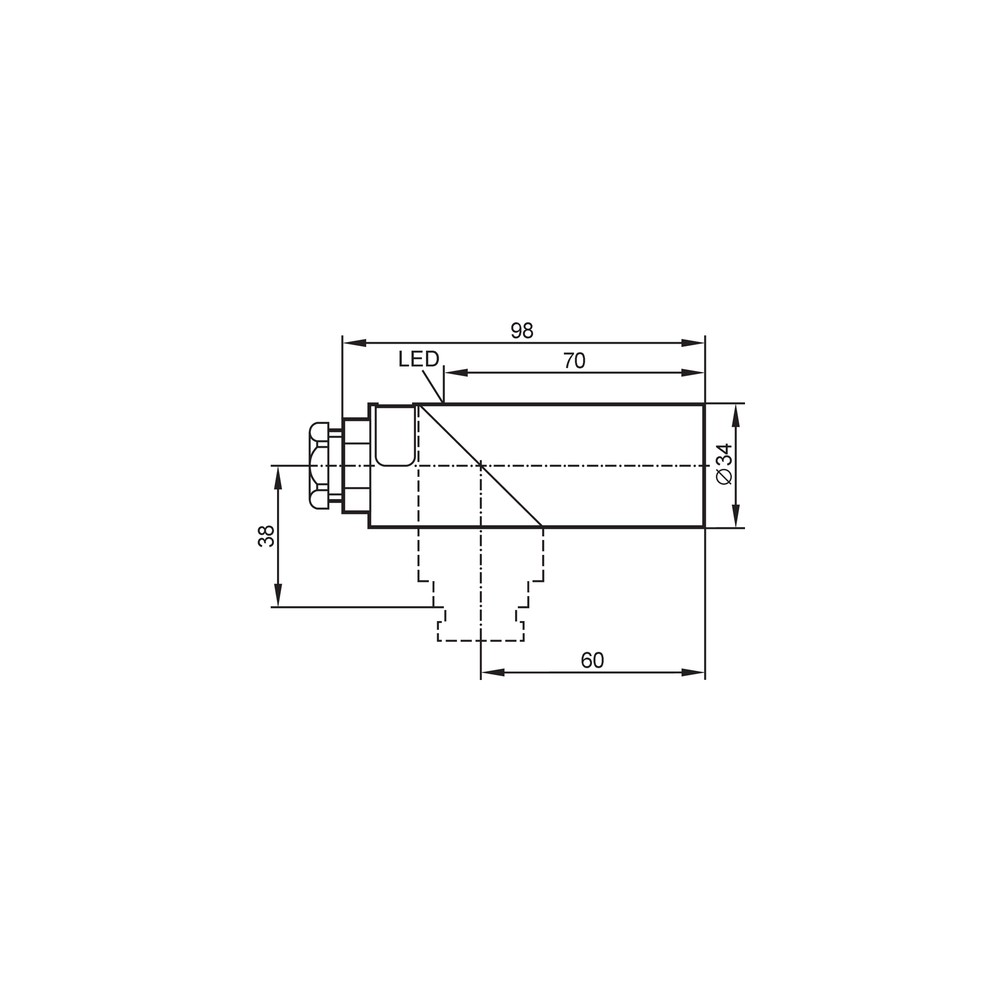

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal de comutação	Objeto metálico fora da distância nominal de 30mm	Verificar se o alvo está dentro do alcance máximo
Atuação intermitente ou falso positivo	Interferência eletromagnética ou montagem incorreta	Confirmar se não há outros metais próximos da face sensora
Sensor não liga ou não comuta	Fiação incorreta ou inversão de polaridade	Conferir esquema de ligação do manual com multímetro
Falha na comutação da saída	Sobrecarga na saída (curto na carga)	Medir a tensão de saída desconectada do atuador

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IB5133 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este produto e quais são suas principais características?

O IB5133 é um sensor indutivo com alcance de 30 mm, tecnologia PNP e frequência de 350 Hz, ideal para detecção de metais.

Este sensor é compatível com meu PLC?

Sim, ele funciona com lógica PNP de 3 fios, sendo compatível com a maioria dos PLCs padrão da indústria que aceitam essa entrada.

Ele detecta objetos de plástico?

Não, este sensor não detecta materiais não metálicos como plásticos, madeira ou líquidos sem presença de metal.

Posso instalar este sensor embutido em uma placa de metal?

Não é indicado para instalação embutida em metal, pois a montagem correta é 'não embutido' para garantir o alcance de 30 mm.

O sensor está ligado mas não envia sinal, o que verificar?

Geralmente indica que o objeto está fora do alcance (mais de 30 mm) ou há interferência magnética no campo de detecção.

O sensor não comuta conforme esperado, qual o diagnóstico?

Verifique a fiação quanto à polaridade invertida ou curto-circuito na carga; teste o sensor desconectado do atuador.

Este produto vem em kit ou é a peça avulsa?

Este modelo é uma unidade única de detecção industrial; kits costumam incluir suportes de fixação, que não acompanham este item.

Como decidir entre este sensor e um modelo NPN?

A escolha depende da lógica de controle: este modelo é PNP. Se seu sistema exige NPN, este sensor não servirá sem um conversor de sinal.

Quais os cuidados na instalação mecânica?

Requer montagem em suporte metálico com o devido espaçamento ao redor da face sensora, evitando interferência de outros metais.

Qual a procedência deste sensor?

O faturamento é realizado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência oficial do equipamento.

GLOSSÁRIO TÉCNICO

PNP

Saída de comutação que comuta o potencial positivo (vcc) para a carga. (Ref.: Saída de comutação)

Não Embutido

Tipo de montagem onde a face sensora deve estar livre de materiais metálicos circundantes para evitar pré-atenuação. (Ref.: Alcance de detecção)

IP65

Classificação de proteção contra penetração de poeira e jatos de água de baixa pressão. (Ref.: Grau de proteção)

Frequência de comutação

Número máximo de operações de comutação que o sensor pode realizar por segundo. (Ref.: Frequência de comutação)

Sensor Indutivo

Sensor sem contato que detecta a presença de metais através de um campo eletromagnético. (Ref.: Tipo de produto)
