Sensor Indutivo IFM IB5124

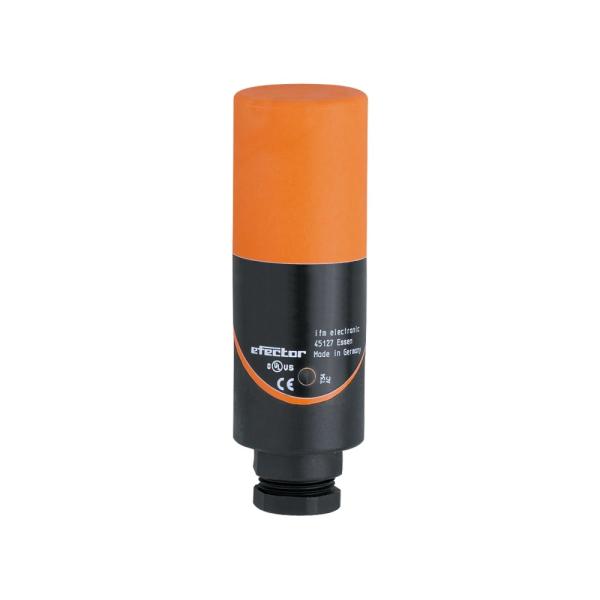

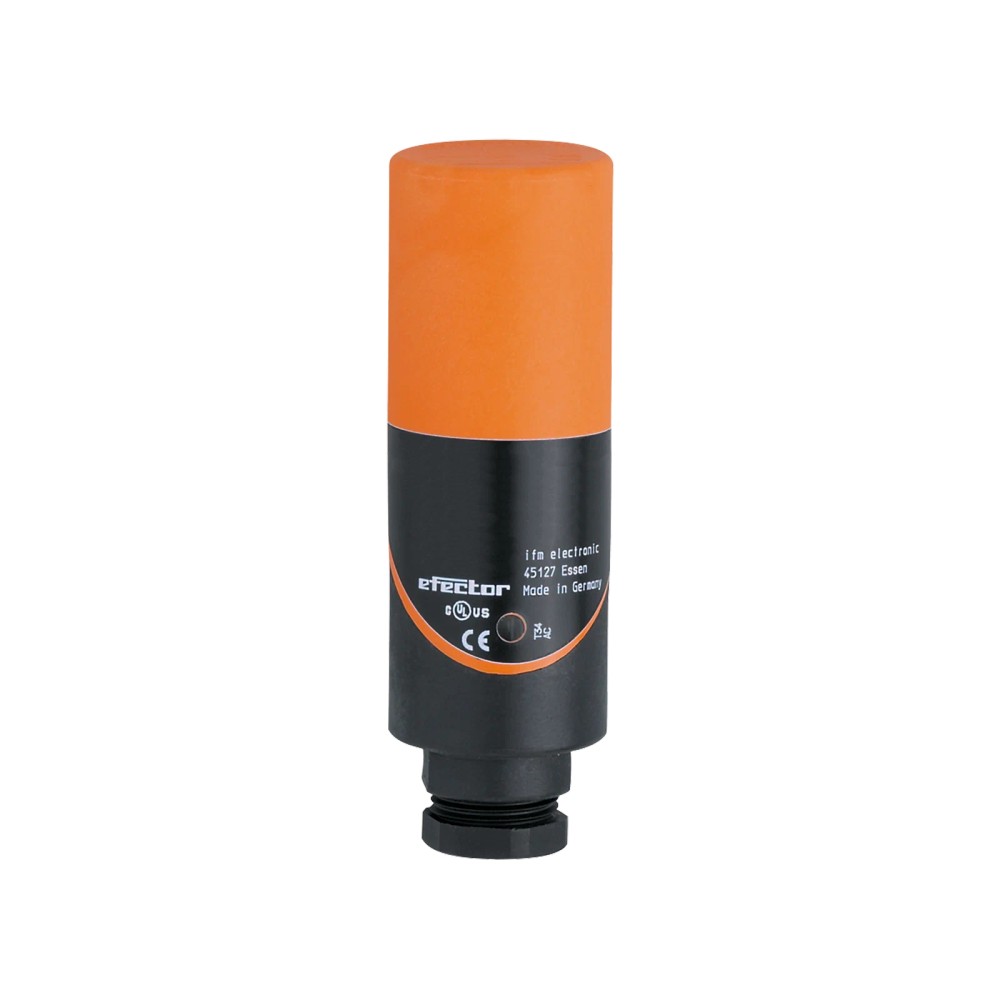

Pré-visualizar: IB5124 IFM - Sensor Indutivo IFM Detecção de objetos 20mm Alcance Ø34mm

IB5124 IFM - Sensor Indutivo IFM Detecção de objetos 20mm Alcance Ø34mm

Imagem meramente ilustrativa

R$ 1.103,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IB5124
EAN: 4021179080019
NCM do produto: 85365090

Destaques do Produto Alcance 20 mm, não...mais

Fechar menu

Saiba mais sobre: "IB5124 IFM - Sensor Indutivo IFM Detecção de objetos 20mm Alcance Ø34mm"

Destaques do Produto

Alcance

20 mm, não embutido

Alimentação

Tipo de saída

PNP/NPN

Lógica de saída

Abertura/fechamento selecionável

Conexão elétrica

Terminais de 2,5 mm²; sensor de 2 fios

Ambiente

IP 65; -25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IB5124, detecção não embutida de 20 mm, Ø 34 mm

O IFM IB5124 é um sensor indutivo para detecção de objetos. Tem alcance de detecção de 20 mm em montagem não embutida e saída selecionável para abertura ou fechamento. Opera em DC, com saída PNP/NPN informada na ficha, proteção IP 65 e frequência de comutação de 300 Hz. Confira os requisitos elétricos e de instalação na documentação do fabricante antes da ligação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo / SKU	IB5124
Alcance de detecção	20 mm, não embutido
Diâmetro / comprimento	Ø 34 mm / 98 mm
Alimentação	DC
Saída	PNP/NPN; abertura ou fechamento selecionável
Número de fios	2 fios
Grau de proteção	IP 65
Temperatura ambiente	-25...80 °C
Frequência de comutação	300 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção indutiva que atendam ao alcance nominal informado de 20 mm em instalação não embutida.
Instalações com alimentação DC e circuito compatível com a saída PNP/NPN e a configuração selecionável de abertura/fechamento, após confirmação no datasheet.
Ambientes dentro da faixa de temperatura ambiente de -25...80 °C e que atendam às condições de proteção IP 65.

⚠ Considere outro se precisa de:

Aplicações que exijam detecção além do alcance especificado de 20 mm.
Instalações que exijam montagem embutida: a ficha identifica o alcance como não embutido.
Circuitos cuja tensão, corrente ou esquema de ligação não possam ser confirmados como compatíveis na documentação técnica do IB5124.

APLICAÇÕES E USO

Uso em sistemas de automação que requerem detecção indutiva de objetos dentro do alcance declarado de 20 mm, com instalação não embutida. A ficha não especifica materiais-alvo nem distâncias por material; consulte o datasheet para validar a aplicação.
Pode ser avaliado em ambientes cuja temperatura ambiente permaneça entre -25 e 80 °C e cuja instalação atenda à proteção IP 65. Esta adequação é condicionada à instalação correta e às instruções do fabricante.
Para aplicações com ciclos de detecção frequentes, compare a frequência requerida pelo processo com o valor informado de 300 Hz; a ficha não apresenta dados adicionais de desempenho para condições específicas.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IB5124, detecção não embutida de 20 mm, Ø 34 mm, verifique estes pontos:

Escolha o IB5124

Quando o projeto requer sensor indutivo, detecção não embutida de 20 mm, alimentação DC e frequência de comutação de 300 Hz, respeitando dimensões e condições ambientais informadas.

Avalie outra especificação

Busque outro sensor se a instalação exigir alcance superior a 20 mm, montagem embutida ou condições elétricas e ambientais diferentes das declaradas. Compare o datasheet do modelo alternativo com os requisitos do circuito e da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Produto	Sensor indutivo	Tipo de produto informado na ficha.
Fabricante	IFM	Marca do produto.
Modelo / SKU / Part Number	IB5124	Identificação do modelo no anúncio.
GTIN	4021179080019	Código de identificação comercial informado.
Categoria	Sensores	Categoria indicada no anúncio.
Link do fabricante	https://www.ifm.com/br/pt/product/IB5124	Página do produto IFM indicada na ficha.

Detecção
Alcance de detecção	20 mm, não embutido	Condição de montagem declarada na ficha; não interpretar como alcance para montagem embutida.
Frequência de comutação	300 Hz	Valor informado para a frequência de comutação.

Dados elétricos e saídas
Tensão / alimentação	DC	Tipo de alimentação indicado; a faixa ou tensão nominal não consta nos dados fornecidos.
Tipo de saída	PNP/NPN	Configuração indicada no anúncio; conferir o esquema e as condições elétricas no datasheet.
Função de saída	Abertura/fechamento selecionável	Função selecionável conforme a ficha.
Número de fios	2 fios	Quantidade de fios informada; verificar o esquema de ligação do fabricante.
Seção dos terminais	2,5 mm²	Seção informada para os terminais.
Diâmetro do revestimento do cabo	Ø 7...13 mm	Faixa indicada para o revestimento do cabo.

Condições ambientais
Grau de proteção	IP 65	Grau declarado na ficha; respeitar as condições de instalação e vedação do fabricante.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada.

Dados mecânicos
Diâmetro	Ø 34 mm	Dimensão externa informada.
Comprimento	98 mm	Comprimento informado para o produto.
Peso	183 g	Peso indicado nos atributos do catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação.

Conexões

Elétrica Alimentação DC; sensor de 2 fios; saída indicada como PNP/NPN e abertura/fechamento selecionável. Terminais de 2,5 mm². A ficha não informa tensão nominal, corrente, polaridade detalhada ou diagrama de ligação; confirme esses dados no datasheet antes de conectar.

Processo Não há conexão de processo especificada. O produto é identificado como sensor indutivo; dimensões informadas: Ø 34 mm e comprimento de 98 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito DC cujo esquema e parâmetros elétricos foram confirmados no datasheet do IB5124	✓	A ficha indica alimentação DC; os valores elétricos detalhados devem ser verificados na documentação do fabricante.
Detecção com distância requerida dentro do alcance informado e instalação não embutida	✓	O alcance declarado é de 20 mm, não embutido.
Aplicação que exige comunicação por protocolo industrial	✗	A ficha não declara protocolo ou interface de comunicação para este produto.
Aplicação que exige detecção a uma distância superior a 20 mm	✗	A distância requerida excede o alcance de detecção informado.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IB5124, detecção não embutida de 20 mm, Ø 34 mm

Confirme no datasheet que o alcance, a montagem não embutida e as dimensões do IB5124 atendem ao projeto.
Verifique a compatibilidade elétrica do circuito DC e a configuração de saída antes da instalação; a ficha resumida não informa tensão ou corrente nominais.
Planeje a montagem considerando o diâmetro de 34 mm e o comprimento de 98 mm, consultando o desenho dimensional.
Prepare os terminais respeitando a seção informada de 2,5 mm² e o diagrama de ligação do fabricante.
Instale e sele a entrada de cabo conforme as instruções do fabricante, observando a faixa de revestimento indicada de Ø 7...13 mm.
Após a ligação, verifique a função selecionada de abertura/fechamento e confirme a detecção no circuito antes de colocar o equipamento em operação.

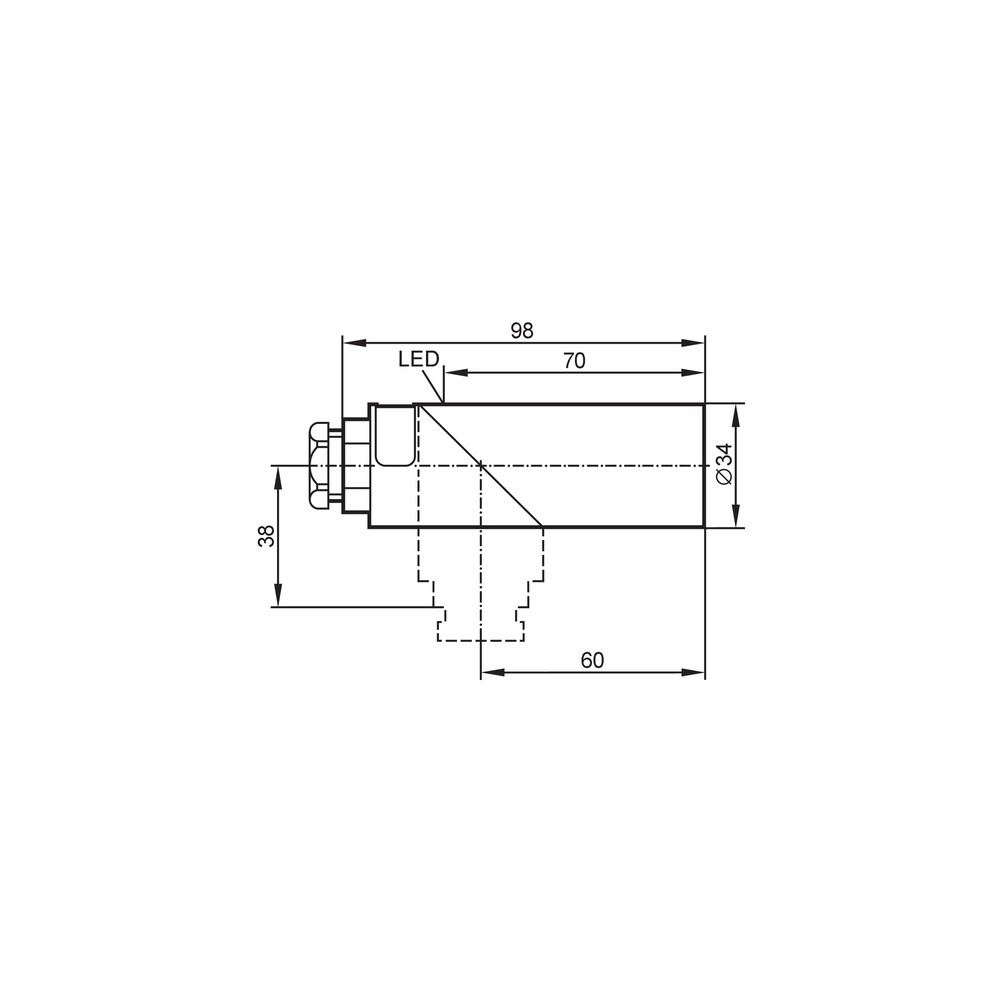

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o objeto.	Objeto fora do alcance declarado, condição de montagem diferente da não embutida ou ligação/configuração incompatível.	Confirme a distância e a montagem; depois compare a ligação e a configuração com o datasheet do IB5124.
A entrada do controlador permanece sempre ligada ou sempre desligada.	Configuração de abertura/fechamento ou ligação elétrica não correspondente ao circuito.	Verifique a função selecionada e o esquema de ligação do fabricante antes de substituir o sensor.
O funcionamento é intermitente após a instalação.	Ligação nos terminais ou preparação do cabo incompatível com as instruções do fabricante.	Inspecione os terminais, a seção do condutor e a entrada de cabo; compare com os dados e o diagrama do datasheet.
A aplicação apresenta falhas após exposição a umidade ou contaminantes.	Condições de instalação ou vedação que não preservam a proteção declarada IP 65.	Inspecione a montagem e a entrada de cabo e confirme que a instalação segue as instruções do fabricante; não conclua falha do sensor sem essa verificação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IB5124 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IB5124 e para que serve?

É um sensor indutivo destinado à detecção de objetos. A ficha informa alcance de 20 mm em montagem não embutida.

O IB5124 pode ser ligado a qualquer entrada PNP ou NPN?

Não é possível confirmar compatibilidade universal apenas com a ficha resumida. Ela indica DC, PNP/NPN e dois fios; confira tensão, corrente e esquema de ligação no datasheet e na documentação da entrada.

O produto acompanha cabo ou acessórios?

A ficha fornecida não lista acessórios inclusos. Confirme o conteúdo de fornecimento com o fornecedor antes da compra.

Ele serve para montagem embutida?

A ficha declara alcance de 20 mm não embutido. Não use esse valor como especificação de alcance para montagem embutida.

Posso usar o IB5124 para detectar a mais de 20 mm?

A ficha informa alcance de detecção de 20 mm. Uma distância superior não está especificada para este modelo.

O sensor não detecta o objeto; o que devo conferir antes de trocar?

Confira se a distância está dentro do alcance declarado e se a montagem é não embutida. Em seguida, verifique ligação e configuração conforme o datasheet.

A saída fica permanentemente acionada; o sensor está com defeito?

Não necessariamente. Verifique primeiro a função selecionável de abertura/fechamento e se a ligação corresponde ao esquema do fabricante.

É melhor comprar este modelo ou um sensor de outro alcance?

Escolha o IB5124 quando o requisito for detecção não embutida dentro de 20 mm e as condições elétricas forem compatíveis. Se o projeto exigir outro alcance ou montagem embutida, compare um modelo cuja ficha declare essas características.

O IB5124 é vendido como kit ou peça avulsa?

A ficha identifica o produto pelo modelo IB5124, mas não informa se o fornecimento inclui kit ou acessórios. Confirme o conteúdo do pedido com o fornecedor.

Que cuidados devo tomar durante a instalação?

Consulte o datasheet para confirmar a ligação elétrica e respeite as dimensões, a seção de terminal e a faixa do revestimento do cabo informadas. Verifique a vedação da instalação para atender às condições de proteção declaradas.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor usado para detectar objetos por princípio indutivo; a ficha identifica o IB5124 como sensor indutivo. (Ref.: tipo de produto)

Alcance de detecção

Distância de detecção declarada para a condição indicada pelo fabricante. (Ref.: 20 mm, não embutido)

Montagem não embutida

Condição de instalação especificada para o alcance informado; não equivale a montagem embutida. (Ref.: alcance de detecção)

PNP/NPN

Designações de tipos de saída indicadas na ficha; confirme no datasheet a ligação aplicável ao circuito. (Ref.: tipo de saída)

IP 65

Grau de proteção declarado para o produto; a instalação deve seguir as condições de vedação do fabricante. (Ref.: grau de proteção)
