Sensor Indutivo IFM IB5097

Pré-visualizar: IB5097 IFM - Sensor Indutivo IFM Automação Industrial PNP 20mm 6m

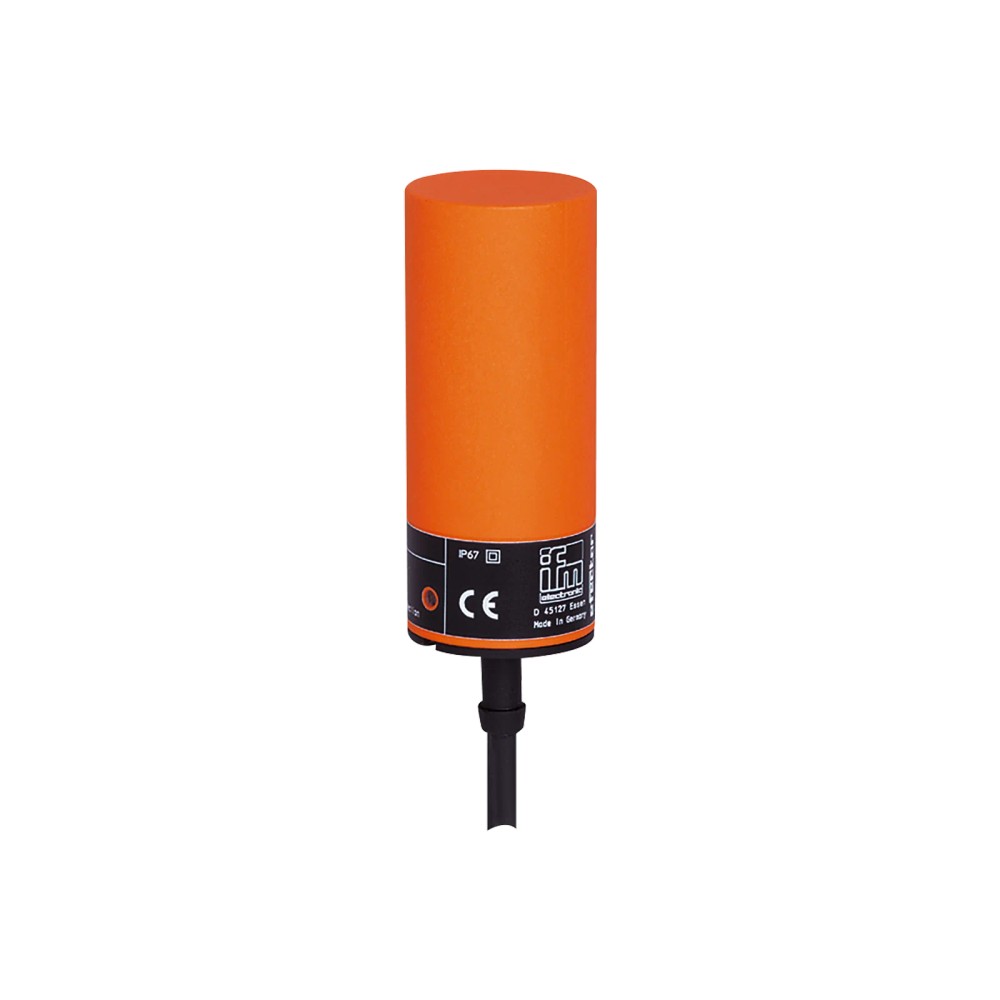

IB5097 IFM - Sensor Indutivo IFM Automação Industrial PNP 20mm 6m

Imagem meramente ilustrativa

R$ 1.114,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IB5097
EAN: 4021179079747
NCM do produto: 85365090

Destaques do Produto Alcance 20 mm...mais

Fechar menu

Saiba mais sobre: "IB5097 IFM - Sensor Indutivo IFM Automação Industrial PNP 20mm 6m"

Destaques do Produto

Alcance

20 mm

Tipo de Saída

PNP

Conexão

Cabo 6m

Formato

Cilíndrico Ø 34mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IB5097 PNP 20mm

O sensor indutivo IB5097 da IFM é projetado para detecção sem contato de objetos metálicos em ambientes industriais automatizados. Com alcance de 20 mm, saída PNP normalmente aberta e invólucro robusto em PBT com proteção IP67, é adequado para aplicações exigentes. O dispositivo inclui cabo integrado de 6 metros, garantindo facilidade de conexão e estabilidade de sinal a 60 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Alcance de detecção	20 mm
Tipo de Saída	PNP (Normalmente Aberto)
Conexão	Cabo 6 m PVC
Grau de Proteção	IP 67
Tensão de Operação	10...36 V DC
Frequência de Comutação	60 Hz
Material do invólucro	PBT

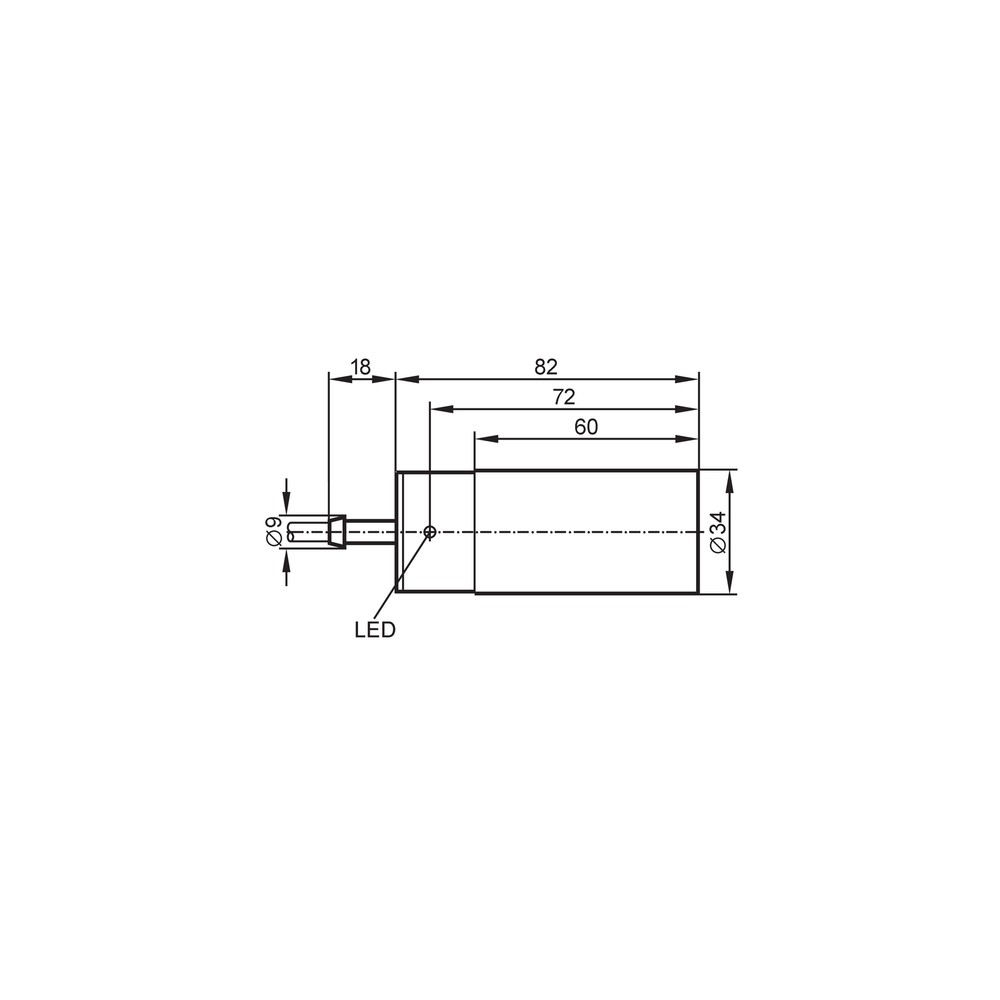

Dimensões	Ø 34 / L = 82 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação de linhas de montagem industrial
Detecção de presença de peças metálicas ferrosas e não ferrosas
Aplicações que exigem alcance de 20mm com montagem não embutida

⚠ Considere outro se precisa de:

Instalação embutida em superfícies metálicas sem folga lateral
Ambientes com presença de produtos químicos que degradem o PBT
Uso em sistemas que exigem lógica de saída NPN

APLICAÇÕES E USO

Automação de processos industriais
Detecção de posição em linhas de montagem
Monitoramento de peças metálicas

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IB5097 PNP 20mm, verifique estes pontos:

Quando escolher o IB5097

Ideal para aplicações onde é necessário um alcance de detecção robusto de 20mm e onde a montagem não embutida (zona livre ao redor do sensor) é permitida.

Quando considerar outro modelo

Se a aplicação exigir montagem embutida em metal ou se o espaço disponível for inferior aos 82 mm de comprimento do sensor, considere sensores de corpo mais curto ou versões com face embutida.

ESPECIFICAÇÕES TÉCNICAS

Faixa de detecção
Alcance de detecção	20 mm	Distância nominal de detecção para objetos metálicos.
Tipo de montagem	Não embutido	Requer zona de instalação livre de metal ao redor da face.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação permitida.
Saída de comutação	PNP	Tipo de transistor de saída.
Frequência de comutação	60 Hz	Velocidade máxima de operação.

Dados mecânicos
Material do invólucro	PBT	Material plástico resistente do corpo.
Grau de proteção	IP 67	Resistência a entrada de sólidos e líquidos.
Dimensões	Ø 34 / L = 82 mm	Geometria física do invólucro.

COMPATIBILIDADE

Comunicação

• Sistema de 3 fios (PNP)

Conexões

Elétrica Cabo fixo de 6 metros (3 x 0,5 mm²)

Processo Não aplicável (sensor de proximidade)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos ferrosos e não ferrosos	✓	Sensor indutivo padrão apto para metais.
Instalação embutida em metal	✗	O modelo é não embutido e sofrerá interferência se instalado diretamente em metal.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IB5097 PNP 20mm

Certifique-se de que a tensão de alimentação esteja desligada.
Identifique o local de fixação garantindo que não haja metal obstruindo a face de detecção (montagem não embutida).
Instale o sensor utilizando a arruela de fixação e os dois parafusos fornecidos.
Conecte os fios conforme o padrão: Marrom (BN) = Positivo, Azul (BU) = Negativo, Preto (BK) = Saída de sinal.
Ajuste a posição para manter o alvo dentro da distância de trabalho de 16,2 mm.
Ligue a alimentação e verifique o status através do LED amarelo.

ACESSÓRIOS

Arruela de fixação
2 parafusos de sextavado interno

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não altera o estado da saída (LED não acende).	Objeto metálico fora da distância de operação ou desalinhado.	Verificar se o alvo está dentro da distância de trabalho de 16,2 mm.
Sensor inoperante ou queda constante de sinal.	Ruptura ou curto-circuito no cabeamento de 6 metros.	Testar continuidade do cabo de 3 fios (marrom, azul, preto) com multímetro.
Saída desativada por proteção interna.	Sobrecarga na saída (corrente superior a 250 mA).	Medir a corrente da carga conectada para garantir que está abaixo do limite.
O sensor permanece ativado continuamente (falsa detecção).	Montagem embutida em metal sem isolamento.	Verificar se o sensor está instalado em zona não embutida conforme manual.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IFM IB5097 (Datasheet) Desenho Técnico e Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFM IB5097 e qual sua finalidade?

O IB5097 é um sensor de proximidade indutivo com 20 mm de alcance de detecção, tecnologia PNP e saída NA, projetado para automação industrial.

O que acompanha este sensor na embalagem?

O sensor é acompanhado por uma arruela de fixação e dois parafusos de sextavado interno para montagem.

Este sensor pode ser montado de forma embutida em superfícies metálicas?

Não, este modelo não é indicado para montagem embutida em metal, pois exige uma zona de instalação livre devido à sua construção não embutida.

Existem restrições de ambiente para o uso deste sensor?

O sensor não deve ser aplicado em ambientes com submersão contínua ou exposição a produtos químicos que degradem o material de invólucro PBT.

O que verificar se o sensor não estiver emitindo sinal?

A ausência de sinal pode indicar falha na alimentação, ruptura no cabo de 6 metros ou desalinhamento com o alvo metálico.

Como diagnosticar se o sensor está com falha elétrica interna?

O sintoma geralmente é a ausência de mudança de estado no LED amarelo, o que pode ser verificado checando a tensão de 10-36V DC na entrada do cabo.

Este modelo é preferível a modelos com conector M12?

Este sensor possui conexão de cabo fixo de 6 metros, eliminando a necessidade de conectores M12 externos, diferindo de modelos modulares.

Como decidir entre este sensor de 20mm e outros modelos de menor alcance?

A escolha depende da necessidade de alcance: o modelo de 20mm é ideal para detecção a distâncias maiores, enquanto modelos de menor alcance podem ser mais compactos.

Quais cuidados tomar no alinhamento do sensor?

A instalação requer alinhamento perpendicular ao objeto metálico a uma distância inferior a 16,2 mm para uma comutação estável.

Qual a procedência deste sensor?

O produto é faturado diretamente pela IFM, garantindo a procedência industrial da fabricação.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída do sensor que comuta a tensão positiva (V+) para a carga. (Ref.: Saída de comutação)

Não embutido

Tipo de montagem onde o sensor requer uma zona livre de metal ao redor da face ativa para evitar detecções falsas. (Ref.: Tipo de montagem)

IP 67

Grau de proteção contra poeira e imersão temporária em água. (Ref.: Grau de proteção)

Histerese

Diferença entre a distância de comutação de ativação e desativação, essencial para evitar instabilidade. (Ref.: Histerese 1...15 % de Sr)

Indutivo

Tecnologia de detecção que utiliza campos eletromagnéticos para detectar objetos metálicos sem contato físico. (Ref.: Tipo de produto)
