Sensor Indutivo IFM IB5068

Pré-visualizar: IB5068 IFM - Sensor Indutivo IFM Automação Industrial PNP 20mm NC

IB5068 IFM - Sensor Indutivo IFM Automação Industrial PNP 20mm NC

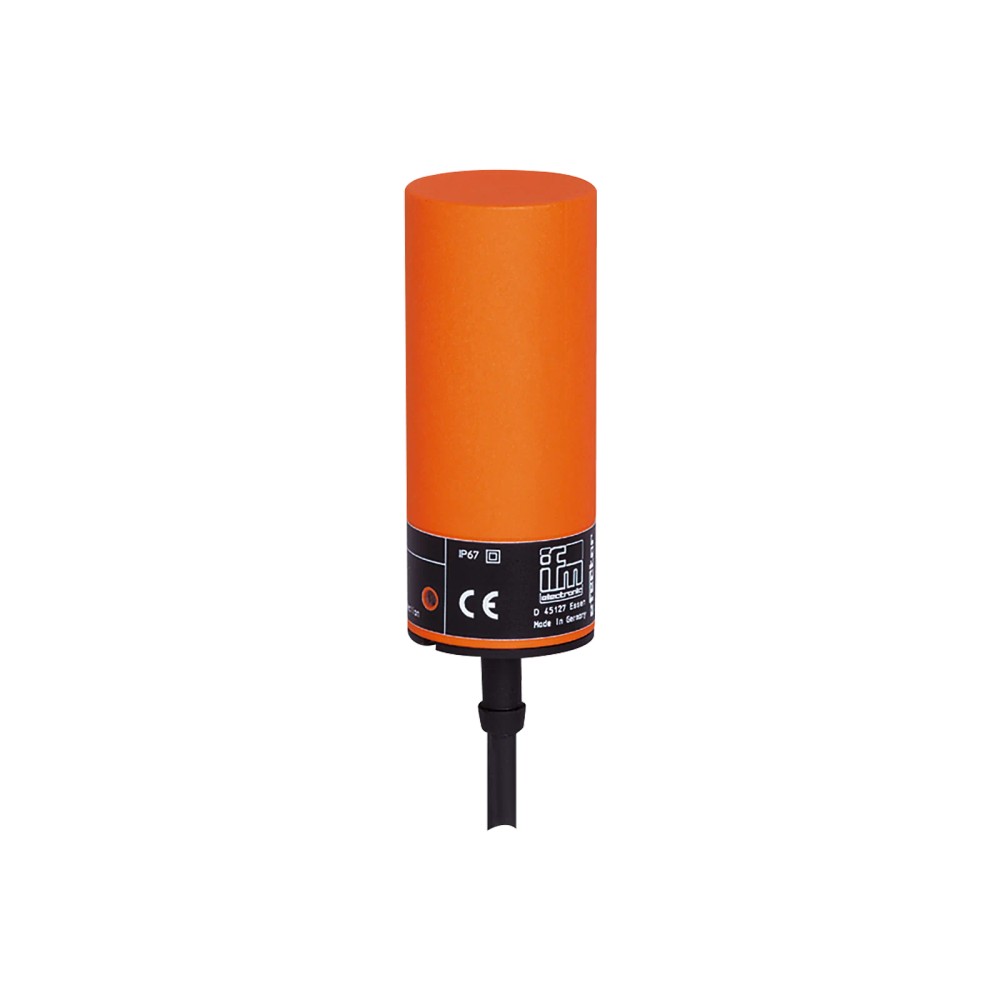

Imagem meramente ilustrativa

R$ 1.087,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IB5068
EAN: 4021179079457
NCM do produto: 85365090

Destaques do Produto Alcance 20 mm...mais

Fechar menu

Saiba mais sobre: "IB5068 IFM - Sensor Indutivo IFM Automação Industrial PNP 20mm NC"

Destaques do Produto

Alcance

20 mm

Configuração

Normalmente Fechado

Saída

PNP

Conexão

Cabo 2m PVC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IB5068 - PNP, 20mm, Normalmente Fechado

O sensor indutivo IB5068 da IFM é um dispositivo de automação robusto, desenvolvido para detecção precisa de objetos metálicos em aplicações industriais. Operando com tecnologia PNP e saída normalmente fechada (NC), oferece um alcance de detecção de 20 mm. Sua construção cilíndrica com proteção IP67 garante confiabilidade em ambientes industriais variados.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IB5068
Alcance	20 mm
Saída	PNP / NC
Proteção	IP 67
Tensão	10-36V DC
Montagem	Não embutido
Invólucro	Cilíndrico PBT

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de posição em máquinas de embalagem.
Detecção de peças metálicas em linhas de montagem industrial.
Controle de presença em esteiras transportadoras metálicas.

⚠ Considere outro se precisa de:

Instalação embutida em superfícies metálicas sem o devido isolamento, devido à característica 'não embutida'.
Detecção de materiais não ferrosos (como madeira ou plástico) que não interagem com o campo magnético.
Ambientes com temperaturas abaixo de -25 °C ou acima de 80 °C.

APLICAÇÕES E USO

Detecção de fim de curso em máquinas operatrizes metálicas.
Monitoramento de presença de bandejas ou suportes metálicos em esteiras.
Automação de processos onde é necessário o sinal elétrico na ausência de peça (NC).

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IB5068 - PNP, 20mm, Normalmente Fechado, verifique estes pontos:

Quando escolher o IB5068

Ideal para quando você precisa de uma detecção robusta de até 20 mm, tem espaço para montagem não embutida e exige uma lógica de saída normalmente fechada (NC) para processos de segurança ou monitoramento.

Quando buscar alternativas

Se o seu sistema exige montagem embutida (faceável) ou um alcance menor para evitar disparos falsos, este modelo (não embutido) pode não ser a escolha ideal. Verifique sensores com tecnologia de detecção embutida.

ESPECIFICAÇÕES TÉCNICAS

Faixa de detecção
Alcance de detecção	20 mm	Distância nominal de comutação Sr
Tipo de montagem	não embutido	Requer zona livre ao redor da face

Dados elétricos
Tensão de operação	10...36 DC V	Faixa de alimentação permitida
Saída de comutação	PNP	Configuração da lógica de saída
Corrente máxima de saída	250 mA	Limite de carga de corrente contínua

Condições ambientais
Grau de proteção	IP 67	Resistência a contaminantes e umidade
Temperatura ambiente	-25...80 °C	Faixa operacional de temperatura

COMPATIBILIDADE

Comunicação

• N/A (Sensor discreto)

Conexões

Elétrica Cabo de 2 metros em PVC

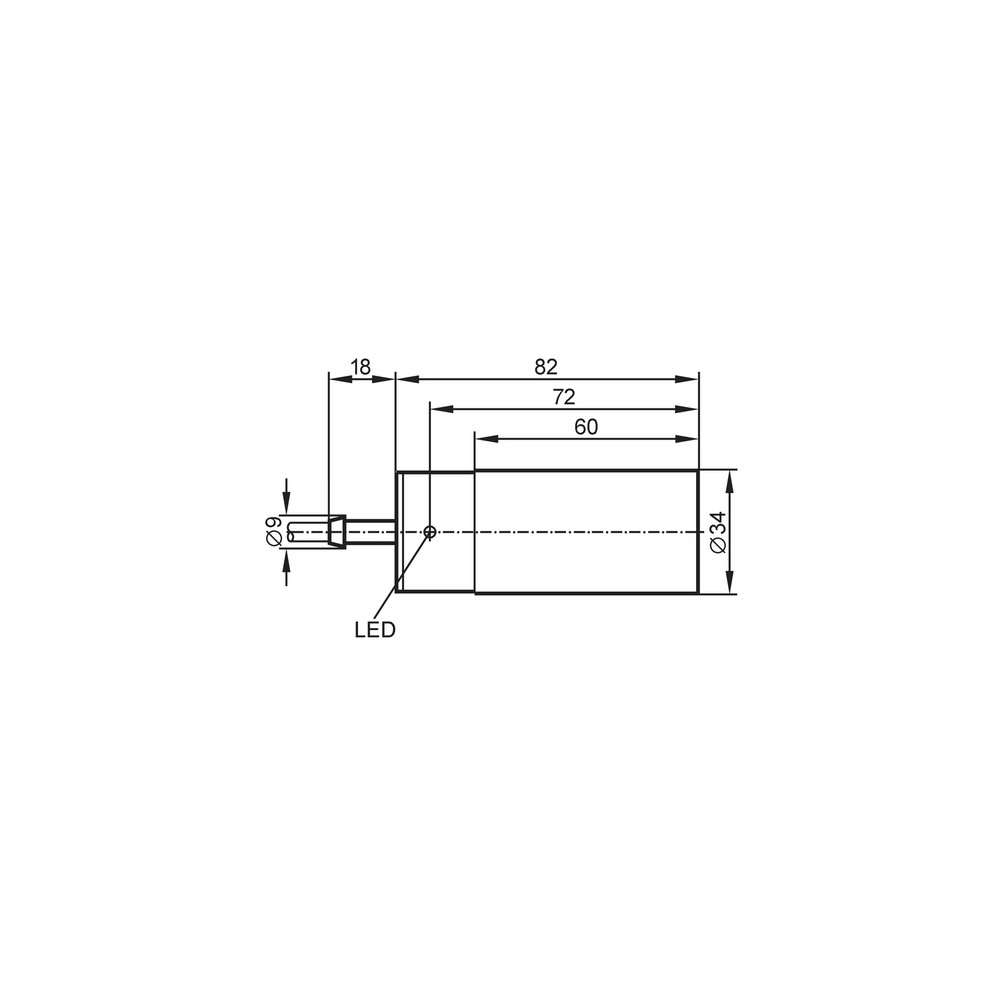

Processo Cilíndrico Ø 34 / L = 82 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos ferrosos (aço)	✓	Fator de correção para aço é 1, garantindo detecção nominal.
Ambiente com presença de fluidos	✓	O grau de proteção IP67 é adequado para imersão temporária e umidade.
Detecção de alumínio	✓	Funciona, mas com redução de alcance (fator 0,3), exigindo aproximação maior.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IB5068 - PNP, 20mm, Normalmente Fechado

Certifique-se de que o local de montagem permita a instalação 'não embutida' (zona livre ao redor).
Fixe o sensor utilizando a arruela de fixação fornecida.
Identifique os fios: Marrom (BN) para V+, Azul (BU) para 0V, Preto (BK) para Saída.
Conecte o sensor à rede 10-36V DC conforme o diagrama elétrico.
Verifique se o LED amarelo de status apaga ao detectar o metal (lógica NC).
Ajuste a distância mecânica conforme a zona de operação real (0...16,2 mm).

ACESSÓRIOS

Arruela de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor acionado constantemente (LED amarelo ligado).	Objeto metálico próximo à face sensora ou montagem incorreta (não embutida).	Remova qualquer metal próximo à face sensora e verifique o comportamento do LED.
Saída não comuta ou LED indica falha.	Curto-circuito na carga ou sobrecarga de corrente.	Meça a corrente de carga e garanta que não ultrapasse 250 mA.
Sensor sem sinal ou sem energia.	Conexão de fios trocada ou cabo rompido.	Verifique a continuidade do cabo (BN, BU, BK) e a polaridade da alimentação DC.
Comportamento errático de detecção.	Temperatura fora da faixa especificada (-25 a 80 °C).	Monitore a temperatura ambiente operacional no local de instalação.

DOCUMENTAÇÃO TÉCNICA

Datasheet IB5068 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IB5068?

O sensor indutivo IB5068 é um componente de automação industrial projetado para detecção sem contato de objetos metálicos em distâncias de até 20 mm.

O que acompanha o sensor indutivo IB5068 na embalagem?

Este produto acompanha uma arruela de fixação para montagem mecânica.

Posso usar este sensor para detectar objetos plásticos?

O sensor não é adequado para ambientes onde o material a ser detectado não seja metálico, como plásticos, vidros ou madeira, pois sua tecnologia é baseada em campos eletromagnéticos.

Posso substituir um sensor embutido pelo IB5068?

Este modelo é do tipo não embutido e possui 20 mm de distância de detecção; modelos embutidos possuem distâncias menores e formas de montagem diferentes que impedem o uso direto em furos rosqueados comuns.

O que fazer se o sensor não sinalizar a detecção?

Se o LED amarelo de status de chaveamento não acender, verifique primeiro a integridade dos fios (BN, BU, BK) e a alimentação de 10-36V DC.

Por que a saída do meu sensor parou de funcionar?

A falha de comutação pode ser causada por um curto-circuito na carga; verifique a proteção contra curto-circuito do equipamento e a corrente de saída, que não deve exceder 250 mA.

Devo escolher PNP ou NPN para meu sistema?

O IB5068 é um modelo de 3 fios PNP com saída normalmente fechada (NC), sendo ideal para lógicas de segurança onde a ausência de sinal indica falha.

Este sensor serve para qualquer aplicação industrial?

Sim, ele é robusto para uso industrial, mas considere que este modelo é não embutido, exigindo uma zona livre de metal ao redor da face sensora para evitar detecções falsas.

Quais os cuidados na instalação do cabo?

Certifique-se de não dobrar o cabo de PVC excessivamente próximo à entrada do invólucro para evitar quebra interna dos fios, respeitando o raio de curvatura do fabricante.

Como é tratada a procedência deste sensor?

A IFM garante a conformidade técnica do produto conforme especificado em datasheet; o suporte técnico e a gestão do canal de venda são realizados pela Melhor Indústria.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece tensão positiva (VCC) quando o sensor é ativado (Ref.: Datasheet IB5068).

Normalmente Fechado (NC)

Configuração onde o contato elétrico está fechado na ausência de detecção e abre quando o alvo é detectado.

Não Embutido

Tipo de montagem onde a face sensora deve ser mantida livre de metal ao redor para garantir o alcance nominal de 20 mm.

IP67

Grau de proteção que indica total proteção contra poeira e submersão temporária em água (Ref.: EN 60529).

Histerese

Diferença entre o ponto de atuação e o ponto de desatuação do sensor, sendo 1...15% de Sr neste modelo.
