Sensor Indutivo IFM IB5065 - 20mm PNP 10m Cabo

Pré-visualizar: IB5065 IFM - Sensor Indutivo ifm Automação Industrial PNP 20mm 10m Cabo

IB5065 IFM - Sensor Indutivo ifm Automação Industrial PNP 20mm 10m Cabo

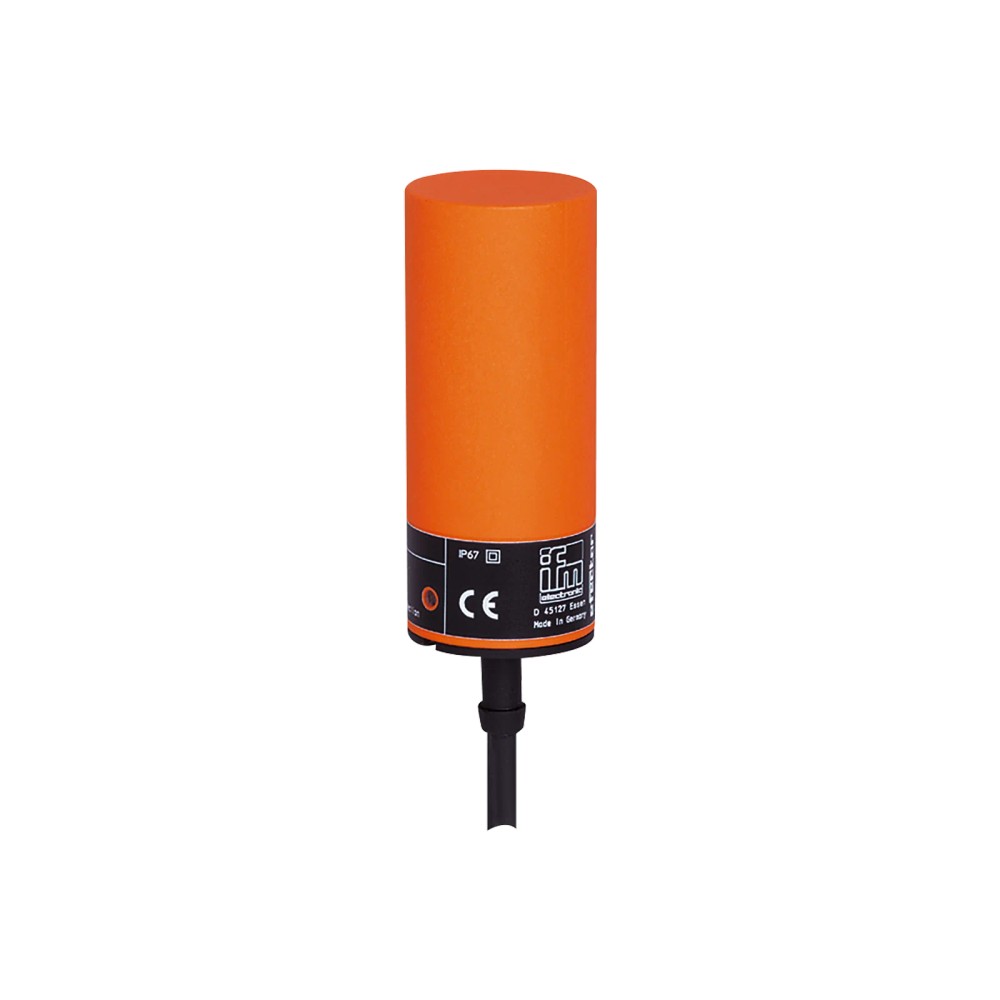

Imagem meramente ilustrativa

R$ 1.175,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IB5065
EAN: 4021179079426
NCM do produto: 85365090

Destaques do Produto Distância de detecção...mais

Fechar menu

Saiba mais sobre: "IB5065 IFM - Sensor Indutivo ifm Automação Industrial PNP 20mm 10m Cabo"

Destaques do Produto

Distância de detecção

20 mm

Saída

PNP

Conexão

Cabo PVC 10 m

Montagem

Não embutido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IB5065

O IB5065 é um sensor indutivo com carcaça cilíndrica de 34 mm, desenvolvido para detecção precisa de objetos metálicos em processos industriais. Equipado com tecnologia de saída PNP e alcance de 20 mm, este componente destaca-se pela robustez com grau de proteção IP67. Acompanha cabo integrado de 10 metros, facilitando a instalação em máquinas fixas sem necessidade de conectores adicionais.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IB5065
Distância	20 mm
Saída	PNP / NO
Tensão	10-36V DC
Cabo	10 metros
Proteção	IP67
Material	PBT
Frequência	60 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Linhas de montagem automatizadas
Posicionamento de peças metálicas ferrosas
Detecção de presença em esteiras

⚠ Considere outro se precisa de:

Instalação embutida em superfícies metálicas (devido à característica não embutida)
Uso em ambientes com temperaturas acima de 80 °C
Ambientes com exposição a químicos que degradam PBT

APLICAÇÕES E USO

Detecção de paletes metálicos em esteiras transportadoras
Posicionamento de guias em máquinas de embalagem
Monitoramento de peças em braços robóticos industriais

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IB5065, verifique estes pontos:

Escolha o IB5065 quando

Sua aplicação exige detecção de metais ferrosos a 20 mm de distância e a instalação permite uma área de livre de metal ao redor do sensor (montagem não embutida).

Busque outra opção quando

O espaço de instalação for restrito, exigindo montagem embutida em chapa metálica, ou se a aplicação exigir um protocolo de comunicação digital (IO-Link) em vez de sinal binário simples.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tipo de corrente	DC	Padrão de alimentação
Tensão de operação	10...36 V DC	Faixa de operação
Consumo de corrente	15 mA	Condição de repouso

Faixa de medição
Alcance de detecção	20 mm	Distância nominal
Distância real de comutação	20 ± 10 % mm	Variável por temperatura
Histerese	1...15 % de Sr	Bandas de comutação

Condições Ambientais
Grau de proteção	IP 67	Resistência ambiental
Temperatura ambiente	-25...80 °C	Limites operacionais

Dados Mecânicos
Formato	Cilíndrico	Geometria
Material	PBT	Invólucro
Conexão	Cabo PVC 10 m	Elétrica

COMPATIBILIDADE

Comunicação

• Sinal binário digital 24V

Conexões

Elétrica Cabo PVC 3 x 0,5 mm², comprimento 10 m

Processo Montagem cilíndrica com rosca não especificada (fixação por suporte)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem embutida em chapa metálica	✗	O modelo é 'não embutido', causando chaveamento falso se instalado embutido.
Operação com CLP 24V	✓	Compatível com entradas digitais PNP de controladores industriais.
Ambiente com alta umidade	✓	Possui grau de proteção IP67, adequado para ambientes úmidos.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IB5065

1. Determine o local de instalação garantindo que o sensor não fique embutido em metal.
2. Utilize a arruela de fixação e os parafusos inclusos para prender o sensor em um suporte rígido.
3. Passe o cabo de 10 metros evitando dobras acentuadas ou proximidade com cabos de alta potência.
4. Conecte o fio Marrom (V+), Azul (GND) e Preto (Saída) conforme o diagrama elétrico.
5. Aplique a tensão de alimentação e verifique se o LED amarelo acende ao detectar um objeto.
6. Ajuste a distância do sensor ao alvo para garantir a detecção confiável dentro dos 20 mm.

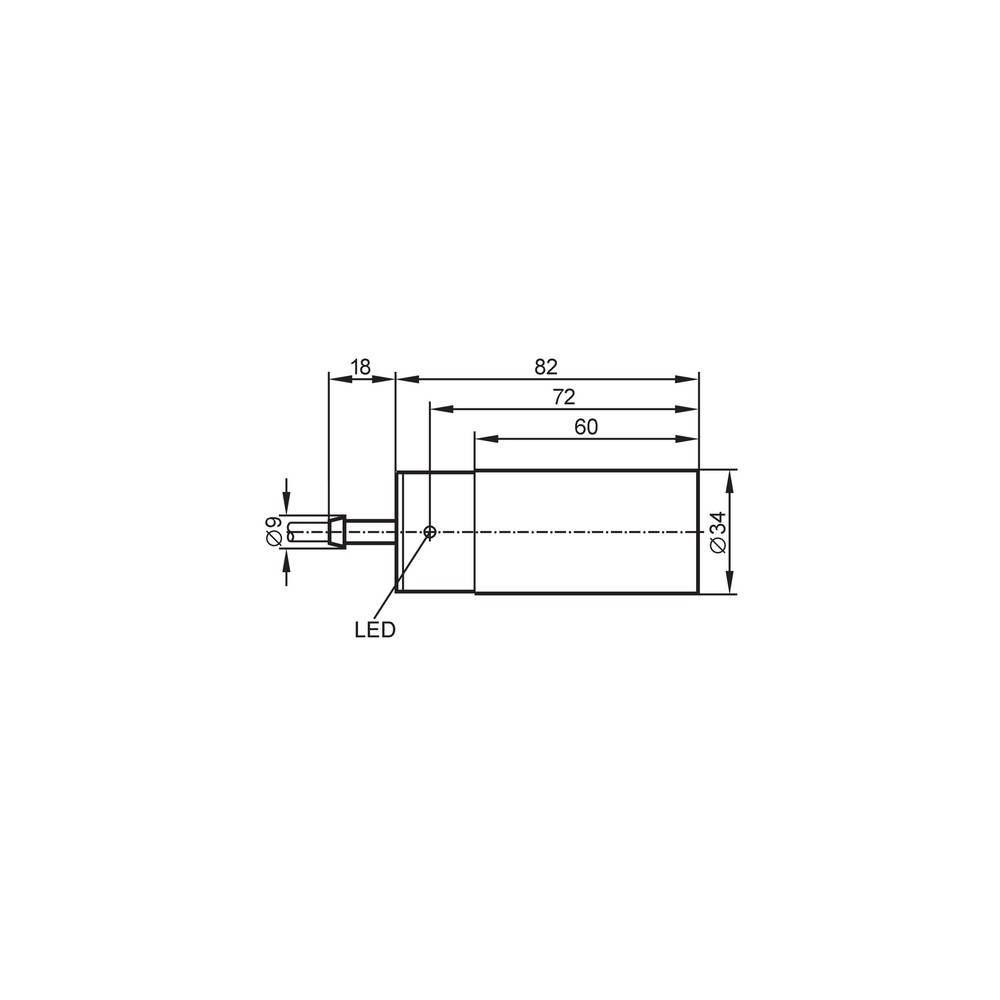

Desenho Dimensional

ACESSÓRIOS

Arruela de fixação
Parafusos de sextavado interno (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor ligado permanentemente ou não desliga.	Interferência de metal ao redor ou objeto metálico muito próximo da face lateral.	Remova o metal ao redor da face sensora e teste a comutação livremente.
O LED de status não acende.	Tensão abaixo de 10V ou curto-circuito na carga.	Verifique a tensão entre os fios marrom e azul com um multímetro.
Sinal não chega ao CLP ou controlador.	Cabo rompido ou pinagem incorreta.	Teste a continuidade do cabo de 10m com multímetro.
Distância de detecção reduzida.	Alvo metálico de material não ferroso (cobre/alumínio).	Verifique a tabela de fatores de correção do material no datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IB5065 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IB5065 e onde ele é utilizado?

O IB5065 é um sensor indutivo de proximidade para detecção de metais sem contato em automação industrial, operando com tensão de 10 a 36 V DC.

Quais são as características físicas e de alcance deste sensor?

O sensor possui uma carcaça cilíndrica de PBT com diâmetro de 34 mm e alcance de detecção de 20 mm.

Posso instalar o sensor de forma embutida na chapa metálica?

Não, este modelo é classificado como 'não embutido', o que significa que requer um espaço livre ao redor da face sensora para operação correta sem interferência.

Este sensor é compatível com lógica NPN?

Este sensor opera com tecnologia PNP e saída normalmente aberta (NO), sendo incompatível com sistemas que requerem lógica NPN ou saída normalmente fechada (NC).

O que verificar se o sensor não está chaveando?

O sintoma de falta de comutação com o LED apagado geralmente indica falha na alimentação ou rompimento do cabo de 10 metros, devendo-se verificar a continuidade da fiação.

Por que o sensor não detecta o alvo em 20 mm?

Se o sensor não detecta o alvo mesmo próximo à face, verifique se o metal não é um material não ferroso, pois o fator de correção para cobre ou alumínio reduz a distância de detecção.

Qual a melhor forma de fixação em ambientes vibratórios?

Para aplicações com vibração constante, recomenda-se o uso de suportes de fixação rígidos em vez de apenas a arruela inclusa, garantindo o alinhamento axial.

Devo optar por este modelo com cabo fixo ou por um com conector M12?

Este é um sensor de modelo fixo com cabo integrado de 10 metros, enquanto modelos alternativos da série podem oferecer conectores M12 para troca rápida, embora o IB5065 seja preferível para aplicações que exigem menos emendas e maior proteção contra umidade no conector.

Como posso ter certeza da originalidade deste sensor?

A garantia de procedência é assegurada pelo faturamento direto da IFM ELECTRONIC LTDA., garantindo que o produto é um item original de fábrica.

Quais cuidados devo ter ao instalar o cabo de 10 metros?

A instalação deve respeitar o raio de curvatura do cabo de PVC e garantir que não haja tensões mecânicas excessivas na conexão do invólucro.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta objetos metálicos sem contato físico utilizando um campo eletromagnético. (Ref.: Princípio de funcionamento)

PNP

Configuração de saída onde o sensor fornece uma tensão positiva (V+) para a carga. (Ref.: Tipo de saída de comutação)

Não embutido

Tipo de montagem que exige uma área livre ao redor da face sensora para evitar interferência do metal circundante no campo magnético. (Ref.: Tipo de montagem)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, vital para evitar chaveamentos falsos por vibração. (Ref.: Precisão e desvios)

Grau de Proteção IP67

Norma que garante proteção total contra poeira e imersão temporária em água (até 1 metro). (Ref.: Dados ambientais)
