Sensor Indutivo IFM IB5063 - Detecção 20mm PNP

Pré-visualizar: IB5063 IFM - Sensor Indutivo IFM Detecção de objetos 20mm PNP 350Hz IP65

IB5063 IFM - Sensor Indutivo IFM Detecção de objetos 20mm PNP 350Hz IP65

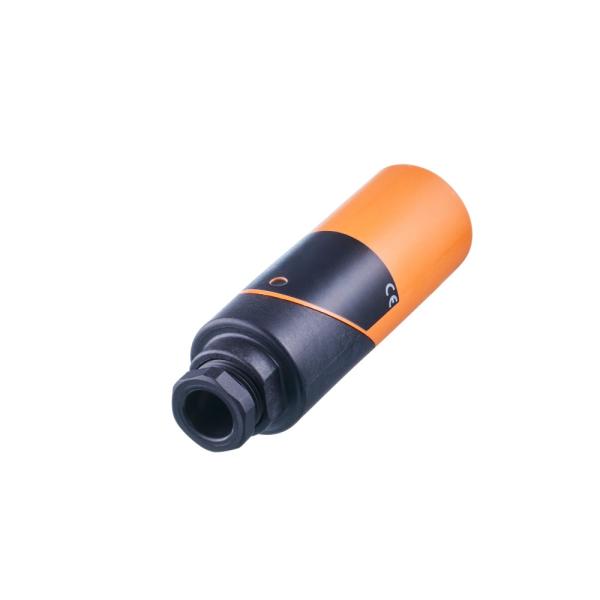

Imagem meramente ilustrativa

R$ 1.176,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IB5063
EAN: 4021179079402
NCM do produto: 85365090

Destaques do Produto Alcance 20 mm, não...mais

Fechar menu

Saiba mais sobre: "IB5063 IFM - Sensor Indutivo IFM Detecção de objetos 20mm PNP 350Hz IP65"

Destaques do Produto

Alcance

20 mm, não embutido

Saída

PNP

Frequência de comutação

350 Hz

Alimentação indicada

DC; faixa de tensão não informada no contexto

Conexão elétrica indicada

3 fios; terminais de 2,5 mm²

Ambiente

-25...80 °C; IP65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IB5063, alcance de detecção de 20 mm, saída PNP, 350 Hz, IP65

O IFM IB5063 é um sensor indutivo para detecção de objetos metálicos sem contato. Possui alcance de detecção de 20 mm não embutido, saída PNP e frequência de comutação de 350 Hz. Opera com tensão DC e tem grau de proteção IP65; confirme as condições elétricas e de montagem na folha de dados antes da instalação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo
Alcance de detecção	20 mm, não embutido
Tipo de saída	PNP
Frequência de comutação	350 Hz
Tensão	DC
Número de fios	3 fios
Grau de proteção	IP65
Temperatura ambiente	-25...80 °C
Dimensões	Ø 34 mm / comprimento 98 mm
SKU / part number	IB5063

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em instalações compatíveis com sensor indutivo, observando o alcance nominal de 20 mm não embutido.
Sistemas de controle que aceitem sinal de saída PNP e alimentação DC compatível com a faixa especificada pelo fabricante.
Instalações cuja temperatura ambiente esteja entre -25 e 80 °C e que requeiram grau de proteção IP65.

⚠ Considere outro se precisa de:

Aplicações que exijam saída NPN, alimentação AC ou comunicação por protocolo digital: esses requisitos não são indicados para este modelo na ficha fornecida.
Aplicações que exijam alcance superior a 20 mm ou montagem embutida: a ficha especifica 20 mm não embutido.
Instalação fora da faixa de temperatura ambiente informada ou em condições que excedam o grau IP65.

APLICAÇÕES E USO

Aplicação indicada pela tecnologia: detecção sem contato de objetos metálicos em automação, desde que o objeto, o alvo e a montagem atendam às condições definidas pelo fabricante. O alcance informado é 20 mm não embutido; não é possível determinar pelo contexto o alcance para materiais específicos.
Pode ser considerado em sistemas de controle com entrada PNP e alimentação DC compatível. Essa possibilidade depende da faixa de tensão, da pinagem e dos requisitos da entrada, que devem ser confirmados na folha de dados.
Para uso em ambiente industrial, a ficha informa temperatura ambiente de -25...80 °C e IP65. Esses dados não autorizam exposição a condições acima dos limites indicados.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IB5063, alcance de detecção de 20 mm, saída PNP, 350 Hz, IP65, verifique estes pontos:

Escolha o IB5063 quando

A aplicação precisar de detecção indutiva com alcance especificado de 20 mm não embutido, saída PNP, alimentação DC e frequência de comutação de 350 Hz, respeitando os limites ambientais e de instalação do fabricante.

Verifique outra opção quando

O sistema exigir saída diferente de PNP, alimentação AC, alcance acima de 20 mm, montagem embutida ou frequência de comutação acima de 350 Hz. A faixa de tensão e outros requisitos elétricos devem ser confirmados na folha de dados antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identifica a tecnologia de detecção indicada na ficha.
Modelo / SKU / part number	IB5063	Código de identificação do produto.
Marca	IFM	Fabricante indicado no anúncio.
GTIN	4021179079402	Código global de identificação do item.

Detecção
Alcance de detecção	20 mm, não embutido	Alcance nominal informado; a montagem deve respeitar a condição não embutida.
Frequência de comutação	350 Hz	Frequência de comutação informada para o sensor.

Dados elétricos e saídas
Tipo de tensão	DC	Tipo de alimentação indicado; a faixa de tensão não consta no contexto fornecido.
Tipo de saída	PNP	Tipo de saída de comutação indicado.
Saída de comutação	Abertura / fechamento, selecionável	Função indicada como selecionável; consultar a documentação do fabricante para configuração e ligação.
Número de fios	3 fios	Quantidade de fios indicada na ficha; pinagem não fornecida no contexto.
Terminais	2,5 mm²	Seção dos condutores compatível com os terminais conforme a ficha.

Condições ambientais
Grau de proteção	IP65	Grau de proteção informado; observar as condições e limitações de instalação definidas pelo fabricante.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente de operação indicada.

Dados mecânicos
Formato	Cilíndrico	Formato indicado para considerar espaço e montagem.
Dimensões	Ø 34 mm / comprimento 98 mm	Dimensões informadas no anúncio; conferir desenho dimensional para detalhes de montagem.
Revestimento do cabo	Ø 7...13 mm	Faixa de diâmetro indicada para o revestimento do cabo.
Cor	Laranja e preto	Identificação visual informada no anúncio.
Acabamento	Fosco	Acabamento informado no anúncio.

COMPATIBILIDADE

Comunicação

• A ficha fornecida não indica interfaces ou protocolos de comunicação; a saída especificada é PNP.

Conexões

Elétrica Conexão elétrica indicada: 3 fios, saída PNP e tensão DC. Terminais especificados para 2,5 mm². A faixa de tensão de alimentação e a atribuição dos fios não constam no contexto; consultar a folha de dados do fabricante antes de ligar.

Processo Não há conexão de processo informada. O produto é um sensor indutivo cilíndrico, com dimensões Ø 34 mm e comprimento de 98 mm; validar espaço e fixação conforme o desenho dimensional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP e alimentação DC dentro da faixa definida pelo fabricante	✓	A ficha informa saída PNP e tensão DC; a compatibilidade final depende da faixa elétrica e da entrada do controlador.
Entrada que aceita somente sinal NPN	✗	A saída indicada para o IB5063 é PNP.
Aplicação que requer protocolo de comunicação digital	✗	Não há protocolo ou interface digital informado; a ficha especifica saída PNP.
Detecção em montagem embutida	✗	O alcance informado é de 20 mm não embutido.
Montagem em ambiente com temperatura de -25...80 °C e requisitos compatíveis com IP65	✓	Esses limites ambientais são os informados na ficha; a adequação também depende das condições reais de instalação.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IB5063, alcance de detecção de 20 mm, saída PNP, 350 Hz, IP65

Confira o modelo IB5063 e confirme que a aplicação requer saída PNP, alimentação DC e alcance não embutido de 20 mm.
Consulte a folha de dados para obter a faixa de tensão, a pinagem e o circuito de ligação antes de energizar o sensor.
Verifique o espaço disponível e as dimensões no desenho dimensional antes de definir a posição de montagem.
Instale o sensor na condição não embutida prevista para o alcance informado e respeite as instruções de montagem do fabricante.
Conecte os três fios a uma entrada compatível com PNP; confirme a atribuição dos fios na documentação oficial.
Após a instalação, teste a detecção e a função de abertura/fechamento selecionada dentro das condições de operação especificadas.

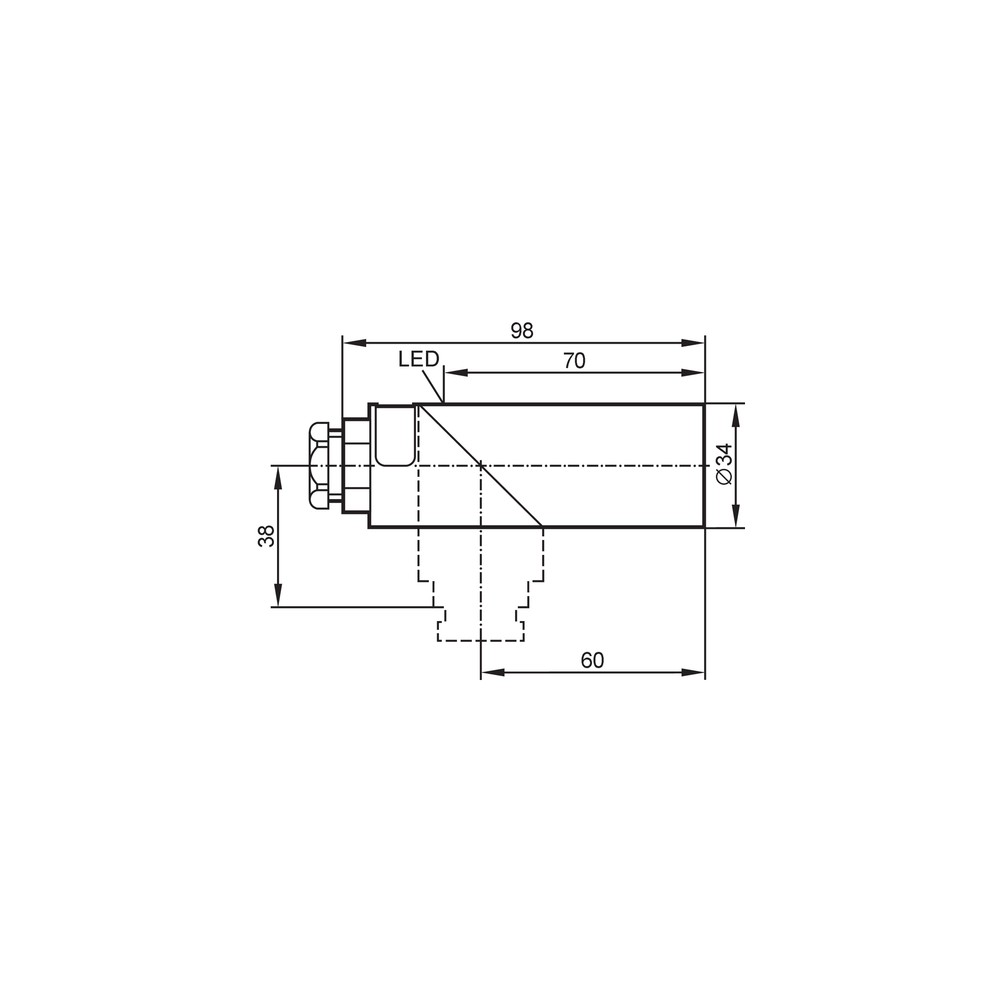

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a comutação do sensor.	Possível incompatibilidade entre saída PNP e tipo de entrada, alimentação incorreta ou ligação dos fios divergente da pinagem do fabricante.	Confirme se a entrada aceita PNP, verifique a alimentação DC conforme a folha de dados e confira a pinagem antes de substituir o sensor.
O objeto não é detectado na posição prevista.	A distância ou a condição de montagem pode não corresponder ao alcance de 20 mm não embutido; o contexto não informa desempenho por material ou geometria do alvo.	Confira a distância e a condição de montagem e consulte a documentação do fabricante para validar o alvo e as condições de detecção.
A comutação ocorre de forma irregular ou não acompanha a velocidade do processo.	A frequência requerida pela aplicação pode exceder os 350 Hz informados ou a instalação pode não corresponder às condições especificadas.	Compare a frequência de comutação exigida pelo processo com o limite informado e verifique a instalação e a alimentação.
O sensor apresenta falha após exposição ambiental.	A temperatura ou as condições de exposição podem exceder a faixa de -25...80 °C ou o grau de proteção IP65.	Verifique a temperatura ambiente e as condições de instalação em relação aos limites indicados na ficha e consulte o fabricante para avaliar a exposição.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IB5063 — português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IB5063 e para que serve?

É um sensor indutivo para detecção de objetos sem contato. A ficha informa alcance de 20 mm não embutido e saída PNP.

O IB5063 pode ser ligado a qualquer entrada de CLP?

Não necessariamente: a entrada deve aceitar sinal PNP. Confirme também a faixa de tensão e a pinagem na folha de dados, pois esses detalhes não constam no contexto fornecido.

O que acompanha o produto?

O contexto não informa acessórios ou itens adicionais incluídos. Consulte o fornecedor para confirmar o conteúdo fornecido.

Este modelo serve para uma entrada que aceita somente NPN?

Não, a saída indicada para o IB5063 é PNP. Para uma entrada exclusivamente NPN, selecione uma versão com saída compatível.

Posso usar o IB5063 se preciso de montagem embutida?

A ficha especifica alcance de 20 mm não embutido, portanto não confirma uso com montagem embutida. Consulte a documentação do fabricante para selecionar a configuração adequada.

O sensor parou de comutar: preciso trocar a peça?

Não necessariamente; verifique primeiro alimentação, pinagem e compatibilidade da entrada com PNP. Também confira se a distância e a montagem respeitam a condição não embutida.

O sinal falha quando a máquina acelera; o que devo verificar?

Compare a frequência exigida pelo processo com os 350 Hz especificados. Se estiver dentro desse limite, confira alimentação, ligação e condições de detecção antes de substituir o sensor.

É melhor comprar este sensor ou procurar um modelo com outra saída?

Escolha o IB5063 quando o controlador aceitar PNP e a aplicação exigir alcance não embutido de 20 mm. Se o sistema requer NPN, outra saída ou um alcance diferente, procure uma versão que corresponda a esses requisitos.

Que cuidados devo tomar na instalação?

Confirme tensão, pinagem e conexão na folha de dados antes de energizar. Use o desenho dimensional para planejar a montagem e respeite a condição não embutida informada.

O IB5063 funciona fora da faixa de temperatura indicada?

A ficha especifica temperatura ambiente de -25...80 °C. Para condições fora dessa faixa, consulte a IFM antes de selecionar o produto.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; o IB5063 é identificado como sensor indutivo.

Alcance de detecção

Distância nominal de detecção indicada pelo fabricante; neste modelo é 20 mm não embutido. (Ref.: alcance de detecção)

PNP

Tipo de saída de comutação informado para o sensor; deve corresponder à entrada do dispositivo conectado. (Ref.: tipo de saída)

Frequência de comutação

Frequência de comutações indicada para o sensor, informada como 350 Hz. (Ref.: frequência de comutação)

IP65

Grau de proteção indicado na ficha para o invólucro; consulte as condições de instalação do fabricante para avaliar a exposição. (Ref.: grau de proteção)
