Sensor Indutivo IFM IB0108 - 20mm com Cabo 10m

Pré-visualizar: IB0108 IFM - Sensor Indutivo IFM Automação Industrial 20mm 10m Cabo

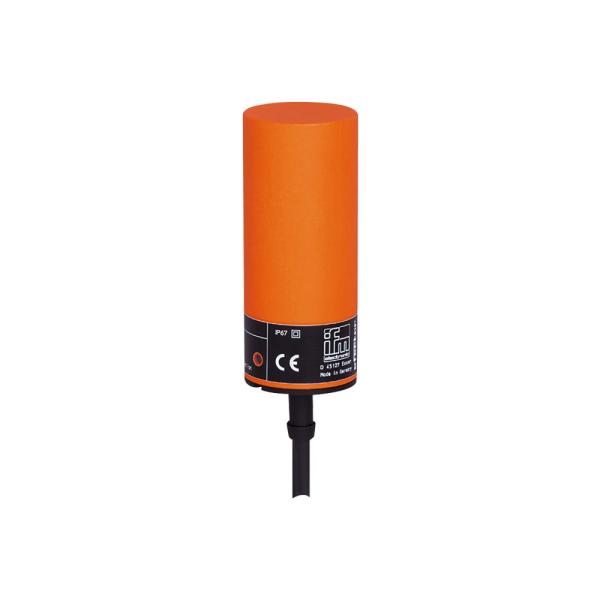

IB0108 IFM - Sensor Indutivo IFM Automação Industrial 20mm 10m Cabo

Imagem meramente ilustrativa

R$ 1.322,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IB0108
EAN: 4021179078825
NCM do produto: 85365090

Destaques do Produto Alcance nominal 20...mais

Fechar menu

Saiba mais sobre: "IB0108 IFM - Sensor Indutivo IFM Automação Industrial 20mm 10m Cabo"

Destaques do Produto

Alcance nominal

20 mm; montagem não embutida

Tipo de saída

Normalmente aberta

Alimentação

AC/DC, 20...250 V

Conexão

Cabo PVC de 10 m, 2 fios

Proteção do invólucro

IP 67

Frequência de comutação

25 Hz AC / 50 Hz DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IB0108 (IB-2020-ABOA/10M), não embutido, alcance de detecção de 20 mm e cabo PVC de 10 m

O IFM IB0108 é um sensor indutivo cilíndrico não embutido para detecção de objetos em aplicações industriais. Possui alcance nominal de detecção de 20 mm, saída normalmente aberta e alimentação AC/DC. A conexão elétrica é feita por cabo de 2 fios, com 10 m de comprimento, e o invólucro tem grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IB0108; designação IB-2020-ABOA/10M
Tipo	Sensor indutivo cilíndrico, não embutido
Alcance de detecção	20 mm
Saída	Normalmente aberta
Alimentação	20...250 V AC/DC
Conexão elétrica	Cabo PVC de 10 m, 2 x 0,5 mm²
Grau de proteção	IP 67
Dimensões	Ø 34 mm / comprimento 82 mm
Temperatura ambiente	-25...80 °C
Frequência de comutação	25 Hz AC / 50 Hz DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais de detecção indutiva em que sejam compatíveis a montagem não embutida, o alcance nominal de 20 mm e a saída normalmente aberta.
Instalações que aceitem alimentação AC/DC entre 20 e 250 V e conexão por cabo de 2 fios com 10 m de comprimento.
Ambientes dentro da faixa de temperatura ambiente de -25...80 °C, com necessidade de grau de proteção IP 67.

⚠ Considere outro se precisa de:

Aplicações que exijam montagem embutida: este modelo é especificado como não embutido.
Aplicações que exijam saída normalmente fechada, pois a ficha especifica saída normalmente aberta.
Aplicações que exijam frequência de comutação superior a 25 Hz em AC ou 50 Hz em DC.
Não selecionar para requisitos elétricos ou mecânicos diferentes dos especificados sem validar a aplicação e a documentação do fabricante.

APLICAÇÕES E USO

Aplicação indicada na ficha: detecção indutiva em aplicações industriais e de automação industrial.
Possibilidade de uso: detecção de objetos em uma instalação que aceite montagem não embutida, saída normalmente aberta e alcance nominal de 20 mm; validar a distância real conforme o material detectado e os fatores de correção informados.
Limites operacionais a considerar: temperatura ambiente de -25...80 °C, frequência de comutação de até 25 Hz AC ou 50 Hz DC e grau de proteção IP 67. A adequação depende também das condições de instalação e do circuito conectado.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IB0108 (IB-2020-ABOA/10M), não embutido, alcance de detecção de 20 mm e cabo PVC de 10 m, verifique estes pontos:

Escolha o IB0108 quando

A instalação exigir sensor indutivo não embutido, alcance nominal de 20 mm, saída normalmente aberta, alimentação de 20...250 V AC/DC e cabo integrado de 10 m.

Avalie outro modelo quando

O projeto exigir montagem embutida, saída normalmente fechada, frequência de comutação acima de 25 Hz AC ou 50 Hz DC, ou uma conexão elétrica diferente do cabo de 2 fios especificado. Confirme os requisitos no datasheet antes de selecionar outro sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Tipo declarado para o produto.
Modelo	IB0108	Código do produto no anúncio e no datasheet.
Designação	IB-2020-ABOA/10M	Designação do modelo informada na ficha.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada no cadastro do produto.
Normas	EN 60947-5-2; EN 55011 classe B	Padrões de referência declarados na ficha.

Detecção e montagem
Princípio de detecção	Indutivo	Tipo de detecção do sensor.
Alcance de detecção	20 mm	Alcance nominal informado; montagem não embutida.
Distância de trabalho	0...16,2 mm	Faixa de distância de trabalho indicada na ficha.
Distância real de comutação Sr	20 ± 10 % mm	Valor de comutação real declarado em relação a Sr.
Método de montagem	Não embutido	Requisito de montagem especificado para o sensor.
Histerese	1...15 % de Sr	Faixa de histerese informada em relação a Sr.
Variação do ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,4; cobre: 0,3	Fatores informados por material; considerar ao avaliar a distância de detecção.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação especificada.
Tensão máxima AC	250 V	Limite máximo declarado para AC.
Tensão máxima DC	250 V	Limite máximo declarado para DC.
Categoria de isolamento	Classe II	Classificação informada na ficha.
Queda de tensão máxima AC	6,5 V	Valor máximo especificado para AC.
Queda de tensão máxima DC	6 V	Valor máximo especificado para DC.
Corrente residual máxima	2,5 mA (250 V AC) / 1,3 mA (110 V AC) / 0,8 mA (24 V DC)	Valores declarados para as tensões indicadas.
Corrente mínima de saída	5 mA	Corrente mínima informada para a saída.
Corrente máxima constante AC	250 mA; 350 mA até 50 °C	Limite constante AC declarado; o valor de 350 mA está condicionado a temperatura até 50 °C.
Corrente máxima constante DC	100 mA	Limite constante DC informado.
Corrente máxima de pico	2200 mA (20 ms / 0,5 Hz)	Valor de pico informado com as condições de duração e frequência especificadas.
Proteção contra sobrecarga	Não	A ficha informa que não há proteção contra sobrecarga.
Proteção contra curto-circuito	Não	A ficha informa que não há proteção contra curto-circuito.
Proteção contra inversão de polaridade	Não	A ficha informa que não há proteção contra inversão de polaridade.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Proteção indicada na ficha; selecionar e instalar conforme os requisitos do circuito.

Saída e comutação
Função de saída	Normalmente aberto	Estado da saída especificado.
Frequência de comutação AC	25 Hz	Limite informado para operação AC.
Frequência de comutação DC	50 Hz	Limite informado para operação DC.
Indicador de diagnóstico	1 LED amarelo, status de chaveamento	Indicação visual do estado de comutação.

Conexão elétrica
Tipo de conexão	Cabo PVC de 10 m	Cabo integrado especificado.
Condutores	2 x 0,5 mm²	Seção e quantidade de condutores informadas.
Identificação dos fios	BN = marrom; BU = azul	Identificação de cores declarada na ficha.

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 67	Classificação de proteção declarada; observar as condições de instalação e uso indicadas pelo fabricante.

Dados mecânicos
Formato do invólucro	Cilíndrico	Formato construtivo informado.
Dimensões	Ø 34 mm / comprimento 82 mm	Dimensões externas declaradas.
Material do invólucro	PBT	Material especificado para o invólucro.
Material do grampo de fixação	PBT	Material especificado para o grampo de fixação.
Material dos parafusos de sextavado interno	Aço inoxidável	Material dos parafusos informado.
Material da arruela da mola	Aço inoxidável	Material da arruela da mola informado.
Peso	568,5 g	Peso informado no cadastro técnico.

Acessórios e montagem fornecidos
Arruela de fixação	1 unidade	Componente informado no conjunto de montagem.
Parafusos de sextavado interno	2 x M5 x 50 mm	Quantidade e dimensões indicadas na ficha.
Arruelas elásticas	2 unidades	Componentes informados no conjunto de montagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; o produto é descrito com saída de comutação normalmente aberta.

Conexões

Elétrica Cabo PVC integrado de 10 m, com 2 x 0,5 mm²; BN = marrom e BU = azul. Alimentação especificada: 20...250 V AC/DC. Verificar o circuito e os limites elétricos no datasheet antes de conectar.

Processo Não possui conexão de processo especificada; a detecção é indutiva e a montagem é não embutida. As dimensões mecânicas informadas são Ø 34 mm e comprimento de 82 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito que aceite saída normalmente aberta e alimentação de 20...250 V AC/DC	✓	Essas características constam na ficha do IB0108; a compatibilidade do circuito deve ser confirmada considerando também seus limites de corrente e a carga conectada.
Sistema que exija protocolo de comunicação digital	✗	A ficha não informa protocolo de comunicação; especifica saída de comutação normalmente aberta.
Instalação que exige sensor embutido	✗	O método de montagem indicado para o IB0108 é não embutido.
Aplicação com frequência de comutação superior a 25 Hz AC ou 50 Hz DC	✗	Os limites de frequência informados são 25 Hz em AC e 50 Hz em DC.
Ambiente com temperatura ambiente entre -25 e 80 °C e exposição compatível com IP 67	✓	A faixa de temperatura ambiente e o grau de proteção informados são, respectivamente, -25...80 °C e IP 67; verificar se as condições reais da instalação permanecem dentro dessas especificações.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IB0108 (IB-2020-ABOA/10M), não embutido, alcance de detecção de 20 mm e cabo PVC de 10 m

Confirme no datasheet a adequação do modelo aos requisitos de montagem, detecção, alimentação e carga do circuito.
Posicione o sensor conforme o método não embutido especificado e verifique o espaço mecânico considerando o diâmetro de 34 mm e o comprimento de 82 mm.
Fixe o conjunto usando os elementos de montagem informados: uma arruela de fixação, dois parafusos M5 x 50 mm e duas arruelas elásticas.
Instale o sensor respeitando a distância de detecção e os fatores de correção indicados para o material do alvo.
Conecte os dois condutores conforme a identificação do fabricante: BN = marrom e BU = azul; confirme a alimentação AC/DC e os limites do circuito no datasheet.
Antes de energizar, verifique a proteção do circuito indicada pelo fabricante, a montagem e a resposta do LED amarelo de status de chaveamento.

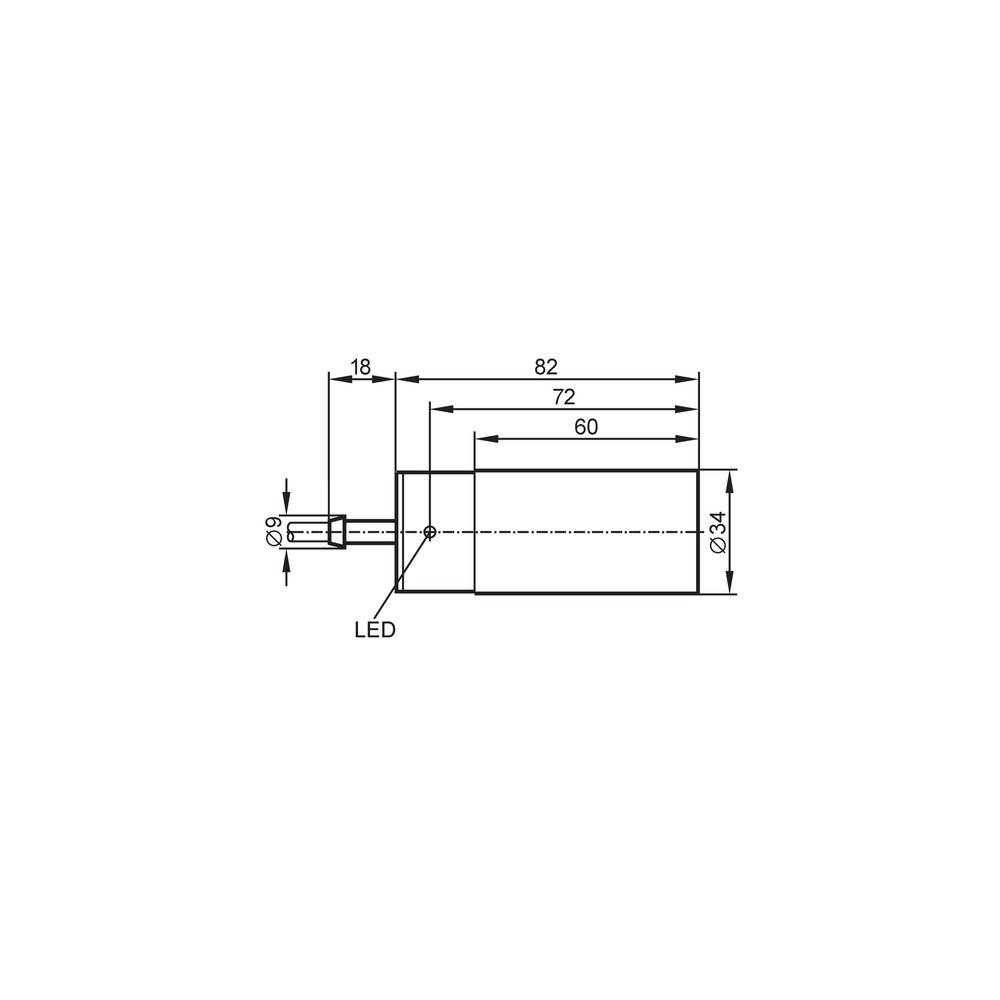

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

1 arruela de fixação
2 parafusos de sextavado interno M5 x 50 mm
2 arruelas elásticas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação, ligação ou distância do alvo fora das condições especificadas; o material do alvo também pode alterar o alcance efetivo conforme o fator de correção.	Verifique a alimentação e a ligação de acordo com o datasheet, observe o LED amarelo de status e confira a distância e o material do alvo.
A saída não funciona de forma confiável com a carga conectada.	Corrente ou característica da carga incompatível com os limites da saída, ou ausência da proteção de circuito indicada.	Compare a carga com os limites de corrente e queda de tensão do datasheet; confira também a proteção por fusível especificada.
O sensor não acompanha a velocidade de comutação esperada.	Frequência exigida acima do limite informado para o tipo de alimentação utilizado.	Identifique se o circuito opera em AC ou DC e compare a frequência de comutação com 25 Hz AC ou 50 Hz DC.
O estado de saída parece invertido em relação à lógica esperada.	A aplicação pode exigir uma saída diferente da função normalmente aberta especificada.	Confirme no esquema do circuito o estado lógico necessário e verifique a função de saída do IB0108 no datasheet antes de substituir ou alterar a ligação.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IB0108 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IB0108 e para que serve?

É um sensor indutivo cilíndrico não embutido, destinado a detectar objetos em aplicações industriais. A ficha especifica alcance de 20 mm e saída normalmente aberta.

O que acompanha o sensor?

A ficha informa um conjunto de montagem com uma arruela de fixação, dois parafusos de sextavado interno M5 x 50 mm e duas arruelas elásticas.

Ele serve para uma instalação que exige sensor embutido?

Não. O IB0108 é especificado para montagem não embutida.

Posso usar este sensor se o circuito exigir saída normalmente fechada?

Não conforme a especificação do produto: a função de saída informada é normalmente aberta. Verifique o requisito do circuito antes da seleção.

O sensor está alimentado, mas não detecta o alvo. O que verifico antes de trocar?

Confira a ligação, a alimentação e a distância entre o sensor e o alvo. Considere também o fator de correção do material e observe o LED amarelo de status de chaveamento.

A saída falha quando a máquina aumenta a velocidade. Qual pode ser a causa?

A frequência de comutação requerida pode ultrapassar o limite especificado. Verifique o tipo de alimentação e compare a frequência da aplicação com os valores indicados no datasheet.

É melhor comprar o sensor completo ou apenas os parafusos de fixação?

O anúncio identifica o sensor como IB0108 e a ficha informa os elementos de montagem listados em acessórios. A ficha não descreve a venda avulsa desses componentes.

Quando devo escolher outro sensor em vez do IB0108?

Procure outro modelo se a aplicação exigir montagem embutida, saída normalmente fechada ou frequência superior aos limites informados para AC ou DC. Confirme as especificações da alternativa no respectivo datasheet.

Como faço a ligação elétrica do IB0108?

A conexão é por cabo de dois condutores: BN é marrom e BU é azul. Consulte o datasheet para verificar a ligação e os limites do circuito antes de energizar.

Posso instalar o sensor em qualquer orientação ou usar qualquer ferramenta?

A ficha fornecida não especifica orientação de montagem nem ferramenta de instalação. Consulte o desenho dimensional e o datasheet do fabricante para confirmar os detalhes mecânicos aplicáveis.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; neste modelo, a ficha declara alcance de 20 mm.

Não embutido

Método de montagem especificado para o IB0108; deve ser considerado no posicionamento e na instalação.

Referência usada na ficha para expressar a distância real de comutação, a histerese e a variação do ponto de comutação.

Histerese

Faixa indicada entre os pontos de comutação associados à aproximação e ao afastamento do alvo; especificada como 1...15 % de Sr.

IP 67

Grau de proteção declarado para o produto. A adequação depende das condições de instalação e uso indicadas pelo fabricante.
