Sensor Indutivo IFM IB0027

Pré-visualizar: IB0027 IFM - Sensor Indutivo IFM Automação Industrial 30mm NF IP67 AC/DC

IB0027 IFM - Sensor Indutivo IFM Automação Industrial 30mm NF IP67 AC/DC

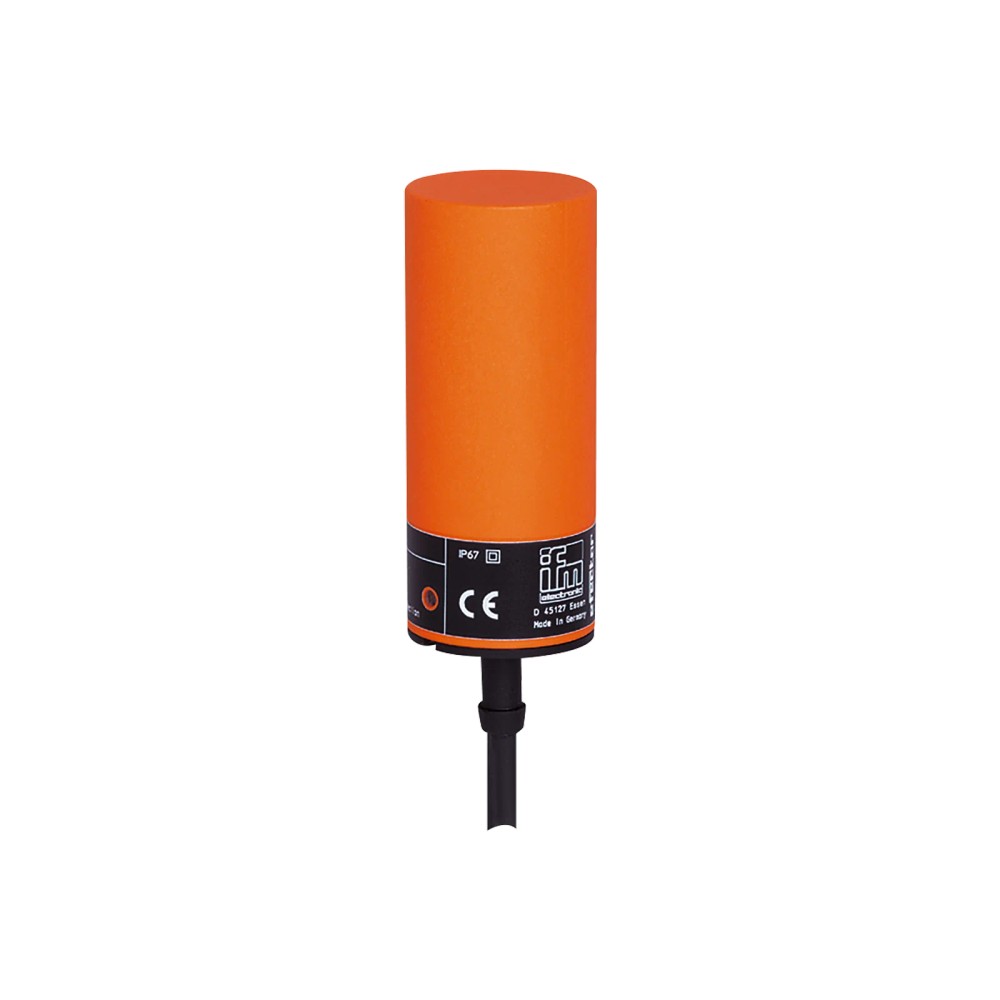

Imagem meramente ilustrativa

R$ 1.266,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IB0027
EAN: 4021179078030
NCM do produto: 85365090

Destaques do Produto Alcance nominal 30...mais

Fechar menu

Saiba mais sobre: "IB0027 IFM - Sensor Indutivo IFM Automação Industrial 30mm NF IP67 AC/DC"

Destaques do Produto

Alcance nominal

30 mm; não embutido

Tipo de saída

Normalmente fechada (NF)

Alimentação

20...250 V AC/DC

Conexão

Cabo PVC de 2 m, 2 fios

Proteção do invólucro

IP67

Temperatura ambiente

-25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IB0027, 30 mm, normalmente fechado, AC/DC, IP67

O IFM IB0027 é um sensor indutivo cilíndrico para detecção de objetos metálicos em aplicações de automação industrial. Possui alcance nominal de detecção de 30 mm, saída normalmente fechada e alimentação de 20...250 V AC/DC. A conexão é feita por cabo PVC de 2 m, e o invólucro tem proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance nominal de detecção	30 mm; montagem não embutida
Saída	Normalmente fechada (NF)
Tensão de operação	20...250 V AC/DC
Conexão elétrica	Cabo PVC de 2 m; 2 fios, 2 x 0,5 mm²
Grau de proteção	IP67
Temperatura ambiente	-25...80 °C
Frequência de comutação	25 Hz AC / 50 Hz DC
Dimensões	Ø 34 mm / comprimento 82 mm
Material do invólucro	PBT

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos em aplicações industriais e de automação, quando forem adequados montagem não embutida, saída NF de 2 fios e alimentação AC/DC dentro da faixa especificada.
Instalações em que a conexão por cabo PVC de 2 m e as condições ambientais informadas atendam ao projeto.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir saída normalmente aberta, pois a configuração informada é normalmente fechada.
Não selecionar quando a frequência de comutação necessária exceder 25 Hz em AC ou 50 Hz em DC.
Verificar outra solução se a instalação exigir montagem embutida; este modelo é especificado para montagem não embutida.

APLICAÇÕES E USO

Uso descrito na ficha: aplicações industriais e automação industrial. A seleção deve respeitar montagem não embutida, tensão de operação, frequências de comutação e temperatura ambiente especificadas.
Possibilidade de uso, a validar no projeto: detecção de peças metálicas em máquinas ou linhas automatizadas, desde que o alcance efetivo para o material do alvo, o circuito de 2 fios NF e a geometria de montagem sejam compatíveis. Os fatores de correção variam conforme o material indicado na ficha.
O grau IP67 e a faixa de temperatura são características declaradas do produto; a ficha não especifica resistência a agentes químicos, lavagem de alta pressão, vibração ou uso submerso contínuo, portanto essas condições devem ser confirmadas com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IB0027, 30 mm, normalmente fechado, AC/DC, IP67, verifique estes pontos:

Escolha o IB0027 quando

O projeto requer detecção indutiva não embutida, saída normalmente fechada, alimentação de 20...250 V AC/DC e conexão fixa por cabo de 2 m, respeitando os limites ambientais e de frequência de comutação informados.

Avalie outro sensor quando

O circuito exigir saída normalmente aberta, frequência superior aos limites especificados ou montagem embutida. Confirme também alcance real necessário, material do alvo e condições elétricas com o datasheet, pois esses requisitos podem afetar a seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação informada na ficha.
Marca	IFM	Marca indicada nos dados do anúncio.
Modelo / SKU	IB0027	Identificador do produto.
Part number do anúncio	IB0027	Código indicado na fonte prioritária do anúncio.
GTIN	4021179078030	Identificador comercial informado.
Aplicações	Aplicações industriais / automação industrial	Aplicação descrita nos dados do produto.

Detecção e montagem
Princípio de detecção	Indutivo	Tecnologia de detecção informada.
Alcance de detecção	30 mm	Valor nominal informado.
Distância real de comutação Sr	30 ± 10 % mm	Faixa da distância real de comutação indicada na ficha.
Distância de trabalho	0...24,3 mm	Intervalo de trabalho informado.
Tipo de montagem	Não embutido	Condição de instalação especificada.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados por material; considerar na avaliação da distância de detecção.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Histerese	1...15 % de Sr	Faixa informada em relação à distância real de comutação.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação informada.
Classe de proteção elétrica	II	Classe indicada nos dados técnicos.
Corrente de saída mínima	5 mA	Valor mínimo informado para a saída.
Corrente residual máxima	2,5 mA (250 V AC) / 1,3 mA (110 V AC) / 0,8 mA (24 V DC)	Valores dependem da tensão de operação indicada.
Queda de tensão máxima da saída AC	6,5 V	Queda máxima especificada para operação AC.
Queda de tensão máxima da saída DC	6 V	Queda máxima especificada para operação DC.
Corrente máxima constante da saída AC	250 mA; 350 mA (a...50 °C, conforme dado informado)	Limite de corrente contínua indicado; confirmar condição e interpretação no datasheet.
Corrente máxima constante da saída DC	100 mA	Limite de corrente contínua indicado para DC.
Corrente máxima de pico da saída de comutação	2200 mA (20 ms / 0,5 Hz)	Condição de pulso informada na ficha.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Proteção indicada para instalação.
Proteção contra sobrecarga	Não	A ficha informa ausência dessa proteção.
Proteção contra curto-circuito	Não	A ficha informa ausência dessa proteção.
Proteção contra inversão de polaridade	Não	A ficha informa ausência dessa proteção.

Saída e comutação
Configuração de saída	Normalmente fechada	Estado de saída especificado para o produto.
Número de fios	2 fios	Configuração elétrica informada.
Frequência de comutação AC	25 Hz	Frequência máxima informada para AC.
Frequência de comutação DC	50 Hz	Frequência máxima informada para DC.
Status de chaveamento	1 LED amarelo	Elemento visual de indicação informado.

Conexão elétrica
Tipo de conexão	Cabo PVC de 2 m	Comprimento e material do cabo informados.
Configuração do cabo	2 x 0,5 mm²	Seção e número de condutores indicados.
Cores dos fios	BN = marrom; BU = azul	Identificação dos condutores fornecida na ficha.

Condições ambientais e conformidade
Grau de proteção	IP67	Grau de proteção declarado; instalar conforme as condições e instruções do fabricante.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada.
Compatibilidade eletromagnética	EN 60947-5-2; EN 55011 classe B	Normas declaradas nos dados técnicos.
MTTF	607 anos	Valor informado na ficha; não representa garantia de vida útil.

Dados mecânicos
Formato do invólucro	Cilíndrico	Formato indicado.
Dimensões	Ø 34 mm / comprimento 82 mm	Dimensões nominais informadas.
Material do invólucro	PBT	Material especificado.
Peso	257,5 g	Peso constante nos dados importados do produto.
Material incluído	1 arruela de fixação	Acessório indicado como incluído.

Observações de operação
Após curto-circuito	Testar as funções operacionais do aparelho	Observação de segurança e verificação indicada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; o produto é descrito como sensor indutivo com saída de comutação.

Conexões

Elétrica Conexão por cabo PVC de 2 m, 2 fios (2 x 0,5 mm²); condutores BN = marrom e BU = azul. Alimentação de 20...250 V AC/DC. Saída normalmente fechada. Respeitar os limites elétricos e a proteção por fusível especificados no datasheet.

Processo Não há conexão de processo roscada informada. O sensor tem invólucro cilíndrico de Ø 34 mm e montagem não embutida; verificar dimensões e fixação mecânica no desenho dimensional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito que aceita sensor indutivo de 2 fios com saída normalmente fechada e alimentação dentro de 20...250 V AC/DC	✓	Essas características elétricas correspondem às especificações do IB0027; confirmar corrente mínima de saída e demais limites do circuito no datasheet.
Aplicação que exige saída normalmente aberta	✗	A configuração de saída informada para este produto é normalmente fechada.
Instalação que requer montagem embutida	✗	O IB0027 é especificado para montagem não embutida.
Aplicação que exige frequência de comutação acima de 25 Hz em AC ou 50 Hz em DC	✗	Esses são os limites de frequência de comutação informados para o produto.
Integração que exige protocolo digital de comunicação	✗	Não há protocolo digital especificado; a ficha identifica uma saída de comutação.
Instalação cuja geometria de fixação comporta o invólucro cilíndrico de Ø 34 mm e comprimento de 82 mm	✓	As dimensões informadas permitem avaliar a compatibilidade mecânica; a fixação e as folgas devem ser conferidas no desenho dimensional.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IB0027, 30 mm, normalmente fechado, AC/DC, IP67

Confirme no projeto que o circuito aceita saída normalmente fechada de 2 fios e alimentação dentro da faixa especificada; consulte o datasheet para os limites elétricos completos.
Verifique no desenho dimensional se o espaço de montagem comporta o corpo cilíndrico e o comprimento do sensor.
Instale em configuração não embutida e confira a posição em relação ao alvo, considerando a distância de trabalho e o material detectado.
Fixe o sensor mecanicamente; a ficha informa uma arruela de fixação incluída. Não force o cabo durante a montagem.
Conecte os condutores identificados como BN (marrom) e BU (azul) conforme o esquema oficial e o circuito da aplicação; não deduza polaridade ou ligação além do que consta no datasheet.
Instale a proteção por fusível especificada e, após energizar, verifique o LED de status e a comutação. Após eventual curto-circuito, teste as funções operacionais do aparelho.

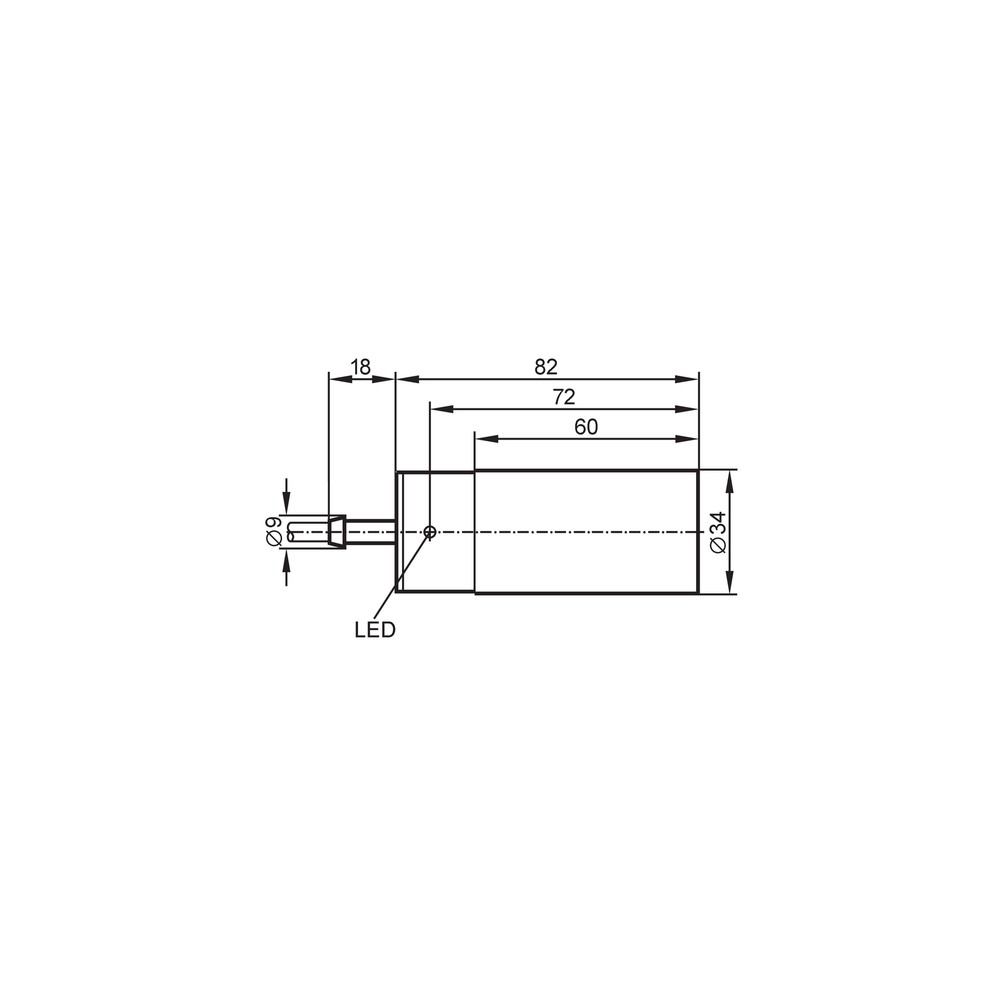

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

1 arruela de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação ou ligação incompatível, alvo fora da distância de trabalho ou material com fator de correção que reduz o alcance efetivo.	Meça a alimentação no circuito, confira o esquema do datasheet e teste a aproximação do alvo dentro da distância de trabalho, considerando o fator do material.
A entrada do controlador permanece acionada ou não reconhece o estado esperado.	A saída é normalmente fechada e o circuito pode estar configurado para uma lógica diferente; corrente mínima ou residual também pode afetar a entrada conectada.	Compare a lógica da entrada com a saída NF e confira no datasheet a corrente mínima e a corrente residual para a tensão utilizada.
Comutação instável ou diferente da esperada em operação rápida.	Frequência de eventos superior ao limite especificado ou variação do ponto de comutação em relação a Sr.	Registre a frequência de operação e compare com 25 Hz em AC ou 50 Hz em DC; verifique também a posição e a repetibilidade do alvo.
O sensor deixa de funcionar após uma falha elétrica.	O produto não possui proteção contra curto-circuito, sobrecarga ou inversão de polaridade, conforme a ficha.	Desenergize o circuito, verifique a causa da falha e a integridade da instalação; após curto-circuito, teste as funções operacionais do aparelho antes de retomar o uso.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IB0027 (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IB0027 e para que tipo de circuito serve?

É um sensor indutivo de automação industrial com saída normalmente fechada e conexão de 2 fios. A ficha especifica alimentação de 20...250 V AC/DC; confirme os requisitos da entrada conectada no datasheet.

O que acompanha o sensor?

A ficha informa uma arruela de fixação incluída. O produto tem cabo PVC de 2 m integrado; não há indicação de outros acessórios incluídos.

Posso usar o IB0027 em uma aplicação que exige saída normalmente aberta?

Não, a configuração indicada é normalmente fechada. Para lógica normalmente aberta, selecione uma versão cuja ficha especifique essa configuração.

Ele serve para instalação embutida ou para qualquer material metálico a 30 mm?

A montagem especificada é não embutida. Os 30 mm são o alcance nominal e a ficha apresenta fatores de correção diferentes por material, portanto não se deve presumir o mesmo alcance para todos os metais.

O sensor acende o LED, mas o controlador não muda de estado. O que devo verificar?

Confira se a entrada do controlador é compatível com saída NF de 2 fios e verifique corrente mínima e residual para a tensão de operação. O LED indica status de chaveamento, mas não confirma por si só a compatibilidade elétrica do circuito.

O sensor parou de funcionar depois de um curto; devo apenas religar?

Não. A ficha informa que não há proteção contra curto-circuito e recomenda testar as funções operacionais após um curto. Antes de religar, elimine a causa e verifique sensor, cabeamento e circuito.

É melhor comprar este sensor ou escolher uma versão com outra saída?

Escolha o IB0027 se o circuito exigir saída normalmente fechada, conexão de 2 fios e os limites elétricos especificados. Se precisar de saída normalmente aberta ou de outras características, compare com a ficha da versão alternativa antes da compra.

O cabo pode ser substituído por um conector ou prolongado?

A conexão indicada é cabo PVC de 2 m, 2 x 0,5 mm²; não há conector ou método de emenda especificado na ficha. Consulte o datasheet ou o fabricante para validar qualquer adaptação.

Como devo instalar e conferir a posição do sensor?

Use a condição de montagem não embutida e consulte o desenho dimensional para o espaço mecânico. Posicione e teste o alvo dentro da distância de trabalho, considerando o material e a lógica de saída.

Qual é a procedência e quem emite a nota fiscal?

As informações comerciais fornecidas para o anúncio indicam venda e entrega pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e faturamento diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza princípio indutivo para detectar alvos; neste produto, o tipo de sensor informado é indutivo (Ref.: Princípio de detecção).

Montagem não embutida

Condição de instalação declarada para o sensor; deve ser considerada no posicionamento e na fixação (Ref.: Tipo de montagem).

Saída normalmente fechada (NF)

Configuração de saída indicada como normalmente fechada; a lógica deve ser compatível com a entrada do circuito (Ref.: Configuração de saída).

Abreviação usada na ficha para a distância real de comutação, expressa como 30 ± 10 % mm (Ref.: Distância real de comutação Sr).

Grau de proteção IP67

Classificação de proteção do invólucro declarada pelo fabricante; condições específicas de exposição devem ser verificadas na documentação (Ref.: Grau de proteção).
