Sensor Indutivo IFM IB0026

Pré-visualizar: IB0026 IFM - Sensor Indutivo IFM Automação Industrial 30mm Não Embutido 20-250V AC/DC

IB0026 IFM - Sensor Indutivo IFM Automação Industrial 30mm Não Embutido 20-250V AC/DC

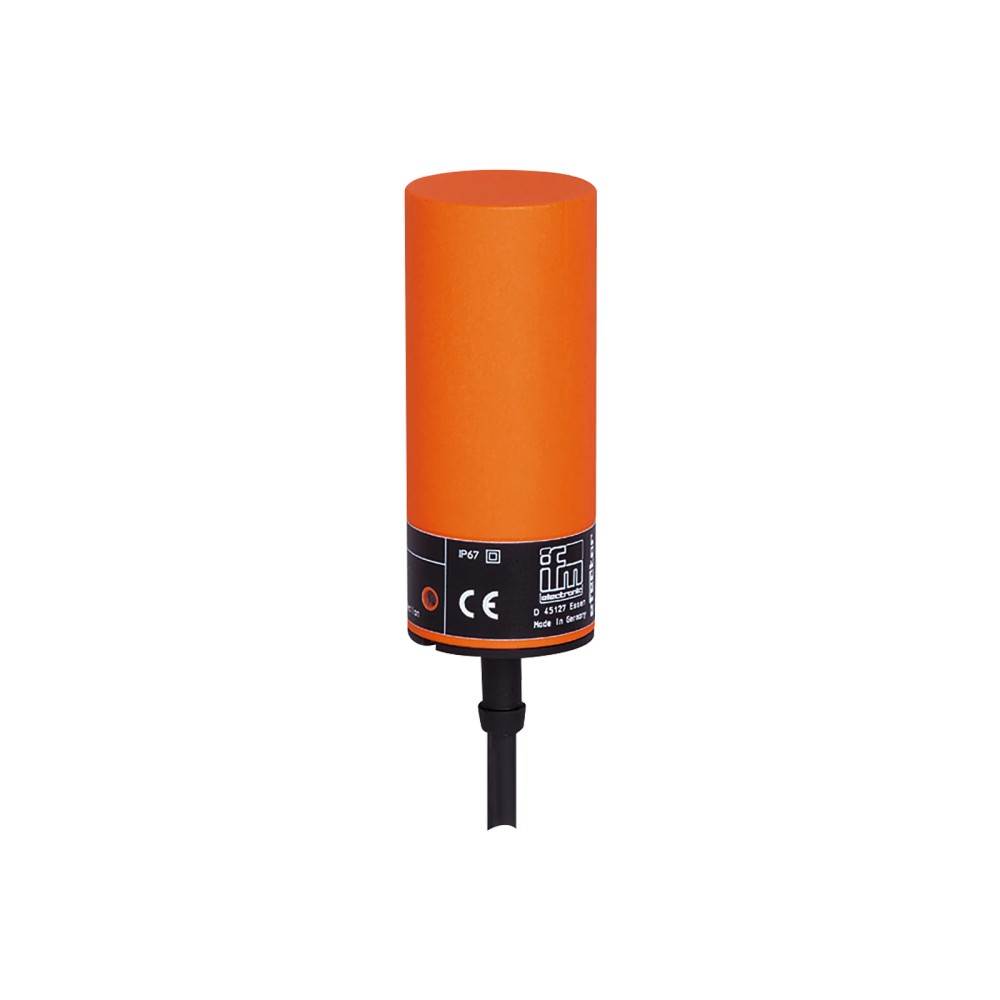

Imagem meramente ilustrativa

R$ 1.230,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IB0026
EAN: 4021179078023
NCM do produto: 85365090

Destaques do Produto Distância nominal 30...mais

Fechar menu

Saiba mais sobre: "IB0026 IFM - Sensor Indutivo IFM Automação Industrial 30mm Não Embutido 20-250V AC/DC"

Destaques do Produto

Distância nominal

30 mm; instalação não embutida

Alimentação

20–250 V AC/DC

Saída

Normalmente aberta, 2 fios

Conexão

Cabo PVC de 2 m

Ambiente

-25 a 80 °C; IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IB0026, cilíndrico, 30 mm, não embutido, 20–250 V AC/DC

O IFM IB0026 é um sensor indutivo cilíndrico para detecção de objetos metálicos em aplicações de automação industrial. Possui alcance nominal de 30 mm, montagem não embutida e saída normalmente aberta. Opera em 20–250 V AC/DC e utiliza conexão por cabo PVC de 2 m, com proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance nominal de detecção	30 mm; montagem não embutida
Tensão de operação	20–250 V AC/DC
Função de saída	Normalmente aberto
Conexão elétrica	Cabo PVC de 2 m; 2 fios x 0,5 mm²
Grau de proteção	IP 67
Temperatura ambiente	-25 a 80 °C
Frequência de comutação	25 Hz AC / 50 Hz DC
Dimensões	Ø 34 mm; comprimento de 82 mm
Material do invólucro	PBT

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais, quando a distância nominal de detecção de 30 mm e a montagem não embutida forem adequadas ao projeto.
Circuitos compatíveis com sensor de 2 fios, saída normalmente aberta e alimentação de 20–250 V AC/DC.
Instalações em que as condições ambientais estejam dentro de -25 a 80 °C e a proteção IP 67 seja apropriada.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir montagem embutida: este modelo é especificado para montagem não embutida.
Não selecionar quando forem necessários saída normalmente fechada, conexão diferente de cabo ou uma faixa de tensão fora de 20–250 V AC/DC; confirme esses requisitos no circuito e no datasheet.

APLICAÇÕES E USO

Uso informado: aplicações industriais e automação industrial para detecção indutiva de objetos metálicos.
Possibilidade de uso: detecção de presença ou posição em máquinas, desde que o alvo, a distância, a frequência de comutação e o circuito elétrico sejam compatíveis; validar a distância efetiva conforme o material do alvo e os fatores de correção informados.
Limites operacionais a considerar: montagem não embutida, ambiente de -25 a 80 °C, grau IP 67 e frequência de comutação de até 25 Hz em AC ou 50 Hz em DC. A ficha não especifica protocolos digitais nem aplicação em materiais não metálicos.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IB0026, cilíndrico, 30 mm, não embutido, 20–250 V AC/DC, verifique estes pontos:

Escolha o IB0026

Quando o projeto requer detecção indutiva não embutida com alcance nominal de 30 mm, saída normalmente aberta de 2 fios e alimentação de 20–250 V AC/DC. Verifique também a distância real de comutação indicada no datasheet e a compatibilidade do circuito de carga.

Considere outra configuração

Busque outro modelo se o projeto exigir montagem embutida, saída normalmente fechada, conexão diferente de cabo de 2 m ou frequências de comutação superiores a 25 Hz em AC ou 50 Hz em DC. A adequação depende dos requisitos elétricos e mecânicos da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo IFM IB0026	Identificação do modelo informado no anúncio.
Tipo de produto	Sensor indutivo	Tecnologia de detecção especificada.
Aplicação	Aplicações industriais / automação industrial	Aplicação informada no cadastro técnico.
Marca	IFM	Marca informada para o produto.
SKU	IB0026	Código do produto no anúncio.
GTIN	4021179078023	Identificador comercial informado.
Part number	IB0026	Código indicado nos dados prioritários do anúncio.

Dados elétricos
Tensão de operação	20–250 V AC/DC	Faixa de alimentação especificada.
Número de fios	2	Configuração elétrica informada.
Classe de proteção elétrica	II	Classe indicada na ficha técnica.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Proteção externa especificada para o circuito.
Proteção contra sobrecarga	Não	Não há proteção contra sobrecarga especificada.
Proteção contra curto-circuitos	Não	Não há proteção contra curto-circuitos especificada.
Proteção contra inversão de polaridade	Não	Não há proteção contra inversão de polaridade especificada.
Compatibilidade eletromagnética	EN 60947-5-2; EN 55011 classe B	Normas indicadas nos dados do produto.

Saídas e comutação
Função de saída	Normalmente aberta	Estado de saída indicado no anúncio.
Corrente de saída mínima	5 mA	Limite mínimo informado para a saída de comutação.
Corrente residual máxima	2,5 mA (250 V AC) / 1,3 mA (110 V AC) / 0,8 mA (24 V DC)	Valores dependentes da tensão de operação, conforme ficha.
Frequência de comutação AC	25 Hz	Frequência máxima informada para operação em AC.
Frequência de comutação DC	50 Hz	Frequência máxima informada para operação em DC.
Queda de tensão máxima da saída AC	6,5 V	Queda de tensão indicada para a saída em AC.
Queda de tensão máxima da saída DC	6 V	Queda de tensão indicada para a saída em DC.
Corrente máxima constante de saída AC	250 mA; condição indicada: 350 (…50 °C)	Valor transcrito da ficha; conferir a condição completa no datasheet do fabricante.
Corrente máxima constante de saída DC	100 mA	Limite informado para corrente contínua.
Corrente máxima de pico da saída	2200 mA; 20 ms / 0,5 Hz	Valor de pico e condição temporal informados na ficha.

Detecção e distâncias
Alcance de detecção nominal	30 mm	Alcance especificado para montagem não embutida.
Distância real de comutação Sr	30 ± 10 % mm	Tolerância informada para a distância real de comutação.
Distância de trabalho	0–24,3 mm	Faixa indicada nos dados técnicos.
Histerese	1–15 % de Sr	Valor relativo à distância real de comutação.
Variação no ponto de comutação	-10 a 10 % de Sr	Variação relativa ao valor Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados para materiais-alvo; considerar ao avaliar a distância de detecção.

Conexões elétricas
Tipo de conexão	Cabo PVC de 2 m	Cabo integrado informado no anúncio.
Condutores	2 x 0,5 mm²	Seção e quantidade indicadas na ficha.

Condições ambientais e indicação
Temperatura ambiente	-25 a 80 °C	Faixa operacional informada.
Grau de proteção	IP 67	Grau de proteção indicado para o produto.
Display / estado de comutação	1 LED amarelo	Indicador de estado especificado.

Dados mecânicos
Formato do invólucro	Cilíndrico	Formato informado para o sensor.
Montagem	Não embutido	Requisito de instalação mecânica especificado.
Dimensões	Ø 34 mm; comprimento de 82 mm	Dimensões declaradas nos dados prioritários do anúncio.
Material do invólucro	PBT	Material informado na ficha técnica.
Peso	258,3 g	Peso indicado nos dados do catálogo.
MTTF	607 anos	Valor informado no catálogo; MTTF é uma métrica estatística, não uma vida útil garantida.
Acessório incluído	1 arruela de fixação	Material incluído indicado no cadastro técnico.

COMPATIBILIDADE

Comunicação

• Sensor indutivo de comutação; não há protocolo de comunicação digital especificado na ficha.

Conexões

Elétrica Cabo PVC de 2 m, 2 fios x 0,5 mm². Alimentação de 20–250 V AC/DC; saída normalmente aberta. A ficha informa corrente mínima de saída de 5 mA e não informa proteção contra curto-circuitos, sobrecarga ou inversão de polaridade. Consultar o datasheet para dimensionamento e proteção do circuito.

Processo Não há conexão de processo especificada; a conexão elétrica é feita por cabo integrado. A instalação mecânica é cilíndrica e não embutida. Dimensões informadas: Ø 34 mm e comprimento de 82 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito de detecção compatível com sensor de 2 fios, saída normalmente aberta e tensão de 20–250 V AC/DC	✓	Essas características correspondem às especificações informadas para o IB0026; confirme a carga e as correntes do circuito no datasheet.
Montagem que requer sensor embutido na superfície metálica	✗	O produto é especificado para montagem não embutida.
Aplicação que exige saída normalmente fechada	✗	A função de saída especificada é normalmente aberta.
Aplicação acima de 25 Hz em AC ou 50 Hz em DC	✗	As frequências máximas de comutação informadas são 25 Hz em AC e 50 Hz em DC.
Instalação em ambiente entre -25 e 80 °C, com proteção IP 67 requerida	✓	A faixa de temperatura ambiente e o grau de proteção informados abrangem essas condições; confirme a exposição real e os requisitos da instalação.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IB0026, cilíndrico, 30 mm, não embutido, 20–250 V AC/DC

Confirme no projeto que a montagem requerida é não embutida e que há espaço para as dimensões indicadas no desenho.
Verifique se a tensão do circuito está entre 20 e 250 V AC/DC e se a carga atende aos limites elétricos do datasheet.
Instale o sensor com o alvo e a geometria previstos, considerando o alcance nominal e os fatores de correção por material.
Conecte o cabo integrado de 2 fios conforme o esquema elétrico oficial do fabricante; não deduza a identificação dos condutores sem consultar a documentação.
Implemente a proteção externa especificada: fusível miniatura rápido de até 2 A, conforme IEC 60127-2, folha 1.
Após energizar, confira o chaveamento e o indicador LED amarelo; valide a detecção nas condições reais de operação.

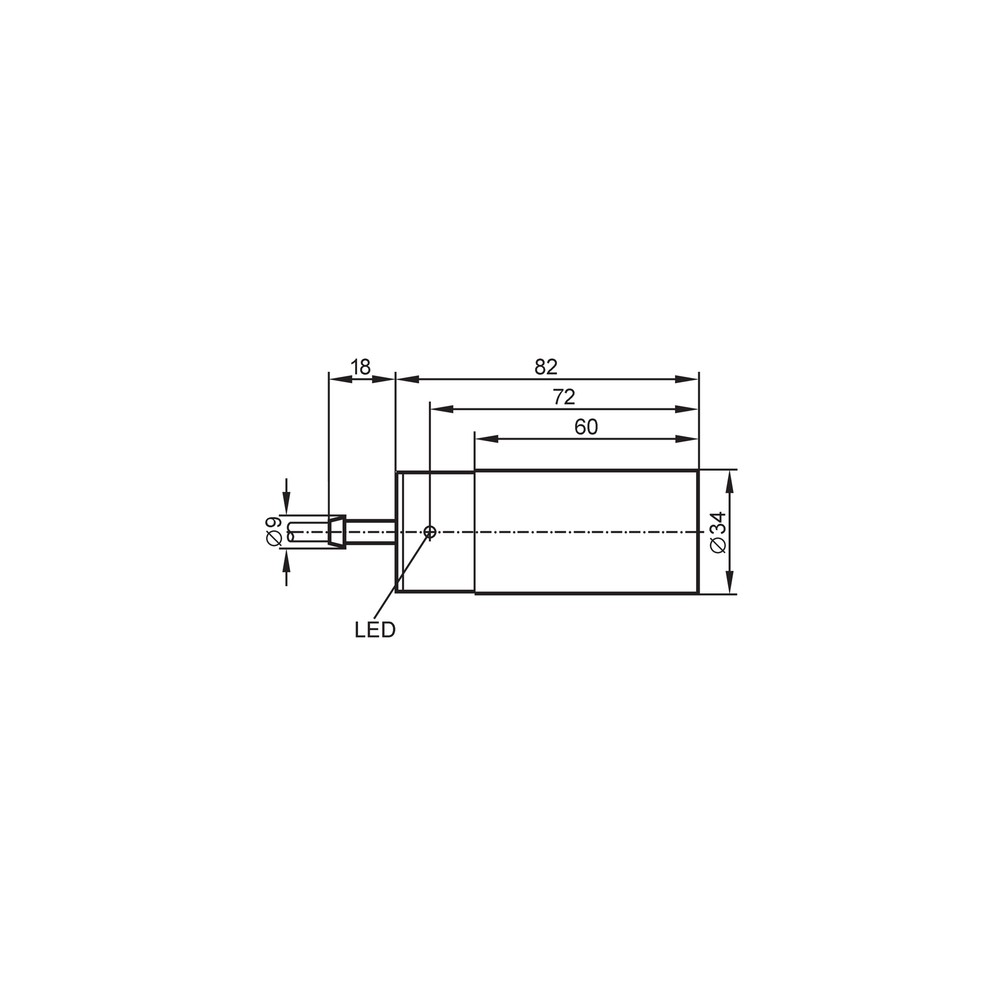

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

1 arruela de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa especificada, ligação incorreta ou alvo fora da distância de trabalho efetiva.	Meça a alimentação, confira o circuito de 2 fios no datasheet e teste a detecção considerando o material do alvo e a distância de trabalho indicada.
A carga permanece acionada ou apresenta corrente mesmo sem detecção.	A corrente residual máxima da saída pode ser relevante para a carga conectada.	Meça a corrente na condição sem comutação e compare com os valores especificados para a tensão AC ou DC utilizada; confira também a compatibilidade da carga no datasheet.
O estado de saída oscila ou não acompanha mudanças rápidas do alvo.	Frequência de comutação requerida superior ao limite informado ou variação do ponto de comutação na aplicação.	Compare a frequência do processo com 25 Hz em AC ou 50 Hz em DC e observe o LED amarelo durante o teste.
O sensor não indica estado apesar de haver alimentação.	Falha de conexão, ausência de alvo dentro da distância de detecção ou condição elétrica fora dos limites do circuito.	Verifique alimentação, ligações, carga e presença do alvo; consulte o esquema elétrico e os limites de operação no datasheet antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IB0026 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IB0026 e para que serve?

É um sensor indutivo cilíndrico destinado à detecção de objetos metálicos em aplicações de automação industrial. Seu modelo é especificado para montagem não embutida e saída normalmente aberta.

O IB0026 funciona em AC e DC e qual cabo acompanha?

Sim, a faixa de operação informada é de 20–250 V AC/DC. O sensor possui cabo PVC integrado de 2 m, com 2 fios de 0,5 mm².

Este sensor serve para montagem embutida?

Não; a ficha especifica montagem não embutida. Para instalação embutida, selecione um modelo cuja especificação mecânica permita essa montagem.

Posso usar o IB0026 com saída normalmente fechada?

Não, a função de saída informada para este modelo é normalmente aberta. Se o circuito exigir normalmente fechada, será necessário selecionar uma versão com essa função.

O sensor está alimentado, mas não detecta o alvo; o que devo verificar?

Confira se a alimentação está dentro de 20–250 V AC/DC, se a ligação de 2 fios segue o esquema oficial e se o alvo está na distância de trabalho aplicável. Considere também os fatores de correção informados para o material do alvo.

A carga fica acionada mesmo sem detectar; o que pode estar acontecendo?

Uma possibilidade é a corrente residual da saída, cujos valores dependem da tensão aplicada. Meça a corrente no estado sem comutação e compare com os limites da ficha antes de trocar o sensor.

É melhor comprar um kit ou somente o sensor?

O cadastro informa o sensor e uma arruela de fixação incluída, mas não descreve um kit separado. Verifique se a arruela atende à montagem prevista e consulte o fornecedor para confirmar o conteúdo comercial do item.

Quando devo escolher o IB0026 em vez de outro sensor indutivo?

Escolha-o quando forem compatíveis a montagem não embutida, a saída normalmente aberta de 2 fios, a faixa de 20–250 V AC/DC e os limites de comutação de 25 Hz AC ou 50 Hz DC. Para montagem embutida, saída normalmente fechada ou frequência superior, selecione uma configuração compatível com esses requisitos.

Como faço a instalação elétrica do IB0026?

Use o esquema elétrico do datasheet do fabricante para identificar a ligação do cabo de 2 fios; a ficha resumida não informa a identificação dos condutores. Preveja também o fusível rápido especificado e valide o circuito antes da energização.

O IB0026 inclui algum acessório?

O material incluído informado é uma arruela de fixação. A ficha não lista outros acessórios.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo; neste produto, a aplicação indicada é a detecção de objetos metálicos. (Ref.: Tipo de sensor: indutivo)

Montagem não embutida

Configuração de instalação especificada para o sensor; deve ser respeitada no projeto mecânico. (Ref.: Montagem: não embutido)

Distância real de comutação (Sr)

Distância real de comutação indicada para o sensor, com tolerância declarada pelo fabricante. (Ref.: 30 ± 10 % mm)

Histerese

Diferença entre os pontos de comutação e desligamento, expressa em relação a Sr. (Ref.: 1–15 % de Sr)

Grau de proteção IP 67

Classificação de proteção do invólucro indicada na ficha do produto. (Ref.: Grau de proteção: IP 67)
