Sensor Indutivo IFM IB0026 - 30mm, 20-250V AC/DC

Pré-visualizar: IB0026 IFM - Sensor Indutivo ifm Automação Industrial 30mm, 20-250V AC/DC, IP67

IB0026 IFM - Sensor Indutivo ifm Automação Industrial 30mm, 20-250V AC/DC, IP67

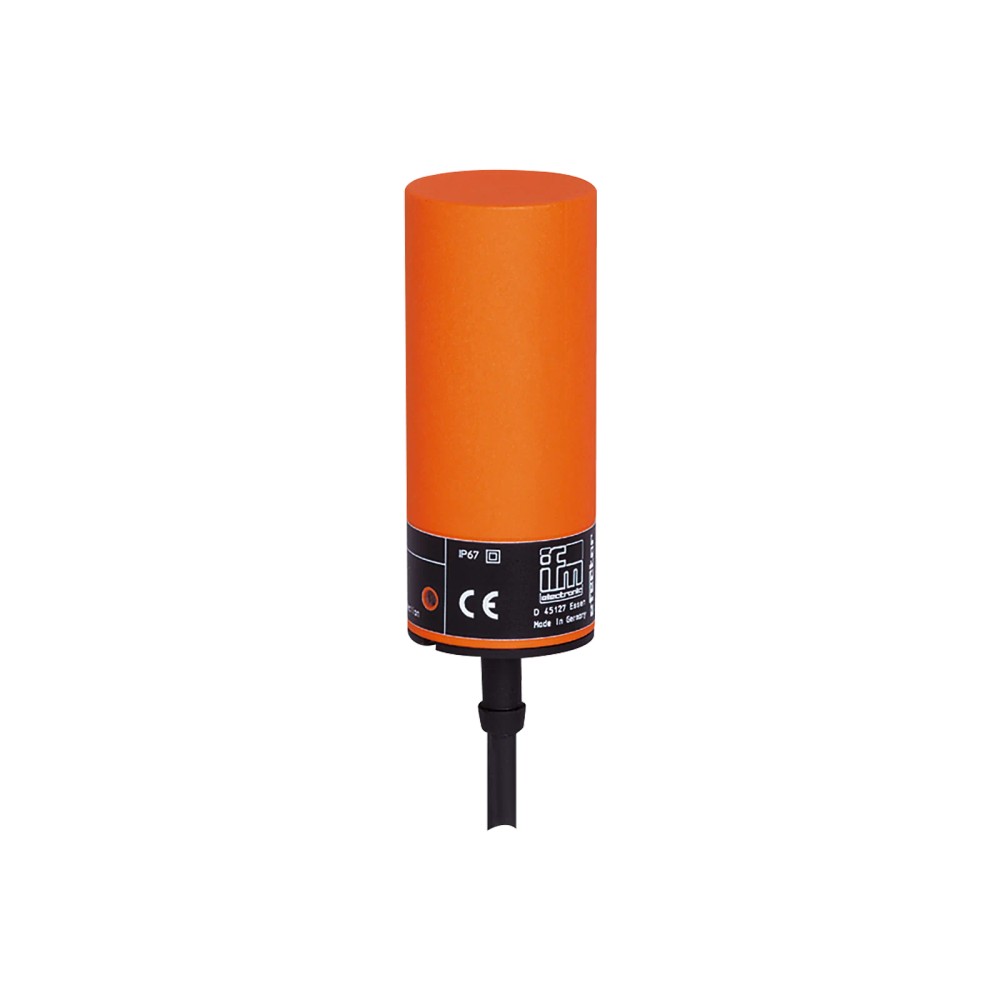

Imagem meramente ilustrativa

R$ 1.230,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IB0026
EAN: 4021179078023
NCM do produto: 85365090

Destaques do Produto Alcance nominal 30...mais

Fechar menu

Saiba mais sobre: "IB0026 IFM - Sensor Indutivo ifm Automação Industrial 30mm, 20-250V AC/DC, IP67"

Destaques do Produto

Alcance nominal

30 mm; sensor não embutido

Alimentação

20–250 V AC/DC

Saída

Normalmente aberta, 2 fios

Conexão

Cabo PVC de 2 m

Proteção do invólucro

IP67

Frequência de comutação

25 Hz AC / 50 Hz DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IB0026, cilíndrico, alcance de detecção de 30 mm, não embutido, 20–250 V AC/DC

O IFM IB0026 é um sensor indutivo cilíndrico para detectar objetos metálicos em aplicações de automação industrial. Possui alcance nominal de 30 mm, montagem não embutida e saída normalmente aberta. Opera com alimentação de 20–250 V AC/DC e utiliza conexão por cabo PVC de 2 m, com proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo cilíndrico
Alcance de detecção	30 mm; montagem não embutida
Tensão de operação	20–250 V AC/DC
Função de saída	Normalmente aberto
Número de fios	2 fios
Conexão elétrica	Cabo PVC de 2 m; 2 × 0,5 mm²
Grau de proteção	IP67
Temperatura ambiente	−25 a 80 °C
Frequência de comutação	25 Hz AC / 50 Hz DC
Dimensões do invólucro	Ø 34 × 82 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais, dentro do alcance especificado e das condições ambientais informadas.
Instalações que aceitem sensor não embutido, saída normalmente aberta de 2 fios e alimentação de 20–250 V AC/DC.
Aplicações em que a frequência de comutação de até 25 Hz em AC ou 50 Hz em DC seja compatível com o ciclo de detecção.

⚠ Considere outro se precisa de:

Não selecionar para instalações que exijam montagem embutida: este modelo é especificado como não embutido.
Não selecionar quando forem necessários alcance, frequência de comutação ou saída diferentes dos especificados; confirme os requisitos da aplicação antes da compra.
Não presumir detecção de materiais não metálicos: trata-se de um sensor indutivo e a ficha não especifica detecção desses materiais.

APLICAÇÕES E USO

Detecção de objetos metálicos em máquinas e sistemas de automação industrial, conforme a aplicação indicada para o produto; a distância efetiva depende do material e dos fatores de correção informados.
Uso em instalações com temperatura ambiente entre −25 e 80 °C e grau de proteção IP67 declarado, respeitando a montagem e as condições descritas pelo fabricante.
Possibilidade de uso em circuitos de comutação AC ou DC dentro da faixa de tensão informada. A adequação depende dos limites de corrente, da carga e do esquema de ligação especificados no datasheet.
Não há informação na ficha que comprove desempenho para um processo, velocidade de linha ou material específico além dos fatores de correção listados; valide a aplicação com o datasheet e teste de instalação.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IB0026, cilíndrico, alcance de detecção de 30 mm, não embutido, 20–250 V AC/DC, verifique estes pontos:

Escolha o IB0026 quando

A aplicação exigir detecção indutiva com alcance nominal de 30 mm, montagem não embutida, saída normalmente aberta de 2 fios e alimentação dentro da faixa de 20–250 V AC/DC.

Considere outro modelo quando

O projeto exigir montagem embutida, outro tipo de saída, conexão diferente, frequência de comutação superior à especificada ou condições fora da temperatura ambiente de −25 a 80 °C. Compare a ficha do modelo alternativo com os requisitos elétricos e mecânicos da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação informada para o produto.
Modelo	IB0026	Código do produto na fonte primária.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha do produto.
Marca	IFM	Marca informada no anúncio.

Dados de detecção e montagem
Alcance de detecção	30 mm; não embutido	Alcance nominal informado; instalação especificada como não embutida.
Distância real de comutação Sr	30 ± 10 % mm	Valor real de comutação indicado na ficha.
Distância de trabalho	0...24,3 mm	Faixa de trabalho informada no datasheet.
Histerese	1...15 % de Sr	Percentual referido à distância real de comutação Sr.
Variação no ponto de comutação	−10...10 % de Sr	Variação referida a Sr, conforme ficha.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores de correção especificados por material; considerar ao avaliar a distância de detecção.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação informada pelo fabricante.
Número de fios	2 fios	Configuração da conexão elétrica.
Classe de proteção	II	Classe de proteção elétrica informada na ficha.
Corrente de saída mínima	5 mA	Valor mínimo especificado para a corrente de saída.
Corrente residual máxima	2,5 mA a 250 V AC / 1,3 mA a 110 V AC / 0,8 mA a 24 V DC	Valores máximos informados para as tensões indicadas.
Queda de tensão máxima da saída de comutação AC	6,5 V	Valor máximo especificado para operação em AC.
Queda de tensão máxima da saída de comutação DC	6 V	Valor máximo especificado para operação em DC.
Corrente máxima constante da saída AC	250 mA; condição indicada: 350 (...50 °C)	Valor transcrito da ficha; consulte o datasheet para interpretação completa da condição entre parênteses.
Corrente máxima constante da saída DC	100 mA	Limite constante de saída em DC indicado na ficha.
Corrente máxima de pico da saída de comutação	2200 mA; 20 ms / 0,5 Hz	Valor de pico e condição temporal especificados.
Proteção necessária	Fusível miniatura rápido conforme IEC 60127-2, folha 1; ≤ 2 A	Requisito de proteção informado no datasheet.
Proteção contra curto-circuitos	Não	A ficha informa que não há essa proteção.
Proteção contra sobrecarga	Não	A ficha informa que não há essa proteção.
Proteção contra inversão de polaridade	Não	A ficha informa que não há essa proteção.

Saídas e comutação
Função de saída	Normalmente aberto	Estado funcional da saída especificado.
Frequência de comutação AC	25 Hz	Frequência máxima indicada para AC.
Frequência de comutação DC	50 Hz	Frequência máxima indicada para DC.

Conexão elétrica
Tipo de conexão	Cabo PVC de 2 m	Comprimento e material do cabo informados.
Condutores	2 × 0,5 mm²	Seção e quantidade de condutores indicadas na ficha.

Condições ambientais e conformidade
Temperatura ambiente	−25...80 °C	Faixa de temperatura ambiente de operação informada.
Grau de proteção	IP67	Grau de proteção declarado para o invólucro; observar instalação e condições de uso especificadas pelo fabricante.
Compatibilidade eletromagnética	EN 60947-5-2; EN 55011 classe B	Normas listadas na ficha do produto.

Dados mecânicos
Formato do invólucro	Cilíndrico	Formato informado na ficha.
Diâmetro do invólucro	Ø 34 mm	Dimensão indicada para o invólucro.
Comprimento	82 mm	Dimensão indicada para o comprimento.
Material do invólucro	PBT	Material informado para o invólucro.
Peso	258,3 g	Peso listado no conjunto de atributos do produto.
Material incluído	1 arruela de fixação	Componente indicado como incluído na ficha.

Displays e elementos de operação
Indicação de estado	1 LED amarelo	A ficha identifica o LED como indicação do estado de chaveamento.

Dados de confiabilidade
MTTF	607 anos	Valor de MTTF declarado no conjunto de dados do produto; não representa prazo de vida garantido.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado; a ficha identifica uma saída de comutação normalmente aberta.

Conexões

Elétrica Cabo PVC de 2 m, com 2 fios de 0,5 mm². Alimentação especificada: 20–250 V AC/DC. Verifique no datasheet o esquema de ligação e os requisitos de proteção antes de energizar. A ficha informa fusível miniatura rápido de até 2 A conforme IEC 60127-2, folha 1; não informa proteção contra curto-circuito, sobrecarga ou inversão de polaridade.

Processo Não há conexão de processo roscada especificada. O sensor tem invólucro cilíndrico de Ø 34 mm e montagem não embutida; confirme suporte e espaço mecânico na instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada ou circuito que aceite sensor indutivo de 2 fios, normalmente aberto, na faixa de 20–250 V AC/DC	✓	As características elétricas e a função de saída correspondem às especificações informadas; confirme o esquema de ligação com o datasheet.
Instalação que exija montagem embutida	✗	O IB0026 é especificado para montagem não embutida.
Aplicação que demande comunicação IO-Link ou outro protocolo digital	✗	A ficha não especifica protocolo de comunicação; informa saída de comutação normalmente aberta.
Ambiente com temperatura ambiente entre −25 e 80 °C	✓	Essa é a faixa de temperatura ambiente especificada para o sensor.
Aplicação que exija frequência de comutação superior a 25 Hz em AC ou 50 Hz em DC	✗	A frequência especificada é 25 Hz em AC e 50 Hz em DC.
Detecção de materiais não metálicos como requisito confirmado	✗	A ficha identifica o produto como sensor indutivo, mas não especifica detecção de materiais não metálicos.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IB0026, cilíndrico, alcance de detecção de 30 mm, não embutido, 20–250 V AC/DC

Confirme que o modelo e os requisitos da aplicação correspondem a sensor não embutido, saída normalmente aberta de 2 fios e alimentação de 20–250 V AC/DC.
Consulte o datasheet para identificar os condutores e o esquema de ligação antes de conectar o sensor.
Instale o sensor em suporte adequado ao invólucro cilíndrico e às dimensões indicadas; respeite a montagem não embutida.
Posicione o alvo metálico dentro da distância de trabalho indicada e considere o fator de correção correspondente ao material.
Instale a proteção por fusível miniatura rápido conforme IEC 60127-2, folha 1, com valor de até 2 A, conforme a ficha.
Após a instalação, energize nas condições especificadas e verifique o LED amarelo de estado de chaveamento e a resposta da saída.

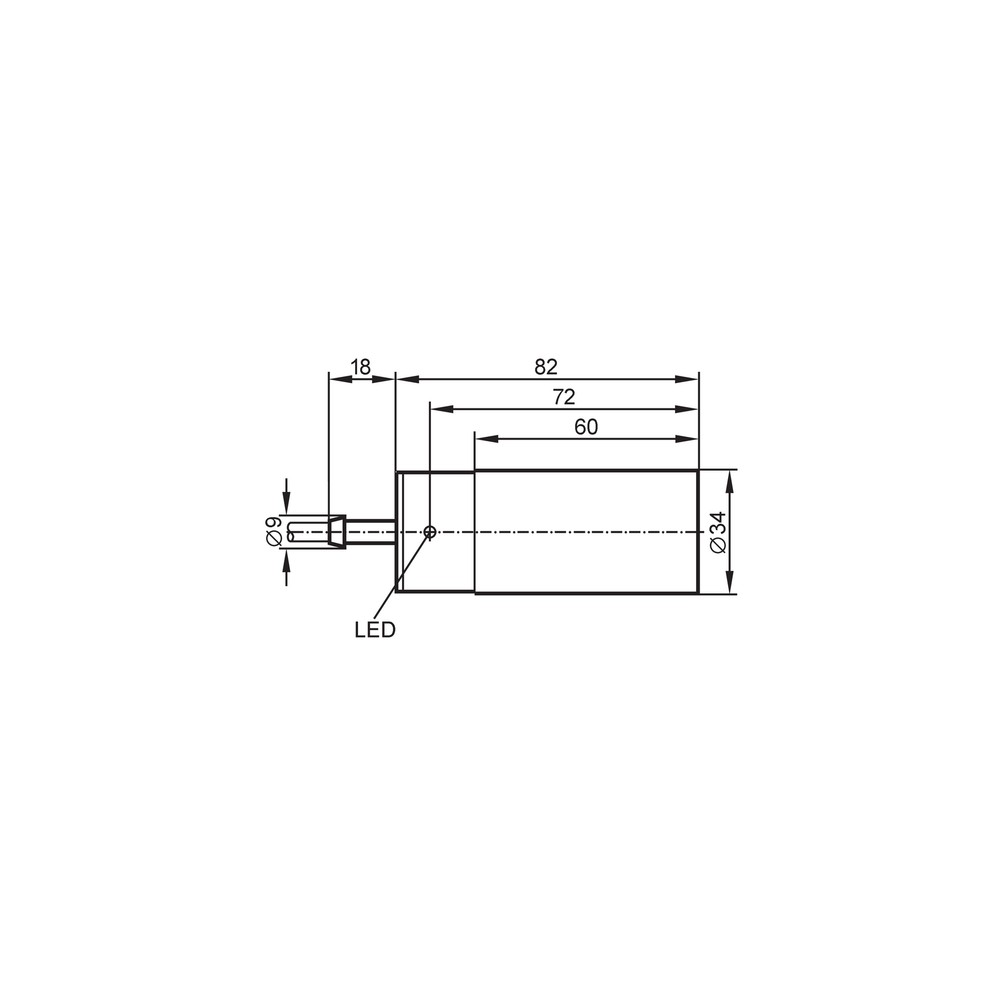

Diagrama Elétrico Desenho Dimensional

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída permanece acionada ou não muda de estado durante a detecção.	Alvo fora da distância de trabalho, material com fator de correção inferior ao aço ou instalação incompatível com montagem não embutida.	Verifique a posição e o material do alvo, compare a distância com a faixa de trabalho e consulte os fatores de correção da ficha.
O sensor não sinaliza a comutação.	Alimentação fora da faixa especificada ou ligação dos dois fios incompatível com o circuito.	Meça a tensão de alimentação e confira o esquema elétrico do datasheet antes de substituir o sensor.
A carga permanece parcialmente energizada quando a saída está desligada.	Corrente residual da saída, cujo valor máximo depende da tensão de operação.	Meça a corrente residual nas condições do circuito e compare com os valores especificados para a tensão utilizada.
O sensor ou a carga falha após uma sobrecorrente ou curto-circuito.	O modelo não especifica proteção contra curto-circuito nem contra sobrecarga; a proteção externa pode estar ausente ou inadequada.	Desenergize o circuito, verifique fusível e carga e confirme a proteção miniatura rápida de até 2 A indicada na ficha antes de voltar a operar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IB0026 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IB0026 e para que tipo de aplicação serve?

É um sensor indutivo cilíndrico indicado para aplicações industriais e automação. Detecta objetos metálicos dentro das condições de alcance e montagem especificadas.

Quais são a alimentação e o tipo de saída deste sensor?

Opera entre 20 e 250 V AC/DC e possui saída normalmente aberta de 2 fios. Consulte o datasheet para a ligação correspondente ao circuito.

O que acompanha o produto?

A ficha informa uma arruela de fixação como material incluído. O sensor possui cabo PVC de 2 m.

Este modelo serve para montagem embutida?

Não. O IB0026 é especificado para montagem não embutida.

Ele detecta plástico ou outros materiais não metálicos?

A ficha identifica o IB0026 como sensor indutivo e não especifica detecção de materiais não metálicos. Para esse requisito, confirme a tecnologia necessária com o fabricante.

O sensor não comuta; o que devo verificar antes de trocá-lo?

Verifique primeiro a tensão de alimentação, a ligação dos dois fios e a posição do alvo em relação à distância de trabalho. Considere também o material do alvo e o fator de correção correspondente.

A carga fica energizada mesmo quando o sensor parece desligado; qual pode ser a causa?

Uma causa possível é a corrente residual da saída, que varia conforme a tensão aplicada. Compare a medição com os valores máximos informados no datasheet e avalie a compatibilidade com a carga.

Quando escolher este modelo em vez de outro sensor indutivo?

Escolha o IB0026 se a aplicação requer 30 mm de alcance nominal, montagem não embutida, saída normalmente aberta de 2 fios e alimentação de 20–250 V AC/DC. Se algum desses requisitos ou a frequência necessária não corresponder, compare com outro modelo.

Como devo instalar e verificar o funcionamento?

Siga o esquema de ligação do datasheet, respeite a montagem não embutida e use a proteção por fusível indicada. Após a instalação, verifique a mudança de estado e o LED amarelo.

Qual frequência de comutação devo considerar na seleção?

A ficha informa 25 Hz em AC e 50 Hz em DC. Se o ciclo da aplicação exigir valores superiores, selecione um modelo cuja especificação atenda ao requisito.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza princípio indutivo para detectar objetos; este modelo é especificado para aplicação industrial.

Montagem não embutida

Configuração de instalação indicada para o sensor e que deve ser considerada no projeto mecânico.

Histerese

Diferença entre os pontos de acionamento e desacionamento, expressa como percentual de Sr na ficha.

Corrente residual

Corrente que pode permanecer na saída conforme tensão e estado de comutação; deve ser considerada na compatibilidade com a carga.

Grau de proteção IP67

Classificação de proteção do invólucro declarada na ficha do produto; as condições de instalação e uso devem seguir o datasheet.
