Sensor Indutivo IFM IB0016 - 20mm Não Embutido

Pré-visualizar: IB0016 IFM - Sensor Indutivo IFM Automação Industrial 20mm Não Embutido IP65

IB0016 IFM - Sensor Indutivo IFM Automação Industrial 20mm Não Embutido IP65

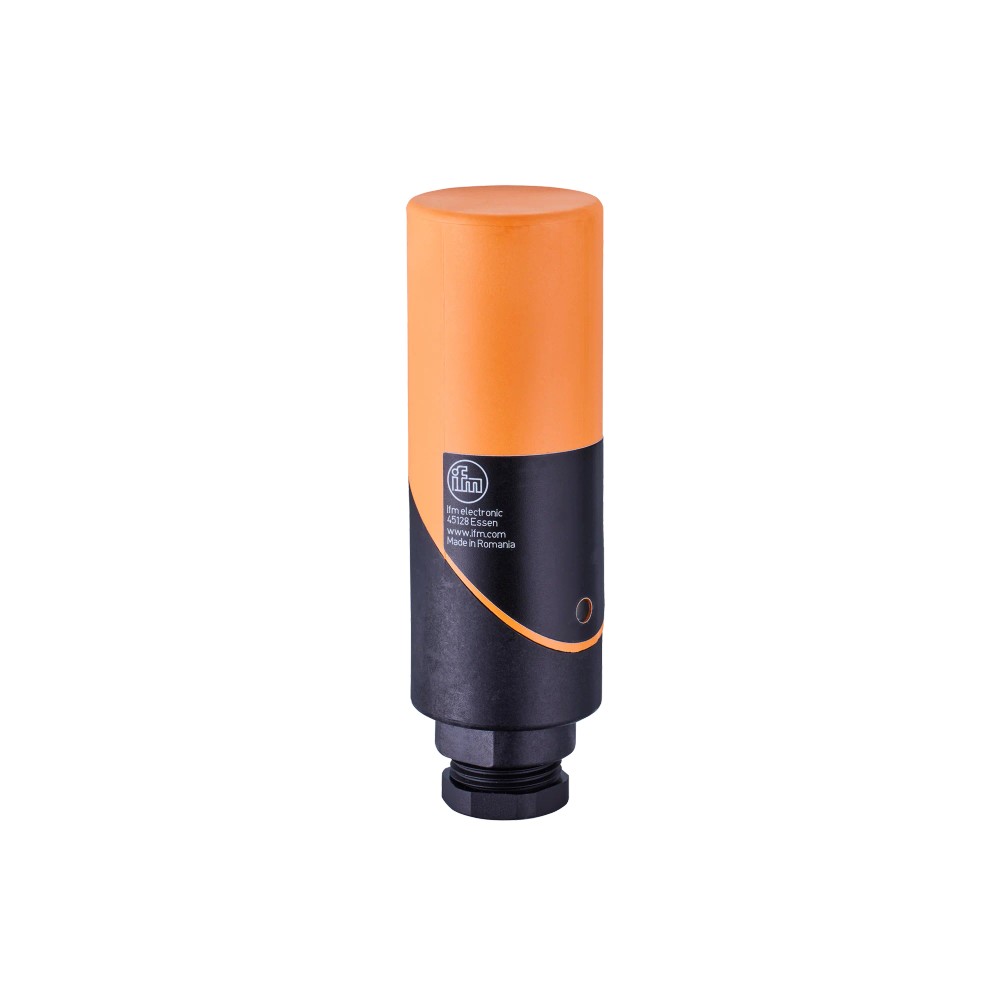

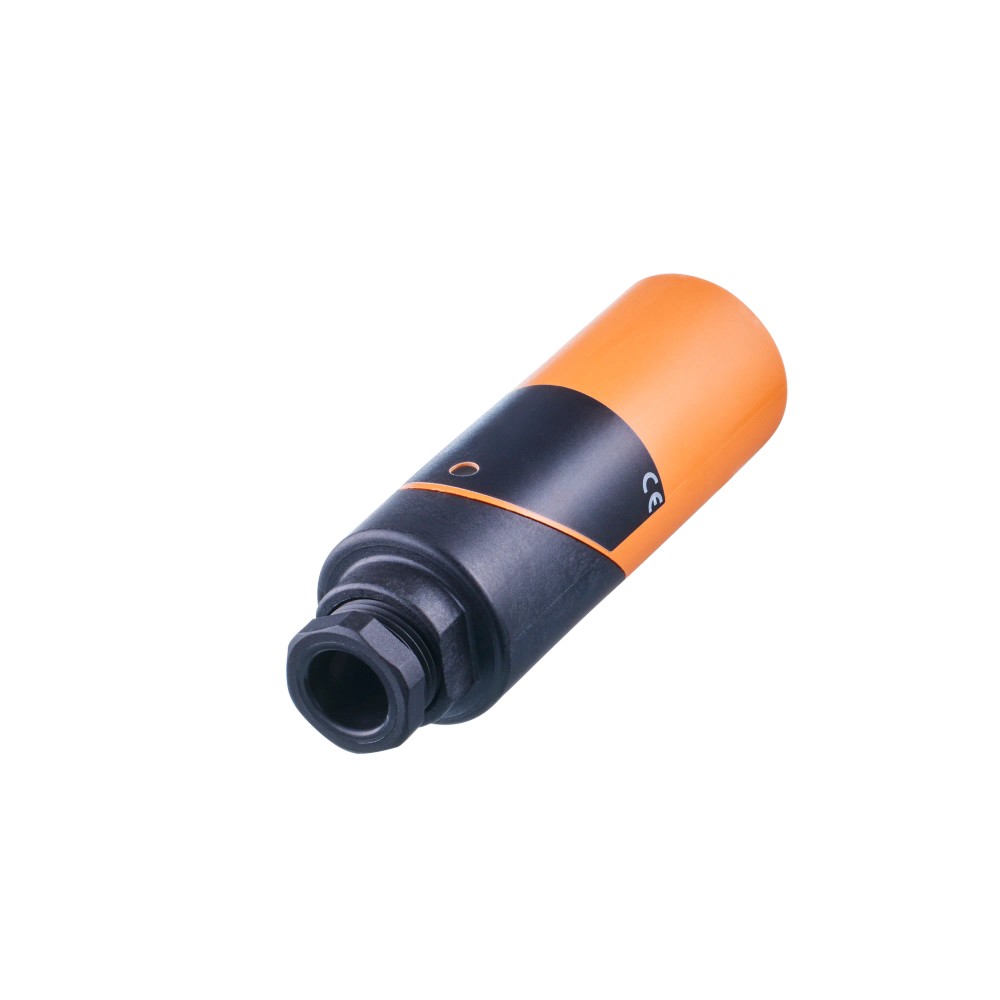

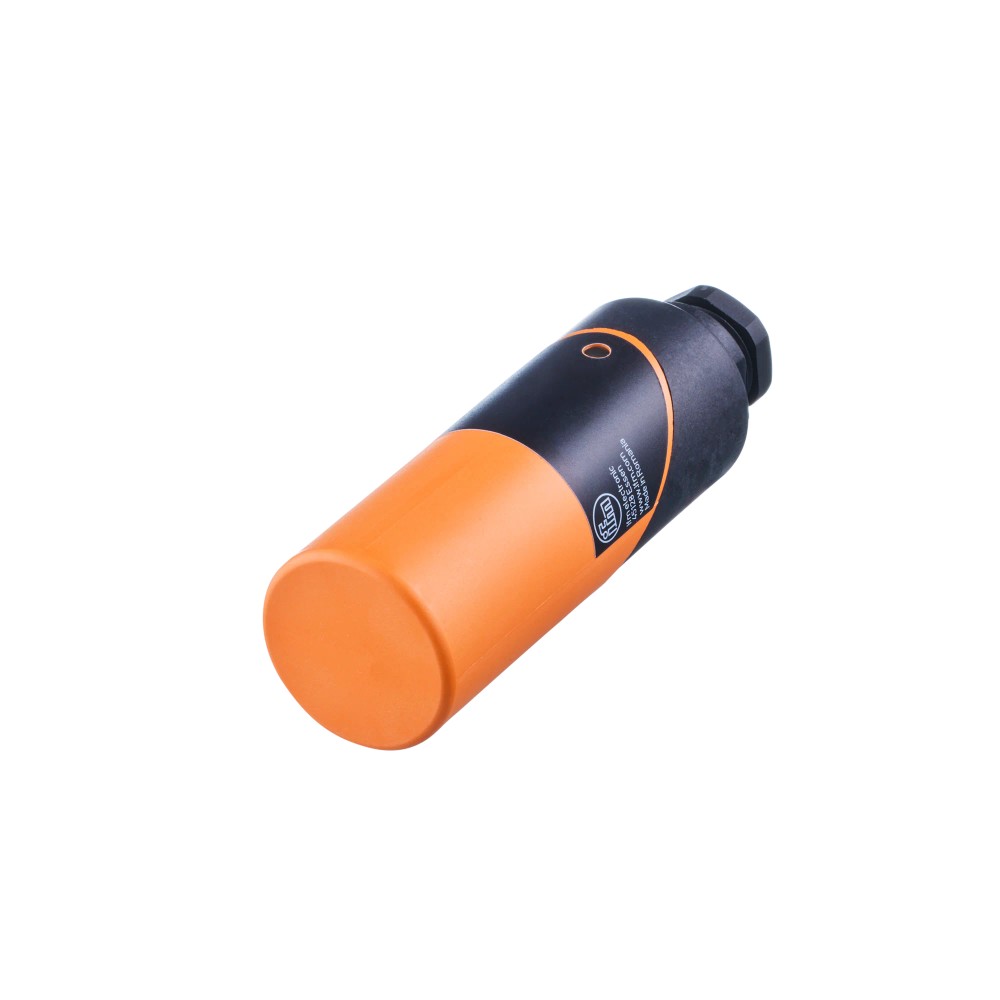

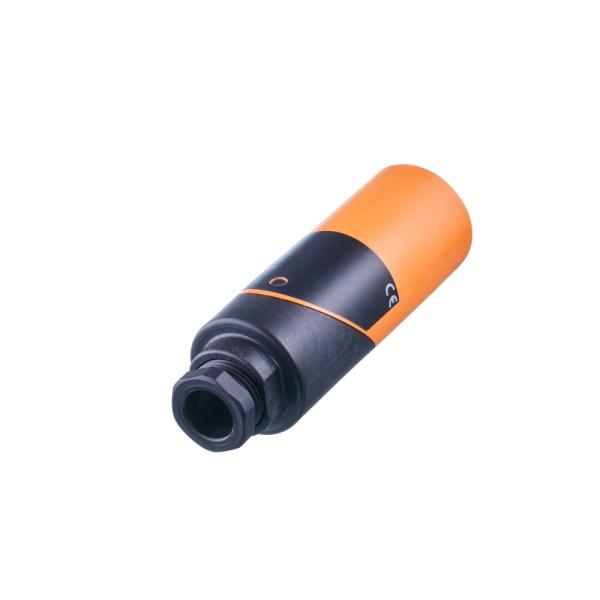

Imagem meramente ilustrativa

R$ 1.278,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IB0016
EAN: 4021179077927
NCM do produto: 85365090

Destaques do Produto Alcance nominal 20 mm...mais

Fechar menu

Saiba mais sobre: "IB0016 IFM - Sensor Indutivo IFM Automação Industrial 20mm Não Embutido IP65"

Destaques do Produto

Alcance nominal

20 mm

Montagem

Não embutido

Alimentação

20...250 V AC/DC

Saída

Abertura / fechamento selecionável

Ligação

2 fios, terminais

Proteção do invólucro

IP65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IB0016 IFM — Sensor indutivo cilíndrico, 20 mm, não embutido, IP65

O IFM IB0016 é um sensor indutivo para detecção de objetos metálicos em aplicações industriais. Possui alcance nominal de detecção de 20 mm, montagem não embutida e saída de abertura/fechamento selecionável. Opera com alimentação de 20 a 250 V AC/DC e conexão elétrica por terminais.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IB0016
Tipo	Sensor indutivo cilíndrico, não embutido
Alcance de detecção	20 mm
Tensão de operação	20...250 V AC/DC
Função de saída	Abertura / fechamento, selecionável
Conexão elétrica	2 fios, terminais até 2,5 mm²
Grau de proteção	IP65
Temperatura ambiente	-25...80 °C
Dimensões	Ø 34 × 98 mm
Frequência de comutação	25 Hz AC / 50 Hz DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais, respeitando a distância de trabalho de 0...16,2 mm e as condições elétricas e ambientais especificadas.
Instalações que exijam sensor cilíndrico não embutido e comutação por saída selecionável de abertura ou fechamento.
Circuitos compatíveis com alimentação de 20...250 V AC/DC e conexão por terminais.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir detecção além da distância de trabalho de 0...16,2 mm; os 20 mm correspondem ao alcance nominal de detecção.
Não selecionar para instalações que exijam grau de proteção superior ao IP65 ou operação fora de -25...80 °C.
Não utilizar sem avaliar a proteção elétrica: o produto não possui proteção contra curto-circuitos, sobrecarga ou inversão de polaridade.

APLICAÇÕES E USO

Aplicação declarada: automação industrial para detecção indutiva de objetos, desde que a distância real de trabalho, o material-alvo e os limites elétricos sejam considerados.
Possibilidade de uso inferida: monitoramento de presença ou posição de peças metálicas em máquinas. A adequação deve ser confirmada pela distância de trabalho, pelos fatores de correção do material e pela frequência de comutação exigida.
Pode ser aplicado em ambiente dentro de -25...80 °C e com exigência de proteção até IP65; a faixa Ta indicada para certificação UL é 0...40 °C.
Não é possível afirmar adequação a objetos não metálicos ou a uma distância de detecção além de 16,2 mm de trabalho com base nos dados fornecidos.

COMO ESCOLHER

Antes de comprar o IB0016 IFM — Sensor indutivo cilíndrico, 20 mm, não embutido, IP65, verifique estes pontos:

Escolha o IB0016 quando

A aplicação exigir detecção indutiva, montagem não embutida, alcance nominal de 20 mm, alimentação de 20...250 V AC/DC e saída de abertura/fechamento selecionável. Considere a distância de trabalho especificada de 0...16,2 mm no projeto.

Considere outra configuração quando

A instalação não puder acomodar o invólucro Ø 34 × 98 mm, exigir distância de trabalho superior a 16,2 mm, proteção acima de IP65 ou temperatura fora da faixa de -25...80 °C. Confira também se a frequência necessária excede 25 Hz em AC ou 50 Hz em DC.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo IFM IB0016	Código do produto informado no anúncio.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha.
Designação	IB-2020-ABOA	Designação técnica registrada nos dados do produto.
Part number do anúncio	IB0016	Código prioritário do anúncio; o catálogo associado também registra IBE2020-FBOA como part number.
Categoria	Sensor indutivo	Classificação do produto.

Dados elétricos e conexão
Tensão de operação	20...250 V AC/DC	Faixa declarada de alimentação.
Conexão elétrica	2 fios, por terminais	Tipo de ligação indicado na ficha.
Seção dos terminais	Até 2,5 mm²	Limite indicado para os condutores nos terminais.
Revestimento do cabo	Ø 7...13 mm	Faixa informada para o diâmetro externo do cabo.
Prensa-cabo	M20 × 1,5	Rosca de entrada indicada nos dados de conexão.
Corrente de saída mínima	5 mA	Valor mínimo especificado para a corrente de saída.
Corrente residual máxima	2,5 mA a 250 V AC; 1,3 mA a 110 V AC; 0,8 mA a 24 V DC	Valores declarados conforme a tensão de operação.
Queda de tensão máxima da saída AC	6,5 V	Queda máxima especificada para a saída em AC.
Queda de tensão máxima da saída DC	6 V	Queda máxima especificada para a saída em DC.
Corrente máxima constante da saída AC	250 mA; 350 mA até 50 °C	Valores de corrente constante informados para a saída AC.
Corrente máxima constante da saída DC	100 mA	Limite de corrente constante informado para a saída DC.
Corrente máxima de pico da saída	2200 mA; 20 ms / 0,5 Hz	Condição de pico especificada na ficha; não equivale à corrente constante.
Proteção contra curto-circuitos	Não	A ficha declara ausência dessa proteção.
Proteção contra sobrecarga	Não	A ficha declara ausência dessa proteção.
Proteção contra inversão de polaridade	Não	A ficha declara ausência dessa proteção.
Proteção elétrica necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Proteção externa indicada na ficha.
Classe de proteção elétrica	II	Classe de proteção declarada.
Compatibilidade eletromagnética	EN 60947-5-2 / EN 55011 classe B	Normas EMC informadas para o produto.

Saídas e comutação
Função de saída	Abertura / fechamento, selecionável	Função selecionável indicada no anúncio.
Frequência de comutação AC	25 Hz	Limite especificado para operação AC.
Frequência de comutação DC	50 Hz	Limite especificado para operação DC.
Indicador de estado	1 LED amarelo de status de chaveamento	Elemento visual de indicação declarado na ficha.

Detecção e desvios
Alcance de detecção	20 mm	Alcance nominal informado no anúncio.
Distância de trabalho	0...16,2 mm	Faixa de trabalho indicada nos dados técnicos; usar como referência de aplicação.
Distância real de comutação Sr	20 ± 10 % mm	Tolerância declarada para a distância real de comutação.
Histerese	3...15 % de Sr	Valor relativo à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,4; cobre: 0,3	Fatores informados por material; considerar na avaliação da distância de detecção.

Condições ambientais
Grau de proteção	IP65	Grau de proteção declarado; não implica adequação a condições acima dessa classificação.
Temperatura ambiente	-25...80 °C	Faixa de operação informada.
Temperatura ambiente certificada UL Ta	0...40 °C	Faixa Ta específica indicada para a certificação UL; distinta da faixa ambiente geral.
Número do arquivo UL	E174191	Identificador de arquivo UL listado na ficha.

Dados mecânicos e materiais
Formato do invólucro	Cilíndrico	Formato mecânico declarado.
Montagem	Não embutido	Tipo de montagem especificado.
Dimensões	Ø 34 × 98 mm	Diâmetro e comprimento do invólucro.
Material do invólucro	PBT	Material informado para o invólucro.
Material da tampa da extremidade	PC	Material informado para a tampa da extremidade.
Peso	184,5 g	Peso registrado nos dados do catálogo.
Acessório incluído	1 arruela de fixação	Material incluído indicado na ficha.
Unidades por embalagem	1 peça	Quantidade registrada por embalagem.

Dados de confiabilidade
MTTF	610 anos	Valor de MTTF informado no catálogo; não representa garantia nem vida útil garantida.
NCM	8536.50.90	Classificação fiscal registrada nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado; a ficha descreve saída de comutação.

Conexões

Elétrica Conexão por 2 fios em terminais, seção até 2,5 mm²; alimentação de 20...250 V AC/DC. O revestimento de cabo indicado é Ø 7...13 mm e a entrada possui prensa-cabo M20 × 1,5. Verifique a compatibilidade elétrica da carga com os limites de corrente e queda de tensão do datasheet.

Processo Não se aplica conexão de processo: trata-se de um sensor indutivo cilíndrico. Dimensões mecânicas do invólucro: Ø 34 × 98 mm; montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito AC dentro da faixa de tensão, com carga compatível e frequência de comutação de até 25 Hz	✓	A ficha especifica alimentação de 20...250 V AC/DC e frequência de comutação de 25 Hz em AC; devem ser respeitados os limites da carga.
Circuito DC dentro da faixa de tensão, com carga compatível e frequência de comutação de até 50 Hz	✓	A ficha especifica operação AC/DC e frequência de comutação de 50 Hz em DC; devem ser respeitados os limites da carga.
Instalação com condutores nos terminais com seção até 2,5 mm² e entrada de cabo compatível com Ø 7...13 mm	✓	Essas dimensões constam nos dados da conexão elétrica; a entrada de cabo é M20 × 1,5.
Aplicação que requer saída protegida contra curto-circuito, sobrecarga ou inversão de polaridade	✗	A ficha informa que essas três proteções não estão presentes no sensor.
Detecção com distância de trabalho superior a 16,2 mm	✗	A distância de trabalho especificada é 0...16,2 mm, embora o alcance nominal seja 20 mm.
Instalação com temperatura ambiente fora de -25...80 °C ou exigência de proteção superior a IP65	✗	Essas condições excedem os limites ambientais declarados para o produto.

INSTALAÇÃO

Como instalar o IB0016 IFM — Sensor indutivo cilíndrico, 20 mm, não embutido, IP65

Confirme que a montagem exige um sensor indutivo não embutido e que há espaço para o invólucro de Ø 34 × 98 mm.
Posicione o alvo metálico dentro da distância de trabalho especificada e considere o fator de correção correspondente ao material.
Fixe o sensor utilizando a arruela de fixação incluída; consulte o desenho dimensional para a montagem mecânica.
Passe o cabo pela entrada M20 × 1,5 e verifique se o revestimento está dentro da faixa de Ø 7...13 mm.
Conecte os dois fios aos terminais, respeitando a tensão de 20...250 V AC/DC, a seção máxima de 2,5 mm² e os limites elétricos da carga; instale a proteção externa especificada.
Selecione a função de abertura ou fechamento requerida e valide a comutação e o LED de estado em condições operacionais, sem exceder os limites de frequência e temperatura.

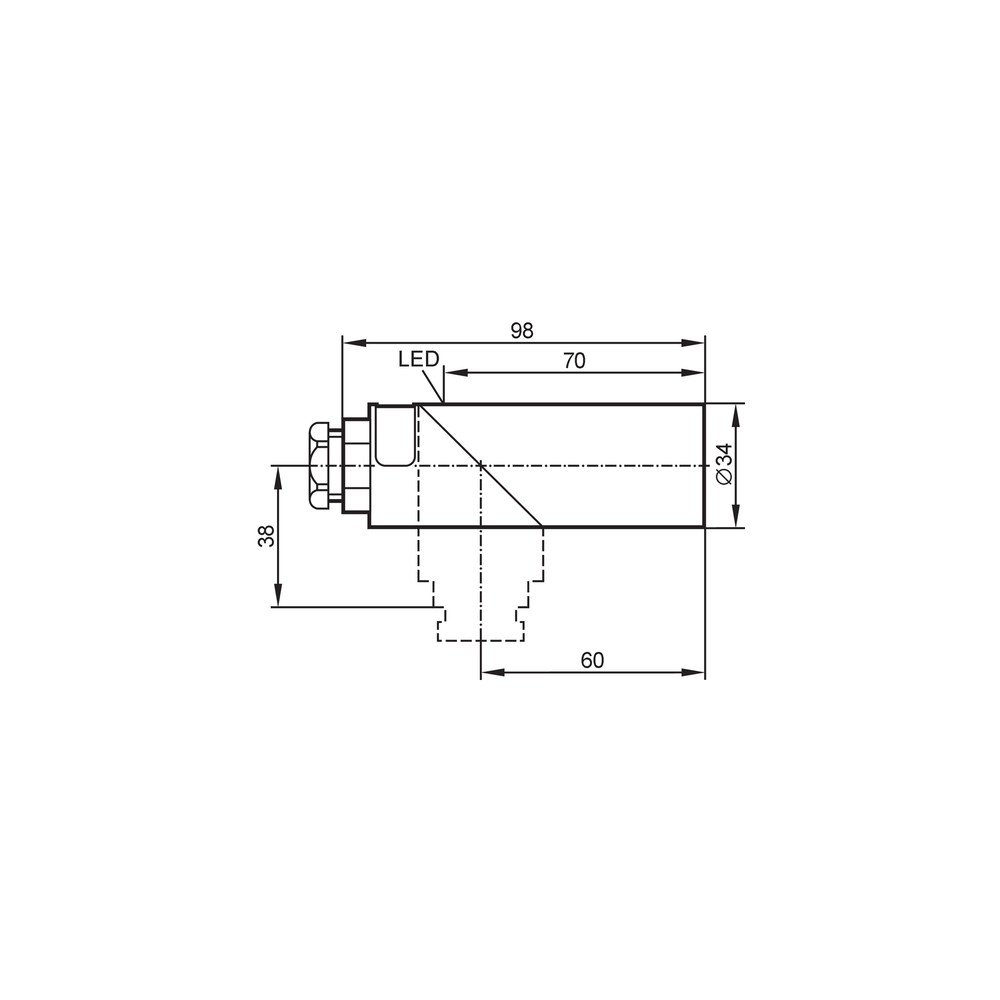

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

1 arruela de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho, material com fator de correção inferior ao do aço ou ligação/alimentação incorreta.	Verifique a posição e o material do alvo, compare a distância com a faixa de trabalho e meça a alimentação e a ligação nos terminais.
A carga permanece acionada ou apresenta corrente mesmo no estado desligado.	Corrente residual da saída, que varia conforme a tensão de operação.	Meça a corrente residual nas condições de tensão aplicadas e confira se a carga é compatível com os valores indicados no datasheet.
Comutação instável ou diferente da frequência requerida.	Frequência de operação acima do limite especificado ou alvo posicionado próximo ao ponto de comutação, considerando histerese e variação de Sr.	Compare a frequência da aplicação com os limites AC/DC e verifique a posição do alvo em relação à distância de trabalho.
Sensor ou circuito sofre dano após uma falha elétrica.	A ficha declara que o sensor não possui proteção contra curto-circuito, sobrecarga ou inversão de polaridade, ou que a proteção externa necessária não foi instalada.	Desenergize o circuito e inspecione a ligação e o fusível miniatura especificado; confirme se os limites de corrente e tensão foram respeitados antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IB0016 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFM IB0016 e para que serve?

É um sensor indutivo cilíndrico para detecção de objetos em aplicações industriais. A ficha o destina a automação industrial e especifica montagem não embutida.

Quais são a alimentação e o tipo de conexão elétrica?

Opera em 20...250 V AC/DC e utiliza conexão de 2 fios por terminais. A carga deve respeitar os limites elétricos documentados pelo fabricante.

O que acompanha o produto?

A ficha lista uma arruela de fixação e uma unidade por embalagem. Não há outros acessórios incluídos especificados nos dados fornecidos.

Este sensor serve para detectar objetos não metálicos?

A ficha não declara detecção de objetos não metálicos; ela caracteriza o produto como sensor indutivo e fornece fatores de correção para metais. Confirme o material-alvo no datasheet antes da seleção.

Posso usar o IB0016 fora da faixa de -25...80 °C?

A ficha não especifica operação fora de -25...80 °C. Para a faixa Ta da certificação UL, o valor registrado é 0...40 °C.

O sensor não detecta a peça: o que devo verificar antes de trocá-lo?

Verifique se o alvo está dentro da distância de trabalho, se o material exige correção de alcance e se a alimentação e os terminais estão corretos. A ficha também informa histerese e variação do ponto de comutação.

A saída fica com corrente quando parece desligada; isso indica defeito?

Não necessariamente: a ficha especifica corrente residual máxima dependente da tensão. Meça o valor no circuito e compare com o limite correspondente antes de substituir o sensor.

É melhor comprar este sensor ou escolher outro modelo?

Escolha o IB0016 quando a montagem não embutida, a distância de trabalho de até 16,2 mm e a alimentação AC/DC especificada atenderem à aplicação. Para requisitos diferentes de distância, montagem ou proteção, compare com um modelo cuja ficha declare esses requisitos.

Como devo instalar e ajustar a posição do sensor?

Use o desenho dimensional para posicionar e fixar o invólucro e mantenha o alvo dentro da distância de trabalho. Faça a ligação com a alimentação desenergizada e instale a proteção externa indicada na ficha.

O produto tem proteção contra curto-circuito?

Não. A ficha declara ausência de proteção contra curto-circuito, sobrecarga e inversão de polaridade, e especifica fusível miniatura externo rápido de até 2 A conforme IEC 60127-2, folha 1.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza detecção indutiva para identificar a presença de um alvo; a ficha relaciona fatores de correção para diferentes metais.

Montagem não embutida

Configuração de montagem declarada para o sensor; deve ser considerada no arranjo mecânico da aplicação.

Distância real de comutação (Sr)

Distância de comutação nominal com tolerância especificada pelo fabricante.

Histerese

Diferença entre os pontos de comutação e descomutação, expressa como percentual de Sr na ficha.

Grau de proteção IP65

Classificação de proteção do invólucro indicada pelo fabricante para o ingresso de poeira e água conforme a classificação IP.
