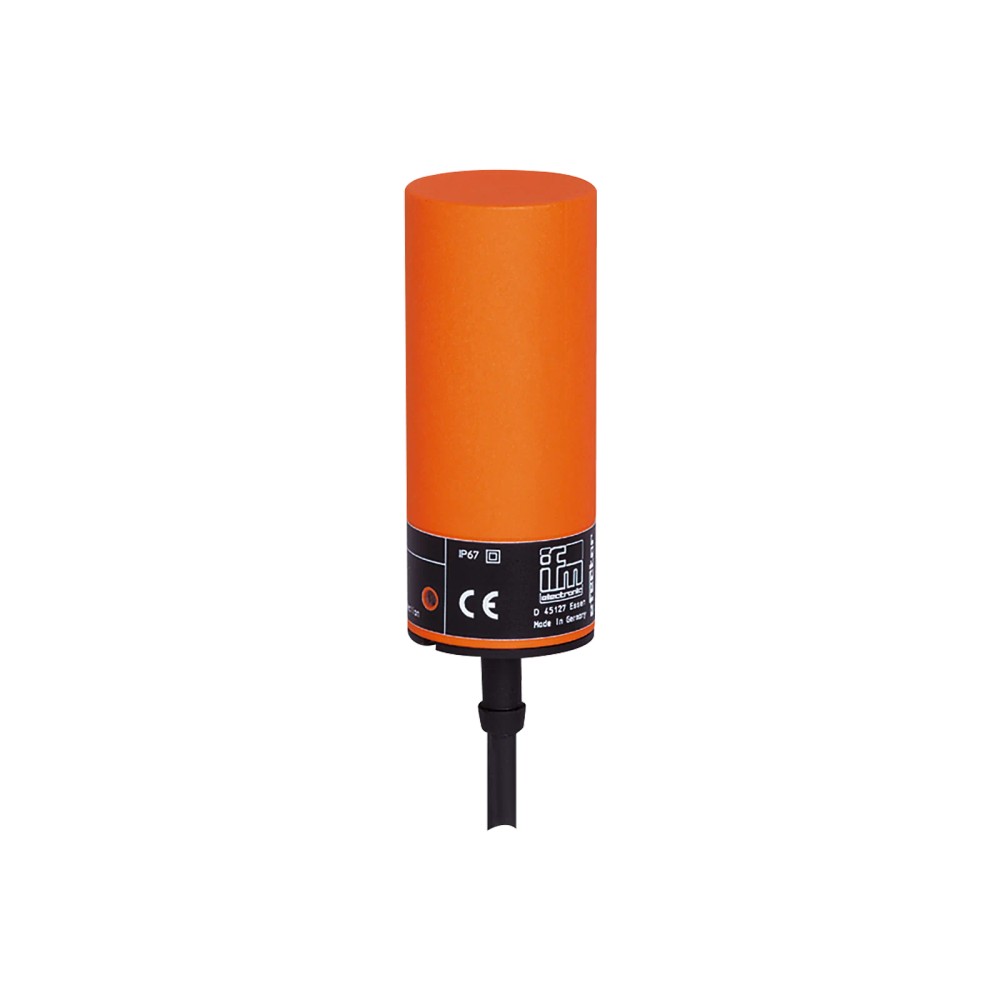

Sensor Indutivo IFM IB0012 - 20mm 2-Fios 10m Cabo

Pré-visualizar: IB0012 IFM - Sensor Indutivo IFM Automação Industrial 20mm 2-fios 10m Cabo

IB0012 IFM - Sensor Indutivo IFM Automação Industrial 20mm 2-fios 10m Cabo

Imagem meramente ilustrativa

R$ 1.334,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IB0012
EAN: 4021179077880
NCM do produto: 85365090

Destaques do Produto Alcance nominal 20...mais

Fechar menu

Saiba mais sobre: "IB0012 IFM - Sensor Indutivo IFM Automação Industrial 20mm 2-fios 10m Cabo"

Destaques do Produto

Alcance nominal

20 mm, montagem não embutida

Tipo de saída

Normalmente aberta

Alimentação

20...250 V AC/DC

Ligação

2 fios, cabo PVC de 10 m

Proteção

IP67

Frequência de comutação

25 Hz em AC / 50 Hz em DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IB0012, 20 mm, não embutido, 2 fios, cabo PVC de 10 m

O IFM IB0012 é um sensor indutivo cilíndrico para detecção de objetos metálicos em aplicações de automação industrial. Possui alcance nominal de detecção de 20 mm, saída normalmente aberta e alimentação de 20 a 250 V AC/DC. A conexão é feita por cabo PVC de 10 m, e o invólucro tem proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IB0012
Tipo de sensor	Indutivo, cilíndrico
Alcance nominal de detecção	20 mm; não embutido
Saída	Normalmente aberta
Alimentação	20...250 V AC/DC
Conexão elétrica	Cabo PVC de 10 m, 2 x 0,5 mm²
Proteção do invólucro	IP67
Temperatura ambiente	-25...80 °C
Dimensões	Ø 34 mm / comprimento 82 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais, dentro do alcance nominal e das condições elétricas e ambientais especificadas.
Instalações que possam utilizar sensor não embutido e saída normalmente aberta de 2 fios.
Aplicações com alimentação AC ou DC entre 20 e 250 V, observando os limites de corrente da saída.

⚠ Considere outro se precisa de:

Não selecione quando a aplicação exigir saída normalmente fechada: este modelo tem saída normalmente aberta.
Não selecione quando a distância necessária exceder o alcance nominal de 20 mm ou quando for exigida montagem embutida.
Não utilize fora da alimentação especificada de 20...250 V AC/DC, da faixa de temperatura de -25...80 °C ou dos limites de corrente indicados pelo fabricante.

APLICAÇÕES E USO

Aplicação indicada na ficha: detecção indutiva em automação industrial. O sensor destina-se à comutação por aproximação de objetos metálicos; a distância efetiva varia conforme o material-alvo, conforme fatores de correção especificados.
Possibilidade de uso: monitoramento de presença ou posição de peças metálicas em máquinas, desde que a instalação respeite a montagem não embutida, o alcance de trabalho, os limites elétricos e a temperatura ambiente especificados.
A proteção IP67 e a faixa ambiente de -25...80 °C são características declaradas do produto; confirmar no datasheet as condições de instalação e exposição aplicáveis ao processo.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IB0012, 20 mm, não embutido, 2 fios, cabo PVC de 10 m, verifique estes pontos:

Escolha o IB0012 quando

A aplicação exigir detecção indutiva, saída normalmente aberta, montagem não embutida e alcance nominal de 20 mm, com alimentação entre 20 e 250 V AC/DC e conexão por cabo de 10 m.

Procure outra configuração quando

O circuito exigir saída normalmente fechada, montagem embutida, outro tipo de conexão ou distância de detecção diferente. Compare também a corrente da carga com os limites especificados para AC e DC.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do dispositivo.
Modelo / SKU	IB0012	Código do produto.
Marca	IFM	Fabricante informado.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha.
GTIN	4021179077880	Identificador comercial do produto.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa nominal informada pelo fabricante.
Número de fios	2	Configuração da conexão elétrica.
Conexão elétrica	Cabo PVC de 10 m; 2 x 0,5 mm²	Cabo integrado e seção dos condutores.
Cores dos fios	BN = marrom; BU = azul	Identificação dos condutores.
Classe de proteção elétrica	II	Classe indicada na ficha técnica.
Corrente de saída mínima	5 mA	Corrente mínima informada para a saída de comutação.
Corrente residual máxima	2,5 mA (250 V AC) / 1,3 mA (110 V AC) / 0,8 mA (24 V DC)	Valores especificados conforme tensão e tipo de alimentação.
Queda de tensão máxima da saída AC	6,5 V	Valor máximo especificado para saída em AC.
Queda de tensão máxima da saída DC	6 V	Valor máximo especificado para saída em DC.
Corrente máxima constante da saída AC	250 mA; 350 mA até 50 °C	Limite contínuo especificado para AC, observada a condição de temperatura indicada.
Corrente máxima constante da saída DC	100 mA	Limite contínuo especificado para DC.
Corrente máxima de pico da saída de comutação	2200 mA; 20 ms / 0,5 Hz	Pico permitido apenas nas condições temporais informadas.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Proteção externa indicada pelo fabricante.
Proteção contra sobrecarga	Não	A ficha informa ausência desta função.
Proteção contra curto-circuitos	Não	A ficha informa ausência desta função.
Proteção contra inversão de polaridade	Não	A ficha informa ausência desta função.

Saída e comutação
Configuração de saída	Normalmente aberta	Estado de saída especificado.
Frequência de comutação AC	25 Hz	Frequência máxima de comutação informada para AC.
Frequência de comutação DC	50 Hz	Frequência máxima de comutação informada para DC.
Display de status de chaveamento	1 LED amarelo	Indicador visual de estado especificado.

Detecção e desvios
Alcance de detecção	20 mm	Alcance nominal; montagem não embutida.
Distância real de comutação Sr	20 ± 10 % mm	Valor real de comutação com tolerância indicada.
Distância de trabalho	0...16,2 mm	Faixa de trabalho informada na ficha.
Histerese	1...15 % de Sr	Faixa relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,4; cobre: 0,3	Fatores indicados para materiais-alvo; influenciam a distância de detecção.

Compatibilidade eletromagnética
Normas EMC	EN 60947-5-2; EN 55011 classe B	Referências de compatibilidade eletromagnética declaradas na ficha.

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa ambiente de operação especificada.
Grau de proteção	IP67	Grau de proteção declarado para o invólucro.

Dados mecânicos
Formato do invólucro	Cilíndrico	Forma construtiva informada.
Dimensões	Ø 34 mm / comprimento 82 mm	Dimensões externas especificadas.
Montagem	Não embutido	Requisito de instalação indicado para o sensor.
Material do invólucro	PBT	Material informado na ficha.
Peso	569 g	Valor cadastrado para o produto.

Confiabilidade e fornecimento
MTTF	610 anos	Valor informado no conjunto de dados do produto; consultar a documentação do fabricante para condições de cálculo.
Material incluído	1 arruela de fixação	Acessório incluído conforme ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Observação após curto-circuito	Testar as funções operacionais do aparelho	Orientação registrada na ficha após ocorrência de curto-circuito.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado; o produto opera como sensor de comutação com saída normalmente aberta.

Conexões

Elétrica Cabo PVC de 10 m, 2 x 0,5 mm²; condutores BN = marrom e BU = azul. Alimentação de 20...250 V AC/DC. A saída é normalmente aberta; respeitar os limites de corrente e a proteção indicada pelo fabricante.

Processo Não se aplica conexão de processo roscada; o produto é um sensor cilíndrico de Ø 34 mm e comprimento de 82 mm, para montagem não embutida. Consultar o desenho dimensional para verificar espaço e fixação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos metálicos em circuito com entrada ou carga compatível com saída normalmente aberta de 2 fios	✓	É um sensor indutivo de comutação normalmente aberta. Verificar alimentação, corrente mínima de saída e limites de corrente da carga conforme datasheet.
Alimentação AC ou DC entre 20 e 250 V	✓	A faixa de operação especificada é 20...250 V AC/DC; devem ser considerados os dados elétricos específicos para cada modo.
Circuito que exige saída normalmente fechada	✗	A configuração de saída informada para o IB0012 é normalmente aberta.
Instalação que exige sensor embutido	✗	O modelo é especificado como não embutido.
Aplicação que exige distância de detecção superior a 20 mm	✗	O alcance nominal especificado é 20 mm; a distância de trabalho informada é 0...16,2 mm.
Ambiente entre -25 e 80 °C com exposição que demande proteção IP67	✓	A ficha especifica temperatura ambiente de -25...80 °C e grau de proteção IP67; a adequação da instalação depende da observância das condições do fabricante.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IB0012, 20 mm, não embutido, 2 fios, cabo PVC de 10 m

Confirme que o modelo e a saída normalmente aberta correspondem à lógica da aplicação e verifique a alimentação disponível, entre 20 e 250 V AC/DC.

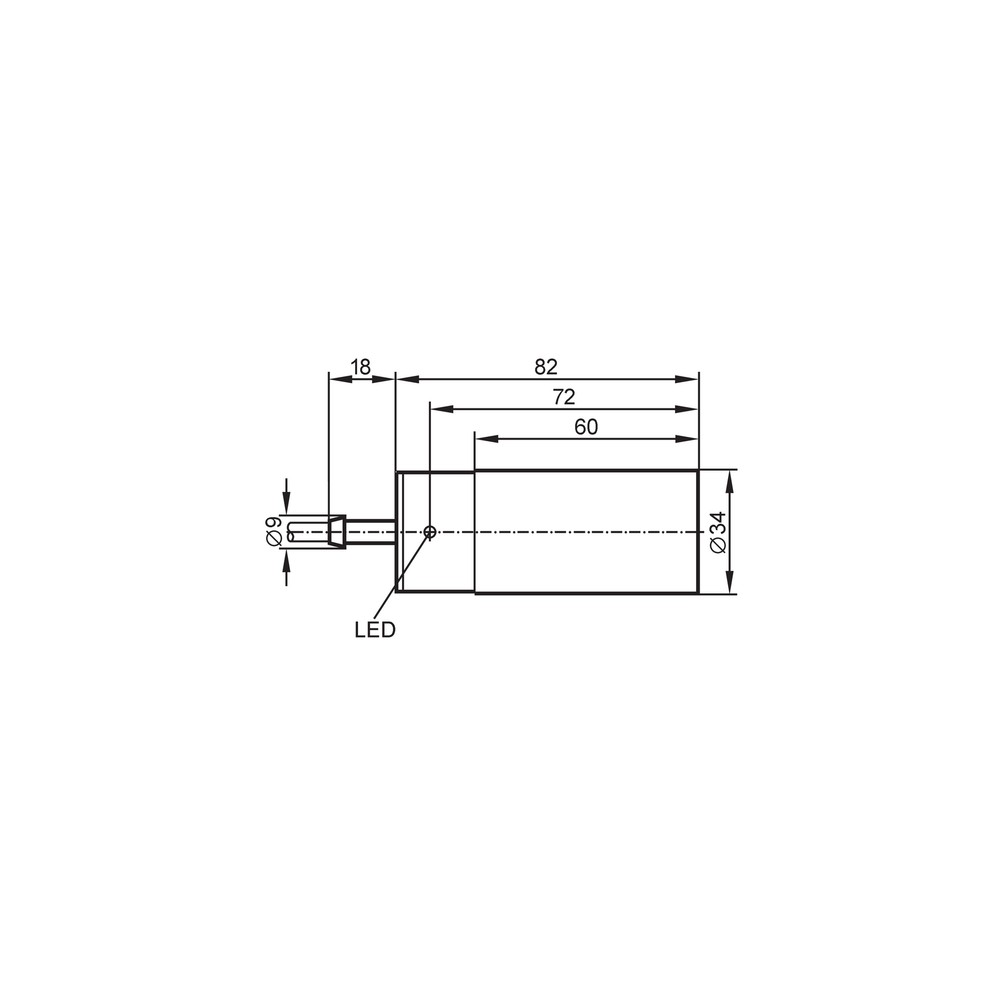

Consulte o desenho dimensional e planeje a montagem não embutida, considerando o diâmetro de 34 mm, o comprimento de 82 mm e o espaço necessário para o cabo.
Posicione o sensor em relação ao alvo considerando o alcance nominal de 20 mm, a distância de trabalho informada e o fator de correção do material detectado.
Identifique os condutores pelo datasheet: BN (marrom) e BU (azul); faça a ligação conforme o circuito e os limites elétricos aplicáveis, sem presumir proteção contra polaridade, curto-circuito ou sobrecarga.
Instale a proteção externa indicada pelo fabricante: fusível miniatura rápido conforme IEC 60127-2, folha 1, com valor ≤ 2 A.
Após energizar, verifique a comutação e o LED amarelo; depois de um curto-circuito, teste as funções operacionais do aparelho conforme a observação da ficha.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

1 arruela de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incorreta ou distância efetiva reduzida pelo material-alvo.	Meça a alimentação, confira os condutores BN e BU no diagrama do fabricante e compare a posição do alvo com a distância de trabalho e o fator de correção do material.
A entrada conectada permanece acionada ou apresenta corrente residual quando a saída deveria estar desligada.	A corrente residual da saída de 2 fios pode ser relevante para a entrada ou carga utilizada.	Compare a corrente residual especificada para a tensão de operação com os requisitos da entrada; confirme a compatibilidade elétrica consultando os dados do dispositivo conectado.
A saída falha ou o sensor deixa de operar após uma ocorrência de curto-circuito.	A ficha informa que não há proteção contra curto-circuitos nem proteção contra sobrecarga.	Desenergize o circuito, verifique o fusível e a carga, inspecione a instalação e teste as funções operacionais do aparelho antes de recolocá-lo em serviço.
A detecção ocorre a uma distância menor do que a esperada.	A montagem é não embutida e a distância de detecção depende do material-alvo; os fatores de correção variam por material.	Confirme o material do alvo, aplique o fator de correção informado na ficha e verifique alinhamento e distância de trabalho em relação ao sensor.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM IB0012 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IB0012 e para que serve?

É um sensor indutivo cilíndrico para detecção de objetos metálicos em aplicações de automação industrial. Sua saída é normalmente aberta e a montagem especificada é não embutida.

Qual alimentação e tipo de ligação esse sensor utiliza?

Opera com 20...250 V AC/DC e tem ligação por cabo PVC de 10 m, com dois condutores de 0,5 mm². A ficha identifica os fios como BN (marrom) e BU (azul).

O que acompanha o IB0012?

A ficha lista uma arruela de fixação como material incluído. A embalagem corresponde a uma peça.

Ele serve para uma aplicação que exige saída normalmente fechada?

Não, a configuração informada para o IB0012 é normalmente aberta. Para um circuito que exija normalmente fechada, selecione um modelo cuja ficha declare essa configuração.

Posso instalar esse sensor embutido ou usar com alvo não metálico?

A montagem indicada é não embutida. O sensor é indutivo e a ficha apresenta fatores de correção para metais; não há informação que confirme detecção de alvos não metálicos.

O sensor parou de detectar: o que verifico antes de substituir?

Verifique primeiro a alimentação, a ligação dos fios e a distância entre o sensor e o alvo. Considere também o material detectado e seu fator de correção, pois a distância efetiva pode variar.

A saída não funciona depois de um curto-circuito; o que devo fazer?

A ficha orienta testar as funções operacionais do aparelho após um curto-circuito. Como não há proteção contra curto-circuitos declarada, verifique também o circuito, a carga e o fusível externo especificado.

Como decidir entre este modelo e outro sensor indutivo?

Escolha o IB0012 quando forem necessários saída normalmente aberta, montagem não embutida, alcance nominal de 20 mm e cabo de 10 m. Compare outro modelo se a aplicação exigir saída normalmente fechada, montagem embutida ou outra configuração de conexão ou alcance.

Que cuidados devo ter na instalação elétrica?

Confira a tensão e os limites de corrente no datasheet, identifique os condutores BN e BU e instale o fusível rápido de até 2 A indicado pelo fabricante. Não presuma proteção contra inversão de polaridade, sobrecarga ou curto-circuito.

Como confirmar se há espaço para instalar o sensor?

Consulte o desenho dimensional do IB0012 e considere o formato cilíndrico de Ø 34 mm por 82 mm, além do espaço para encaminhar o cabo. A montagem indicada é não embutida.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar objetos metálicos por comutação, sem contato mecânico direto. (Ref.: tipo de produto: sensor indutivo)

Alcance de detecção

Distância nominal associada à detecção do alvo; o valor efetivo pode depender do material. (Ref.: alcance de detecção: 20 mm)

Montagem não embutida

Configuração de instalação declarada para este sensor; deve ser considerada no projeto mecânico. (Ref.: montagem: não embutido)

Saída normalmente aberta

Configuração em que a saída é especificada como normalmente aberta. (Ref.: configuração de saída: normalmente aberto)

IP67

Grau de proteção declarado para o invólucro do sensor. (Ref.: grau de proteção: IP67)
