Sensor Indutivo IFM IB0004 - 20mm Não Embutido

Pré-visualizar: IB0004 IFM - Sensor Indutivo IFM Automação Industrial 20mm Não Embutido 2 Fios

IB0004 IFM - Sensor Indutivo IFM Automação Industrial 20mm Não Embutido 2 Fios

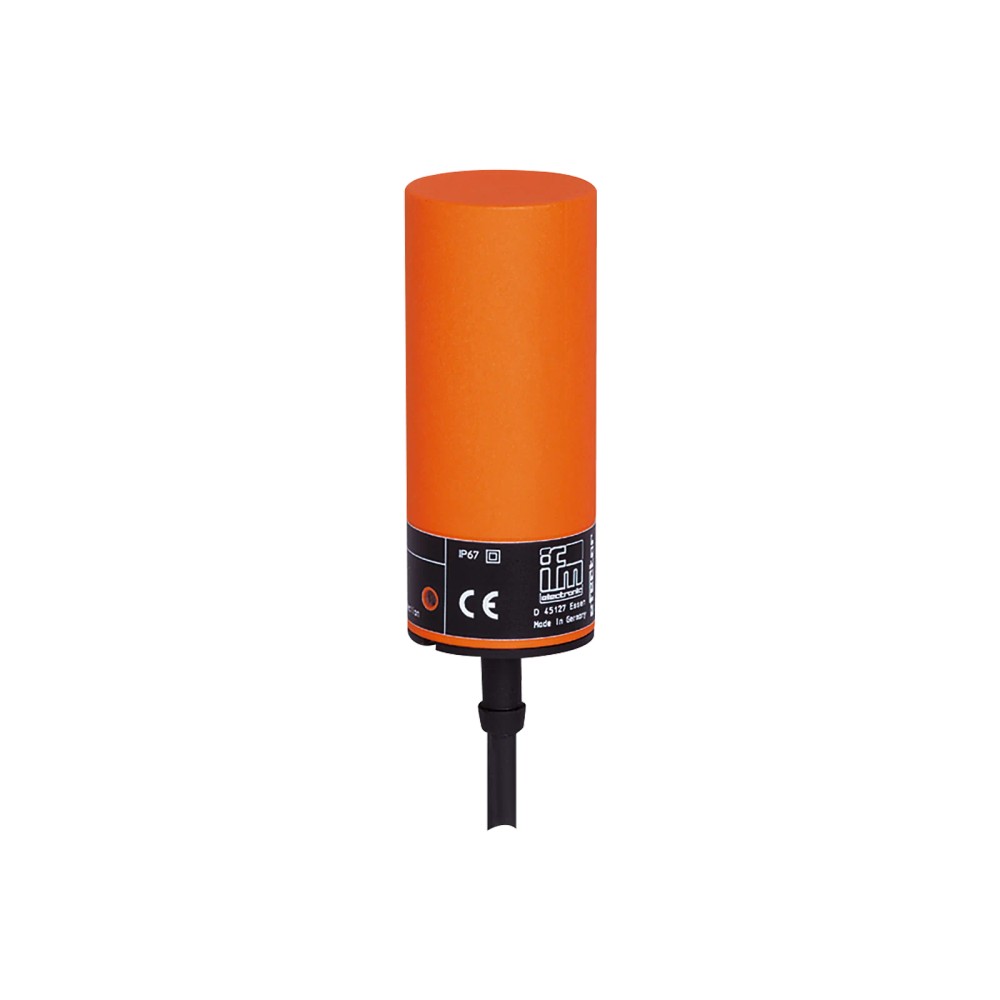

Imagem meramente ilustrativa

R$ 1.230,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IB0004
EAN: 4021179077804
NCM do produto: 85365090

Destaques do Produto Alcance de Detecção...mais

Fechar menu

Saiba mais sobre: "IB0004 IFM - Sensor Indutivo IFM Automação Industrial 20mm Não Embutido 2 Fios"

Destaques do Produto

Alcance de Detecção

20 mm

Tipo de Montagem

Não embutido

Tensão

20...250 V AC/DC

Saída

Normalmente Aberto (NO)

Grau de Proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IB0004 20mm Não Embutido 2 Fios

O IB0004 é um sensor indutivo cilíndrico de 34mm, ideal para detecção de objetos metálicos em ambientes industriais com exigência de vedação IP 67. Ele opera com tensão universal AC/DC (20-250V) em configuração de 2 fios e possui um alcance de detecção de 20mm com montagem não embutida. É uma solução robusta para automação que requer durabilidade em condições operacionais variadas.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IB0004
Alcance	20 mm
Tipo de montagem	Não embutido
Tensão	20...250 V AC/DC
Conexão	Cabo 2 m
Grau de proteção	IP 67
Função de saída	Normalmente aberto
Material invólucro	PBT

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com alimentação AC/DC
Linhas de montagem com detecção de peças metálicas
Sistemas de transporte e correias
Monitoramento de posição final de curso

⚠ Considere outro se precisa de:

Detecção de objetos não metálicos
Ambientes com temperaturas superiores a 80 °C
Aplicações que exigem saída de 3 fios (PNP/NPN)
Montagem embutida em superfícies metálicas (requer instalação 'não embutido')

APLICAÇÕES E USO

Monitoramento de presença em linhas de transporte de metal
Detecção de fim de curso em máquinas industriais
Contagem de peças em processos de manufatura
Ambientes industriais com necessidade de proteção contra líquidos (IP67)

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IB0004 20mm Não Embutido 2 Fios, verifique estes pontos:

Quando escolher o IB0004

Ideal para aplicações industriais que exigem um sensor robusto com alcance de 20mm e montagem não embutida, operando com tensão AC ou DC genérica de 2 fios.

Quando buscar alternativas

Se a aplicação necessitar de monitoramento de materiais não metálicos, montagem embutida em metal, ou se o controlador exigir especificamente tecnologia de 3 fios (PNP/NPN).

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de produto	Sensor indutivo	Classificação funcional
Aplicação	Automação industrial	Uso pretendido

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação
Função de saída	Normalmente aberto	Lógica de chaveamento
Número de fios	2	Configuração elétrica
Queda de tensão	6 V (DC) / 6.5 V (AC)	Perda interna
Frequência de comutação	25 Hz (AC) / 50 Hz (DC)	Velocidade de resposta

Faixa de medição
Alcance de detecção	20 mm	Distância nominal de detecção
Distância de trabalho	0...16,2 mm	Faixa operacional garantida
Histerese	1...15 % de Sr	Diferencial de comutação

Condições ambientais
Temperatura ambiente	-25...80 °C	Condições operacionais
Grau de proteção	IP 67	Nível de vedação

Dados mecânicos
Dimensões	Ø 34 / L = 82 mm	Dimensões físicas
Material	PBT	Material da carcaça
Tipo de montagem	Não embutido	Restrição de instalação mecânica
Conexão	Cabo PVC, 2 m	Interface física

COMPATIBILIDADE

Comunicação

• Não possui comunicação digital (Hardwired apenas)

Conexões

Elétrica Cabo 2 m, PVC; 2 x 0,5 mm²

Processo Montagem roscada (não embutida)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de metal (Aço, Alumínio, Latão)	✓	É a função primária do sensor indutivo conforme especificação.
Detecção de plástico ou madeira	✗	O princípio de funcionamento indutivo não detecta materiais não metálicos.
Ambientes com lavagem industrial (IP67)	✓	Grau de proteção IP67 garante resistência a umidade e submersão temporária.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IB0004 20mm Não Embutido 2 Fios

Verifique se o local de instalação permite a montagem do tipo não embutido.
Fixe o sensor utilizando a arruela de fixação fornecida.
Certifique-se de que a zona de detecção de 20mm está livre de metais ao redor da face sensora.
Conecte os fios do cabo conforme o esquema elétrico do datasheet (2 fios).
Verifique a tensão da rede (20...250 V AC/DC) antes de energizar.
Realize o teste de comutação passando um alvo metálico e observe o LED amarelo.

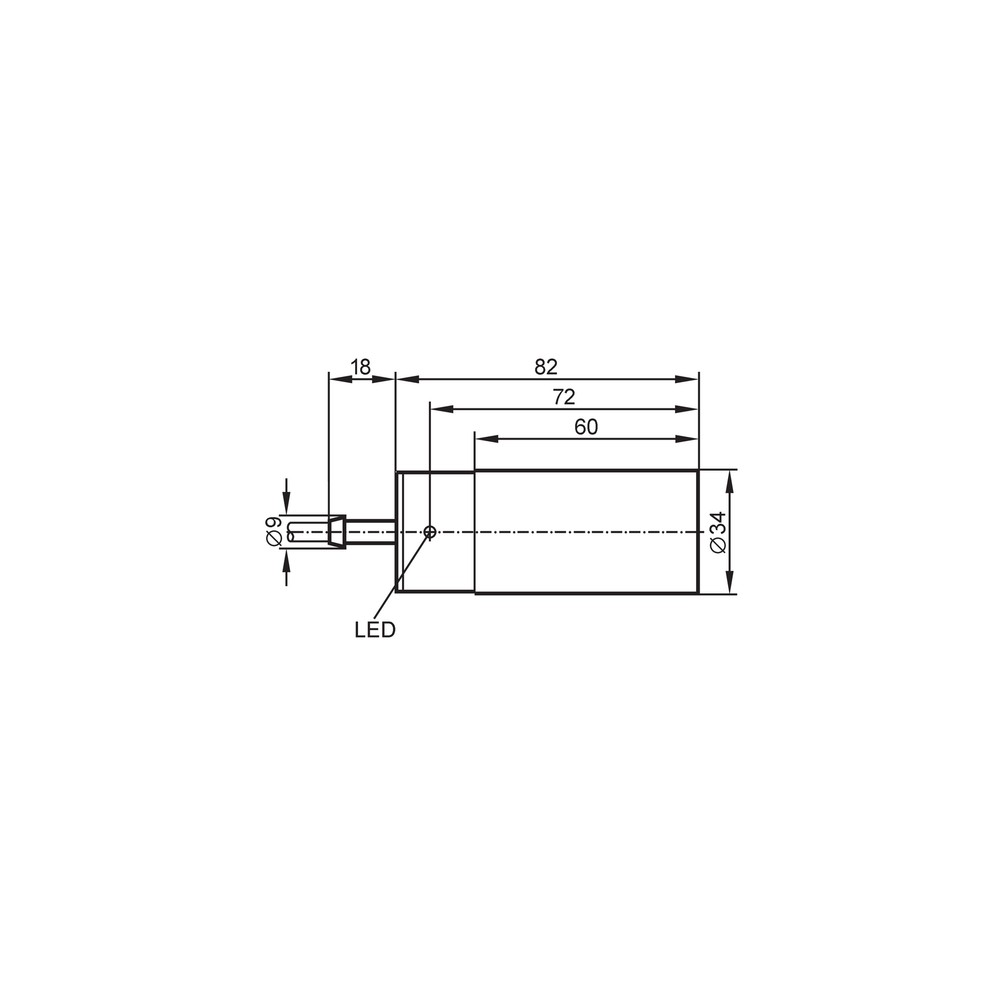

Desenho Dimensional

ACESSÓRIOS

Arruela de fixação (1 unidade)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta (LED não altera estado) ao passar o metal.	Objeto metálico fora da distância nominal ou desalinhado.	Verifique a distância entre o objeto e a face do sensor (máx. 20mm).
LED de status apagado permanentemente.	Falha na alimentação de energia ou ruptura no cabo.	Meça a tensão na entrada do sensor (20-250V AC/DC).
Sensor permanece ligado sem alvo presente.	Acúmulo de limalha ou sujeira metálica na face sensora.	Limpe a face sensora removendo resíduos metálicos.
Detecção inconsistente ou falha na comutação.	Interferência de montagem (montagem embutida sem necessidade).	Certifique-se de que o sensor está instalado seguindo a regra de montagem 'não embutido'.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos IB0004 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é e para que serve o sensor IB0004 da IFM?

O sensor IB0004 é um sensor indutivo cilíndrico, operando com tensão de 20...250 V AC/DC, projetado para detecção sem contato de objetos metálicos em aplicações industriais.

Quais são as principais características técnicas de montagem deste sensor?

Sim, ele possui um invólucro de 34 mm de diâmetro e 82 mm de comprimento, com 2 metros de cabo PVC integrado e fixação do tipo não embutido.

Este sensor detecta objetos plásticos ou de madeira?

Não, sensores indutivos como o IB0004 são projetados exclusivamente para detectar metais. Materiais como plástico, madeira ou vidro não são detectados.

Posso substituir um sensor de 3 fios por este de 2 fios?

Não, este modelo possui saída a 2 fios. Ele não é compatível diretamente com controladores que exigem tecnologia de 3 fios (PNP ou NPN padrão) sem adaptações de interface.

O LED de status não liga, o que devo verificar?

Se o LED amarelo não acender, verifique primeiramente a continuidade da alimentação elétrica de 20...250V e se o cabo não apresenta ruptura física.

O sinal de saída está intermitente ou instável, qual a causa provável?

Verifique se a distância entre o sensor e o objeto está dentro da faixa de detecção de 20 mm e se não há acúmulo de cavacos metálicos na face sensora.

Este sensor funciona em circuitos AC e DC?

Sim, este sensor é versátil e opera tanto em corrente alternada (AC) quanto contínua (DC), dentro da faixa de 20 a 250 V.

Este modelo é uma boa escolha para automação industrial geral?

O IB0004 é adequado para aplicações industriais de uso geral onde é necessária uma chaveamento robusto de peças metálicas, substituindo modelos com especificações de alcance e tensão equivalentes.

Quais cuidados tomar na instalação?

Evite o aperto excessivo da porca de fixação para não danificar o invólucro de PBT e garanta que o cabo seja instalado longe de fontes de interferência eletromagnética intensa.

O sensor possui certificações de qualidade?

A marca IFM assegura conformidade com as normas EN 60947-5-2 e EN 55011 classe B. A origem e especificações técnicas seguem o padrão de qualidade da fabricante.

GLOSSÁRIO TÉCNICO

Não Embutido

Tipo de montagem onde a face sensora deve ficar livre de metal ao redor para garantir a correta propagação do campo magnético (Ref.: datasetAttributes).

Sensor Indutivo

Dispositivo que detecta a presença de objetos metálicos através de um campo eletromagnético de alta frequência (Ref.: NBR IEC 60947-5-2).

Histerese

Diferença entre o ponto de comutação de aproximação e o de afastamento do objeto (Ref.: 1...15 % de Sr).

Grau de Proteção IP67

Indica proteção total contra poeira e proteção contra imersão temporária em água (Ref.: IEC 60529).

Normalmente Aberto (NO)

O estado da saída é aberto (sem condução) na ausência de objeto e fecha (conduz) na presença do alvo metálico (Ref.: Função de saída).
