Sensor Indutivo IFM IA5122 - 10mm PNP/NPN IP65

Pré-visualizar: IA5122 IFM - Sensor Indutivo IFM Automação Industrial 10mm PNP/NPN IP65

IA5122 IFM - Sensor Indutivo IFM Automação Industrial 10mm PNP/NPN IP65

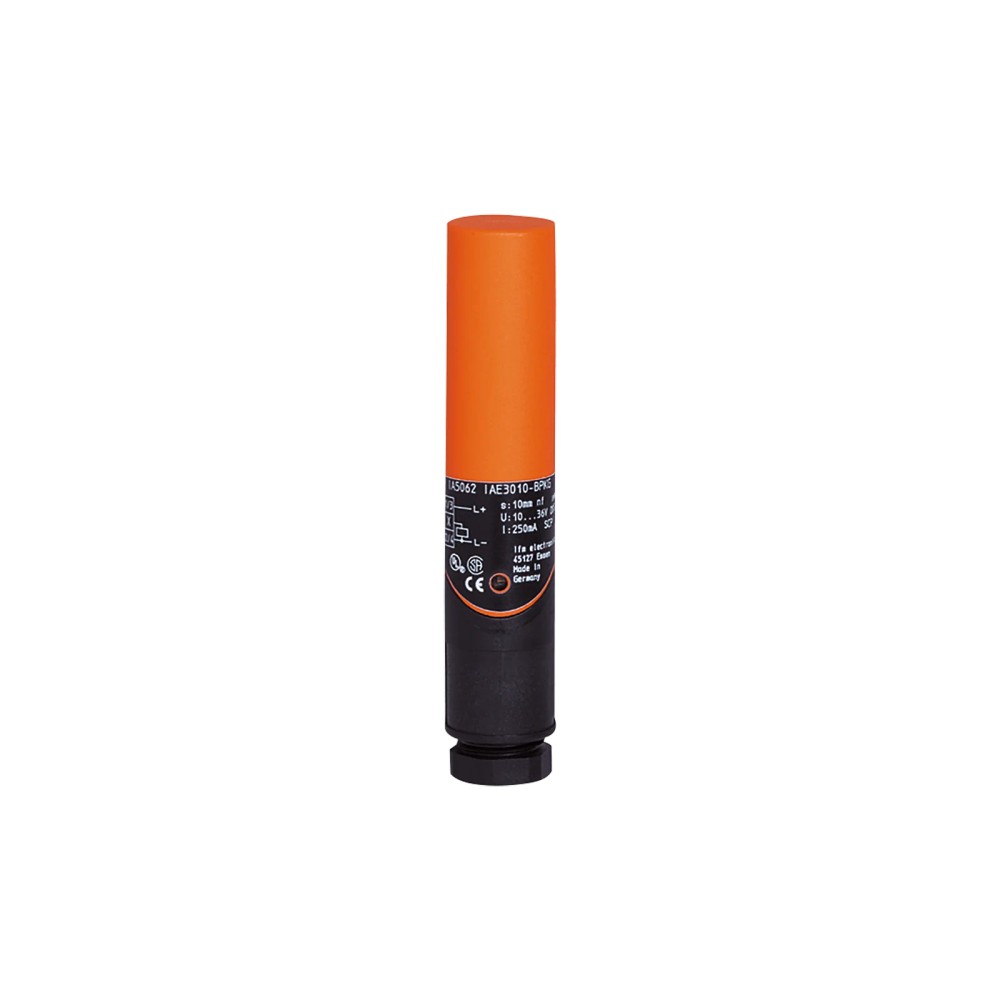

Imagem meramente ilustrativa

R$ 837,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IA5122
EAN: 4021179077590
NCM do produto: 85365090

Destaques do Produto Alcance nominal 10...mais

Fechar menu

Saiba mais sobre: "IA5122 IFM - Sensor Indutivo IFM Automação Industrial 10mm PNP/NPN IP65"

Destaques do Produto

Alcance nominal

10 mm; montagem não embutida

Tipo de saída

PNP/NPN

Alimentação

10...55 V DC

Corrente máxima constante de saída

300 mA

Conexão elétrica

Terminais, até 2,5 mm²; prensa-cabo M16 × 1,5

Proteção do invólucro

IP65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IA5122, 10 mm, PNP/NPN, IP65

O IFM IA5122 é um sensor indutivo cilíndrico para detecção de objetos metálicos em aplicações industriais e de automação. Tem alcance nominal de 10 mm, saída de comutação PNP/NPN e alimentação em corrente contínua de 10 a 55 V. A função de abertura ou fechamento é selecionável; a instalação é não embutida.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance de detecção	10 mm, não embutido
Saída de comutação	PNP/NPN
Tensão de operação	10...55 V DC
Corrente máxima constante da saída	300 mA
Frequência de comutação	300 Hz
Grau de proteção	IP65
Temperatura ambiente	-25...80 °C
Dimensões	Ø 20 × 92 mm
Conexão elétrica	Terminais até 2,5 mm²; prensa-cabo M16 × 1,5

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em sistemas industriais, respeitando a distância de trabalho indicada pelo fabricante e a montagem não embutida.
Circuitos de corrente contínua de 10...55 V com entrada compatível com saída PNP ou NPN e carga dentro dos limites elétricos do sensor.
Instalações em que a conexão por terminais e prensa-cabo M16 × 1,5 seja adequada ao projeto.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir alcance nominal superior a 10 mm ou montagem embutida; o IA5122 é especificado como não embutido.
Não usar em circuito fora da faixa de alimentação de 10...55 V DC ou com corrente constante de saída acima de 300 mA.
Não assumir adequação a ambiente que exija proteção superior a IP65 ou temperatura fora de -25...80 °C sem validação adicional do fabricante.

APLICAÇÕES E USO

Aplicação informada na ficha: automação industrial e detecção indutiva de objetos metálicos.
Possibilidade de uso inferida a partir do tipo de produto: detecção de presença ou posição de alvos metálicos em máquinas e sistemas de controle, desde que a distância de trabalho, o material do alvo e a instalação respeitem os dados do fabricante.
A operação deve permanecer dentro de 10...55 V DC, -25...80 °C e dos limites de saída. A temperatura ambiente indicada para certificação UL é 0...40 °C.
A ficha não especifica protocolo de comunicação, uso submerso ou condições além do grau IP65; valide esses requisitos no datasheet e com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IA5122, 10 mm, PNP/NPN, IP65, verifique estes pontos:

Escolha o IA5122 quando

A aplicação exigir detecção indutiva não embutida com alcance nominal de 10 mm, alimentação de 10...55 V DC e saída PNP/NPN. Confirme também a compatibilidade da entrada do controlador, a carga de até 300 mA e o espaço para o invólucro de Ø 20 × 92 mm.

Considere outra especificação quando

O projeto exigir montagem embutida, alcance nominal acima de 10 mm, tensão fora de 10...55 V DC, carga constante acima de 300 mA, proteção superior a IP65 ou operação fora de -25...80 °C. A ficha não identifica modelos alternativos; compare os requisitos com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo IFM IA5122	Identificação do produto conforme anúncio.
Aplicação informada	Aplicações industriais e automação industrial	Descrição de aplicação disponível na ficha.
Tipo de montagem	Não embutido	Condição de montagem declarada pelo fabricante.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...55 V DC	Faixa de operação informada.
Classe de proteção elétrica	II	Classificação declarada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim	Versão de proteção por impulso.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.

Saídas e comutação
Saída de comutação	PNP/NPN	Tipo de saída declarado.
Função de saída	Abertura/fechamento, selecionável	A função pode ser selecionada conforme a ficha.
Corrente máxima constante da saída DC	300 mA	Limite máximo constante declarado.
Corrente de saída mínima	5 mA	Valor mínimo especificado para a saída.
Corrente residual máxima	1 mA	Corrente residual informada.
Queda de tensão máxima da saída DC	4,6 V	Limite especificado para a saída de comutação DC.
Frequência de comutação DC	300 Hz	Frequência de comutação declarada.

Detecção e desvios
Alcance de detecção	10 mm	Alcance nominal; montagem não embutida.
Distância real de comutação Sr	10 ± 10 % mm	Valor e tolerância declarados para Sr.
Distância de trabalho	0...8,1 mm	Faixa informada na ficha.
Histerese	1...15 % de Sr	Faixa de histerese relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados para os materiais indicados.

Conexão elétrica
Terminais	Até 2,5 mm²	Seção de condutor indicada para os terminais.
Diâmetro do revestimento do cabo	Ø 4,5...10 mm	Faixa informada para o revestimento do cabo.
Prensa-cabo	M16 × 1,5	Dimensão declarada da entrada de cabo.
Número de fios	2 fios	Dado informado nos atributos do anúncio.

Condições ambientais e conformidade
Grau de proteção	IP65	Grau de proteção declarado.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente certificada UL	0...40 °C	Faixa informada especificamente para o certificado UL.
EMC	EN 60947-5-2 / EN 55011 classe B	Normas e classe EMC indicadas na ficha.
Número do arquivo UL	E174191	Identificador informado na ficha.

Dados mecânicos e materiais
Formato do invólucro	Cilíndrico	Formato declarado.
Dimensões	Ø 20 × 92 mm	Diâmetro e comprimento informados.
Material do invólucro	PBT	Material indicado para o invólucro.
Material da janela dos LEDs	PC	Material indicado para a janela dos LEDs.
Peso	83,3 g	Peso registrado no conjunto de dados do produto.

Displays e elementos de operação
Indicador de status	1 LED amarelo	Indicação de status de chaveamento informada.

Dados de confiabilidade
MTTF	1759 anos	Valor informado no conjunto de dados; consulte a documentação do fabricante para as condições de referência.

Dados comerciais e identificação
Marca	IFM	Marca conforme anúncio.
SKU / Part number	IA5122	Identificação do produto no anúncio.
GTIN	4021179077590	Código global de identificação informado.
Unidades por embalagem	1 peça	Quantidade por embalagem declarada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; a ficha informa saída de comutação PNP/NPN.

Conexões

Elétrica Alimentação DC de 10...55 V; saída PNP/NPN com corrente máxima constante de 300 mA. Conexão por terminais para condutores de até 2,5 mm² e prensa-cabo M16 × 1,5. Verifique o esquema elétrico no datasheet para a ligação ao circuito de controle.

Processo Detecção indutiva sem contato; invólucro cilíndrico de Ø 20 mm e montagem não embutida. A ficha não especifica rosca de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com saída PNP ou NPN, alimentação dentro de 10...55 V e carga constante até 300 mA.	✓	Os tipos de saída, a faixa de alimentação e o limite de corrente correspondem aos dados informados para o IA5122; confirme a configuração elétrica exigida pelo controlador.
Instalação em que o alvo possa ser detectado dentro da distância de trabalho de 0...8,1 mm.	✓	A distância de trabalho informada é de 0...8,1 mm; o alcance de detecção nominal é 10 mm.
Sistema que exige protocolo digital de comunicação ou conexão M12.	✗	A ficha não especifica protocolo de comunicação nem conexão M12; informa terminais e prensa-cabo M16 × 1,5.
Aplicação que exige montagem embutida, alimentação fora de 10...55 V DC ou corrente constante superior a 300 mA.	✗	Esses requisitos não correspondem às características declaradas para o IA5122.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IA5122, 10 mm, PNP/NPN, IP65

Confirme que a alimentação do circuito está entre 10 e 55 V DC e que a entrada de controle é compatível com a saída PNP/NPN selecionada.
Planeje montagem não embutida e mantenha o alvo dentro da distância de trabalho indicada pelo fabricante.
Verifique o espaço disponível para o corpo cilíndrico de Ø 20 × 92 mm e fixe o sensor de acordo com o desenho dimensional.
Passe o cabo pelo prensa-cabo M16 × 1,5 e confira se o diâmetro do revestimento está entre 4,5 e 10 mm.
Conecte os condutores aos terminais, respeitando a seção máxima de 2,5 mm² e o esquema de ligação do datasheet.
Energize o circuito e verifique o chaveamento e o LED amarelo de status antes de colocar o sistema em operação.

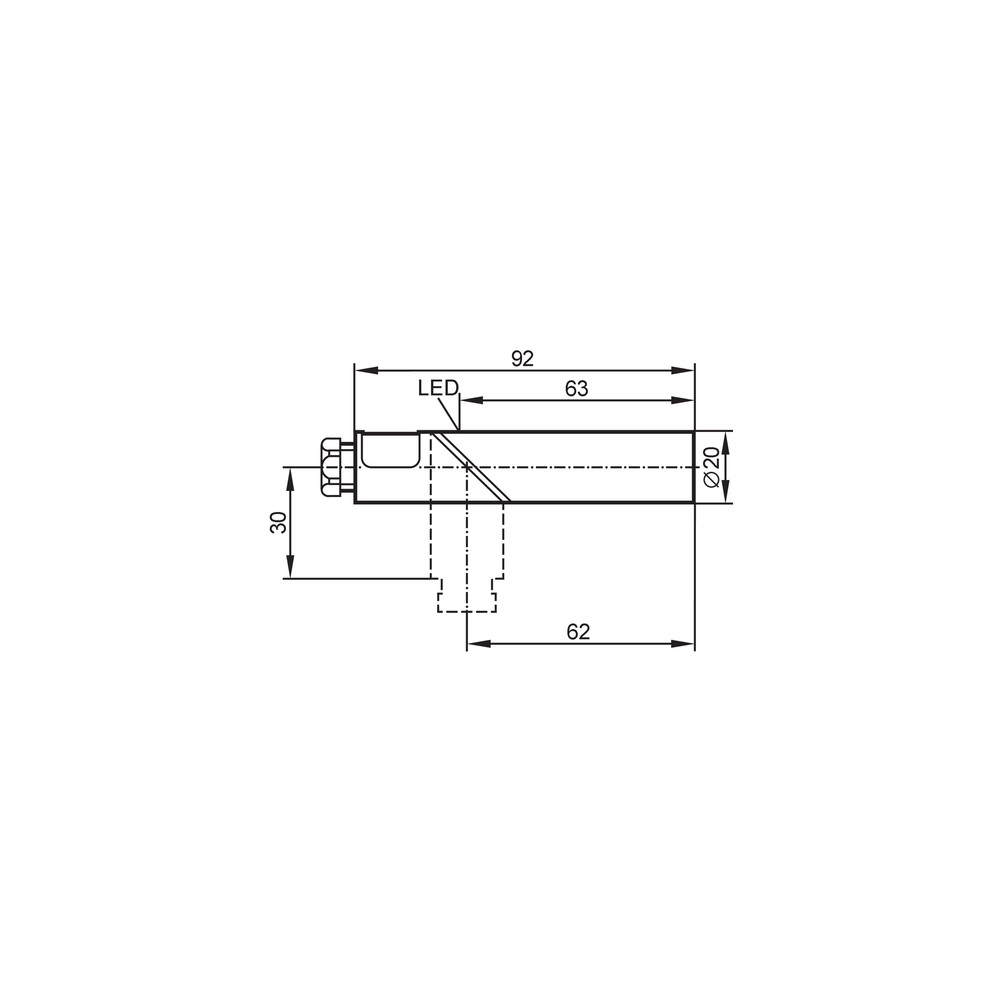

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

1 arruela de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa, ligação incompatível com a entrada PNP/NPN ou alvo além da distância de trabalho.	Meça a alimentação nos terminais, confira a configuração da saída e teste a distância entre o sensor e o alvo conforme o datasheet.
A entrada do controlador permanece acionada ou não retorna ao estado esperado.	Função de abertura/fechamento selecionada diferente da lógica esperada pelo circuito.	Confira a função configurada e compare o comportamento do sinal com a lógica da entrada de controle.
O sinal de saída é instável ou a detecção ocorre a uma distância menor que a esperada.	Material do alvo com fator de correção inferior ao do aço ou montagem fora das condições de referência.	Identifique o material do alvo, consulte os fatores de correção informados e meça a distância de trabalho na instalação.
O sensor ou a carga não opera corretamente após a conexão.	Corrente da carga acima de 300 mA, curto-circuito ou ligação elétrica incorreta.	Desenergize o circuito, verifique a corrente da carga e inspecione a ligação nos terminais conforme o esquema do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IA5122, em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IA5122 e para quem ele serve?

É um sensor indutivo para aplicações industriais e de automação. Atende projetos que precisam de detecção não embutida com saída PNP/NPN, respeitados os limites elétricos e de instalação da ficha.

O que acompanha o sensor?

A ficha lista uma arruela de fixação e uma peça por embalagem. Não há outros acessórios listados.

Posso ligar o IA5122 a qualquer entrada PNP ou NPN?

A saída é PNP/NPN, mas a compatibilidade depende da configuração do circuito e da entrada do controlador. Confirme também a alimentação de 10...55 V DC e os limites de corrente no datasheet.

Ele funciona com alimentação de corrente alternada?

A ficha especifica corrente contínua, com tensão de operação de 10...55 V DC. Não há suporte a alimentação AC especificado.

O IA5122 serve para montagem embutida?

Não: a ficha identifica a montagem como não embutida. Se o projeto exigir montagem embutida, selecione um sensor cuja documentação declare essa condição.

Posso usar o sensor fora da faixa de temperatura indicada?

A temperatura ambiente informada é de -25...80 °C; para a certificação UL, a ficha indica 0...40 °C. Não se deve presumir operação certificada fora da faixa UL declarada.

O sensor não detecta o alvo; o que devo verificar antes de trocar?

Verifique a tensão de alimentação, a ligação PNP/NPN e a distância entre o sensor e o alvo. Considere também o material do alvo e os fatores de correção indicados na ficha.

A saída fica acionada mesmo depois que o alvo se afasta; qual pode ser a causa?

Uma causa possível é a função de abertura/fechamento selecionada não corresponder à lógica esperada. Confira a configuração e o sinal na entrada do controlador antes de substituir o sensor.

Como faço a instalação elétrica e mecânica?

Use os terminais para condutores de até 2,5 mm² e a entrada de cabo M16 × 1,5, respeitando o diâmetro de revestimento informado. Instale o sensor como não embutido e consulte o datasheet para o esquema elétrico.

Devo comprar um kit ou uma unidade avulsa?

A ficha informa uma peça por embalagem e uma arruela de fixação inclusa. Não há dados de kit com múltiplos sensores; compare a quantidade necessária com a apresentação do anúncio.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo; neste produto, a ficha informa aplicação para automação industrial.

PNP/NPN

Tipos de saída de comutação que devem corresponder à entrada e à lógica do circuito de controle.

Sr — distância real de comutação

Distância de comutação declarada para o sensor, incluindo a tolerância especificada na ficha.

Histerese

Diferença entre os pontos de acionamento e desacionamento, expressa como percentual de Sr.

IP65

Grau de proteção do invólucro indicado pelo fabricante; confirme a adequação às condições específicas da instalação.
