Sensor Indutivo IFM IA5062 - PNP 10mm Industrial

Pré-visualizar: IA5062 IFM - Sensor Indutivo IFM Automação Industrial PNP 10mm 300Hz

IA5062 IFM - Sensor Indutivo IFM Automação Industrial PNP 10mm 300Hz

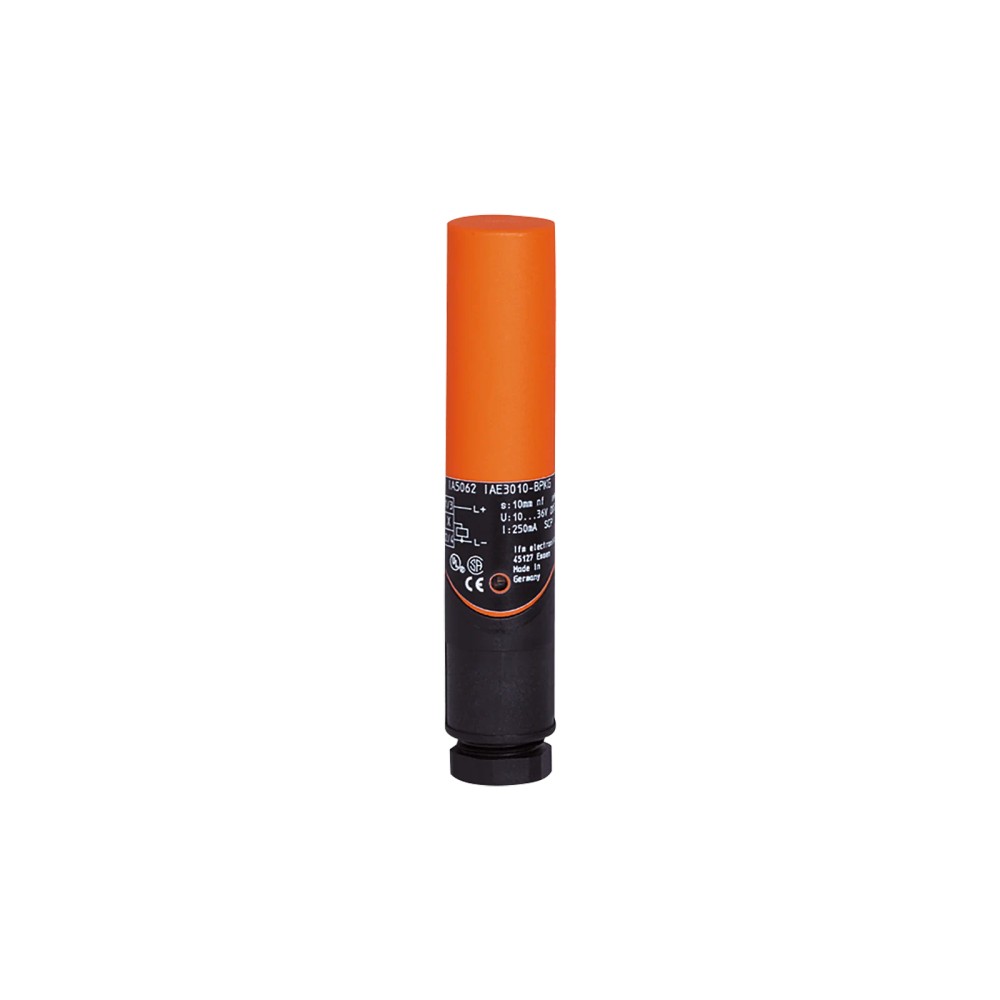

Imagem meramente ilustrativa

R$ 810,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IA5062
EAN: 4021179076999
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "IA5062 IFM - Sensor Indutivo IFM Automação Industrial PNP 10mm 300Hz"

Destaques do Produto

Tipo de Saída

PNP

Função

Normalmente Aberto

Alcance

10 mm

Montagem

Não embutido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IA5062 PNP 10mm 300Hz

O sensor indutivo IA5062 é um componente robusto de 20mm de diâmetro projetado para automação industrial. Com tecnologia PNP e saída normalmente aberta, ele oferece um alcance de detecção de 10mm para objetos metálicos. É caracterizado pela alta frequência de comutação de 300Hz e proteção contra curtos-circuitos, garantindo confiabilidade em processos contínuos.

PRINCIPAIS ESPECIFICAÇÕES

Alcance de detecção	10 mm
Saída	PNP
Função	Normalmente aberto
Tensão de operação	10...36 V DC
Frequência	300 Hz
Dimensões	Ø 20 / L = 92 mm
Grau de proteção	IP 65
Montagem	Não embutido

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e controle de máquinas
Detecção de presença de metais ferrosos e não ferrosos
Aplicações que exigem montagem cilíndrica de 20mm

⚠ Considere outro se precisa de:

Instalação embutida em superfícies metálicas sem o devido espaço de folga lateral
Detecção de materiais não condutivos ou não metálicos
Ambientes com submersão contínua, pois o grau de proteção é IP65

APLICAÇÕES E USO

Monitoramento de presença em esteiras transportadoras metálicas
Detecção de fim de curso em máquinas ferramentas
Sistemas de contagem de peças metálicas em linhas de produção
Posicionamento de gabaritos em automação industrial

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IA5062 PNP 10mm 300Hz, verifique estes pontos:

Quando escolher o IA5062

Ideal para aplicações onde um alcance de detecção de 10mm é suficiente e o espaço permite a montagem não embutida. Escolha este modelo para ambientes industriais padrão que exigem durabilidade e detecção precisa de metais.

Quando buscar alternativas

Se a aplicação exigir montagem embutida em superfícies metálicas, procure modelos com blindagem (flush). Se o alvo for não metálico, considere sensores capacitivos ou ópticos em vez deste indutivo.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de produto	Sensor indutivo	Identificação técnica
Aplicação	Aplicações industriais / automação industrial	Ambiente de operação

Dados elétricos
Tensão de operação	10...36 V DC	Limite de alimentação
Consumo de corrente	15 mA (24 V)	Valor típico em repouso
Proteções elétricas	Curto-circuito, Sobrecarga, Inversão de polaridade	Segurança operacional

Saídas
Configuração de saída	PNP / Normalmente Aberto	Lógica de comutação
Corrente de saída máx.	250 mA	Capacidade de carga
Queda de tensão	2.5 V	Máxima perda interna

Faixa de medição
Alcance de detecção	10 mm	Distância nominal
Frequência de comutação	300 Hz	Velocidade de resposta
Histerese	1...15 % de Sr	Margem de segurança

Dados mecânicos
Invólucro	Cilíndrico	Geometria
Dimensões	Ø 20 / L = 92 mm	Tamanho físico
Grau de proteção	IP 65	Proteção ambiental
Temperatura ambiente	-25...80 °C	Limite térmico

COMPATIBILIDADE

Comunicação

• N/A (Dispositivo discreto)

Conexões

Elétrica Terminais 2,5 mm² com prensa cabo M16 x 1,5

Processo Cilíndrico Ø 20mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças metálicas	✓	Sensor indutivo é a tecnologia correta para esta finalidade.
Montagem embutida em metal	✗	O modelo não embutido requer espaço livre lateral para funcionar corretamente.
Ambientes muito úmidos ou submersão	✗	Grau de proteção IP65 não suporta imersão total ou jatos de alta pressão constantes.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IA5062 PNP 10mm 300Hz

Verifique se a tensão de alimentação está desligada antes de iniciar.
Monte o sensor no suporte utilizando a arruela de fixação incluída.
Garanta que a área ao redor da face ativa esteja livre de metal para montagem não embutida.
Conecte os fios nos terminais conforme o diagrama elétrico do produto.
Aperte o prensa cabo para garantir a vedação.
Ligue a alimentação e observe o LED amarelo de status para confirmar o correto funcionamento e alinhamento.

ACESSÓRIOS

Arruela de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou não detecta o objeto.	Objeto alvo não é metálico ou está fora do alcance de 10mm.	Verifique a distância de detecção nominal e o material do objeto.
O sensor permanece ativado constantemente.	Instalação embutida em metal, gerando detecção falsa (blindagem).	Confirme se o sensor está instalado como não embutido com folga lateral.
Sensor para de funcionar ou LED pisca.	Sobrecarga ou curto-circuito na carga conectada (corrente > 250mA).	Meça a corrente da carga e verifique a integridade da fiação.
Nenhum sinal ou comportamento errático.	Tensão de alimentação fora da faixa de 10-36V DC.	Utilize um multímetro para conferir a tensão nos terminais.

DOCUMENTAÇÃO TÉCNICA

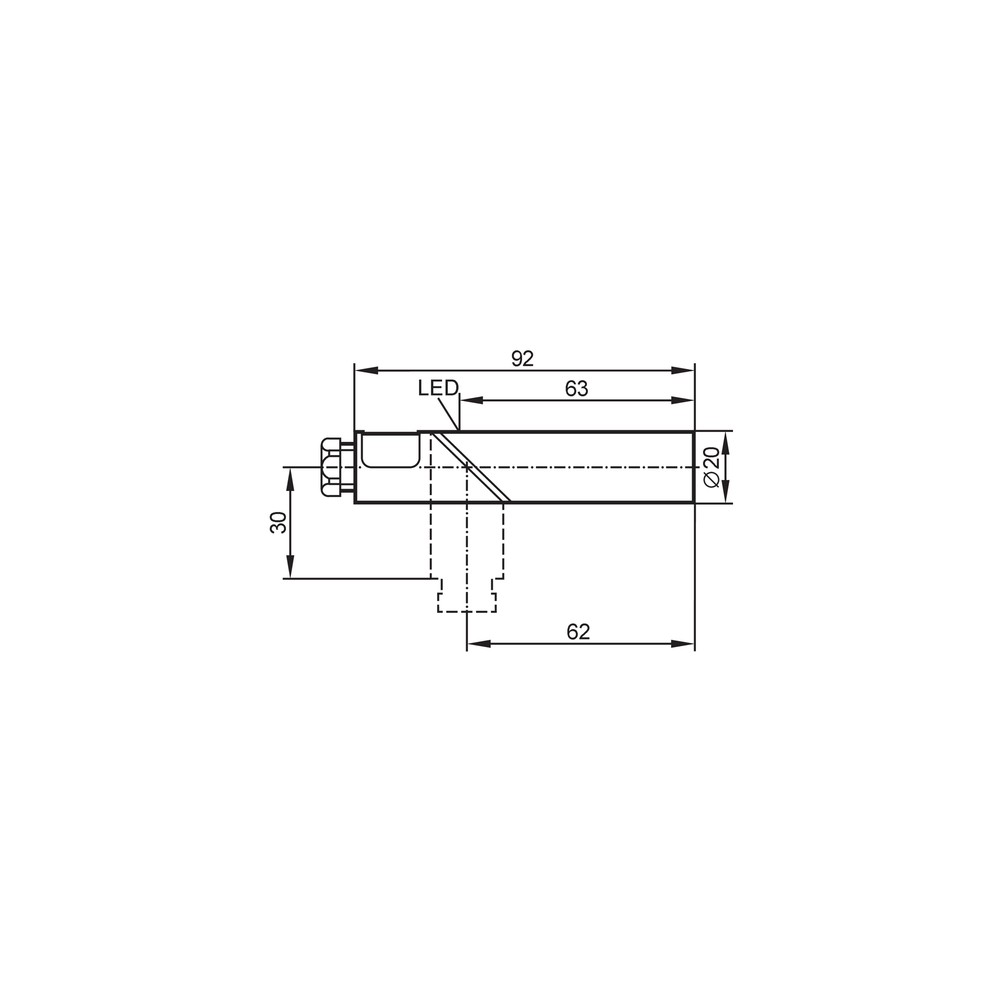

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IA5062 e qual sua função?

O IA5062 é um sensor indutivo cilíndrico projetado para detecção sem contato de objetos metálicos em aplicações de automação industrial.

O que acompanha o produto na embalagem?

Este modelo acompanha uma arruela de fixação para instalação mecânica, sendo necessário adquirir cabos ou conectores separadamente se a conexão não for feita via terminais de parafuso.

Este sensor detecta objetos não metálicos como plásticos ou líquidos?

Não, este sensor é projetado especificamente para detectar metais ferrosos e não ferrosos. Ele não detectará plásticos, vidro ou líquidos diretamente.

Posso instalar este sensor embutido em uma superfície metálica?

Não, este é um modelo de montagem não embutida. Ele requer um espaço livre ao redor da face ativa para evitar interferências e detecções falsas.

O que fazer se o LED de status não acender?

Se o LED não acender, verifique se a tensão de alimentação de 10 a 36 V DC está presente e correta nos terminais.

O sensor está aquecendo excessivamente, qual a causa provável?

Isso geralmente indica um curto-circuito ou sobrecarga na saída. Verifique se a corrente da carga não excede o limite de 250 mA e se a fiação não possui curtos.

Este sensor é vendido como um kit ou peça única?

Este produto é comercializado como uma unidade individual do sensor. Para reposição, a compra unitária é o padrão de fornecimento.

Devo escolher PNP ou NPN para meu projeto?

A escolha depende da lógica do seu CLP ou controlador de entrada. Este modelo específico é PNP (comutação positiva), e não deve ser substituído por um NPN sem reconfiguração do circuito.

Quais cuidados devo ter ao instalar o sensor?

A montagem deve garantir que o sensor não sofra vibrações excessivas e que o espaço livre de detecção não embutido seja respeitado conforme o desenho dimensional.

Qual a procedência deste sensor?

O produto é faturado diretamente pela IFM ELECTRONIC LTDA, garantindo a procedência do fabricante original em toda a cadeia de fornecimento.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação onde o sensor fornece uma tensão positiva (V+) quando o alvo é detectado (Ref.: Saída de comutação)

Não embutido

Característica de montagem que exige uma zona livre ao redor da face ativa do sensor para evitar detecção falsa através das paredes laterais (Ref.: Tipo de montagem)

Frequência de comutação

Número máximo de ciclos de detecção por segundo que o sensor consegue processar (Ref.: Frequência de comutação)

Histerese

Diferença entre o ponto de ativação e o ponto de desativação do sensor, evitando oscilações na saída (Ref.: Histerese)

IP65

Grau de proteção que indica total proteção contra poeira e proteção contra jatos de água (Ref.: Grau de proteção)
