Sensor Indutivo IFM IA0018 - 10mm com Cabo 10m

Pré-visualizar: IA0018 IFM - Sensor Indutivo IFM Automação Industrial 10mm Cabo 10m IP67

IA0018 IFM - Sensor Indutivo IFM Automação Industrial 10mm Cabo 10m IP67

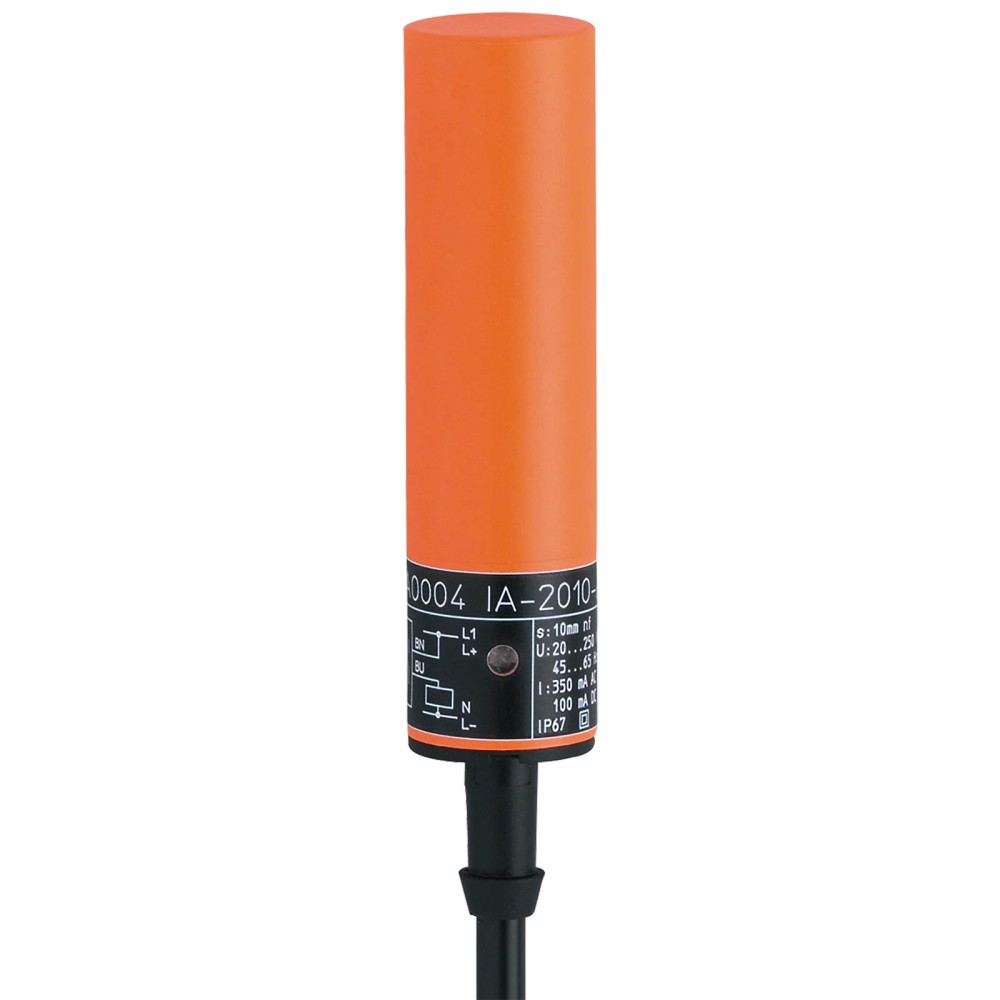

Imagem meramente ilustrativa

R$ 1.257,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IA0018
EAN: 4021179075794
NCM do produto: 85365090

Destaques do Produto Alcance nominal 10...mais

Fechar menu

Saiba mais sobre: "IA0018 IFM - Sensor Indutivo IFM Automação Industrial 10mm Cabo 10m IP67"

Destaques do Produto

Alcance nominal

10 mm; montagem não embutida

Tipo de saída

Normalmente aberta

Alimentação

20...250 V AC/DC

Ligação

Cabo PVC de 10 m, dois fios

Ambiente

IP67; -25...80 °C

Frequência de comutação

25 Hz AC / 70 Hz DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IA0018, não embutido, alcance de detecção de 10 mm, saída normalmente aberta, cabo PVC de 10 m, IP67

O IFM IA0018 é um sensor indutivo cilíndrico para detecção de objetos metálicos em aplicações industriais. Possui alcance nominal de detecção de 10 mm, saída normalmente aberta e conexão por cabo PVC de 10 m com dois fios. Opera em 20...250 V AC/DC e tem grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo cilíndrico
Montagem	Não embutido
Alcance de detecção	10 mm
Saída	Normalmente aberta
Alimentação	20...250 V AC/DC
Conexão elétrica	Cabo PVC de 10 m; 2 x 0,5 mm²; 2 fios
Grau de proteção	IP67
Temperatura ambiente	-25...80 °C
Frequência de comutação	25 Hz AC / 70 Hz DC
Dimensões do invólucro	Ø 20 mm / comprimento 77 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais, quando forem adequados montagem não embutida, alcance nominal de 10 mm e saída normalmente aberta.
Instalações cuja alimentação esteja dentro de 20...250 V AC/DC e que aceitem conexão por cabo PVC de 10 m com dois fios.
Aplicações em ambiente dentro da faixa de -25...80 °C, com necessidade de grau de proteção IP67.

⚠ Considere outro se precisa de:

Aplicações que exijam montagem embutida: o IA0018 é especificado para montagem não embutida.
Circuitos que exijam saída normalmente fechada, mais de dois fios ou comunicação digital: essas características não correspondem à configuração informada para este produto.
Aplicações que exijam proteção integrada contra sobrecarga, curto-circuito ou inversão de polaridade: a ficha informa que essas proteções não estão presentes.

APLICAÇÕES E USO

Uso explicitamente indicado: aplicações industriais e automação industrial, para detecção indutiva de alvos metálicos.
Possibilidade de aplicação: detecção de presença ou posição de peças metálicas em uma máquina, desde que o alvo, o alcance efetivo, a montagem não embutida e a frequência de comutação atendam ao processo; validar no equipamento real.
A seleção do material do alvo deve considerar os fatores de correção informados: aço 1, aço inoxidável 0,7, latão 0,4, alumínio 0,3 e cobre 0,2. A ficha não garante o mesmo alcance nominal para todos os materiais.
A operação deve permanecer na faixa ambiente de -25...80 °C e respeitar o grau de proteção IP67 e as instruções do fabricante. A ficha não especifica uso em aplicações fora desses limites.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IA0018, não embutido, alcance de detecção de 10 mm, saída normalmente aberta, cabo PVC de 10 m, IP67, verifique estes pontos:

Escolha o IA0018 quando

O projeto requer sensor indutivo não embutido, detecção nominal de 10 mm, saída normalmente aberta, alimentação de 20...250 V AC/DC e cabo de dois fios com 10 m.

Procure outra configuração quando

O circuito exigir saída normalmente fechada, montagem embutida, interface de comunicação ou proteções contra sobrecarga, curto-circuito ou inversão de polaridade. Confirme no datasheet do fabricante a configuração necessária antes de selecionar outro modelo.

Valide o alvo e a instalação

A ficha apresenta fatores de correção diferentes por material: aço 1; aço inoxidável 0,7; latão 0,4; alumínio 0,3; cobre 0,2. Considere esses fatores na aplicação e confirme as condições de montagem no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada pelo fabricante.
Aplicação	Aplicações industriais / automação industrial	Uso indicado na ficha do produto.
Marca	IFM	Fabricante indicado no anúncio.
Modelo	IA0018	Identificação do produto.
GTIN	4021179075794	Identificador comercial informado no anúncio.
NCM	8536.50.90	Classificação fiscal registrada nos dados do produto.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação informada pelo fabricante.
Classe de proteção	II	Classe de proteção elétrica informada na ficha.
Corrente de saída mínima	5 mA	Valor mínimo informado para a saída de comutação.
Corrente residual máxima	2,5 mA a 250 V AC / 1,3 mA a 110 V AC / 0,8 mA a 24 V DC	Valores dependentes da tensão e do tipo de alimentação.
Queda de tensão máxima da saída de comutação AC	6,5 V	Queda máxima especificada para operação AC.
Queda de tensão máxima da saída de comutação DC	6 V	Queda máxima especificada para operação DC.
Proteção contra sobrecarga	Não	A ficha não especifica proteção integrada contra sobrecarga.
Proteção contra curto-circuitos	Não	A ficha não especifica proteção integrada contra curto-circuitos.
Proteção contra inversão de polaridade	Não	A ficha não especifica proteção integrada contra inversão de polaridade.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Requisito de proteção indicado pelo fabricante.

Saída e comutação
Configuração da saída	Normalmente aberta	Estado de saída indicado no anúncio e na ficha.
Número de fios	2	Configuração elétrica do sensor.
Frequência de comutação AC	25 Hz	Frequência de comutação especificada para AC.
Frequência de comutação DC	70 Hz	Frequência de comutação especificada para DC.
Corrente máxima constante da saída de comutação AC	250 mA; 350 mA até 50 °C	Limites informados para corrente constante da saída AC; observar a condição de temperatura indicada.
Corrente máxima constante da saída de comutação DC	100 mA	Limite informado para corrente constante da saída DC.
Corrente máxima de pico da saída de comutação	2200 mA; 20 ms / 0,5 Hz	Valor de pico condicionado à duração e frequência indicadas.
Display de status de chaveamento	1 LED amarelo	Indicação visual de estado de comutação informada na ficha.

Detecção e desvios
Alcance de detecção	10 mm	Alcance nominal especificado; montagem não embutida.
Distância de trabalho	0...8,1 mm	Faixa de trabalho indicada na ficha.
Distância real de comutação Sr	10 ± 10 % mm	Distância real de comutação e tolerância informadas pelo fabricante.
Histerese	1...15 % de Sr	Faixa de histerese referenciada à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados para considerar a influência do material do alvo.

Conexão elétrica
Tipo e comprimento de conexão	Cabo PVC de 10 m	Conexão fornecida com o sensor, conforme ficha.
Condutores	2 x 0,5 mm²	Seção e quantidade de condutores especificadas.
Cores dos fios	BN = marrom; BU = azul	Identificação de condutores registrada nos dados do produto.

Condições ambientais e conformidade
Grau de proteção	IP67	Grau de proteção informado para o produto; observar as condições de instalação e uso do fabricante.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
EMC	EN 60947-5-2; EN 55011 classe B	Normas e classe de EMC registradas na ficha.
MTTF	603 anos	Valor MTTF registrado nos dados do produto; não representa garantia de vida útil.

Dados mecânicos
Invólucro	Cilíndrico	Formato informado na ficha do produto.
Dimensões	Ø 20 mm / comprimento 77 mm	Dimensões nominais do invólucro.
Montagem	Não embutido	Requisito de montagem indicado para o sensor.
Material do invólucro	PBT	Material especificado nos dados do fabricante.
Peso	483,7 g	Peso registrado no conjunto de atributos do produto.
Material incluído	1 arruela de fixação	Item incluído indicado nos dados do produto.

Dados de embalagem
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo ou interface de comunicação digital especificados; a ficha caracteriza o produto como sensor de saída de comutação.

Conexões

Elétrica Cabo PVC de 10 m, dois fios, seção de 2 x 0,5 mm²; cores informadas: BN = marrom e BU = azul. Alimentação: 20...250 V AC/DC. Saída normalmente aberta. A ficha informa corrente de saída mínima de 5 mA e não informa proteção contra sobrecarga, curto-circuito ou inversão de polaridade. Aplicar a proteção por fusível indicada pelo fabricante.

Processo Não há conexão de processo mecânica especificada. O invólucro é cilíndrico, Ø 20 mm e comprimento 77 mm; montagem não embutida. A fixação deve ser verificada conforme o desenho dimensional e as condições do equipamento.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito de detecção com alimentação dentro de 20...250 V AC/DC, entrada compatível com saída normalmente aberta de dois fios e corrente mínima de 5 mA.	✓	A faixa de tensão, a função de saída, a quantidade de fios e a corrente de saída mínima constam na ficha; a compatibilidade final depende da carga e do circuito conectado.
Instalação que requer montagem não embutida e espaço para invólucro cilíndrico Ø 20 mm x 77 mm.	✓	A ficha especifica montagem não embutida e as dimensões do invólucro. Verifique posição e folgas no desenho dimensional.
Controlador que exige protocolo digital, interface de dados ou sensor com saída normalmente fechada.	✗	Não há protocolo digital informado e a saída especificada é normalmente aberta.
Aplicação que depende de proteção integrada contra sobrecarga, curto-circuito ou inversão de polaridade.	✗	A ficha informa que essas proteções não estão presentes; deve-se avaliar o circuito de proteção externo segundo o projeto e o datasheet.
Ambiente fora da faixa de -25...80 °C ou que demande grau de proteção superior ao IP67.	✗	Essas condições excedem os limites ambientais informados para o produto.
Detecção de alvos metálicos com materiais diferentes do aço.	✓	A ficha apresenta fatores de correção para aço inoxidável, latão, alumínio e cobre; o alcance efetivo depende do material e das condições de instalação.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IA0018, não embutido, alcance de detecção de 10 mm, saída normalmente aberta, cabo PVC de 10 m, IP67

Confirme no projeto que a função normalmente aberta, a alimentação AC/DC e os limites elétricos da saída são adequados ao circuito.
Verifique o espaço e a forma de montagem não embutida usando o desenho dimensional do fabricante.
Posicione o sensor em relação ao alvo conforme as distâncias de detecção e de trabalho especificadas; considere o material do alvo e seu fator de correção.
Instale a fixação e a arruela incluída, sem exceder condições mecânicas que não estejam especificadas na ficha.
Conecte os dois condutores conforme identificação do fabricante e o esquema elétrico do datasheet; confirme a alimentação antes de energizar.
Implemente o fusível miniatura rápido de até 2 A conforme IEC 60127-2, folha 1, e teste a indicação de comutação e a resposta no circuito.

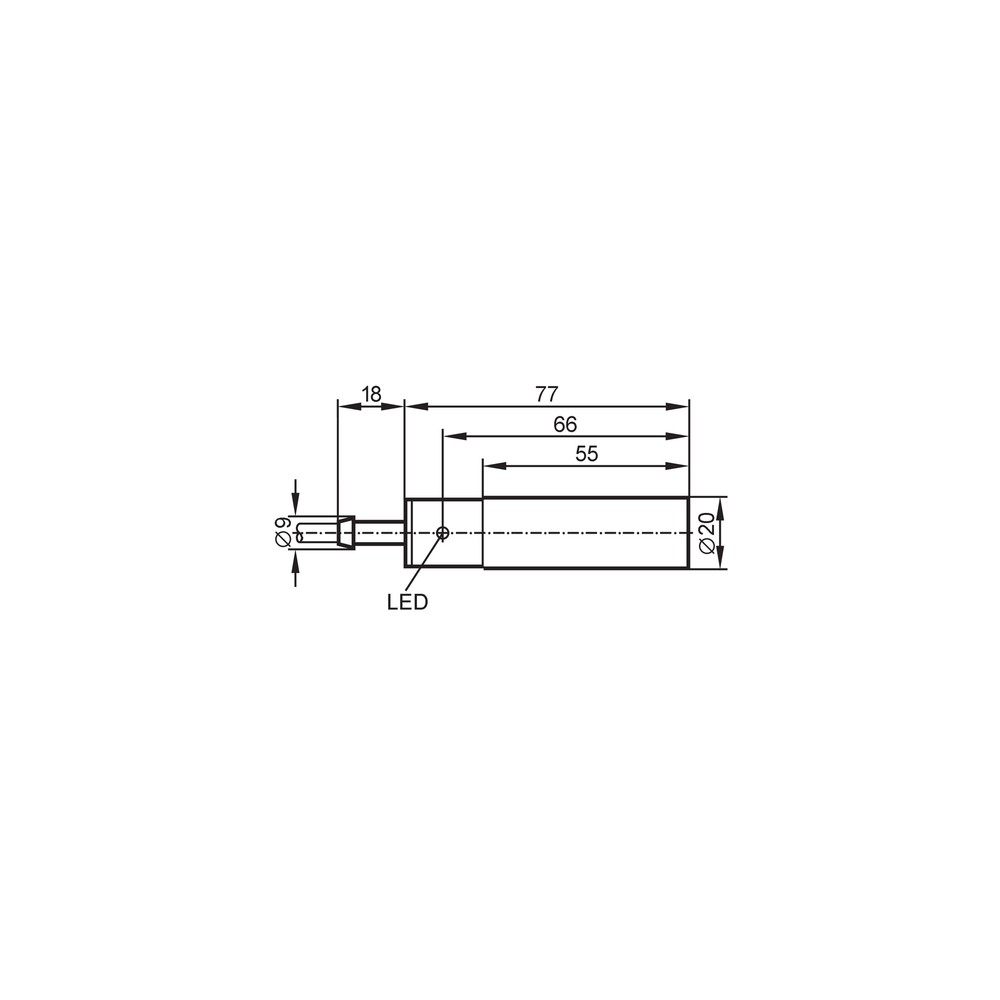

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

1 arruela de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa especificada, ligação incorreta, alvo fora da distância de trabalho ou material do alvo reduzindo o alcance efetivo.	Meça a alimentação nos terminais, confira as ligações no datasheet e teste a detecção dentro da distância de trabalho, considerando o fator de correção do material.
A entrada conectada permanece acionada ou apresenta comportamento inesperado quando o sensor deveria estar desligado.	A corrente residual da saída de dois fios pode interagir com a entrada ou carga conectada.	Verifique a corrente residual especificada para a tensão de operação e compare-a com os requisitos da entrada; confirme a compatibilidade elétrica da carga.
O sensor ou o circuito apresenta falha após uma condição de sobrecorrente ou curto-circuito.	A ficha informa que não há proteção integrada contra sobrecarga nem contra curto-circuitos.	Desenergize o circuito, verifique fusível e carga, inspecione a instalação e confirme a proteção externa prevista no projeto antes de voltar a energizar.
A comutação ocorre a uma distância diferente da esperada entre materiais de alvo distintos.	Os fatores de correção variam conforme o material; a distância real de comutação também tem tolerância especificada.	Identifique o material do alvo e aplique o fator de correção correspondente; meça a posição de comutação na instalação e compare com os dados do datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IA0018 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IA0018 e para quem ele serve?

É um sensor indutivo para aplicações industriais e automação, com saída normalmente aberta e montagem não embutida. A seleção depende da compatibilidade elétrica, do alvo metálico e das condições de instalação.

O que acompanha o sensor?

Os dados do produto indicam uma peça por embalagem e uma arruela de fixação incluída. O cabo PVC de 10 m faz parte da conexão especificada do sensor.

Ele funciona com alimentação AC e DC?

Sim. A faixa de tensão de operação informada é 20...250 V AC/DC; confirme também que a entrada ou carga é compatível com a saída normalmente aberta de dois fios.

Posso instalar este sensor embutido?

Não é a configuração especificada: o IA0018 é indicado para montagem não embutida. Consulte o desenho dimensional e o datasheet para os requisitos de instalação.

Ele serve para detectar qualquer material metálico com o mesmo alcance?

Não se deve presumir alcance igual para todos os materiais. A ficha informa fatores de correção distintos para aço, aço inoxidável, latão, alumínio e cobre.

O sensor tem proteção contra curto-circuito ou inversão de polaridade?

Não. A ficha informa que não há proteção integrada contra curto-circuito, sobrecarga ou inversão de polaridade; verifique a proteção do circuito conforme o datasheet.

O sensor não está detectando a peça. O que verifico antes de trocar?

Confira primeiro a alimentação, as conexões, a distância entre sensor e alvo e o material da peça. Compare a instalação com a distância de trabalho e os fatores de correção do fabricante.

A entrada do controlador fica acionada mesmo sem detecção. Qual pode ser a causa?

Uma causa possível é a corrente residual da saída de dois fios interagir com a entrada conectada. Compare a corrente residual especificada para a tensão usada com os requisitos elétricos da entrada.

Quando escolher este modelo em vez de outro sensor indutivo?

Escolha-o se o projeto requer montagem não embutida, saída normalmente aberta, alimentação de 20...250 V AC/DC e cabo de dois fios com 10 m. Se precisar de montagem embutida, saída normalmente fechada ou protocolo digital, procure uma configuração que declare esses requisitos.

Como devo fazer a instalação elétrica e proteger o circuito?

Siga o esquema do datasheet para os dois condutores e instale a proteção indicada: fusível miniatura rápido de até 2 A conforme IEC 60127-2, folha 1. A ficha não especifica vídeo ou pinout separado.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; neste produto, a ficha indica aplicação de detecção de alvos metálicos. (Ref.: Tipo de produto; Aplicação)

Montagem não embutida

Configuração de instalação especificada para o sensor, que deve ser considerada no espaço e na disposição em relação a outros elementos. (Ref.: Montagem)

Distância real de comutação (Sr)

Valor de referência da distância de comutação indicado pelo fabricante, com tolerância especificada. (Ref.: Distância real de comutação Sr)

Histerese

Diferença entre os pontos de comutação e descomutação, expressa neste produto como percentual de Sr. (Ref.: Histerese)

Grau de proteção IP67

Classificação de proteção do invólucro indicada pelo fabricante; as condições de instalação e uso devem seguir o datasheet. (Ref.: Grau de proteção)
