Sensor Indutivo Alta Temperatura IFM I95045 M50

I95045 IFM - Sensor Indutivo Alta Temperatura IFM Detecção em áreas quentes M50 20mm PNP NA 5m

Imagem meramente ilustrativa

R$ 4.088,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: I95045
EAN: 4021179271301
NCM do produto: 85365090

Destaques do Produto Alcance de detecção...mais

Fechar menu

Saiba mais sobre: "I95045 IFM - Sensor Indutivo Alta Temperatura IFM Detecção em áreas quentes M50 20mm PNP NA 5m"

Destaques do Produto

Alcance de detecção

20 mm

Tipo de saída

PNP normalmente aberta

Temperatura ambiente

0 a 180 °C

Alimentação

10 a 35 V DC

Formato de montagem

Rosca M50 x 1,5; montagem embutida

Conexão

Cabo de silicone de 5 m; 3 fios

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo de Alta Temperatura IFM I95045, M50 x 1,5, alcance de detecção de 20 mm, PNP normalmente aberto, cabo de silicone de 5 m

O IFM I95045 é um sensor indutivo para detecção de objetos metálicos em aplicações especificadas para áreas de alta temperatura. Possui alcance nominal de 20 mm, saída PNP normalmente aberta e cabo de silicone de 5 m. Opera com alimentação de 10 a 35 V DC e temperatura ambiente de 0 a 180 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo, alta temperatura
Alcance de detecção	20 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10 a 35 V DC
Temperatura ambiente	0 a 180 °C
Frequência de comutação	100 Hz
Conexão elétrica	Cabo de silicone de 5 m, 3 x 0,22 mm²
Rosca e comprimento	M50 x 1,5; 70 mm
Grau de proteção	IP 65
Material do invólucro	Aço inoxidável

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva em aplicações de alta temperatura dentro da faixa ambiente especificada de 0 a 180 °C.
Instalações que requeiram saída PNP normalmente aberta, alimentação de 10 a 35 V DC e alcance nominal de 20 mm.
Montagem embutida com espaço e interface mecânica compatíveis com rosca M50 x 1,5.

⚠ Considere outro se precisa de:

Não selecionar quando o circuito de entrada exigir saída NPN ou normalmente fechada; a ficha especifica PNP normalmente aberta.
Não usar fora da faixa de temperatura ambiente especificada de 0 a 180 °C.
Não presumir detecção de materiais não metálicos: o produto é indutivo e a ficha não especifica detecção desses materiais.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: detecção indutiva em áreas de alta temperatura, respeitando a faixa ambiente de 0 a 180 °C.
Possibilidade inferida: detecção de alvos metálicos em uma instalação industrial que aceite montagem embutida M50 x 1,5, alcance nominal de 20 mm e saída PNP normalmente aberta. Validar geometria, material do alvo e distância efetiva conforme fatores de correção do datasheet.
A ficha não declara adequação a alvos não metálicos, protocolo de comunicação ou funcionamento fora da faixa ambiental especificada; confirmar requisitos específicos com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo de Alta Temperatura IFM I95045, M50 x 1,5, alcance de detecção de 20 mm, PNP normalmente aberto, cabo de silicone de 5 m, verifique estes pontos:

Escolha o I95045 quando

A instalação exigir sensor indutivo para alta temperatura, montagem embutida M50 x 1,5, alcance nominal de 20 mm e saída PNP normalmente aberta.

Verifique a aplicação antes de selecionar

Confirme que a alimentação está entre 10 e 35 V DC, que a entrada de controle aceita PNP normalmente aberto e que a temperatura ambiente não excede a faixa informada. Para exigências diferentes, consulte o datasheet e selecione uma versão cujos dados correspondam à aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM / ifm electronic	Identificação do fabricante informada no anúncio e no catálogo.
Modelo	I95045	Código do produto.
GTIN	4021179271301	Identificador comercial informado na ficha.
Categoria	Sensor indutivo de alta temperatura	Tipo de produto e aplicação declarados.
Aplicação declarada	Aplicações em áreas de alta temperatura	Descrição de aplicação fornecida para o produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação indicado na ficha.
Tensão de operação	10 a 35 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 15 mA	Valor informado para o consumo do sensor.
Classe de proteção	III	Classe de proteção elétrica declarada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção informado para a saída.
EMC	EN 61000-4-2: ESD 2 kV CD / 4 kV AD; EN 61000-4-3: HF irradiado 3 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 3 V	Valores e referências EMC declarados na ficha técnica.

Saída e comutação
Saída de comutação	PNP	Tipo de saída especificado.
Função de saída	Normalmente aberta	Estado de saída declarado.
Frequência de comutação DC	100 Hz	Frequência de comutação especificada para DC.
Corrente máxima constante da saída DC	150 mA	Limite máximo constante indicado para a saída.
Queda de tensão máxima da saída DC	2 V	Queda máxima declarada na saída de comutação.

Detecção e desvios
Alcance de detecção	20 mm	Alcance nominal indicado na ficha.
Montagem	Embutida	Configuração de montagem especificada.
Distância de trabalho	0 a 16,2 mm	Faixa declarada na ficha; não confundir com o alcance nominal.
Histerese	3 a 15 % de Sr	Faixa de histerese informada em relação a Sr.
Variação no ponto de comutação	-10 a 10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,6; latão: 0,3; alumínio: 0,2; cobre: 0,1	Fatores de correção de alcance conforme o material, tal como listados na ficha.

Condições ambientais
Temperatura ambiente	0 a 180 °C	Faixa ambiente especificada para operação.
Grau de proteção	IP 65	Grau declarado na ficha; interpretar conforme condições de instalação e documentação do fabricante.

Dados mecânicos e materiais
Designação da rosca	M50 x 1,5	Dimensão da conexão mecânica roscada.
Dimensões	M50 x 1,5; comprimento de 70 mm	Dimensões informadas para o corpo do sensor.
Tipo de montagem	Embutido	Configuração mecânica declarada.
Material do invólucro	Aço inoxidável	Material especificado para o invólucro.
Material da face ativa	LCP	Material especificado para a face ativa.
Porcas de fixação	2	Quantidade indicada como acessório incluído.
Peso	560,5 g	Peso informado no conjunto de dados do catálogo.

Conexão elétrica
Tipo de conexão	Cabo de silicone, altamente flexível	Descrição da conexão elétrica na ficha.
Comprimento do cabo	5 m	Comprimento especificado.
Condutores	3 x 0,22 mm²	Quantidade e seção nominal dos condutores informadas.

Dados de confiabilidade e proteção
MTTF	700 anos	Valor MTTF informado no catálogo; não equivale a prazo de vida útil garantido.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação; a saída é uma comutação discreta PNP normalmente aberta.

• Compatibilidade de lógica: entrada de controle compatível com sinal PNP, após verificação das tensões e correntes do circuito.

Conexões

Elétrica Cabo integrado de silicone com 5 m, 3 x 0,22 mm². Alimentação de 10 a 35 V DC; saída PNP normalmente aberta. Corrente máxima constante da saída: 150 mA. Verifique a atribuição dos condutores no datasheet antes de energizar; a ficha fornecida não informa as cores dos fios.

Processo Conexão mecânica roscada M50 x 1,5; montagem embutida. A ficha não especifica conexão de processo adicional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou circuito DC compatível com saída PNP normalmente aberta, respeitando alimentação e corrente especificadas.	✓	O sensor tem saída PNP normalmente aberta, alimentação de 10 a 35 V DC e corrente máxima constante de saída de 150 mA; confirme os limites da entrada receptora.
Entrada que exige sinal NPN ou contato normalmente fechado.	✗	A ficha identifica a saída como PNP normalmente aberta; não corresponde à lógica especificada no cenário.
Montagem em rosca M50 x 1,5, embutida, com espaço para o comprimento de 70 mm.	✓	A designação de rosca, montagem e comprimento constam na ficha; a adequação depende da geometria real do suporte.
Aplicação com temperatura ambiente fora de 0 a 180 °C.	✗	A faixa ambiente indicada para o produto é de 0 a 180 °C.
Uso de rede ou protocolo de comunicação industrial específico.	✗	Não há protocolo de comunicação informado; a ficha especifica uma saída de comutação PNP.
Detecção de materiais não metálicos como objeto-alvo.	✗	A ficha classifica o produto como sensor indutivo e não declara detecção de materiais não metálicos.

INSTALAÇÃO

Como instalar o Sensor Indutivo de Alta Temperatura IFM I95045, M50 x 1,5, alcance de detecção de 20 mm, PNP normalmente aberto, cabo de silicone de 5 m

Confirme no projeto que a aplicação requer sensor indutivo, saída PNP normalmente aberta e operação dentro da faixa de temperatura especificada.
Verifique se o suporte aceita rosca M50 x 1,5 e montagem embutida, considerando o comprimento informado de 70 mm.
Instale mecanicamente o sensor sem exceder as condições permitidas para a montagem; consulte o desenho dimensional do fabricante.
Posicione o sensor em relação ao alvo considerando o alcance nominal, a distância de trabalho e o fator de correção correspondente ao material do alvo.
Conecte os três condutores ao circuito DC conforme a atribuição de fios indicada no datasheet; não deduza cores ou pinagem a partir da quantidade de fios.
Antes da operação, confirme alimentação, lógica PNP normalmente aberta e limites de corrente da entrada conectada; teste a comutação na instalação.

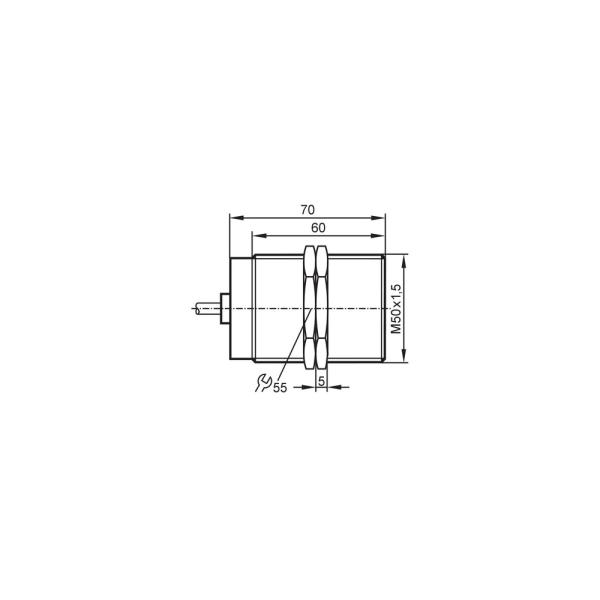

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada de controle não muda de estado quando o alvo se aproxima.	Alimentação fora da faixa, ligação incorreta ou entrada incompatível com saída PNP normalmente aberta.	Meça a alimentação nos terminais e confira a lógica da entrada e a atribuição dos condutores no datasheet.
A detecção ocorre somente quando o alvo está mais próximo do que o esperado.	Material do alvo com fator de correção inferior ao valor de referência ou distância de instalação acima da distância de trabalho declarada.	Identifique o material do alvo, consulte o fator de correção correspondente e meça a distância entre a face ativa e o alvo.
A saída comuta de forma instável ou não comuta em ciclos rápidos.	Frequência de atuação superior à frequência de comutação especificada ou condições de alimentação e carga fora dos limites.	Compare a frequência do processo com 100 Hz e verifique tensão, corrente de carga e queda de tensão da saída.
O sensor ou circuito conectado apresenta interrupção após ligação da carga.	Curto-circuito, sobrecarga ou corrente da carga acima do limite constante especificado para a saída.	Desenergize o circuito, inspecione cabos e carga e confirme que a corrente não excede 150 mA antes de retomar o teste.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM I95045 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM I95045 e para que serve?

É um sensor indutivo de alta temperatura para detectar objetos por comutação. A ficha indica alcance de 20 mm e saída PNP normalmente aberta.

Esse sensor funciona com qualquer entrada de CLP?

Não necessariamente. A entrada deve ser compatível com sinal PNP normalmente aberto e com as condições elétricas especificadas; confirme também alimentação e limites da entrada.

O que acompanha o produto?

A ficha lista duas porcas de fixação e uma unidade por embalagem.

Ele serve para detectar objetos de plástico ou madeira?

A ficha descreve um sensor indutivo e não declara detecção de materiais não metálicos. Para esse tipo de alvo, confirme a tecnologia necessária com o fabricante.

Posso usar o I95045 fora da faixa de 0 a 180 °C?

A ficha especifica temperatura ambiente de 0 a 180 °C. Não há base nos dados fornecidos para recomendar operação fora dessa faixa.

O sensor é compatível com uma entrada que exige saída NPN?

Não conforme a configuração especificada: o I95045 tem saída PNP normalmente aberta. Se o circuito exigir NPN, selecione uma versão cuja ficha indique essa saída.

O sensor está instalado, mas a entrada não muda de estado. O que devo verificar?

Verifique primeiro a alimentação de 10 a 35 V DC, a compatibilidade da entrada com PNP normalmente aberto e a ligação dos condutores conforme o datasheet.

A distância de detecção está menor do que eu esperava; o sensor está com defeito?

Não necessariamente. O material do alvo influencia o alcance conforme os fatores de correção indicados; confira o material e a distância de instalação antes de substituir o sensor.

Devo comprar um kit ou peças avulsas para a instalação?

A ficha informa uma unidade por embalagem e duas porcas de fixação incluídas. Outros componentes ou cabos não são listados como acessórios incluídos.

Como faço a ligação e a montagem sem errar a pinagem?

Use a rosca M50 x 1,5 para a montagem e consulte o datasheet para identificar os condutores antes de energizar. A ficha fornecida não informa as cores dos fios.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída eletrônica que fornece sinal positivo à carga quando comutada; deve corresponder à lógica da entrada conectada. (Ref.: saída PNP)

Normalmente aberta

Configuração da saída indicada como aberta no estado normal e que comuta conforme a condição de detecção. (Ref.: função de saída)

Alcance de detecção

Distância nominal de detecção declarada para o sensor; o material do alvo pode alterar o alcance efetivo conforme os fatores de correção. (Ref.: alcance de detecção de 20 mm)

Montagem embutida

Configuração de instalação indicada para o sensor; deve ser respeitada na preparação do suporte. (Ref.: tipo de montagem)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso conforme critérios do sistema IP; não substitui a verificação das condições de instalação. (Ref.: IP 65)
