Sensor Indutivo Alta Temperatura IFM I95045 M50

I95045 IFM - Sensor Indutivo Alta Temperatura Detecção em Ambientes Quentes M50 20mm PNP 180°C

Imagem meramente ilustrativa

R$ 4.088,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: I95045
EAN: 4021179271301
NCM do produto: 85365090

Destaques do Produto Temperatura ambiente...mais

Fechar menu

Saiba mais sobre: "I95045 IFM - Sensor Indutivo Alta Temperatura Detecção em Ambientes Quentes M50 20mm PNP 180°C"

Destaques do Produto

Temperatura ambiente

0...180 °C

Alcance nominal

20 mm, embutido

Tipo de saída

PNP normalmente aberta

Alimentação

10...35 V DC

Conexão

Cabo de silicone de 5 m; 3 fios

Montagem

Rosca M50 x 1,5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo de Alta Temperatura IFM I95045, M50 x 1,5, alcance de detecção de 20 mm, PNP normalmente aberto, 0...180 °C

O IFM I95045 é um sensor indutivo para detectar objetos metálicos em aplicações especificadas para áreas de alta temperatura. Possui alcance nominal de detecção de 20 mm, saída PNP normalmente aberta e temperatura ambiente de operação de 0...180 °C. Tem conexão por cabo de silicone de 5 m e invólucro roscado M50 x 1,5.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance de detecção	20 mm; montagem embutida
Saída	PNP, normalmente aberta
Temperatura ambiente	0...180 °C
Tensão de operação	10...35 V DC
Frequência de comutação	100 Hz
Grau de proteção	IP 65
Conexão elétrica	Cabo de silicone de 5 m, 3 fios
Dimensões	M50 x 1,5; comprimento de 70 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em áreas de alta temperatura, respeitando a faixa ambiente de 0...180 °C.
Instalações que exijam alcance nominal de 20 mm, montagem embutida e entrada PNP normalmente aberta.
Sistemas DC cuja alimentação esteja entre 10 e 35 V e cuja entrada seja compatível com saída PNP.

⚠ Considere outro se precisa de:

Aplicações cuja temperatura ambiente ultrapasse 180 °C ou fique abaixo de 0 °C.
Sistemas que exijam saída NPN, normalmente fechada ou sinal analógico; este modelo é PNP normalmente aberto.
Aplicações que necessitem de frequência de comutação superior a 100 Hz ou alcance nominal superior a 20 mm.

APLICAÇÕES E USO

Aplicação comprovada na ficha: detecção indutiva em áreas de alta temperatura, dentro da faixa ambiente de 0...180 °C.
Possibilidade de uso em uma entrada digital DC PNP normalmente aberta, desde que a alimentação esteja entre 10 e 35 V DC e os limites de corrente e frequência sejam respeitados; validar a lógica do controlador e a montagem no datasheet.
A ficha identifica detecção indutiva e materiais de correção, mas não especifica alvos, dimensões de peças ou desempenho para cada geometria. Valide o alcance na aplicação real, sobretudo com materiais diferentes do aço.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo de Alta Temperatura IFM I95045, M50 x 1,5, alcance de detecção de 20 mm, PNP normalmente aberto, 0...180 °C, verifique estes pontos:

Escolha o I95045

Quando a aplicação exigir detecção indutiva embutida até o alcance nominal de 20 mm, saída PNP normalmente aberta, alimentação de 10...35 V DC e operação ambiente entre 0 e 180 °C.

Avalie outra configuração

Se o controlador exigir NPN ou contato normalmente fechado, se a alimentação estiver fora de 10...35 V DC, ou se a aplicação exceder 100 Hz, compare os requisitos com outro sensor. Confirme também no datasheet a distância de trabalho aplicável à montagem.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	IFM / ifm electronic	Identificação informada na ficha do produto.
Modelo e SKU	I95045	Código do modelo e referência de compra.
GTIN	4021179271301	Código global de identificação informado.
Categoria	Sensor indutivo de alta temperatura	Tipo de produto indicado pelo fabricante.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Peso	560,5 g	Massa registrada no conjunto de dados do produto.

Aplicação
Aplicação informada	Aplicações em áreas de alta temperatura	Descrição de aplicação fornecida para o modelo.

Dados de detecção
Princípio de detecção	Indutivo	Tipo de sensor declarado.
Alcance de detecção	20 mm	Alcance nominal indicado na ficha.
Distância de trabalho	0...16,2 mm	Faixa de trabalho informada; consultar datasheet para as condições de referência.
Montagem	Embutido	Tipo de montagem indicado.
Fator de correção	Aço: 1; aço inoxidável: 0,6; latão: 0,3; alumínio: 0,2; cobre: 0,1	Valores informados por material; considerar ao avaliar o alcance efetivo.
Histerese	3...15 % de Sr	Faixa percentual referenciada a Sr, conforme ficha.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação indicado.
Tensão de operação	10...35 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 15 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção informada para a alimentação.
Proteção contra sobrecarga	Sim	Recurso declarado na ficha.
Proteção contra curto-circuitos	Sim; por impulso	Tipo de proteção contra curto-circuito informado.

Saída de comutação
Função de saída	Normalmente aberta	Estado funcional indicado para a saída.
Tipo de saída	PNP	Tipo de saída de comutação especificado.
Corrente máxima constante da saída DC	150 mA	Limite máximo constante informado; respeitar a carga compatível.
Queda de tensão máxima da saída DC	2 V	Valor máximo informado para a saída de comutação.
Frequência de comutação DC	100 Hz	Frequência de comutação especificada para DC.

Condições ambientais e proteção
Temperatura ambiente	0...180 °C	Faixa de temperatura ambiente de operação informada.
Grau de proteção	IP 65	Grau declarado; seguir as condições de instalação e uso do fabricante.
EMC	EN 61000-4-2: ESD 2 kV CD / 4 kV AD; EN 61000-4-3: HF irradiado 3 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 3 V	Níveis e referências de ensaio listados na ficha.

Dados mecânicos
Designação da rosca	M50 x 1,5	Rosca do invólucro.
Dimensões	M50 x 1,5; comprimento de 70 mm	Dimensões declaradas para o sensor.
Material do invólucro	Aço inoxidável	Material informado para o invólucro.
Material da face ativa	LCP	Material informado para a face ativa.
Acessórios incluídos	2 porcas de fixação	Quantidade declarada na ficha.

Conexão elétrica
Tipo e comprimento de conexão	Cabo de silicone de 5 m	Comprimento e material do cabo especificados.
Construção do cabo	3 x 0,22 mm²; altamente flexível	Construção descrita nos dados do produto; observar as instruções do fabricante para instalação.

COMPATIBILIDADE

Comunicação

• Saída de comutação discreta PNP; não há protocolo de comunicação informado na ficha.

Conexões

Elétrica Cabo de silicone de 5 m, 3 fios (3 x 0,22 mm² conforme os dados do produto). Alimentação de 10...35 V DC. A entrada do controlador deve aceitar saída PNP normalmente aberta; confirme a atribuição dos condutores no datasheet antes da ligação.

Processo Conexão mecânica roscada M50 x 1,5. Dimensão informada: comprimento de 70 mm. Montagem indicada como embutida; não é uma conexão de processo para fluido informada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital DC compatível com PNP normalmente aberto e alimentação dentro de 10...35 V DC	✓	Corresponde à saída e à faixa de alimentação especificadas.
Entrada de controlador que exige saída NPN ou normalmente fechada	✗	A ficha especifica saída PNP normalmente aberta.
Aplicação em temperatura ambiente de 0...180 °C e requisito de detecção nominal de até 20 mm	✓	Esses limites e o alcance nominal constam na ficha; confirme a distância de trabalho e as condições de montagem.
Ambiente acima de 180 °C, frequência requerida acima de 100 Hz ou distância superior ao alcance nominal	✗	A condição excede ao menos um limite informado para este modelo.
Instalação que requer comunicação IO-Link ou outro protocolo	✗	A ficha informa saída de comutação PNP e não especifica protocolo de comunicação.

INSTALAÇÃO

Como instalar o Sensor Indutivo de Alta Temperatura IFM I95045, M50 x 1,5, alcance de detecção de 20 mm, PNP normalmente aberto, 0...180 °C

Confirme que a temperatura ambiente da posição de montagem está entre 0 e 180 °C e que a aplicação respeita os limites elétricos do sensor.
Verifique a rosca M50 x 1,5, o espaço disponível e a montagem embutida indicada; consulte o desenho dimensional antes de preparar o suporte.
Instale o sensor com as duas porcas de fixação incluídas e assegure a fixação mecânica sem danificar o cabo ou o invólucro.
Posicione o alvo metálico considerando o alcance nominal de 20 mm, a distância de trabalho informada e o fator de correção do material.
Conecte os três fios a uma alimentação DC de 10...35 V e a uma entrada compatível com PNP normalmente aberto; confirme a pinagem no datasheet do fabricante.
Após energizar, teste a comutação com o alvo na posição de operação e verifique a resposta do controlador antes de colocar o sistema em serviço.

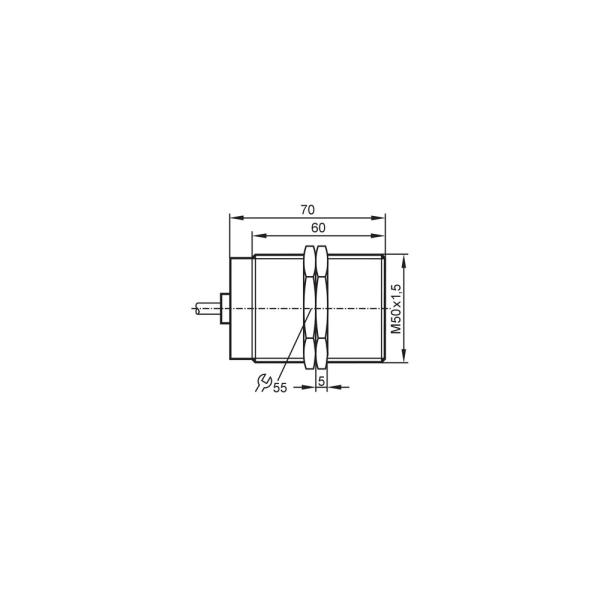

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação ausente ou fora da faixa, ligação incompatível com saída PNP, alvo além da distância de trabalho ou material que reduz o alcance efetivo.	Meça a alimentação nos terminais, confira a ligação e a entrada do controlador com o datasheet; teste o alvo dentro da distância de trabalho e considere o fator de correção do material.
A entrada do controlador permanece acionada quando se esperava o estado oposto.	A saída do modelo é normalmente aberta e a lógica da entrada pode estar configurada para uma condição diferente.	Confirme a função PNP normalmente aberta na ficha e observe o estado da saída com e sem alvo, verificando a lógica da entrada do controlador.
Comutação instável ou intermitente.	Alvo operando próximo do limite de detecção, variação do ponto de comutação, conexão elétrica inadequada ou interferência na instalação.	Verifique posicionamento e repetibilidade do alvo, integridade das ligações e condições de instalação; compare a alimentação e a aplicação com os limites do datasheet.
O sensor não acompanha a velocidade do processo.	Frequência de comutação requerida superior a 100 Hz.	Meça ou determine a frequência de eventos do processo e compare com o limite de 100 Hz especificado para o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM I95045 (PT-BR) (Datasheet) Desenho em escala IFM I95045 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM I95045 e para que serve?

É um sensor indutivo de alta temperatura para detecção de objetos metálicos em aplicações compatíveis com suas especificações. A saída é PNP normalmente aberta.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como acessórios incluídos. A embalagem corresponde a uma peça.

Posso ligar o I95045 a uma entrada NPN ou normalmente fechada?

Não, a ficha especifica saída PNP normalmente aberta. Verifique os requisitos da entrada do controlador antes da compra.

Ele funciona com alimentação de 24 V DC?

Sim, 24 V DC está dentro da faixa de operação especificada, de 10 a 35 V DC. A entrada conectada também precisa ser compatível com PNP normalmente aberto.

O sensor não detecta meu alvo: o que devo verificar antes de substituí-lo?

Confira alimentação, ligação PNP, distância do alvo e material detectado. Os fatores de correção variam conforme o material e podem reduzir o alcance efetivo.

A saída não muda de estado como esperado; o sensor está com defeito?

Não necessariamente: o I95045 tem saída normalmente aberta. Verifique a lógica configurada na entrada do controlador e teste o estado com e sem alvo antes de substituir o sensor.

Devo escolher este modelo ou um sensor de outro tipo de saída?

Escolha o I95045 quando o sistema aceitar PNP normalmente aberto e atender à alimentação de 10...35 V DC. Se a entrada exigir NPN ou normalmente fechado, selecione uma versão cuja saída corresponda ao circuito.

É melhor comprar o sensor com cabo ou uma versão com conector?

Este modelo tem cabo de silicone de 5 m e três fios. Se a instalação exigir outro tipo de conexão elétrica, compare com uma versão que documente essa conexão; ela não está especificada para este SKU.

Como instalo o sensor e posiciono o alvo?

Use a rosca M50 x 1,5 e a montagem embutida indicadas, consultando o desenho dimensional. Posicione o alvo dentro das condições de detecção e valide a comutação conforme o datasheet.

O I95045 serve para temperaturas acima de 180 °C?

Não: a faixa de temperatura ambiente informada é de 0...180 °C. Para condições acima desse limite, consulte o fabricante para selecionar um modelo apropriado.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção sem contato por princípio indutivo; neste produto, é indicado para detecção de objetos metálicos. (Ref.: tipo de sensor: indutivo)

PNP

Tipo de saída de comutação especificado para o sensor; deve corresponder à entrada elétrica do controlador. (Ref.: saída de comutação: PNP)

Normalmente aberta

Função de saída indicada na ficha; a lógica do circuito conectado deve ser compatível. (Ref.: função de saída)

Alcance de detecção

Distância nominal de detecção informada para o sensor; o material do alvo pode influenciar o alcance. (Ref.: alcance de detecção: 20 mm)

IP 65

Grau de proteção declarado pelo fabricante para o produto; consulte o datasheet para condições e limites de instalação. (Ref.: grau de proteção: IP 65)
