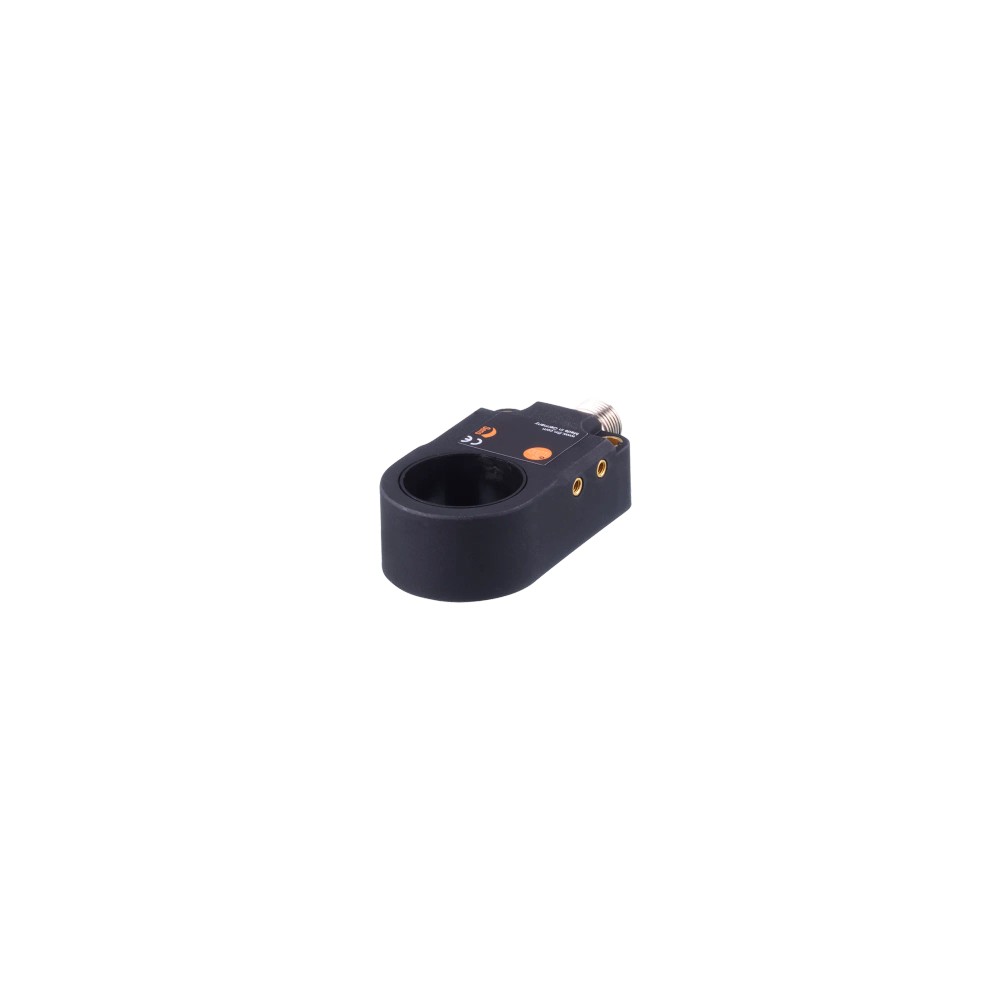

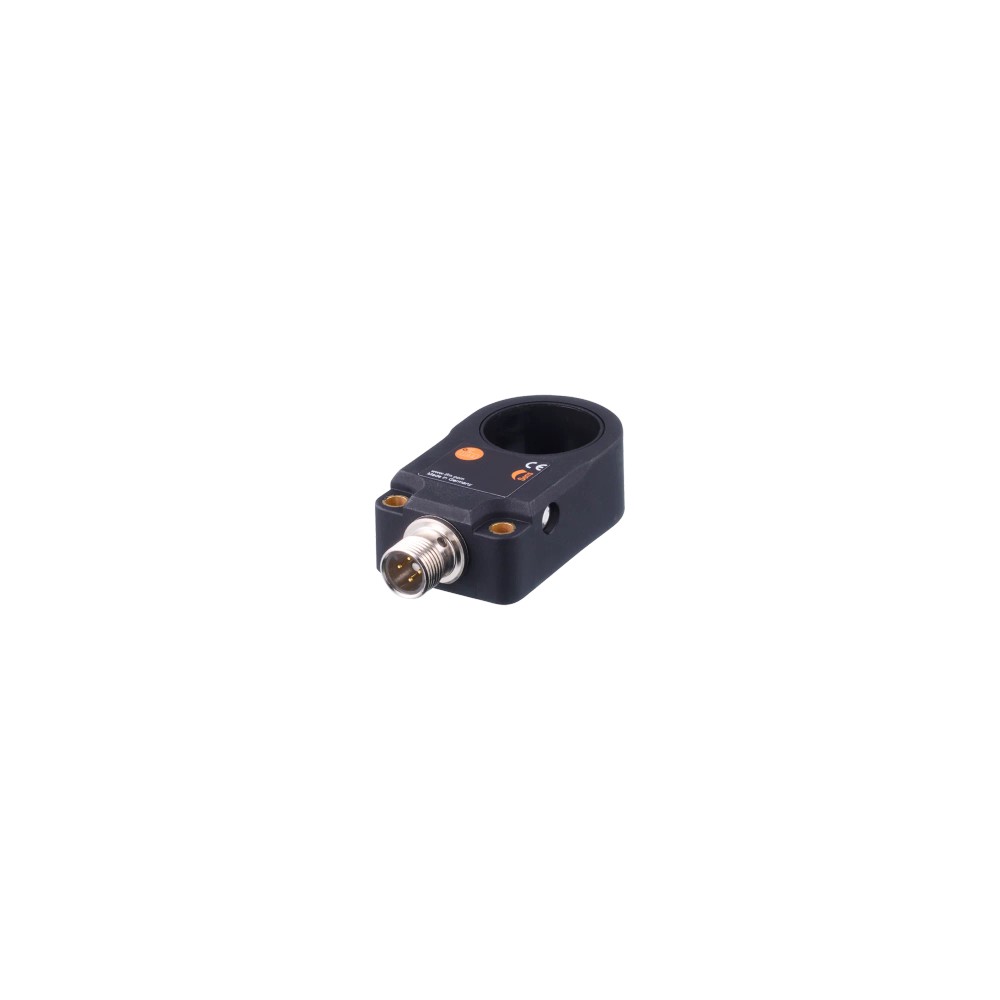

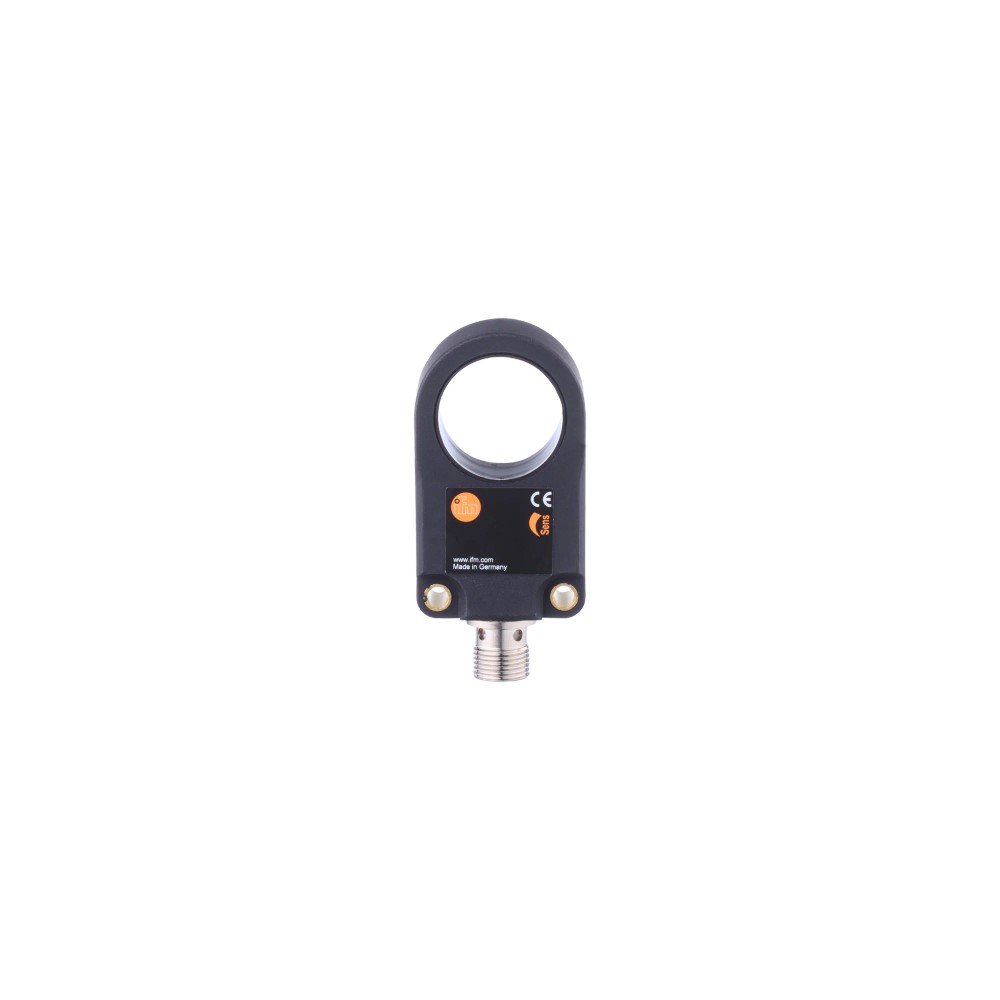

Sensor Indutivo de Anel IFM I7R213

Pré-visualizar: I7R213 IFM - Sensor Indutivo de Anel IFM Automação Industrial IO-Link PNP/NPN IP67 M12

I7R213 IFM - Sensor Indutivo de Anel IFM Automação Industrial IO-Link PNP/NPN IP67 M12

Imagem meramente ilustrativa

R$ 1.631,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: I7R213
EAN: 4021179253147
NCM do produto: 85365090

Destaques do Produto Abertura do anel...mais

Fechar menu

Saiba mais sobre: "I7R213 IFM - Sensor Indutivo de Anel IFM Automação Industrial IO-Link PNP/NPN IP67 M12"

Destaques do Produto

Abertura do anel

Diâmetro interno de 25,1 mm

Objeto de referência

Resolução para esfera de aço: 1,2 mm no modo dinâmico e 3 mm no estático

Saída

PNP/NPN selecionável; ajuste de fábrica PNP, normalmente aberto

Alimentação

10...30 V DC

Conexão e comunicação

M12 A-coded, 4 contatos; IO-Link e modo SIO

Ambiente

-25...70 °C; proteção IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo de Anel IFM I7R213, IO-Link, PNP/NPN selecionável, conexão M12, IP67

O IFM I7R213 é um sensor indutivo de anel para detecção de objetos que passam pela abertura do sensor em aplicações de automação industrial. Possui princípio de trabalho estático ou dinâmico selecionável e saída PNP/NPN configurável. A comunicação IO-Link complementa a operação em modo SIO, e a conexão elétrica é feita por conector M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo de anel
Diâmetro interno	25,1 mm
Saída de comutação	PNP/NPN selecionável
Princípio de trabalho	Estático ou dinâmico, selecionável
Interface de comunicação	IO-Link; modo SIO disponível
Tensão de operação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Grau de proteção	IP 67
Temperatura ambiente	-25...70 °C
Dimensões e peso	60 x 35 x 20 mm; 54 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos compatíveis com o princípio indutivo ao passarem pela abertura de 25,1 mm, respeitando as resoluções declaradas para esfera de aço.
Aplicações industriais que necessitam selecionar entre princípio de trabalho estático e dinâmico e entre saídas PNP e NPN.
Instalações com alimentação de 10...30 V DC, conexão M12 A-coded de 4 contatos e necessidade de IO-Link ou modo SIO.

⚠ Considere outro se precisa de:

Não selecionar sem verificar a passagem física do objeto pela abertura de 25,1 mm.
Não usar fora da faixa de temperatura ambiente de -25...70 °C ou sem respeitar a tensão de operação de 10...30 V DC.
Não presumir que a resolução para esfera de aço se aplica a objetos de outros materiais ou formatos; confirmar o desempenho necessário no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação informada na ficha: automação industrial com detecção por sensor indutivo de anel.
Detecção de esferas de aço que passam pela abertura, considerando a resolução especificada para o modo selecionado: 1,2 mm no modo dinâmico ou 3 mm no estático. A adequação a outros objetos não está estabelecida pelos dados fornecidos.
Uso em instalação com temperatura ambiente de -25...70 °C e alimentação de 10...30 V DC.
Integração em sistema IO-Link com master de porta classe A e transferência COM2, ou operação por modo SIO. A ficha não define uma máquina ou processo específico.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo de Anel IFM I7R213, IO-Link, PNP/NPN selecionável, conexão M12, IP67, verifique estes pontos:

Escolha o I7R213 quando

A aplicação requer um sensor indutivo de anel, o objeto passa pela abertura de 25,1 mm e a resolução declarada para esfera de aço atende ao requisito: 1,2 mm no princípio dinâmico ou 3 mm no estático. Considere também a alimentação DC, a conexão M12 e a saída configurável.

Avalie outra configuração quando

A instalação exigir abertura maior, resolução diferente da informada para esfera de aço, temperatura fora de -25...70 °C, tensão fora de 10...30 V DC ou tipo de saída diferente de PNP/NPN. Confirme os requisitos da aplicação e consulte o datasheet antes de selecionar outro produto.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo de anel	Categoria e princípio de detecção declarados pelo fabricante.
Aplicação informada	Aplicações industriais / automação industrial	Aplicação indicada nos dados do produto.
SKU / Part Number	I7R213	Identificação do modelo.
GTIN	4021179253147	Identificador comercial informado.
Marca	ifm / ifm electronic	Fabricante indicado na ficha.

Dados elétricos
Tipo de tensão	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de operação declarada.
Consumo de corrente	< 30 mA	Limite declarado na ficha.
Classe de proteção	III	Classificação elétrica informada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a conexão elétrica.
Proteção contra sobrecarga	Sim	Proteção declarada para a saída.
Proteção contra curto-circuitos	Sim	Proteção declarada para a saída.

Saídas e funcionamento
Função elétrica	PNP/NPN, selecionável	Tipo de saída configurável.
Função de saída	Abertura / fechamento, selecionável	Função de chaveamento selecionável.
Ajuste de fábrica	PNP; normalmente aberto; princípio estático	Configuração de fábrica informada na ficha.
Princípio de trabalho	Estático ou dinâmico, selecionável	Modos de operação disponíveis.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo declarado para a saída.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo declarado.
Prolongador de impulsos	Configurável	A ficha informa a possibilidade de configuração.
Duração do impulso	0...60000 ms	Faixa de ajuste declarada.
Velocidade máxima parcial	35 m/s	Limite declarado para a velocidade parcial.

Detecção e resolução
Diâmetro interno	25,1 mm	Abertura física do anel.
Resolução da esfera de aço, modo dinâmico	1,2 mm	Resolução declarada para esfera de aço no princípio dinâmico.
Resolução da esfera de aço, modo estático	3 mm	Resolução declarada para esfera de aço no princípio estático.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação declarada.
Revisão IO-Link	1.1	Revisão informada na ficha.
Transferência IO-Link	COM2 (38,4 kBaud)	Taxa e modo de transferência declarados.
Modo SIO	Sim	Operação em modo SIO disponível.
Padrão SDCI	IEC 61131-9	Padrão indicado para a interface.
Classe de master port exigida	A	Requisito de conexão ao master IO-Link.
Tempo mínimo do ciclo do processo	3,2 ms	Valor mínimo declarado.
Perfil IO-Link	Smart Sensor - SSP 4.1.1 Measuring and Switching Sensor, 1 channel; Common - I&D Identification and Diagnosis; Extension Teach dynamic; Extension Quantity detection, switches when value exceeds the setpoint; Function Locator; Function ProductURI	Recursos de perfil listados na ficha do produto.
DeviceID suportado	Modo de operação default DeviceID 1764	Identificação de dispositivo informada para o modo padrão.

Conexões
Conexão elétrica	1 x M12; codificação A; 4 contatos	Conector e quantidade de contatos declarados; consultar desenho ou datasheet para pinagem.
Conexão de processo	Não especificada	O produto é um sensor de anel; não há conexão de processo roscada informada.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente declarada.
Grau de proteção	IP 67	Grau de proteção informado; a instalação deve respeitar as condições de montagem e conexão do fabricante.
Certificado UL	Ta -25...70 °C; Enclosure Type 4X (uso interno somente) / 12 e 13; fontes de alimentação Class 2; arquivo UL E174191	Condições e identificação UL informadas na ficha.

Dados mecânicos e materiais
Dimensões	60 x 35 x 20 mm	Dimensões externas informadas.
Invólucro	Circular	Formato declarado.
Material do invólucro	PA	Material informado na ficha.
Material do anel	POM	Material informado na ficha.
Peso	54 g	Peso indicado no dataset do produto.

Displays e elementos de operação
Display de status de chaveamento	4 x LED, amarelo	Indicação visual declarada para o estado de chaveamento.

Dados de confiabilidade e fornecimento
MTTF	646 anos	Valor informado na ficha; não representa garantia nem vida útil garantida.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; transferência COM2 (38,4 kBaud); padrão SDCI IEC 61131-9.

• Modo SIO disponível.

• Classe de master port exigida: A.

Conexões

Elétrica Conexão elétrica por 1 x M12, codificação A, 4 contatos. Alimentação de 10...30 V DC; saída PNP/NPN selecionável. O ajuste de fábrica é PNP, normalmente aberto. A ficha não especifica pinagem individual; consulte o datasheet antes de conectar.

Processo Sensor indutivo de anel com abertura interna de 25,1 mm; não há conexão de processo roscada especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema IO-Link com master compatível com porta classe A e comunicação COM2.	✓	A ficha informa IO-Link, classe de master port A e transferência COM2 a 38,4 kBaud.
Entrada de controle que utiliza o modo SIO e saída PNP ou NPN selecionada conforme o circuito.	✓	O modo SIO e a seleção PNP/NPN constam na ficha; a compatibilidade final depende da configuração elétrica do sistema.
Instalação com alimentação DC entre 10 e 30 V e conector M12 A-coded de 4 contatos.	✓	Esses requisitos correspondem aos dados elétricos e à conexão declarados.
Objeto que precisa atravessar a abertura do sensor, com diâmetro interno de 25,1 mm disponível para a passagem.	✓	A geometria é de anel e a abertura interna informada é 25,1 mm; confirme também a folga e o movimento na instalação.
Aplicação que exige resolução para esfera de aço inferior a 1,2 mm no modo dinâmico ou inferior a 3 mm no estático.	✗	Os valores declarados para esfera de aço são 1,2 mm no modo dinâmico e 3 mm no estático.
Instalação com temperatura ambiente fora de -25...70 °C.	✗	A temperatura ambiente declarada é de -25...70 °C.

INSTALAÇÃO

Como instalar o Sensor Indutivo de Anel IFM I7R213, IO-Link, PNP/NPN selecionável, conexão M12, IP67

Confirme que o modelo I7R213 e a abertura interna de 25,1 mm atendem à geometria do objeto e à instalação.
Verifique no datasheet as dimensões externas e planeje a montagem sem obstruir a passagem pelo anel.
Defina o princípio de trabalho estático ou dinâmico conforme os requisitos da aplicação e consulte as instruções do fabricante para configuração.
Confirme a alimentação DC de 10...30 V e a compatibilidade da entrada do controlador com a saída PNP ou NPN selecionada.
Conecte pelo M12 A-coded de 4 contatos; use a pinagem do datasheet e não presuma a função dos contatos.
Se utilizar IO-Link, confirme master de porta classe A e comunicação compatível; valide o estado do sensor após energizar.

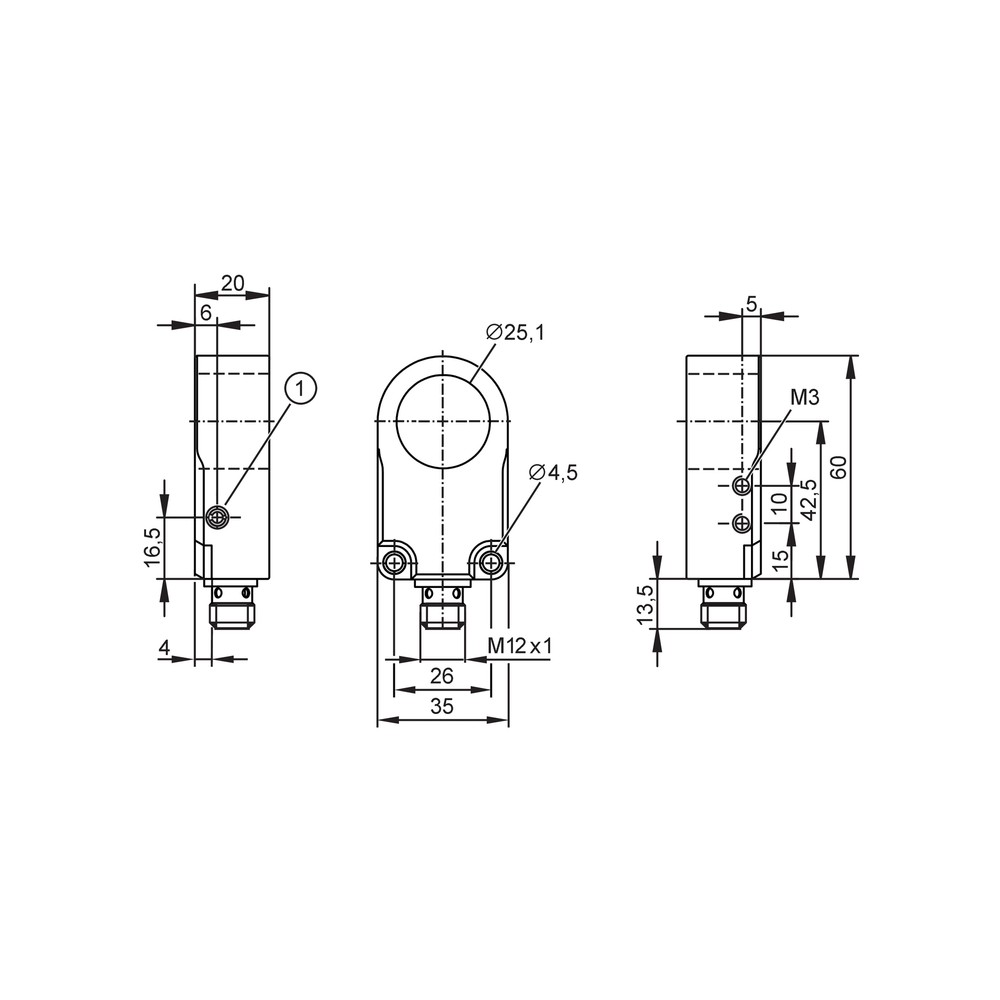

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta durante a passagem do objeto.	Alimentação fora da faixa declarada, conexão incorreta ou modo/saída configurados de forma incompatível com o circuito.	Meça a alimentação nos terminais conforme a pinagem do datasheet e confira a seleção PNP/NPN, a função de saída e o princípio de trabalho.
O controlador não reconhece a comunicação IO-Link.	Master ou porta não compatível com os requisitos informados, configuração de comunicação incorreta ou conexão M12 inadequada.	Confirme porta classe A, COM2 a 38,4 kBaud, revisão informada e cablagem conforme o datasheet; verifique se o dispositivo está configurado para IO-Link.
A detecção é inconsistente em relação ao objeto esperado.	Objeto, dimensões ou velocidade não correspondem às condições de resolução declaradas para esfera de aço ou ao modo selecionado.	Confira o modo estático/dinâmico, a passagem pela abertura e compare a necessidade da aplicação com as resoluções declaradas; valide o objeto conforme orientação do fabricante.
O sensor não apresenta estado de chaveamento esperado no controlador.	Tipo de saída selecionado (PNP/NPN), lógica de abertura/fechamento ou configuração da entrada do controlador não correspondem entre si.	Verifique a configuração do sensor e o tipo de entrada do controlador; observe também os LEDs de status e confirme a ligação pela documentação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados I7R213 em português (Datasheet) Desenho em escala do I7R213 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM I7R213 e para que serve?

É um sensor indutivo de anel para aplicações de automação industrial. Detecta objetos ao passarem pela abertura, com princípio estático ou dinâmico selecionável.

Ele funciona com IO-Link e qual master preciso usar?

Sim. A ficha informa IO-Link, COM2 a 38,4 kBaud e requisito de master port classe A; também oferece modo SIO.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo efetivo do fornecimento.

Posso usar o I7R213 fora da faixa de temperatura indicada?

A faixa ambiente especificada é de -25...70 °C. A ficha não valida operação fora desses limites.

Este sensor serve para detectar qualquer material ou objeto?

A resolução fornecida é especificada para esfera de aço, não para qualquer material ou formato. Para outros alvos, valide a aplicação com o datasheet ou com o fabricante.

O sensor serve como sensor de proximidade para monitorar um motor?

O produto está especificado como sensor indutivo de anel, e a ficha não o identifica como sensor de monitoramento de motor. Se a aplicação não envolve passagem de objetos pelo anel, confirme a adequação com o fabricante.

O sensor acende, mas não comuta a entrada do CLP. O que verifico antes de trocar?

Confira se a entrada do controlador é compatível com a saída PNP ou NPN selecionada e se a função de saída está ajustada como esperado. Verifique também a ligação M12 conforme o datasheet.

A comunicação IO-Link não aparece no master; o sensor está com defeito?

Não necessariamente. Verifique primeiro se a porta do master é classe A, se a conexão está correta e se a configuração de comunicação corresponde a IO-Link; o modo SIO não equivale à comunicação IO-Link.

Devo comprar o I7R213 ou um kit com acessórios?

A ficha indica uma peça por embalagem e não especifica kit ou acessórios inclusos. Escolha o I7R213 quando a abertura, a saída e a resolução declaradas atenderem à aplicação; confirme separadamente os itens necessários à instalação.

Como escolho entre o modo estático e o dinâmico?

O princípio de trabalho é selecionável, e a resolução para esfera de aço difere: 3 mm no estático e 1,2 mm no dinâmico. Compare esses valores com a necessidade da aplicação e consulte o datasheet para configurar o sensor.

GLOSSÁRIO TÉCNICO

Sensor indutivo de anel

Sensor com abertura circular para detecção de objetos que passam pelo interior do anel (Ref.: tipo de produto: indutivo de anel; diâmetro interno: 25,1 mm).

PNP/NPN

Tipos de saída elétrica selecionáveis, que devem corresponder à entrada do controlador (Ref.: função elétrica: PNP/NPN selecionável).

IO-Link

Interface de comunicação ponto a ponto para integração e troca de dados entre sensor e master compatível (Ref.: IO-Link, revisão 1.1; IEC 61131-9).

Modo SIO

Modo de operação de comutação indicado como disponível na ficha do sensor (Ref.: Modo SIO: sim).

IP 67

Grau de proteção declarado para o invólucro; a instalação deve seguir as condições do fabricante (Ref.: grau de proteção: IP 67).
