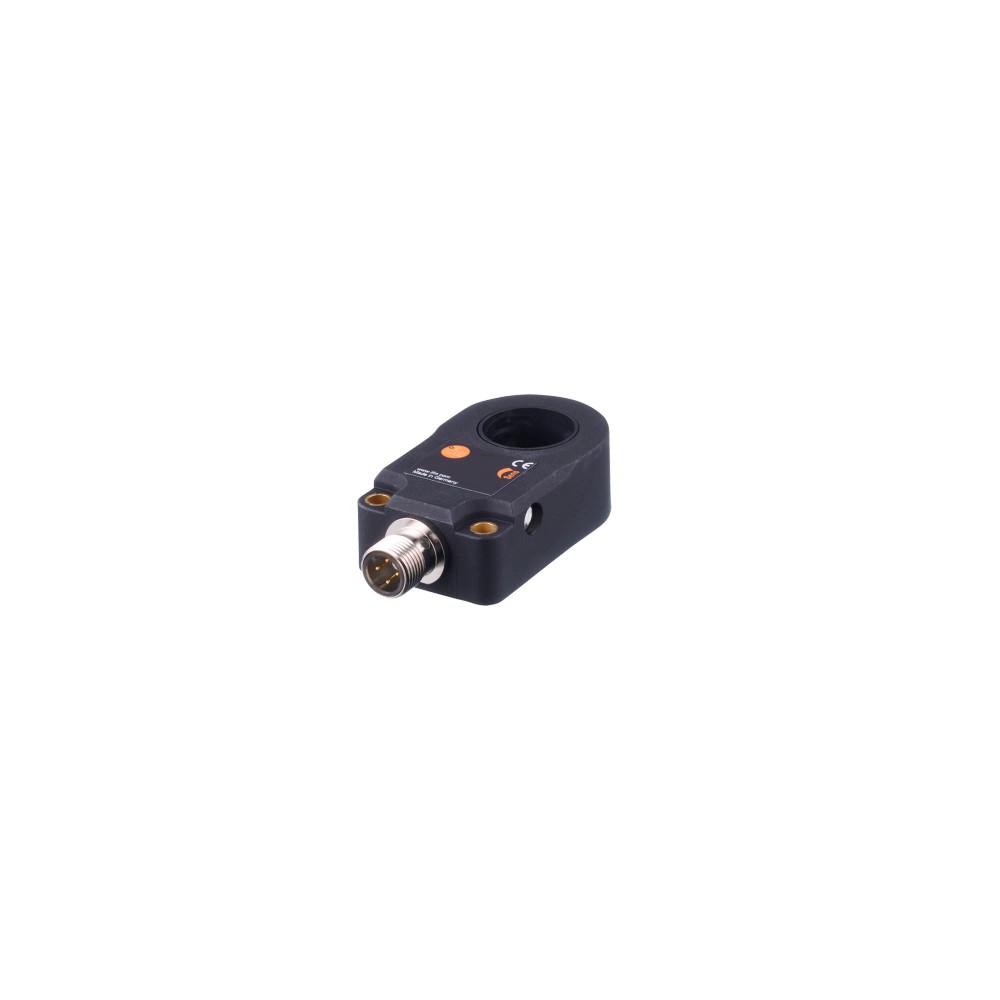

Imagem meramente ilustrativa

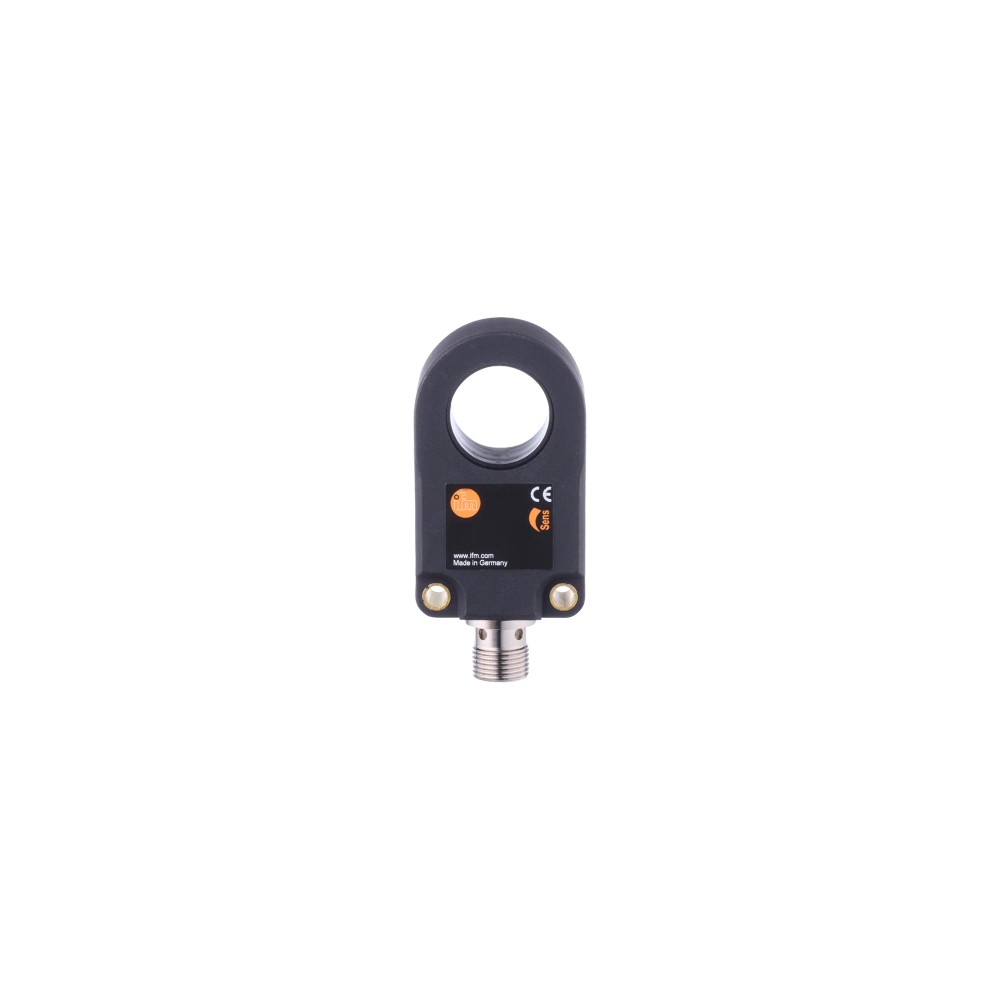

Imagem meramente ilustrativa
Imagem meramente ilustrativa
Imagem meramente ilustrativa
- Referência do fabricante: I7R211
- EAN: 4021179253123
- NCM do produto: 85365090
Destaques do Produto
Diâmetro interno
20.1...mais
Saiba mais sobre: "I7R211 IFM - Sensor Indutivo de Anel IFM Automação Industrial IO-Link M12 PNP/NPN IP67"
Destaques do Produto
Diâmetro interno
20.1 mm
Tipo de saída
PNP/NPN (Seleção via IO-Link)
Conexão
M12
Tecnologia
IO-Link
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o I7R211 IFM - Sensor Indutivo de Anel IFM Automação Industrial IO-Link M12 PNP/NPN IP67
O I7R211 é um sensor indutivo de anel da IFM, projetado para detecção precisa de componentes metálicos em processos de automação. Com suporte a comunicação IO-Link e modos de trabalho selecionáveis (estático/dinâmico), ele garante versatilidade na contagem de peças. Sua estrutura compacta e robusta possui grau de proteção IP67, operando eficientemente entre -25 °C e 70 °C.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| SKU | I7R211 |
| Diâmetro interno | 20.1 mm |
| Tipo de Saída | PNP/NPN |
| Conexão | M12 |
| Proteção | IP 67 |
| Comunicação | IO-Link |
| Tensão | 10-30 V DC |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de contagem de peças metálicas em esteiras.
- Detecção de grampos ou pequenos componentes metálicos.
- Sistemas industriais com integração via rede IO-Link.
⚠ Considere outro se precisa de:
- Ambientes com temperaturas acima de 70 °C.
- Detecção de objetos não metálicos.
- Uso em aplicações que exigem proteção superior a IP67.
APLICAÇÕES E USO
- Contagem de pequenos componentes metálicos (ex: parafusos, arruelas, pinos).
- Monitoramento de passagem de fios ou cabos metálicos em linhas de montagem.
- Detecção de quebra de ferramentas ou objetos pequenos em processos industriais automatizados.
COMO ESCOLHER
Antes de comprar o I7R211 IFM - Sensor Indutivo de Anel IFM Automação Industrial IO-Link M12 PNP/NPN IP67, verifique estes pontos:
Escolha este modelo se
Você necessita de monitoramento de fluxo de peças metálicas pequenas com integração digital via IO-Link e flexibilidade na seleção da lógica de saída (PNP/NPN).
Considere outras opções se
O diâmetro da peça for superior a 20 mm ou se a aplicação exigir um sensor com alcance de detecção lateral, já que este é um sensor de anel específico para passagem interna.
ESPECIFICAÇÕES TÉCNICAS
| Faixa de medição | ||
|---|---|---|
| Tipo de sensor | Indutivo de anel | Princípio de detecção através de anel indutivo |
| Diâmetro interno | 20.1 mm | Passagem livre para os objetos |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 10...30 DC V | Faixa permitida de alimentação |
| Consumo de corrente | < 30 mA | Dreno máximo em operação |
| Saída | PNP/NPN selecionável | Flexibilidade de interface elétrica |
| Dados mecânicos | ||
|---|---|---|
| Grau de Proteção | IP 67 | Resistência a ambientes industriais |
| Temperatura ambiente | -25...70 °C | Limites térmicos de operação |

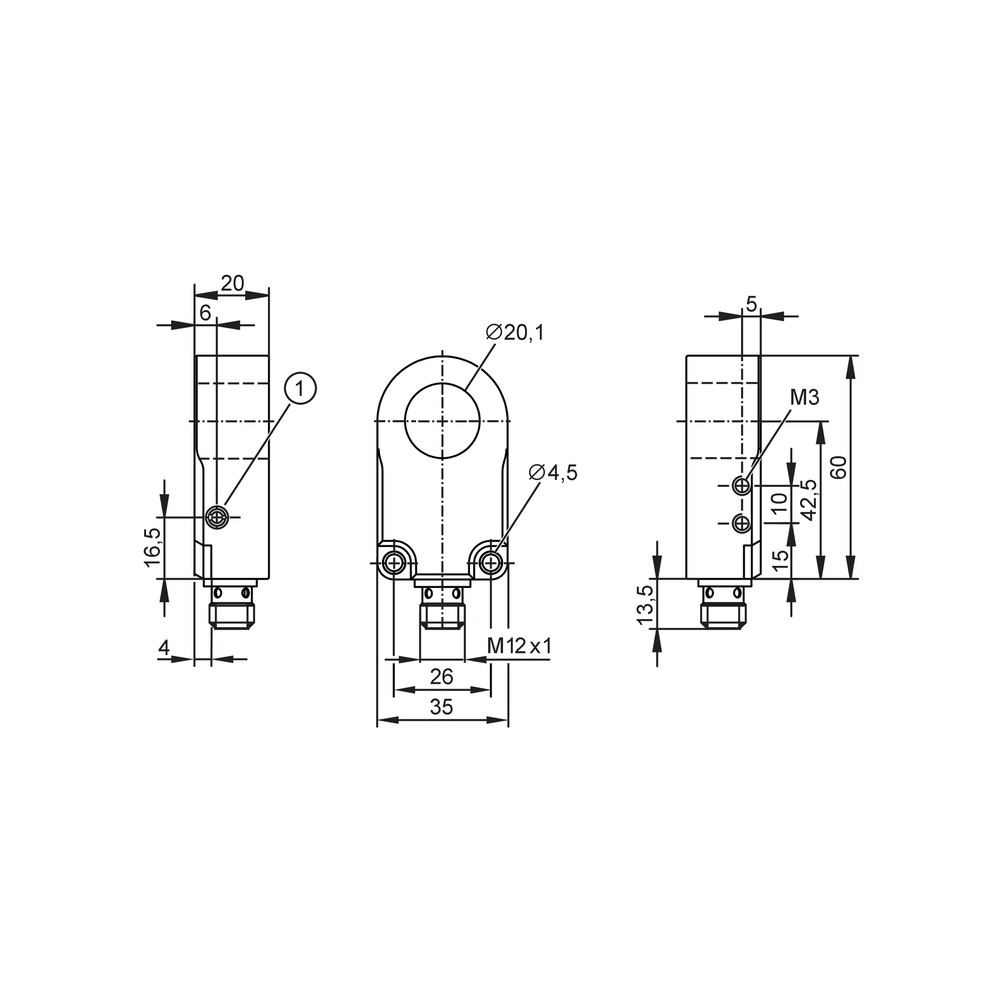

| Dimensões | 60 x 35 x 20 mm | Gabinete físico do componente |
| Interfaces e Performance | ||
|---|---|---|
| Interface | IO-Link | Comunicação digital com o mestre |
| Velocidade máx. | 35 m/s | Velocidade de passagem do objeto |
COMPATIBILIDADE
Comunicação
• IO-Link (COM2 38.4 kBaud)
Conexões
Elétrica
1 x M12; codificação A; 4 contatos
Processo
Anel com 20,1 mm de diâmetro interno
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Detecção de contagem de peças em alta velocidade | ✓ | O sensor suporta velocidades de até 35 m/s, sendo ideal para automação. |
| Ambientes com lavagem industrial frequente | ✓ | O grau de proteção IP67 permite resistência à umidade e sujeira típica de ambiente industrial. |
| Uso ao ar livre com exposição direta a intempéries | ✗ | O grau IP67 protege contra imersão temporária, mas o sensor é especificado para uso industrial interno. |
INSTALAÇÃO
Como instalar o I7R211 IFM - Sensor Indutivo de Anel IFM Automação Industrial IO-Link M12 PNP/NPN IP67
- Fixe o sensor em local estável, garantindo que o objeto passe pelo centro do anel sem tocar nas bordas.
- Certifique-se de que não haja grandes objetos metálicos próximos ao sensor que possam gerar interferência.
- Conecte o cabo M12 ao sensor, observando a codificação A do conector.
- Realize a integração elétrica conforme o diagrama de fiação, respeitando a polaridade.
- Configure os parâmetros de funcionamento (PNP/NPN e modo de detecção) via IO-Link se necessário.
- Verifique se o LED de status acende conforme a passagem das peças após a energização.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Falha na contagem de peças. | Objeto fora do centro ou muito pequeno para o campo magnético. | Verificar se o objeto metálico está passando pelo centro do anel de 20,1 mm. |
| LEDs de status apagados ou comportamento instável. | Curto-circuito ou sobrecarga na saída. | Medir a tensão no conector M12 e verificar a carga conectada na saída. |
| Sensor não detecta objetos parados ou detecta falsos sinais. | Configuração errada do modo (Dinâmico vs Estático). | Revisar via software IO-Link o modo de operação configurado. |
| Sinal intermitente ou erros de leitura. | Ruído eletromagnético próximo ao sensor. | Garantir blindagem do cabo M12 e ausência de fontes de alta potência próximas. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor I7R211 e onde ele é utilizado?
Este é um sensor indutivo de anel I7R211 da IFM, projetado para detectar peças metálicas que passam pelo orifício do anel em aplicações de automação.
O que acompanha o sensor indutivo de anel I7R211?
O pacote padrão inclui apenas o sensor. Cabos de conexão M12 e acessórios de montagem devem ser adquiridos separadamente conforme a necessidade da aplicação.
Em quais condições ou materiais este sensor não deve ser aplicado?
O I7R211 não é adequado para ambientes onde a temperatura excede os 70 °C ou para detecção de materiais não metálicos.
O I7R211 pode detectar objetos muito pequenos?
Este produto não é indicado para detecção de objetos metálicos com diâmetros inferiores à resolução especificada (1 mm no modo dinâmico ou 2,5 mm no estático) devido à limitação física da bobina.
Por que o sensor I7R211 não está comutando a saída?
Verifique a fiação e a tensão de alimentação (10-30V DC). Se os LEDs de status não acenderem, confirme se o curto-circuito ou sobrecarga não desativaram a saída.
Como diagnosticar falhas de detecção em campo?
O sintoma de falta de comutação pode indicar sujeira excessiva no orifício ou alinhamento incorreto do objeto; verifique se o material é ferromagnético e está dentro da velocidade máxima permitida.
Qual a diferença deste sensor para um indutivo convencional?
O sensor oferece modos de trabalho estático e dinâmico selecionáveis via IO-Link, enquanto sensores indutivos comuns operam apenas de forma estática.
Vale a pena usar a versão IO-Link em vez de um sensor simples?
A escolha depende da necessidade de dados diagnósticos e configuração remota; se sua rede utiliza IO-Link, o I7R211 é superior por permitir parametrização via software.
Quais cuidados devo ter na instalação física?
Certifique-se de que o objeto passe centralizado pelo orifício de 20,1 mm e que não haja vibrações que excedam os limites mecânicos do sensor.
Como verificar a origem e conformidade do componente?
A IFM garante a conformidade técnica conforme o datasheet; a procedência é assegurada pela fabricação industrial da IFM com rastreabilidade completa.
GLOSSÁRIO TÉCNICO
IO-Link
Protocolo de comunicação industrial que permite a troca bidirecional de dados entre o sensor e o mestre IO-Link. (Ref.: IEC 61131-9)
Modo Dinâmico
Princípio de trabalho onde o sensor detecta apenas objetos em movimento, ignorando objetos estáticos no campo de detecção.
Modo Estático
Princípio de trabalho onde o sensor detecta a presença de metal enquanto o objeto estiver dentro do anel, independentemente do movimento.
PNP/NPN Selecionável
Característica da saída elétrica que permite configurar o tipo de chaveamento conforme a entrada do CLP utilizado.
Grau de Proteção IP67
Norma que garante a proteção total contra entrada de poeira e resistência à imersão temporária em água.
