Sensor Indutivo de Anel IFM I7R209

Pré-visualizar: I7R209 IFM - Sensor Indutivo de Anel Automação Industrial IO-Link M12 IP67

I7R209 IFM - Sensor Indutivo de Anel Automação Industrial IO-Link M12 IP67

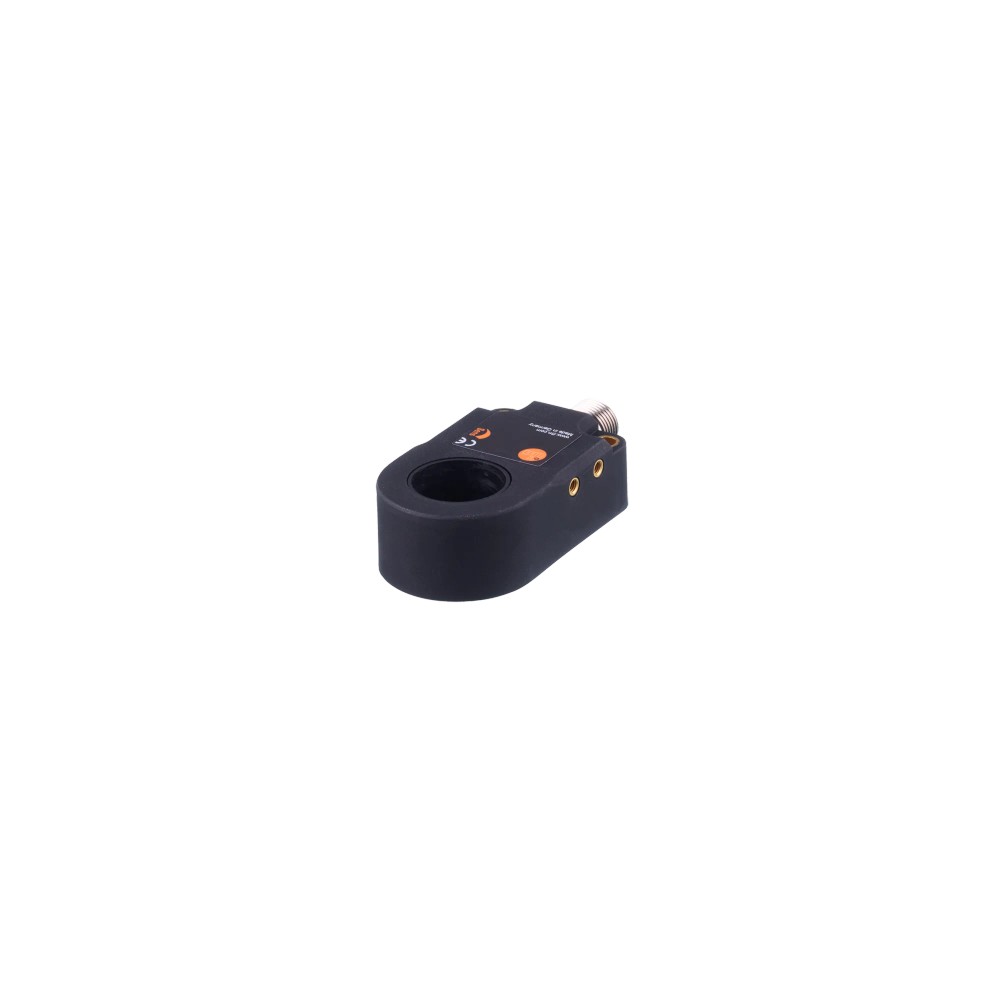

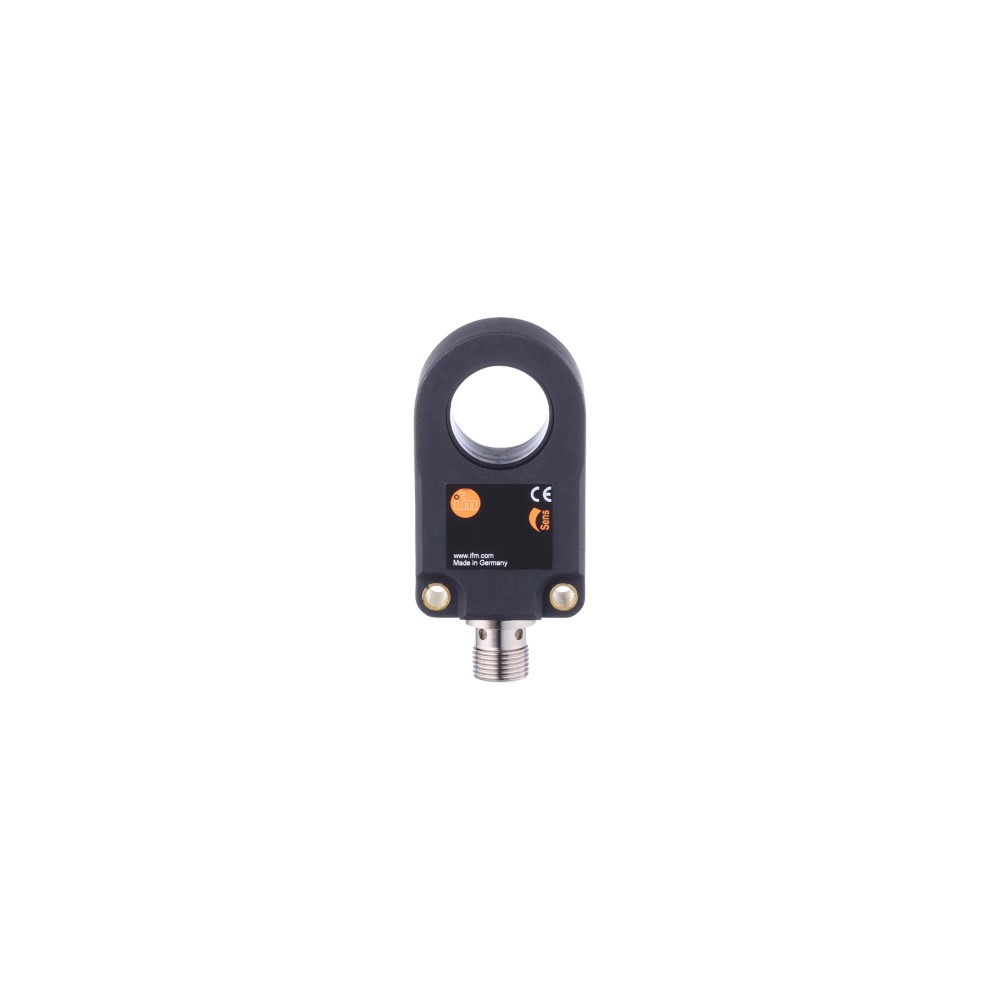

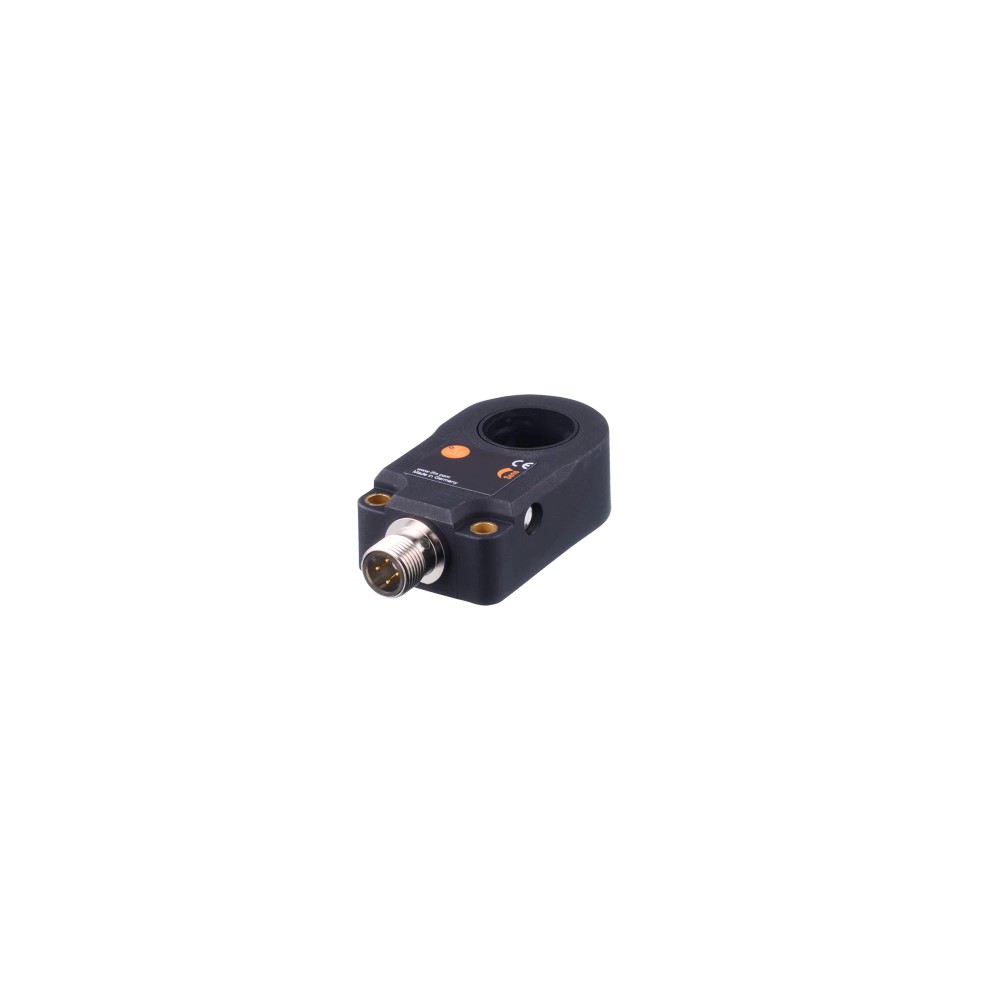

Imagem meramente ilustrativa

R$ 1.631,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: I7R209
EAN: 4021179253109
NCM do produto: 85365090

Destaques do Produto Tipo Sensor indutivo...mais

Fechar menu

Saiba mais sobre: "I7R209 IFM - Sensor Indutivo de Anel Automação Industrial IO-Link M12 IP67"

Destaques do Produto

Tipo

Sensor indutivo de anel

Abertura interna

20,1 mm

Alimentação

10 a 30 V DC

Tipo de saída

PNP/NPN selecionável

Comunicação

IO-Link, revisão 1.1; modo SIO disponível

Conexão elétrica

M12 A-coded, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo de Anel IFM I7R209 com IO-Link, conexão M12 e proteção IP67

O IFM I7R209 é um sensor indutivo de anel para detecção em aplicações industriais e de automação. Permite selecionar o princípio de trabalho estático ou dinâmico e a função de saída de abertura ou fechamento. Possui saída PNP/NPN selecionável, interface IO-Link e conexão elétrica M12 de 4 contatos. Seu anel tem diâmetro interno de 20,1 mm.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo de anel
Princípio de trabalho	Estático ou dinâmico, selecionável
Diâmetro interno do anel	20,1 mm
Tensão de operação	10 a 30 V DC
Saída	PNP/NPN selecionável
Interface de comunicação	IO-Link; também oferece modo SIO
Conexão elétrica	M12, codificação A, 4 contatos
Grau de proteção	IP67
Temperatura ambiente	-25 a 70 °C
Dimensões e peso	60 x 35 x 20 mm; 58,4 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva em aplicações industriais e de automação industrial, dentro da faixa de temperatura ambiente especificada.
Aplicações em que o objeto ou material a detectar possa passar pela abertura interna de 20,1 mm e seja compatível com a detecção indutiva.
Instalações que necessitem selecionar entre princípio estático e dinâmico, ou entre saída PNP e NPN, conforme configuração e projeto do sistema.
Sistemas com alimentação DC de 10 a 30 V e conexão elétrica M12 A-coded de 4 contatos.

⚠ Considere outro se precisa de:

Não selecione para objetos cuja passagem exija abertura superior aos 20,1 mm internos do anel.
Não conecte a uma alimentação fora da faixa especificada de 10 a 30 V DC.
Não use em condições ambientais fora de -25 a 70 °C ou exija proteção superior à classificação IP67 sem validação adicional do fabricante.
Não presuma compatibilidade com materiais não detectáveis por princípio indutivo; confirme a aplicação e o alvo no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: uso em aplicações industriais e automação industrial como sensor indutivo de anel; respeite a faixa ambiente de -25 a 70 °C e a proteção IP67 especificada.
Possibilidade a validar no projeto: detecção de objetos que atravessem a abertura de 20,1 mm, desde que o alvo seja compatível com o princípio indutivo. A ficha informa resoluções para esfera de aço, mas não define distância de detecção universal para outros materiais ou geometrias.
Para integração com IO-Link, use revisão 1.1, COM2 e master com porta classe A, conforme dados do produto. A seleção do modo e da saída deve ser conferida na documentação do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo de Anel IFM I7R209 com IO-Link, conexão M12 e proteção IP67, verifique estes pontos:

Escolha o I7R209 quando

A aplicação exigir sensor indutivo de anel, abertura interna de 20,1 mm, alimentação de 10 a 30 V DC e saída PNP/NPN selecionável. Também é adequado quando forem necessários IO-Link ou operação em modo SIO, observadas as condições de conexão e configuração.

Considere outra configuração quando

A abertura necessária for maior que 20,1 mm, a alimentação não estiver entre 10 e 30 V DC, ou a temperatura ambiente prevista ficar fora de -25 a 70 °C. Se a aplicação exigir outro princípio de detecção, consulte o fabricante para selecionar uma tecnologia apropriada; a ficha não especifica materiais ou distâncias de detecção universais.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo de anel I7R209	Identificação do produto conforme anúncio e ficha.
Marca	IFM / ifm electronic	Fabricante informado.
SKU e part number	I7R209	Código de identificação do produto.
GTIN	4021179253109	Identificador comercial informado.
Aplicação indicada	Aplicações industriais e automação industrial	Escopo de aplicação descrito na ficha.
Princípio de detecção	Indutivo de anel	Tipo de sensor informado.

Dados elétricos
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 30 mA	Valor máximo indicado na ficha.
Categoria de isolação	III	Classificação informada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.

Saídas e funções
Função elétrica	PNP/NPN selecionável	Tipo de saída selecionável conforme configuração.
Saída de comutação	PNP/NPN	Saída informada no anúncio e na ficha.
Função de saída	Abertura/fechamento, selecionável	Função de saída indicada.
Estado de fábrica	PNP; normalmente aberto; princípio estático	Configuração de fábrica informada na ficha.
Corrente máxima de saída DC	100 mA	Limite especificado para a saída.
Queda de tensão máxima da saída DC	2 V	Valor máximo informado.
Prolongador de impulsos	Configurável	Função indicada como disponível; duração configurável de 0 a 60000 ms.
LED de diagnóstico	4 LEDs amarelos para status de chaveamento	Indicação visual informada na ficha.

Detecção e desempenho
Princípio de trabalho	Estático ou dinâmico, selecionável	Modo de operação selecionável.
Resolução para esfera de aço, modo estático	2,5 mm	Valor especificado para esfera de aço no modo estático.
Resolução para esfera de aço, modo dinâmico	1 mm	Valor especificado para esfera de aço no modo dinâmico.
Velocidade máxima parcial	35 m/s	Limite informado na ficha para velocidade parcial.
Tempo mínimo de ciclo de processo	3,2 ms	Valor mínimo informado para o ciclo de processo.
Duração do impulso	0 a 60000 ms	Faixa informada para prolongador de impulsos configurável.

Interfaces e comunicação
Interface	IO-Link	Interface de comunicação informada.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Taxa de transferência	COM2, 38,4 kBaud	Taxa informada para comunicação IO-Link.
Perfil IO-Link	Smart Sensor - SSP 4.1.1 Measuring and Switching Sensor, 1 channel; Common - I&D Identification and Diagnosis; Extension Teach dynamic; Extension Quantity detection; Function Locator; Function ProductURI	Perfil e funções informados na ficha.
Modo SIO	Sim	Operação em modo SIO indicada como disponível.
DeviceID suportado	Modo de operação default DeviceID 1764	Identificador informado para o modo default.
Classe de porta do master exigida	A	Requisito informado para a porta do master IO-Link.
Norma de interface	IEC 61131-9	Padrão informado na ficha.

Conexões e cabeamento
Conexão elétrica	1 x M12, codificação A, 4 contatos	Conector elétrico especificado.
Número de fios	3	Quantidade informada na ficha; não substitui a verificação do esquema de ligação.
Conexão de processo	Não especificada	A ficha fornecida não informa uma conexão de processo.

Condições ambientais e conformidade
Temperatura ambiente	-25 a 70 °C	Faixa de temperatura especificada.
Grau de proteção	IP67	Classificação informada; condições de instalação e uso devem seguir o fabricante.
Certificações	UL (Ta: -25...70 °C; Enclosure type 4X indoor use only / 12 and 13; Class 2; E174191), CE	Certificações e condições de uso reproduzidas conforme dados da ficha.
MTTF	658 anos	Valor informado na ficha; não representa período de garantia nem vida útil assegurada.

Dados mecânicos
Formato do invólucro	Circular	Formato informado.
Dimensões	60 x 35 x 20 mm	Dimensões externas informadas.
Diâmetro interno do anel	20,1 mm	Abertura interna especificada.
Material do invólucro	PA	Material indicado na ficha.
Material do anel	POM	Material indicado na ficha.
Peso	58,4 g	Peso informado no dataset do produto.
Quantidade por embalagem	1 peça	Quantidade informada no cadastro.
NCM	8536.50.90	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, transferência COM2 a 38,4 kBaud; perfil Smart Sensor SSP 4.1.1 informado na ficha.

• Modo SIO disponível.

• A ficha informa DeviceID 1764 para o modo de operação default.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos. Alimentação de 10 a 30 V DC; saída de comutação PNP/NPN selecionável. A ficha especifica classe A para a porta do master IO-Link. Verifique o esquema de ligação do fabricante antes de conectar; a quantidade de fios informada é 3.

Processo Não há conexão de processo especificada na ficha. O equipamento é um sensor de anel; a compatibilidade mecânica deve ser verificada pela abertura interna de 20,1 mm e pelas dimensões externas de 60 x 35 x 20 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com alimentação DC entre 10 e 30 V e entrada compatível com PNP ou NPN, conforme seleção/configuração.	✓	A ficha especifica alimentação de 10 a 30 V DC e saída PNP/NPN selecionável.
Rede IO-Link com master e porta classe A, usando revisão 1.1 e COM2.	✓	A ficha informa IO-Link 1.1, COM2 a 38,4 kBaud e classe A exigida para a porta do master.
Controlador que utiliza entrada de comutação em modo SIO.	✓	O modo SIO está indicado como disponível; confirme a configuração elétrica e de saída necessária.
Aplicação cuja peça precisa atravessar uma abertura maior que 20,1 mm.	✗	O diâmetro interno informado é 20,1 mm.
Instalação com alimentação fora de 10 a 30 V DC ou temperatura ambiente fora de -25 a 70 °C.	✗	Essas condições excedem os limites informados na ficha.
Sistema que exige conexão de processo roscada ou outro padrão mecânico específico.	✗	A ficha não informa conexão de processo; confirme a interface mecânica necessária antes da seleção.

INSTALAÇÃO

Como instalar o Sensor Indutivo de Anel IFM I7R209 com IO-Link, conexão M12 e proteção IP67

Confirme que a abertura interna de 20,1 mm comporta a peça ou o alvo previsto e que as dimensões externas cabem no local de montagem.
Verifique no datasheet as condições mecânicas de instalação e a posição do sensor em relação ao alvo; não há distância de detecção universal informada nesta ficha.
Desenergize o circuito antes de realizar a ligação elétrica.
Confira a tensão de alimentação, a entrada do controlador e a seleção PNP/NPN; consulte o esquema oficial do fabricante para identificar os contatos do M12.
Conecte o sensor por M12 A-coded de 4 contatos e, se usar IO-Link, confirme revisão 1.1, COM2 e porta classe A do master.
Energize o sistema e verifique os LEDs de status; valide a função de saída e o princípio estático ou dinâmico na configuração da aplicação.

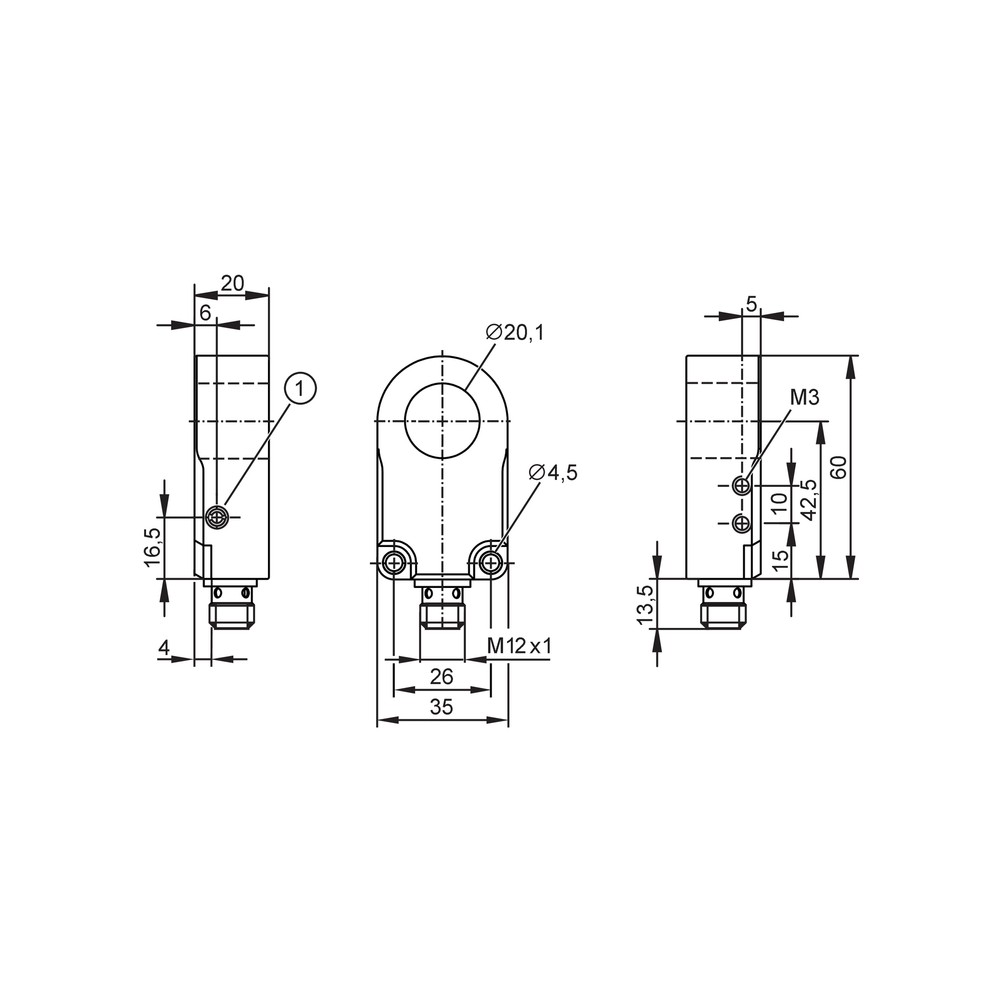

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta durante o teste.	Alimentação ausente ou fora da faixa especificada, ligação incorreta ou saída configurada de forma incompatível com a entrada do controlador.	Meça a alimentação e confirme 10 a 30 V DC; confira a seleção PNP/NPN e o esquema de ligação do fabricante.
O controlador recebe um estado lógico diferente do esperado.	A função de saída ou a configuração normalmente aberta/fechada não corresponde à lógica esperada no sistema.	Verifique a função abertura/fechamento selecionada e a configuração de fábrica indicada como PNP, normalmente aberto e estático.
A detecção varia entre passagem e permanência do alvo.	O princípio estático/dinâmico selecionado pode não corresponder ao movimento e ao modo de detecção da aplicação.	Confira o modo de trabalho configurado e compare o ensaio com as condições de uso; a ficha informa modos estático e dinâmico selecionáveis.
Não há comunicação com o master IO-Link.	Parâmetros de comunicação, classe da porta ou ligação não correspondem aos dados do sensor.	Confirme revisão IO-Link 1.1, COM2 a 38,4 kBaud, porta classe A e o modo de operação; verifique também se a instalação está usando modo IO-Link ou SIO.

DOCUMENTAÇÃO TÉCNICA

Folha de dados I7R209 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM I7R209 e para que serve?

É um sensor indutivo de anel para aplicações industriais e de automação. Detecta alvos por princípio indutivo e oferece modos de trabalho estático ou dinâmico selecionáveis.

Qual é o diâmetro da abertura e qual conexão elétrica ele usa?

A abertura interna mede 20,1 mm. A conexão elétrica é M12 com codificação A e 4 contatos.

O que acompanha o produto na embalagem?

O cadastro informa uma peça por embalagem e não lista acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo comercial da unidade.

Ele funciona com alimentação de 24 V DC?

Sim, 24 V DC está dentro da faixa de operação especificada de 10 a 30 V DC. Confirme também a compatibilidade da entrada do controlador com a saída selecionada.

Posso usar este sensor para detectar um objeto maior que a abertura do anel?

A ficha informa abertura interna de 20,1 mm; portanto, uma peça que precise atravessar uma abertura maior não é compatível com essa dimensão. A ficha não informa uma distância de detecção universal.

Ele pode ser usado fora da faixa de temperatura ou em condição que exija proteção maior que IP67?

A ficha especifica temperatura ambiente de -25 a 70 °C e grau de proteção IP67. Não é possível confirmar uso fora desses limites com os dados disponíveis; consulte o fabricante para outras condições.

O sensor acende, mas não comuta a entrada do CLP. O que devo verificar antes de trocar?

Verifique se a entrada do CLP é compatível com a saída PNP ou NPN selecionada e se a função abertura/fechamento está configurada como esperado. Confira também a ligação e a alimentação.

A comunicação IO-Link não inicia; o sensor está com defeito?

Não necessariamente: confira primeiro a revisão 1.1, a taxa COM2 de 38,4 kBaud e o requisito de porta classe A do master. Verifique ainda se o sensor e a porta estão configurados para IO-Link, e não em modo SIO.

Devo comprar este modelo ou escolher um sensor de outra tecnologia?

Escolha o I7R209 quando a aplicação exigir detecção indutiva de anel e os limites elétricos e dimensionais informados forem atendidos. Se a aplicação exigir outro princípio de detecção, avalie uma tecnologia apropriada com o fabricante, pois a ficha não especifica desempenho para outras tecnologias ou alvos.

Que cuidados devo ter ao instalar o sensor?

Desenergize o circuito antes da ligação, confirme a alimentação e a seleção PNP/NPN e use o esquema do fabricante para identificar os contatos M12. Depois, valide a configuração e o estado pelos LEDs de chaveamento.

GLOSSÁRIO TÉCNICO

Sensor indutivo de anel

Sensor com abertura circular que detecta alvos por princípio indutivo; neste modelo, a abertura interna informada é 20,1 mm (Ref.: diâmetro interno).

IO-Link

Interface de comunicação para integração e configuração do sensor; este modelo informa revisão 1.1 e COM2 (Ref.: revisão IO-Link e tipo de transferência).

PNP/NPN

Tipos de saída de comutação selecionáveis para integração com entradas de controle compatíveis (Ref.: função elétrica).

Modo estático/dinâmico

Modos de trabalho selecionáveis para a detecção; a ficha especifica resoluções diferentes para esfera de aço em cada modo (Ref.: princípio de trabalho e resoluções).

IP67

Grau de proteção declarado para o invólucro; condições de instalação e exposição devem seguir a documentação do fabricante (Ref.: grau de proteção).
