Sensor Indutivo de Anel IFM I7R203

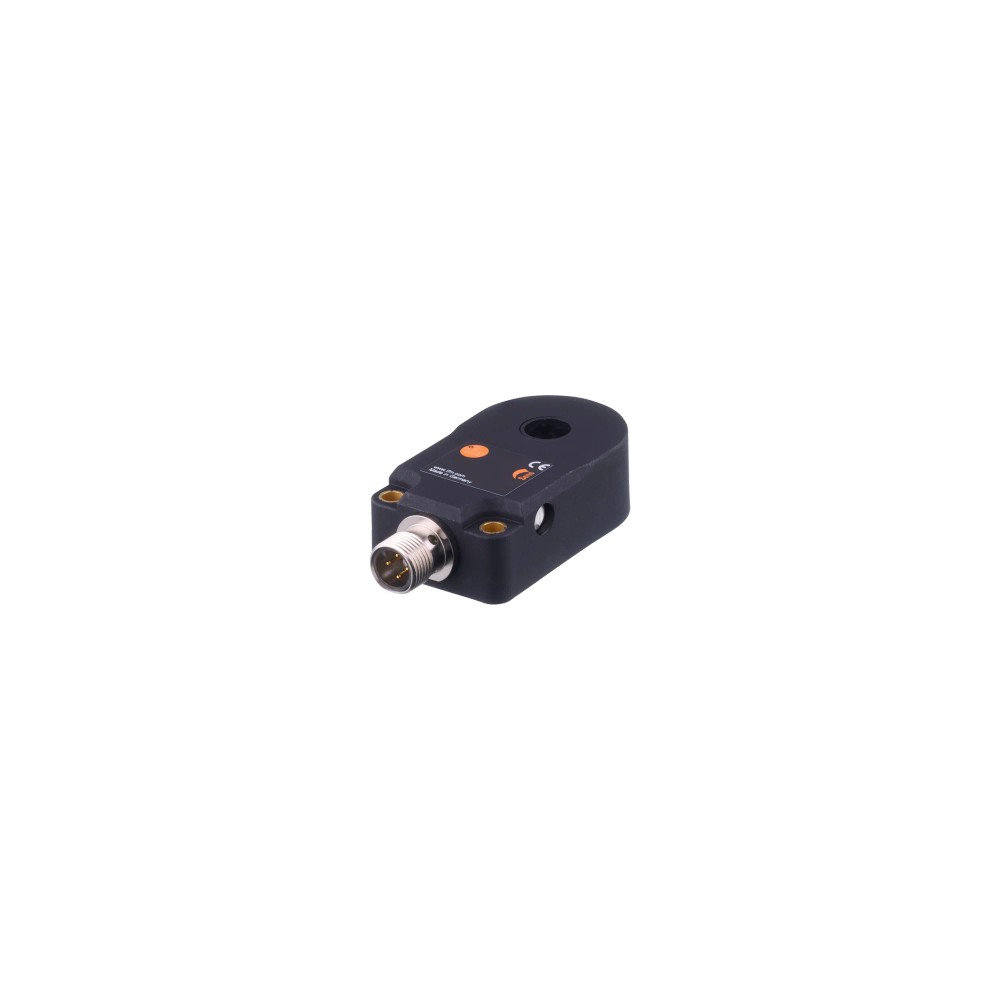

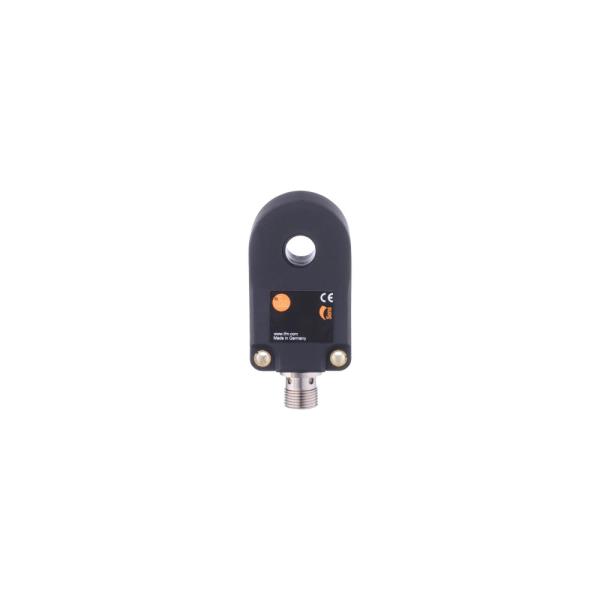

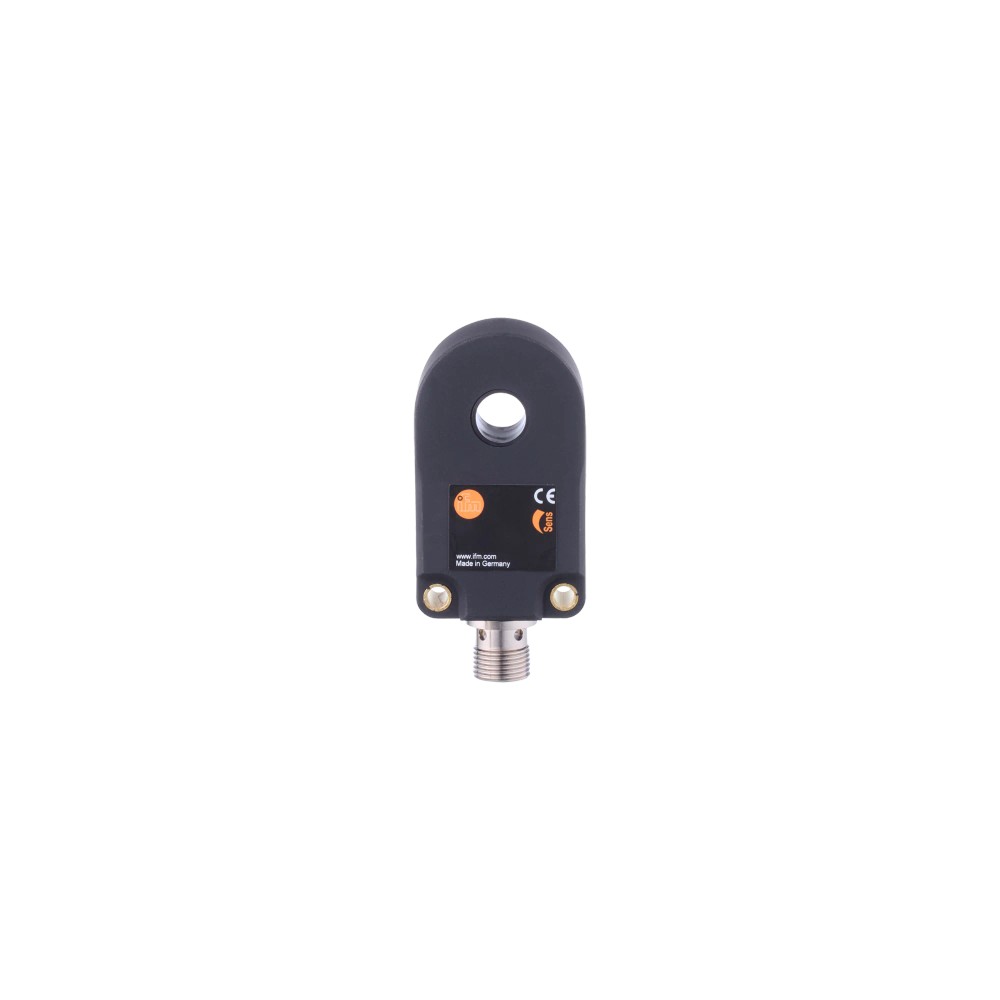

Pré-visualizar: I7R203 IFM - Sensor Indutivo de Anel IFM Automação Industrial IO-Link 10.1mm PNP/NPN IP67

I7R203 IFM - Sensor Indutivo de Anel IFM Automação Industrial IO-Link 10.1mm PNP/NPN IP67

Imagem meramente ilustrativa

R$ 1.631,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: I7R203
EAN: 4021179253048
NCM do produto: 85365090

Destaques do Produto Diâmetro do anel 10,1...mais

Fechar menu

Saiba mais sobre: "I7R203 IFM - Sensor Indutivo de Anel IFM Automação Industrial IO-Link 10.1mm PNP/NPN IP67"

Destaques do Produto

Diâmetro do anel

10,1 mm

Interface

IO-Link

Saída

PNP/NPN Selecionável

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o I7R203 IFM - Sensor Indutivo de Anel IFM Automação Industrial IO-Link 10.1mm PNP/NPN IP67

O sensor indutivo de anel I7R203 da IFM é um dispositivo de alta precisão projetado para a detecção de objetos metálicos em movimento ou estáticos dentro de um vão de 10,1 mm. Equipado com interface IO-Link, ele oferece versatilidade operacional com saídas selecionáveis PNP/NPN e proteção IP67, ideal para ambientes industriais exigentes. É a solução técnica para contagem e controle de presença de pequenas peças metálicas.

PRINCIPAIS ESPECIFICAÇÕES

Diâmetro interno	10,1 mm
Tecnologia	Sensor Indutivo
Interface	IO-Link
Saída	PNP/NPN
Conexão	M12
Grau de proteção	IP 67
Temperatura	-25 a 70 °C
Velocidade máx.	35 m/s

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de pequenos componentes metálicos em linhas de montagem.
Contagem de peças metálicas em sistemas de transporte pneumático.
Monitoramento de presença de fios ou pequenos rebites metálicos.

⚠ Considere outro se precisa de:

Objetos com diâmetro superior a 10,1 mm que não passam pelo anel.
Detecção de materiais não metálicos (plásticos, madeira, líquidos).
Aplicações em ambientes com temperaturas abaixo de -25 °C ou acima de 70 °C.

APLICAÇÕES E USO

Contagem de peças metálicas pequenas em esteiras de alta velocidade.
Monitoramento de presença em sistemas de alimentação de rebites ou parafusos.
Automação industrial que utiliza IO-Link para diagnósticos remotos.

COMO ESCOLHER

Antes de comprar o I7R203 IFM - Sensor Indutivo de Anel IFM Automação Industrial IO-Link 10.1mm PNP/NPN IP67, verifique estes pontos:

Quando escolher este modelo

Utilize o I7R203 quando precisar detectar objetos metálicos que passam pelo centro de um anel e necessitar de integração via IO-Link para monitoramento de diagnóstico.

Quando buscar outra opção

Caso a peça metálica tenha diâmetro superior a 10,1 mm ou o ambiente de aplicação exija imersão prolongada (IP68/IP69K), avalie modelos com maior abertura ou especificações de proteção superiores.

ESPECIFICAÇÕES TÉCNICAS

Faixa de Medição e Detecção
Diâmetro interno	10,1 mm	Espaço útil para passagem do objeto
Princípio de trabalho	Estático / Dinâmico (selecionável)	Modo de operação do sensor
Resolução (dinâmico)	0,6 mm	Diâmetro mínimo da esfera de aço detectável
Resolução (estático)	1,5 mm	Diâmetro mínimo da esfera de aço detectável

Dados Elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação permitida
Consumo de corrente	< 30 mA	Consumo nominal em operação
Saída de comutação	PNP/NPN (selecionável)	Tipo de sinal configurável

Interfaces e Conexão
Interface	IO-Link	Protocolo de comunicação (COM2)
Conexão	M12	Conector padrão industrial
Grau de proteção	IP 67	Proteção contra poeira e líquidos

COMPATIBILIDADE

Comunicação

• IO-Link (COM2, 38,4 kBaud)

• Modo SIO

Conexões

Elétrica Conector M12, 4 contatos, codificação A

Processo Anel com abertura de 10,1 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com poeira metálica condutiva	✓	O sensor possui grau de proteção IP67, que veda contra entrada de poeira.
Detecção de objetos de alumínio > 1,5mm	✓	O sensor detecta metais conforme o princípio indutivo estático.
Ambiente de alta pressão com lavagem (Washdown)	✗	O grau de proteção é IP67, inadequado para jatos de alta pressão IP69K.

INSTALAÇÃO

Como instalar o I7R203 IFM - Sensor Indutivo de Anel IFM Automação Industrial IO-Link 10.1mm PNP/NPN IP67

Verifique a integridade física do anel e certifique-se de que está livre de detritos.
Fixe o sensor no local de montagem respeitando as dimensões (60x35x20 mm).
Conecte o cabo M12, garantindo o alinhamento correto dos pinos.
Alinhe a passagem do objeto para que transite centralizado no anel de 10,1 mm.
Configure o modo de operação (estático/dinâmico) e a saída (PNP/NPN) via IO-Link ou ajustes do sistema.
Verifique os LEDs de status para confirmar o funcionamento e o acionamento conforme a passagem das peças.

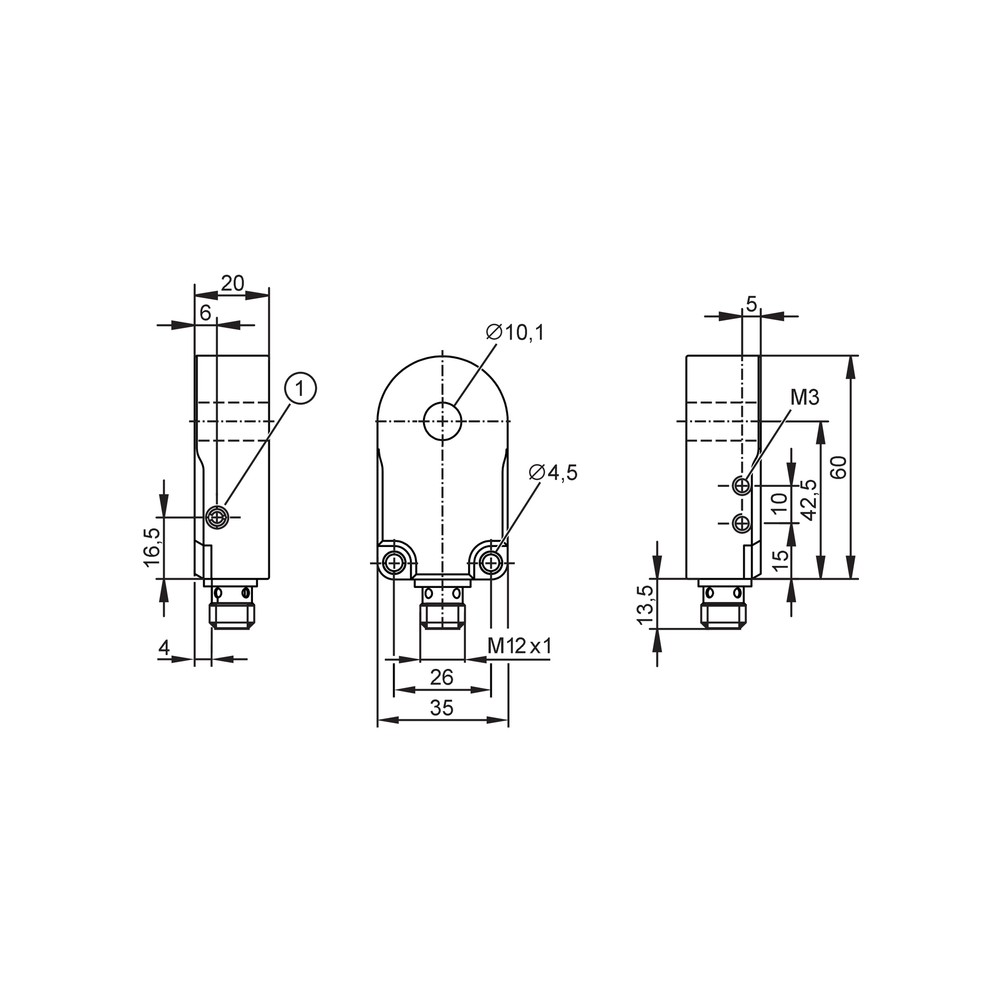

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao passar a peça.	Objeto metálico menor que a resolução do modo de operação selecionado (0,6mm dinâmico / 1,5mm estático).	Verifique o tamanho da peça em relação à especificação de resolução do modo de trabalho.
LEDs de status não acendem ou sensor inoperante.	Falha na conexão do cabo M12 ou inversão de polaridade.	Teste a continuidade do cabo M12 e meça a tensão de 10-30V DC no conector.
Saída permanece ativa constantemente.	Acúmulo de detritos metálicos dentro do anel.	Limpe o interior do anel e verifique se não há limalhas de ferro presas.
Perda de contagem em alta velocidade.	Velocidade do objeto superior a 35 m/s.	Confira a velocidade da linha de produção contra o limite máximo do sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial I7R203 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo de anel I7R203 da IFM?

O I7R203 é um sensor indutivo de anel com diâmetro interno de 10,1 mm, projetado para detecção de objetos metálicos pequenos em processos industriais e automação.

O que acompanha o sensor I7R203 na embalagem?

O sensor acompanha documentação técnica, sendo um componente autônomo. Acessórios de montagem ou cabos de conexão M12 devem ser adquiridos separadamente conforme a necessidade da aplicação.

O sensor pode detectar qualquer tipo de material ou objeto?

Não é adequado para detectar objetos não metálicos ou em ambientes que exijam diâmetro de passagem superior a 10,1 mm, pois o objeto não será detectado pelo campo magnético.

Existe alguma limitação de velocidade de passagem para o sensor?

O sensor não deve ser aplicado em processos onde a velocidade dos objetos exceda 35 m/s, pois o tempo de resposta e a resolução dinâmica não seriam suficientes para a detecção confiável.

Como diagnosticar falhas no funcionamento do sensor?

Sintomas comuns incluem a ausência de sinal de comutação ou LEDs de status apagados. Verifique primeiro a tensão de alimentação (10-30V DC) e a integridade da conexão M12 antes de substituir a peça.

O que pode causar disparos falsos ou falhas de detecção?

Se o sensor apresentar falhas intermitentes, verifique se há acúmulo de sujeira metálica ou detritos dentro do anel de 10,1 mm, o que pode causar disparos falsos ou bloqueio do sinal.

Devo escolher este sensor de anel ou um sensor indutivo convencional?

A escolha entre este modelo e um sensor indutivo convencional depende da geometria; este modelo é um sensor de anel otimizado para objetos que passam por dentro do sensor, enquanto sensores convencionais detectam aproximação frontal.

Quais as vantagens de usar a tecnologia IO-Link neste modelo?

Este dispositivo possui IO-Link, permitindo configuração remota e diagnóstico avançado, sendo superior a sensores de comutação simples apenas se o seu sistema possuir um mestre IO-Link disponível.

Quais os cuidados necessários na instalação física?

A instalação deve seguir o alinhamento centralizado do objeto no anel de 10,1 mm. Certifique-se de que o conector M12 esteja fixado com o torque correto para manter a vedação IP67.

Como funciona a procedência e o faturamento deste sensor?

A IFM ELECTRONIC LTDA. é o fabricante e fornecedor. A nota fiscal é emitida diretamente pelo fornecedor, garantindo a procedência industrial do componente.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial (Ref.: IEC 61131-9) que permite troca de dados parametrizáveis e diagnósticos.

Princípio Dinâmico

Modo de operação que detecta apenas objetos em movimento através do anel.

Princípio Estático

Modo de operação onde o objeto é detectado mesmo se estiver parado dentro do anel.

Grau de Proteção IP67

Norma técnica que garante total proteção contra poeira e imersão temporária em água (Ref.: DIN EN 60529).

PNP/NPN

Configuração de saída selecionável que define a lógica de comutação do sinal elétrico para o CLP.
