Sensor Indutivo de Superfície IFM I27003 PNP

Pré-visualizar: I27003 IFM - Sensor Indutivo de Superfície ifm Automação Industrial PNP 30-120mm

I27003 IFM - Sensor Indutivo de Superfície ifm Automação Industrial PNP 30-120mm

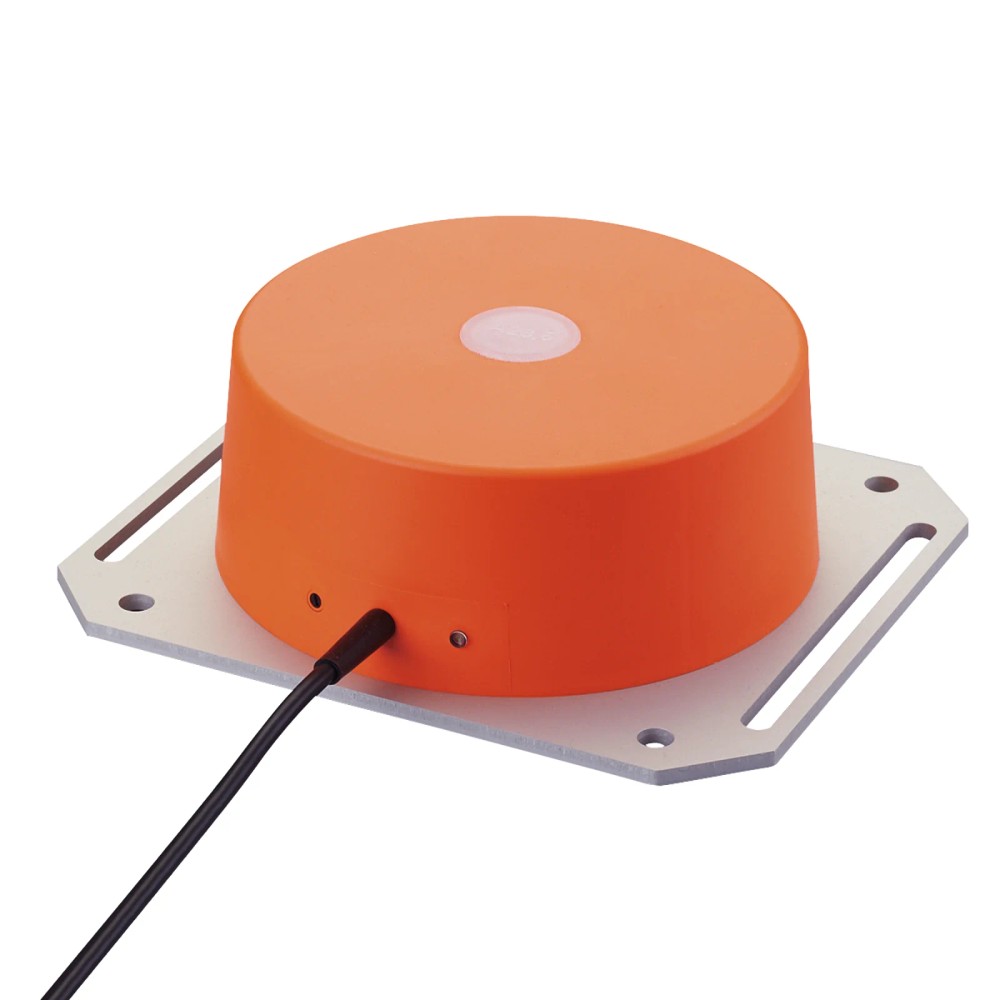

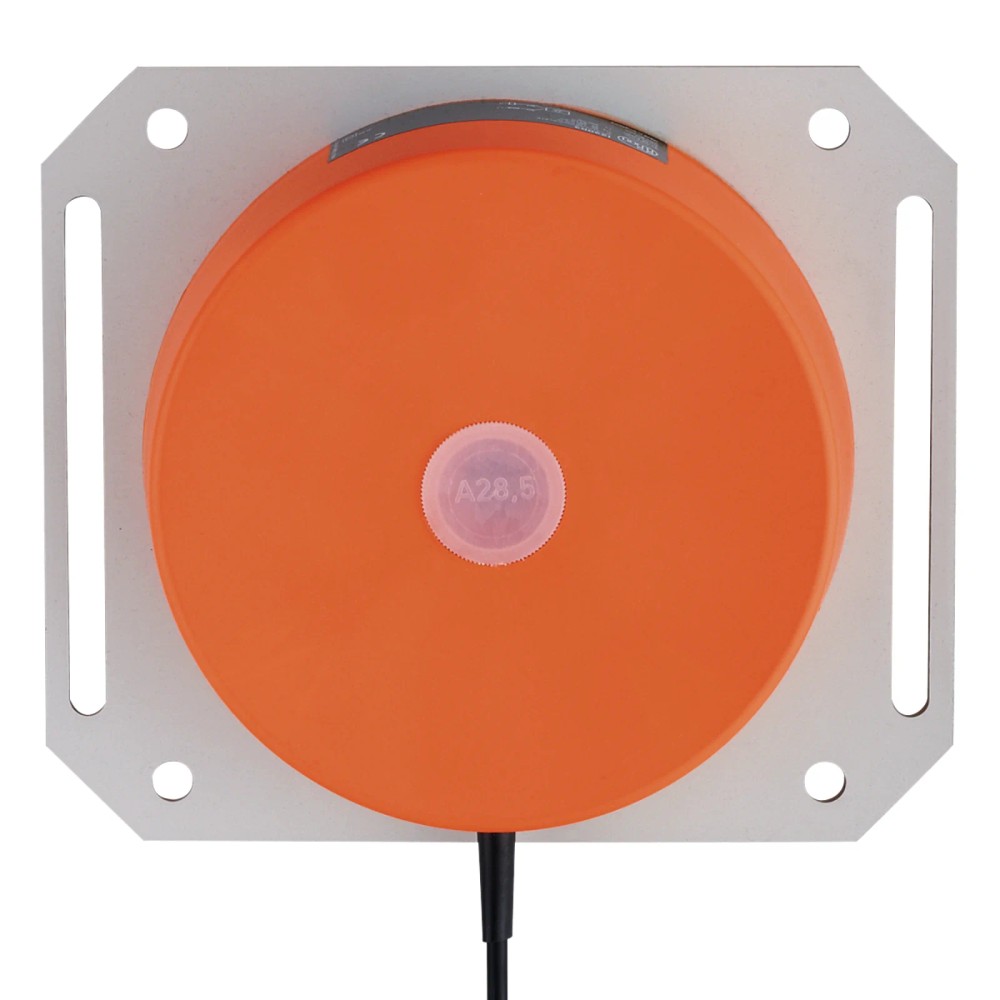

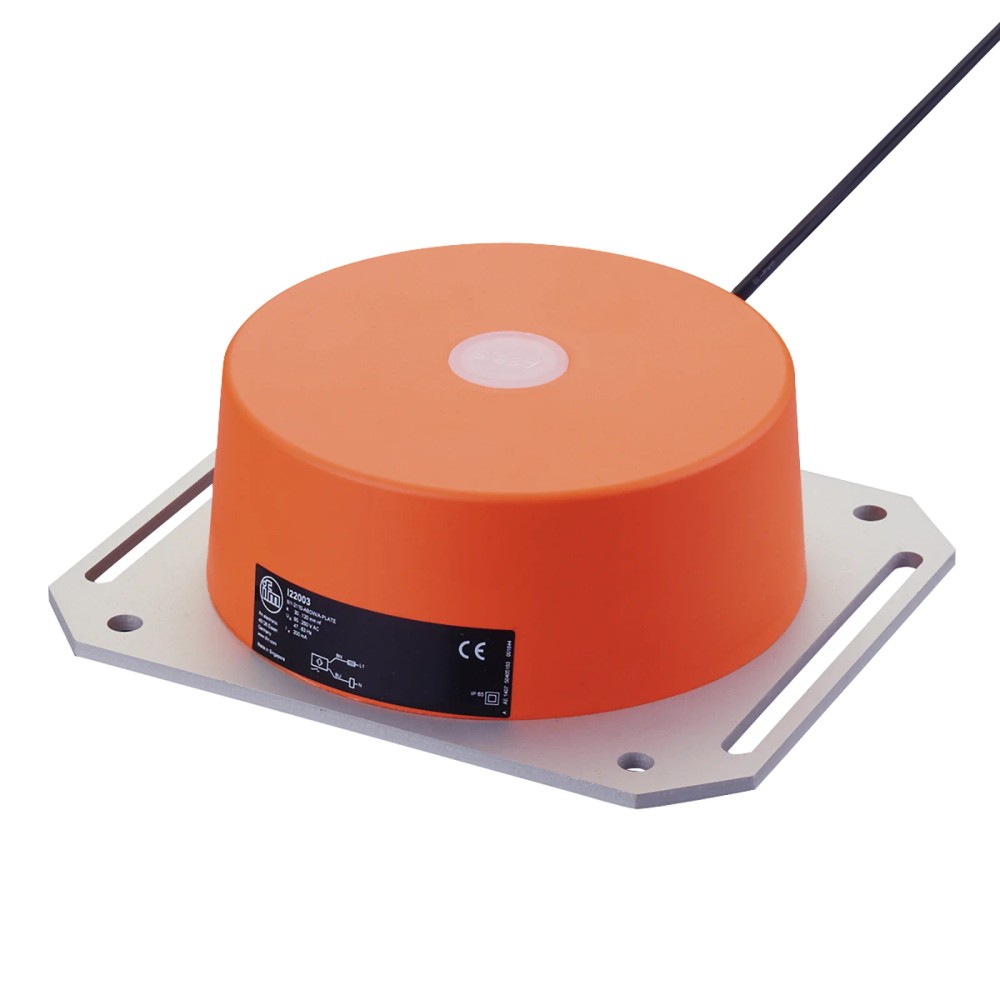

Imagem meramente ilustrativa

R$ 4.242,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: I27003
EAN: 4021179141963
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutivo...mais

Fechar menu

Saiba mais sobre: "I27003 IFM - Sensor Indutivo de Superfície ifm Automação Industrial PNP 30-120mm"

Destaques do Produto

Tecnologia

Indutivo

Alcance

30 a 120 mm

Saída

PNP

Conexão

Cabo 2m

Montagem

Superfície

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o I27003 IFM - Sensor Indutivo de Superfície

O sensor indutivo I27003 da IFM é um componente de automação projetado para detecção de metais em superfícies. Com alcance ajustável entre 30 e 120 mm, ele oferece alta confiabilidade para controle de posição. Sua construção robusta com saída PNP garante integração eficiente em sistemas industriais operando em 10-36V DC.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	I27003
Alcance de detecção	30...120 mm
Saída	PNP / Normalmente Aberto
Conexão	Cabo 2 m
Dimensões	Ø 164 mm x 68 mm
Temperatura	-20...70 °C
Proteção	IP 65

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial de detecção de peças metálicas
Posicionamento em esteiras de grande porte
Aplicações com distância de detecção de 30 a 120 mm
Ambientes industriais secos ou com respingos leves

⚠ Considere outro se precisa de:

Detecção de objetos não metálicos (vidro, plástico, madeira)
Ambientes com jatos de água de alta pressão (limpeza pesada)
Submersão contínua em líquidos
Locais com forte interferência eletromagnética não blindados

APLICAÇÕES E USO

Detecção de presença de peças metálicas em linhas de montagem automotivas.
Controle de posição em esteiras de transporte industrial.
Monitoramento de fim de curso em máquinas de grande porte.
Automação geral onde o objeto a ser detectado é metálico.

COMO ESCOLHER

Antes de comprar o I27003 IFM - Sensor Indutivo de Superfície, verifique estes pontos:

Quando escolher este sensor

Utilize quando necessitar de uma detecção robusta de grandes objetos metálicos com alcance estendido até 120 mm em ambiente industrial padrão.

Quando buscar alternativas

Busque sensores ultrassônicos se precisar detectar materiais não metálicos (plásticos, madeira) ou sensores de face menor se o espaço de montagem for restrito.

ESPECIFICAÇÕES TÉCNICAS

Design e Construção
Tipo de sensor	Indutivo	Tecnologia de detecção baseada em campos eletromagnéticos para metais.
Formato do invólucro	Cilíndrico	Design externo do sensor.

Performance de Detecção
Alcance de detecção	30...120 mm	Faixa de detecção ajustável para operação.
Histerese	< 15 % de Sr	Desvio aceitável no ponto de comutação.
Frequência de comutação	3 Hz	Velocidade máxima de operação cíclica.

Dados Elétricos
Tensão de operação	10...36 DC V	Intervalo de tensão contínua permitido.
Saída de comutação	PNP, Normalmente Aberto	Lógica de sinal elétrico.
Consumo de corrente	15 mA	Corrente nominal de operação.
Proteções	Sobrecarga, curto-circuito, inversão de polaridade	Recursos de segurança elétrica integrados.

Condições Ambientais
Temperatura ambiente	-20...70 °C	Limite de operação térmica.
Grau de proteção	IP 65	Proteção contra poeira e umidade.

COMPATIBILIDADE

Comunicação

• Sinal digital PNP (On/Off)

Conexões

Elétrica Cabo fixo de 2 metros, 3 fios (PVC).

Processo Montagem em superfície plana via suporte.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de placas de aço	✓	Metal ferroso compatível com o princípio de detecção indutiva.
Detecção de placas de alumínio	✓	Detectável, porém com fator de correção reduzido (0,3).
Ambiente com óleo e poeira industrial	✓	O grau IP 65 é suficiente para ambientes industriais comuns.
Ambiente externo sob chuva intensa	✗	IP 65 não oferece proteção adequada contra jatos de água diretos ou imersão.

INSTALAÇÃO

Como instalar o I27003 IFM - Sensor Indutivo de Superfície

Verifique se a superfície de montagem está plana e livre de vibrações excessivas.
Fixe o sensor utilizando a placa de montagem fornecida no local desejado.
Certifique-se de que nenhum metal intrusivo entre no campo de detecção durante a instalação.
Conecte os fios do cabo conforme o padrão: Marrom (+), Azul (-), Preto (Saída).
Aplique tensão de operação entre 10 e 36 V DC.
Realize o ajuste da distância de comutação conforme necessário e verifique o acionamento do LED amarelo.

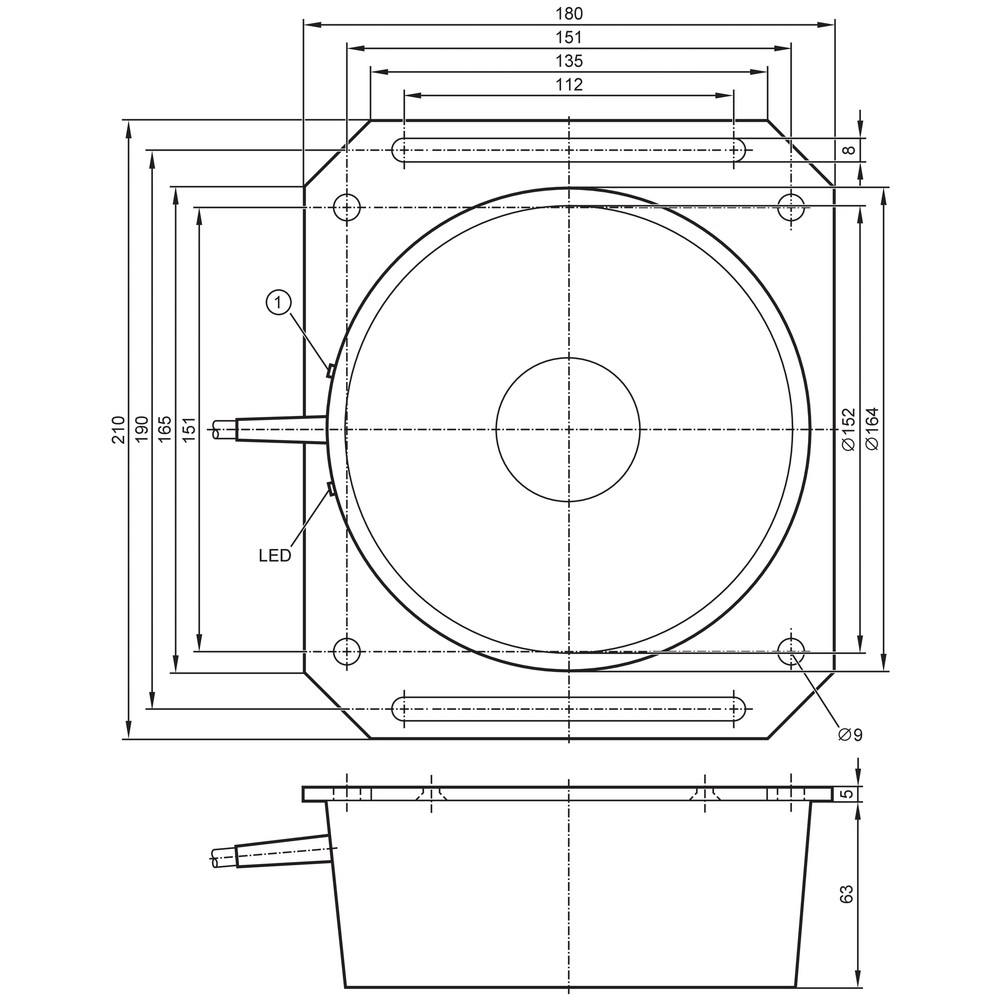

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta mesmo com o objeto na área de detecção.	Objeto alvo muito pequeno ou não metálico.	Verificar se o alvo é ferroso e se está dentro da distância nominal (30-120mm).
LED de status piscando ou sensor inativo.	Curto-circuito na fiação ou falha na carga conectada.	Medir a continuidade do cabo e conferir a tensão de alimentação (10-36V DC).
Comutação aleatória sem presença de alvo.	Interferência eletromagnética externa.	Isolar o cabo do sensor de fontes de alta potência ou cabos de motores.
Entrada de umidade visível no corpo do sensor.	Falha na vedação por dano físico.	Inspeção visual da integridade do invólucro e do cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos I27003 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor indutivo e qual sua função?

O I27003 é um sensor indutivo de superfície da IFM projetado para detecção de presença ou posição em aplicações industriais, operando com uma distância de comutação ajustável entre 30 e 120 mm.

Quais são as principais características técnicas de conexão e saída?

Ele possui uma saída de comutação do tipo PNP com lógica normalmente aberto e conexão via cabo fixo de 2 metros.

Este sensor detecta objetos não metálicos como plásticos ou madeira?

Este sensor não é adequado para detecção de objetos não metálicos, como plásticos, madeira ou líquidos, pois sua tecnologia indutiva detecta apenas metais.

Posso utilizar este sensor em ambientes submersos?

Ele não é recomendado para ambientes que exijam submersão prolongada ou alta pressão, sendo classificado com proteção IP 65, o que limita seu uso a jatos d'água de baixa pressão.

O sensor não liga. O que devo verificar primeiro?

Se o LED amarelo não acender na presença de um metal, verifique a tensão de alimentação (10-36V DC) e a integridade da fiação conforme o diagrama de cores (BK, BN, BU).

O que significa se a saída falha intermitentemente?

Geralmente indica um curto-circuito na carga ou sobrecarga na saída; verifique se a corrente de saída excede os 250 mA nominais.

Devo escolher este sensor ou um modelo laser?

Este produto é um sensor de unidade única para automação; se você precisa de monitoramento de longo alcance com feedback analógico, considere sensores ultrassônicos ou laser, pois este modelo é apenas digital (on/off).

Este sensor é melhor que sensores cilíndricos padrão?

Para aplicações de detecção de proximidade, este sensor de superfície é preferível pela sua grande área de detecção, enquanto sensores cilíndricos padrão (M12/M18) são melhores para espaços confinados.

Quais cuidados tomar na montagem do sensor?

A instalação deve ser feita mantendo o sensor longe de campos magnéticos intensos e garantindo que o suporte de montagem de alumínio esteja firmemente fixado.

O produto possui garantia de precisão?

A IFM garante a conformidade técnica conforme a norma EN 60947-5-2, assegurando a precisão da distância de comutação conforme os parâmetros declarados na folha de dados.

GLOSSÁRIO TÉCNICO

PNP

Tipo de transistor que, em sensores indutivos, comuta o sinal positivo (+) para a saída quando o alvo é detectado. (Ref.: Saída de comutação)

Indutivo

Tecnologia que utiliza campos eletromagnéticos para detectar metais sem contato físico. (Ref.: Tipo de sensor)

IP 65

Grau de proteção contra poeira e jatos de água de baixa pressão. (Ref.: Grau de proteção)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, sendo < 15% de Sr neste modelo. (Ref.: Histerese)

Sr (Distância de Comutação)

Distância nominal em que o sensor detecta o alvo sob condições normais. (Ref.: Distância real de comutação)
