Sensor Indutivo IFM I27001 - 30-120mm PNP IP65

Pré-visualizar: I27001 IFM - Sensor Indutivo de Superfície IFM Automação Industrial PNP 30-120mm IP65

I27001 IFM - Sensor Indutivo de Superfície IFM Automação Industrial PNP 30-120mm IP65

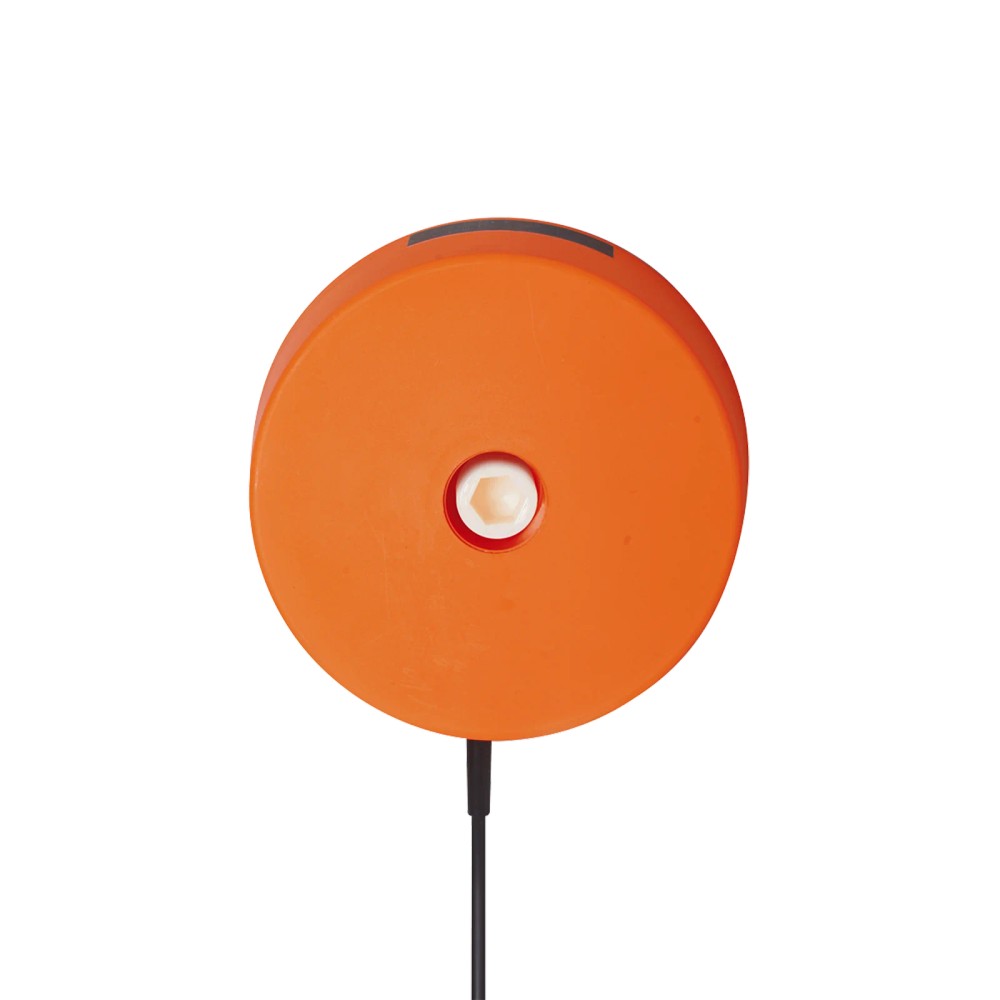

Imagem meramente ilustrativa

R$ 3.809,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: I27001
EAN: 4021179141949
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva,...mais

Fechar menu

Saiba mais sobre: "I27001 IFM - Sensor Indutivo de Superfície IFM Automação Industrial PNP 30-120mm IP65"

Destaques do Produto

Tecnologia

Indutiva, para detecção de objetos metálicos

Saída requerida

PNP normalmente aberta

Distância de detecção

Ajustável de 30 a 120 mm

Alimentação

10 a 36 V DC

Conexão

Cabo PVC de 2 m, 3 fios

Frequência de comutação

3 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo de superfície IFM I27001, PNP, normalmente aberto, alcance ajustável de 30 a 120 mm, IP65

O IFM I27001 é um sensor indutivo de superfície para detectar objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta e distância de comutação ajustável de 30 a 120 mm, com instalação não embutida. A conexão é feita por cabo PVC de 2 m, e o grau de proteção especificado é IP65.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo de superfície
Distância de detecção	30 a 120 mm, ajustável; não embutido
Saída	PNP, normalmente aberta
Alimentação	10 a 36 V DC
Frequência de comutação	3 Hz
Conexão elétrica	Cabo PVC de 2 m, 3 fios
Proteção	IP65
Temperatura ambiente	-20 a 70 °C
Dimensões	Ø 164 mm; comprimento 63 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que necessitem de detecção indutiva de superfície com distância de comutação ajustável entre 30 e 120 mm.
Sistemas de controle com entrada compatível com saída PNP normalmente aberta e alimentação DC entre 10 e 36 V.
Instalações em que sejam adequados o cabo de 2 m, a frequência de comutação de 3 Hz e a proteção IP65.

⚠ Considere outro se precisa de:

Aplicações que exijam frequência de comutação superior a 3 Hz.
Sistemas que exijam saída NPN ou normalmente fechada, pois a saída especificada é PNP normalmente aberta.
Instalações que precisem de detecção fora da faixa de 30 a 120 mm ou de montagem embutida.

APLICAÇÕES E USO

Uso comprovado pela ficha: aplicações industriais e automação industrial, como sensor indutivo de superfície.
Possibilidade de aplicação: detecção de alvos metálicos em uma faixa ajustada de 30 a 120 mm, desde que a geometria e o material do alvo sejam compatíveis com os fatores de correção indicados.
Condições a respeitar: alimentação DC de 10 a 36 V, temperatura ambiente de -20 a 70 °C, frequência de comutação de 3 Hz e instalação não embutida.
A ficha não especifica aplicações em ambientes submersos, protocolos digitais ou compatibilidade com materiais não metálicos como alvo de detecção indutiva.

COMO ESCOLHER

Antes de comprar o Sensor indutivo de superfície IFM I27001, PNP, normalmente aberto, alcance ajustável de 30 a 120 mm, IP65, verifique estes pontos:

Escolha o I27001 quando

A aplicação requer sensor indutivo de superfície não embutido, saída PNP normalmente aberta, alimentação de 10 a 36 V DC e distância de comutação ajustável dentro da faixa especificada.

Procure outra especificação quando

O controlador exigir NPN ou saída normalmente fechada, a aplicação exigir comutação acima de 3 Hz ou a distância necessária estiver fora de 30 a 120 mm. Confirme também se as dimensões e o tipo de montagem atendem ao espaço disponível.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo de superfície	Identificação do produto na ficha.
Aplicação	Superfície; aplicações industriais / automação industrial	Uso informado no contexto do produto.
Marca	IFM	Marca indicada no anúncio.
Modelo	I27001	Código do produto e SKU.
GTIN	4021179141949	Identificador comercial informado.

Detecção
Tecnologia	Indutiva	Princípio de detecção informado.
Alcance de detecção	30 a 120 mm	Faixa ajustável especificada; montagem não embutida.
Distância real de comutação Sr	120 ± 10 % mm	Valor real de comutação informado na ficha.
Configuração de fábrica da distância de comutação	120 mm	Ajuste indicado como configuração de fábrica.
Histerese	< 15 % de Sr	Parâmetro de histerese referido à distância real de comutação.
Variação do ponto de comutação	-15 a 15 % de Sr	Variação indicada como percentual de Sr.
Distância de comutação ajustável	Sim	Recurso explicitamente informado.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Valores relativos ao material do alvo, conforme ficha.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação indicado.
Tensão de operação	10 a 36 V DC	Faixa de operação especificada.
Consumo de corrente	15 mA (a 24 V)	Consumo informado na condição de 24 V.
Corrente máxima de contato	250 mA	Limite indicado para a corrente de contato.
Queda de tensão máxima	2,5 V	Valor máximo informado na ficha.
Classe de proteção	II	Classe de proteção elétrica declarada.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção indicado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.

Saídas
Saída de comutação	PNP	Tipo de saída elétrica especificado.
Função de saída	Normalmente aberta	Estado funcional de saída indicado.
Frequência de comutação DC	3 Hz	Frequência máxima indicada na ficha.

Conexão elétrica
Tipo de conexão	Cabo PVC de 2 m	Comprimento e material do cabo informados.
Configuração do cabo	3 x 0,5 mm²; BK (preto), BN (marrom), BU (azul)	Número, seção e identificação dos condutores conforme ficha.

Condições ambientais
Temperatura ambiente	-20 a 70 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP65	Grau de proteção declarado; observar condições de instalação e uso previstas pelo fabricante.

Dados mecânicos
Formato do invólucro	Cilíndrico	Formato indicado na ficha.
Método de montagem	Não embutido	Condição de montagem especificada.
Dimensões	Ø 164 mm; comprimento 63 mm	Dimensões informadas para conferência de espaço e montagem.
Material do invólucro	PBT	Material do invólucro indicado nos dados do produto.
Material da tampa de vedação	Alumínio	Material indicado nos dados do produto.
Parafuso de montagem	1 x M16 x 90 mm	Informação de kit de montagem indicada no contexto; verificar fornecimento na embalagem.
Peso	1242,5 g	Valor informado no dataset do produto.

Indicação e diagnóstico
LED de diagnóstico	1 LED amarelo de status de chaveamento	Indicação visual do estado de chaveamento informada.
MTTF	1049 anos	Valor declarado no dataset; não representa vida útil garantida.

Normas
Norma técnica	EN 60947-5-2	Norma indicada na ficha do produto.

COMPATIBILIDADE

Comunicação

• Saída de chaveamento PNP; não há protocolo de comunicação digital informado.

Conexões

Elétrica Cabo PVC de 2 m, 3 fios, seção indicada de 3 x 0,5 mm²: BK (preto), BN (marrom) e BU (azul). Alimentação DC de 10 a 36 V. Saída PNP normalmente aberta; confirme a atribuição dos condutores no datasheet antes da ligação.

Processo Sensor de superfície, montagem não embutida; não há conexão de processo roscada especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal PNP normalmente aberto, alimentação DC de 10 a 36 V e comutação de até 3 Hz	✓	As características elétricas informadas incluem saída PNP normalmente aberta, faixa de alimentação de 10 a 36 V DC e frequência de comutação de 3 Hz.
Entrada que exige saída NPN ou normalmente fechada	✗	A ficha especifica saída PNP normalmente aberta.
Aplicação que requer distância de comutação ajustável entre 30 e 120 mm e montagem não embutida	✓	A faixa e o método de montagem correspondem às especificações fornecidas.
Aplicação que requer frequência de comutação superior a 3 Hz	✗	A frequência de comutação DC especificada é 3 Hz.
Integração por protocolo digital ou conexão de processo roscada	✗	Não há protocolo digital nem conexão de processo roscada informados; a conexão elétrica especificada é por cabo.

INSTALAÇÃO

Como instalar o Sensor indutivo de superfície IFM I27001, PNP, normalmente aberto, alcance ajustável de 30 a 120 mm, IP65

Confira o modelo e as especificações elétricas do sensor com a entrada do controlador antes da instalação.
Verifique espaço, dimensões e posição de montagem usando o desenho em escala do fabricante.
Instale o sensor na configuração não embutida indicada; não presuma uma distância de montagem diferente da documentada.
Fixe o conjunto conforme o desenho e os elementos de montagem aplicáveis; a ficha menciona 1 parafuso M16 x 90 mm.
Conecte os três condutores respeitando a identificação BK, BN e BU e confirme o esquema no datasheet antes de energizar.
Aplique alimentação dentro da faixa DC especificada e valide a comutação e o LED de status na distância ajustada.

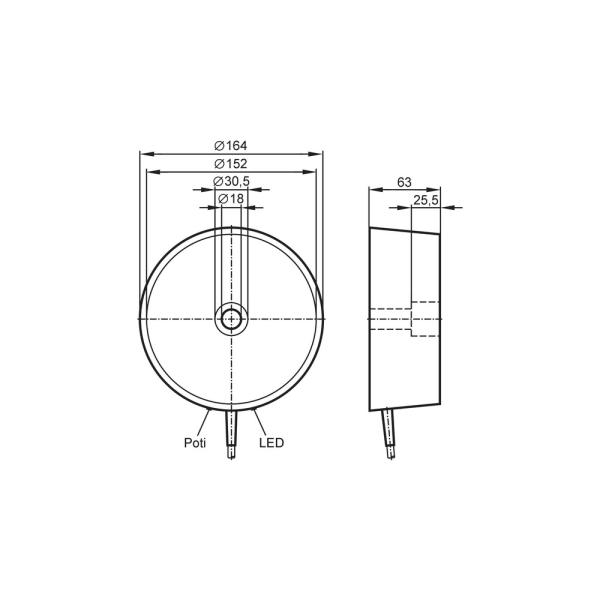

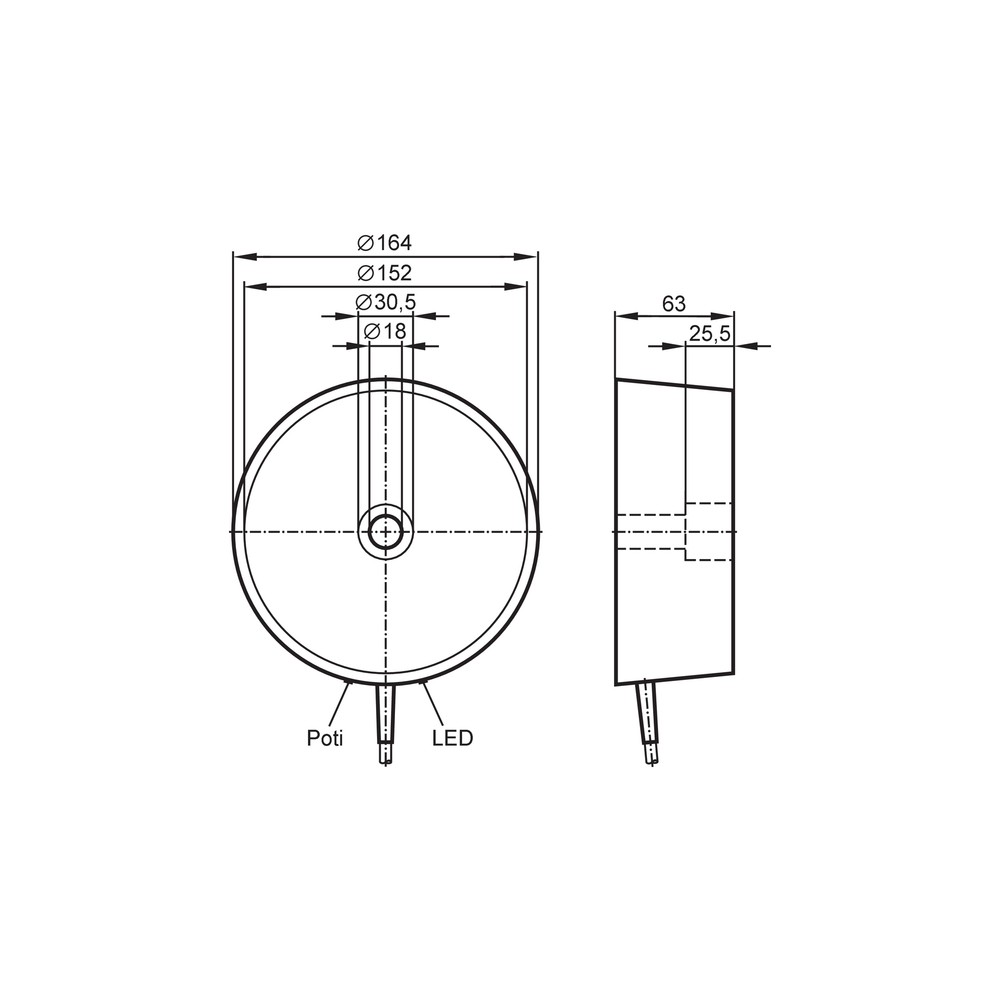

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado quando o alvo se aproxima.	Alimentação ausente ou fora da faixa, ligação incorreta ou distância de comutação ajustada além da posição do alvo.	Meça a alimentação nos terminais, confira o esquema de ligação no datasheet e observe o LED de status enquanto varia a distância do alvo.
A entrada do controlador permanece inativa apesar da detecção indicada.	Incompatibilidade entre saída PNP normalmente aberta e o tipo de entrada do controlador, ou erro na ligação dos condutores.	Confirme que a entrada aceita PNP, verifique a função de saída e compare a ligação dos fios BK, BN e BU com o diagrama do fabricante.
Comutação intermitente ou ponto de atuação diferente do esperado.	Material do alvo com fator de correção inferior ao aço, variação da posição do alvo ou distância de comutação inadequada.	Confira o material do alvo e seu fator de correção na ficha; meça a posição de atuação e ajuste a distância dentro da faixa especificada.
O sensor deixa de operar após exposição a condições ambientais inadequadas.	Temperatura fora da faixa especificada ou instalação em condição que excede o grau de proteção IP65.	Verifique a temperatura ambiente e as condições de exposição e instalação; compare-as com os limites do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM I27001 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM I27001 e para quem ele serve?

É um sensor indutivo de superfície para aplicações industriais e de automação. É indicado para sistemas que aceitam saída PNP normalmente aberta e montagem não embutida.

Qual é a faixa de detecção e posso ajustá-la?

A distância de comutação é ajustável de 30 a 120 mm. A configuração de fábrica indicada é 120 mm.

O sensor funciona com entrada NPN ou normalmente fechada?

Não conforme a configuração especificada: o I27001 tem saída PNP normalmente aberta. Verifique o tipo de entrada do controlador antes da compra.

Ele serve para aplicações que precisam comutar acima de 3 Hz?

A ficha informa frequência de comutação de 3 Hz. Para uma aplicação que exija frequência maior, selecione um sensor cuja especificação atenda a esse requisito.

O LED acende, mas o controlador não reconhece a saída. O que verifico?

Confira primeiro se a entrada do controlador é compatível com PNP normalmente aberto e revise a ligação dos três condutores pelo diagrama do datasheet. O LED indica status de chaveamento, mas não confirma a compatibilidade da entrada.

A distância de atuação parece menor em um alvo de alumínio; isso pode acontecer?

A ficha informa fator de correção de 0,3 para alumínio, inferior ao valor de referência 1 para aço. Verifique o material do alvo e a distância de atuação antes de substituir o sensor.

O produto é fornecido como kit com parafuso e acessórios?

O contexto menciona 1 parafuso M16 x 90 mm como dado de montagem, mas não confirma o conteúdo da embalagem. Confirme com o fornecedor quais itens acompanham a unidade.

Este sensor pode ser instalado embutido?

A ficha especifica montagem não embutida. Para uma instalação embutida, escolha uma versão cuja condição de montagem seja explicitamente compatível.

Como faço a ligação elétrica e quais cuidados devo tomar?

A conexão é por cabo de 2 m com três condutores identificados como BK, BN e BU. Consulte o diagrama do datasheet para atribuir os fios corretamente e respeite a faixa de alimentação DC especificada.

Há protocolo de comunicação digital ou conector separado?

A ficha informa saída de chaveamento PNP por cabo e não declara protocolo digital nem conector separado. Para integração, considere a saída de comutação e confirme os detalhes elétricos no datasheet.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza princípio indutivo para detectar alvos metálicos sem contato mecânico.

PNP

Tipo de saída de chaveamento que fornece sinal positivo à entrada compatível quando comuta.

Normalmente aberta

Função de saída cujo estado de comutação é especificado como normalmente aberto.

Distância real de comutação usada como referência para parâmetros percentuais do sensor.

IP65

Grau de proteção declarado para o invólucro; as condições de instalação e exposição devem seguir a documentação do fabricante.
