Sensor Indutivo de Segurança ifm GM705S

Pré-visualizar: GM705S IFM - Sensor Indutivo de Segurança ifm Automação Industrial SIL 3, 2xOSSD, PNP, M12

GM705S IFM - Sensor Indutivo de Segurança ifm Automação Industrial SIL 3, 2xOSSD, PNP, M12

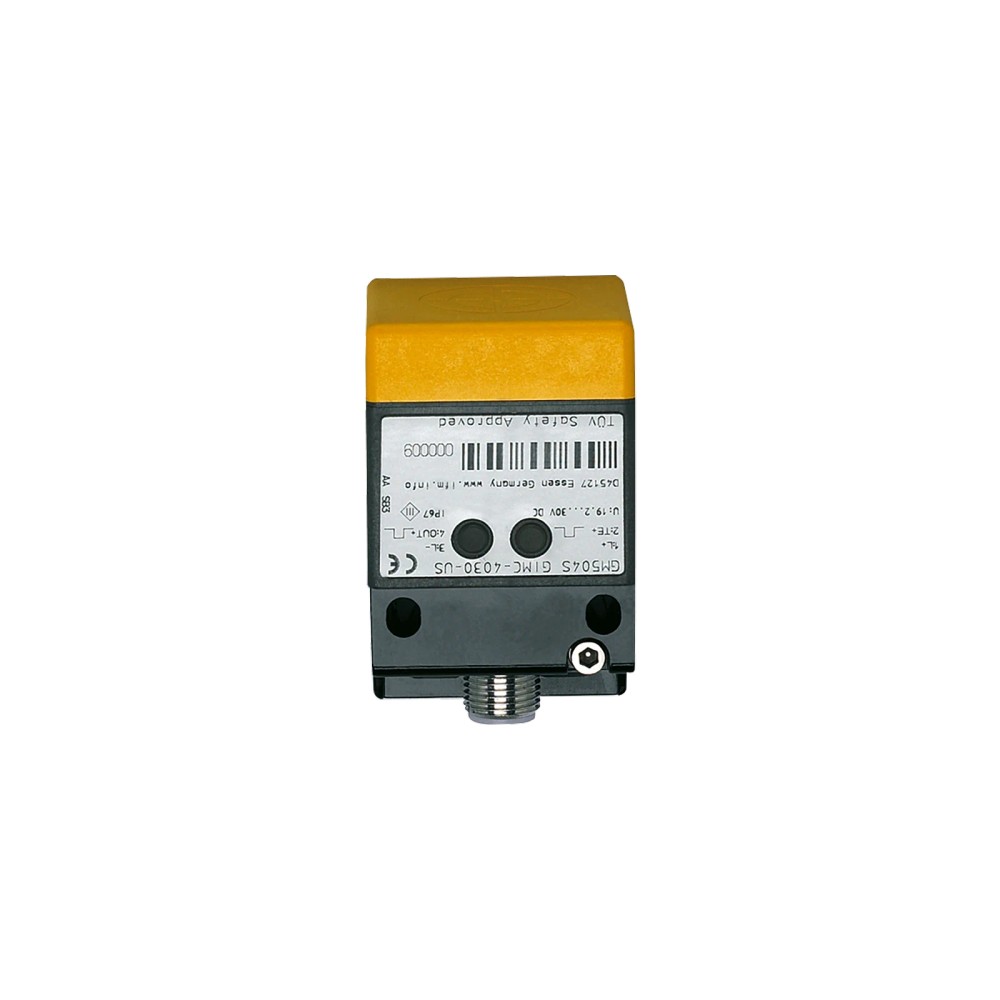

Imagem meramente ilustrativa

R$ 3.216,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: GM705S
EAN: 4021179075350
NCM do produto: 85365090

Destaques do Produto Saídas de segurança 2...mais

Fechar menu

Saiba mais sobre: "GM705S IFM - Sensor Indutivo de Segurança ifm Automação Industrial SIL 3, 2xOSSD, PNP, M12"

Destaques do Produto

Saídas de segurança

2 x OSSD, PNP

Nível de segurança

SIL 3

Alimentação

19,2...30 V DC

Conexão

M12, codificação A, 4 contatos

Detecção

4...20 mm

Montagem

Não embutido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo de Segurança ifm GM705S, retangular, PNP, 2 x OSSD, conexão M12, SIL 3

O ifm GM705S é um sensor indutivo de segurança para aplicações industriais e automação. Possui duas saídas de segurança OSSD do tipo PNP e classificação SIL 3. Sua faixa de detecção especificada é de 4 a 20 mm, e a conexão elétrica é M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo de segurança
Saídas	2 x OSSD (A1 e A2), PNP
Classificação de segurança	SIL 3; categoria 3, PL e
Faixa de detecção	4...20 mm
Tensão de operação	19,2...30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Grau de proteção	IP 65; IP 67
Dimensões	40 x 40 x 66 mm
Temperatura ambiente	-25...60 °C, conforme condição de vida útil indicada pelo fabricante
Material do invólucro	PPE e zinco moldado sob pressão

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais de segurança que exijam sensor indutivo com duas saídas OSSD PNP e sejam compatíveis com os limites elétricos e ambientais especificados.
Instalações com alimentação DC entre 19,2 e 30 V e interface de conexão M12 compatível com o conector do sensor.
Montagem não embutida, respeitando a faixa de detecção informada pelo fabricante.

⚠ Considere outro se precisa de:

Não selecione quando a aplicação exigir saída diferente de PNP ou não aceitar duas saídas OSSD.
Não use fora da tensão de operação de 19,2...30 V DC ou dos limites ambientais especificados.
Não trate a faixa de 4...20 mm como garantia de distância de desconexão segura; consulte as condições e definições do datasheet para o projeto de segurança.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: automação industrial e aplicações industriais, com uso como sensor indutivo de segurança.
Possibilidade condicionada ao projeto: monitoramento de posição ou presença em uma função de segurança, desde que a geometria, a faixa de detecção, a montagem não embutida e a arquitetura OSSD sejam validadas no datasheet e na avaliação da máquina.
A operação deve respeitar a alimentação DC, as condições ambientais e os limites de umidade, pressão e altitude especificados pelo fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo de Segurança ifm GM705S, retangular, PNP, 2 x OSSD, conexão M12, SIL 3, verifique estes pontos:

Escolha o GM705S quando

A aplicação requer sensor indutivo de segurança com duas saídas OSSD PNP, classificação SIL 3 e conexão M12 codificação A com quatro contatos, e os requisitos de montagem e operação correspondem aos dados do fabricante.

Avalie outra configuração quando

O circuito exigir outra tecnologia de detecção, outro tipo de saída, uma conexão elétrica diferente ou uma tensão fora de 19,2...30 V DC. Confirme a arquitetura de segurança, a distância de atuação e os requisitos da instalação no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo de segurança	Tipo de produto indicado para aplicações industriais e automação industrial.
Modelo	GM705S	Referência do fabricante e SKU do anúncio.
Marca	ifm	Marca indicada no anúncio.
GTIN	4021179075350	Identificador comercial informado.
Categoria	Tecnologia de segurança	Classificação do produto no anúncio.

Área de aplicação e segurança funcional
Classificação de segurança	ISO 13849-1:2015 categoria 3, PL e; IEC 61508 SIL 3; IEC 62061 SIL 3	Classificações declaradas pelo fabricante; a adequação depende do projeto completo da função de segurança.
Subfunção de segurança	Condição segura em caso de desamortecimento correto	Descrição da subfunção informada na ficha.
PFH	1E-08 1/h	Valor de probabilidade de falha perigosa por hora informado para a avaliação de segurança.
Vida útil TM (Mission Time)	Até 175200 h (20 anos)	Vida útil declarada pelo fabricante.
Tempo de risco	100 ms	Tempo de resposta para falhas de segurança informado na ficha.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	19,2...30 V DC	Faixa de operação especificada.
Classe de proteção elétrica	III	Classe indicada pelo fabricante.
Tensão de isolação classificada	30 V	Valor nominal informado.
Consumo de corrente	< 30 mA	Limite de consumo informado.
Proteção contra curto-circuitos	Sim	Recurso de proteção declarado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado na ficha.
Carga capacitiva máxima CL_max	20 nF	Limite informado para a carga capacitiva.
Queda de tensão máxima da saída DC	2,5 V (100 mA)	Condição de corrente associada ao valor informado.
Tensão de saída a 24 V	Compatível com EN 61131-2, saídas tipos 1, 2 e 3	Compatibilidade declarada para a condição de 24 V.

Saídas e interface
Tipo de saída	PNP	Tipo de comutação especificado.
Saídas de segurança	2 x OSSD (A1 e A2)	Quantidade e identificação das saídas indicadas.
Dados de saída	Interface tipo C, classe 0	Descrição de interface presente na ficha.
Display/sinalização	1 LED verde: em operação; 1 LED amarelo: sinal	Indicações visuais especificadas pelo fabricante.

Detecção e montagem
Faixa de detecção	4...20 mm	Range indicado no anúncio; consulte o datasheet para condições de aplicação.
Distância de desconexão segura s(ar)	45 mm	Parâmetro de segurança informado; não equivale à faixa de detecção.
Tipo de montagem	Não embutido	Característica de instalação indicada na ficha.
Formato do invólucro	Retangular	Formato informado para identificação e instalação mecânica.

Conexões
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector e número de contatos conforme ficha.
Conexão de processo	Não especificada	O produto é um sensor indutivo; não há conexão de processo indicada.

Tempos de resposta
Tempo de resposta após requisito de segurança	50 ms	Tempo informado pelo fabricante após requisito de segurança.
Tempo de reação na aproximação na zona de liberação	200 ms	Condição de aproximação indicada na ficha.
Tempo de atraso de disponibilidade máximo	5000 ms	Limite máximo informado para disponibilidade.

Condições ambientais
Grau de proteção	IP 65; IP 67	Graus de proteção declarados; respeite as condições de instalação e conexão do fabricante.
Temperatura ambiente	-25...60 °C (vida útil <= 87600 h) / 10...40 °C (vida útil <= 175200 h)	Faixas associadas às condições de vida útil especificadas.
Pressão do ar	80...106 kPa	Faixa ambiental informada.
Umidade relativa máxima	Curto período: 5...95%; duradouro: 5...70%	Limites de umidade conforme duração indicada pelo fabricante.
Taxa de alteração de temperatura	0,5 K/min	Limite de variação informado.
Altitude máxima	2000 m acima do nível do mar	Limite especificado para altitude de instalação.

Dados mecânicos
Dimensões	40 x 40 x 66 mm	Dimensões externas informadas.
Peso	355 g	Peso indicado nos atributos técnicos do catálogo.
Materiais do invólucro	PPE e zinco moldado sob pressão	Materiais declarados para o invólucro.
Característica dos contatos	Banhados a ouro	Acabamento especial indicado na ficha.

Modo de operação e manutenção
Modo de operação	Operação contínua, livre de manutenção	Descrição do modo de operação fornecida na ficha.

COMPATIBILIDADE

Comunicação

• Duas saídas de segurança OSSD (A1 e A2), tipo PNP.

• Interface de saída tipo C, classe 0.

• Compatibilidade com entradas conforme EN 61131-2, tipos 1, 2 e 3, conforme dado do fabricante.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, quatro contatos dourados. Alimentação de 19,2...30 V DC. A compatibilidade exige que o cabo/conector e a entrada do sistema correspondam a essa configuração; pinagem detalhada deve ser conferida no datasheet.

Processo Não há conexão de processo especificada; trata-se de sensor indutivo de segurança com invólucro retangular e montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de segurança com entrada compatível com duas saídas OSSD PNP e alimentação dentro de 19,2...30 V DC.	✓	Essas características constam na ficha do GM705S; confirme também a pinagem e os requisitos do controlador no datasheet.
Entrada de controlador conforme EN 61131-2, tipos 1, 2 ou 3.	✓	O fabricante informa compatibilidade da tensão de saída a 24 V com esses tipos de entrada.
Instalação que exige saída não PNP ou não aceita OSSD.	✗	O sensor possui saída PNP e duas saídas OSSD; não corresponde a uma exigência de interface diferente.
Instalação com alimentação fora de 19,2...30 V DC.	✗	A tensão indicada fica fora da faixa de operação especificada.
Montagem embutida.	✗	A ficha caracteriza o tipo de montagem do sensor como não embutido.

INSTALAÇÃO

Como instalar o Sensor Indutivo de Segurança ifm GM705S, retangular, PNP, 2 x OSSD, conexão M12, SIL 3

Confirme que o modelo GM705S e as características de segurança correspondem à avaliação da função de segurança da máquina.
Verifique a posição de montagem e considere que o tipo de instalação especificado é não embutido.
Planeje a posição do alvo respeitando as condições de detecção descritas no datasheet; não use a distância de desconexão segura como substituto da faixa de detecção.
Conecte o sensor por M12 codificação A, quatro contatos, conferindo a pinagem no datasheet antes da energização.
Alimente com tensão DC dentro da faixa especificada e conecte as duas saídas OSSD a uma entrada compatível.
Após a instalação, valide os estados das saídas e a função de segurança no sistema completo conforme documentação do fabricante e procedimentos da máquina.

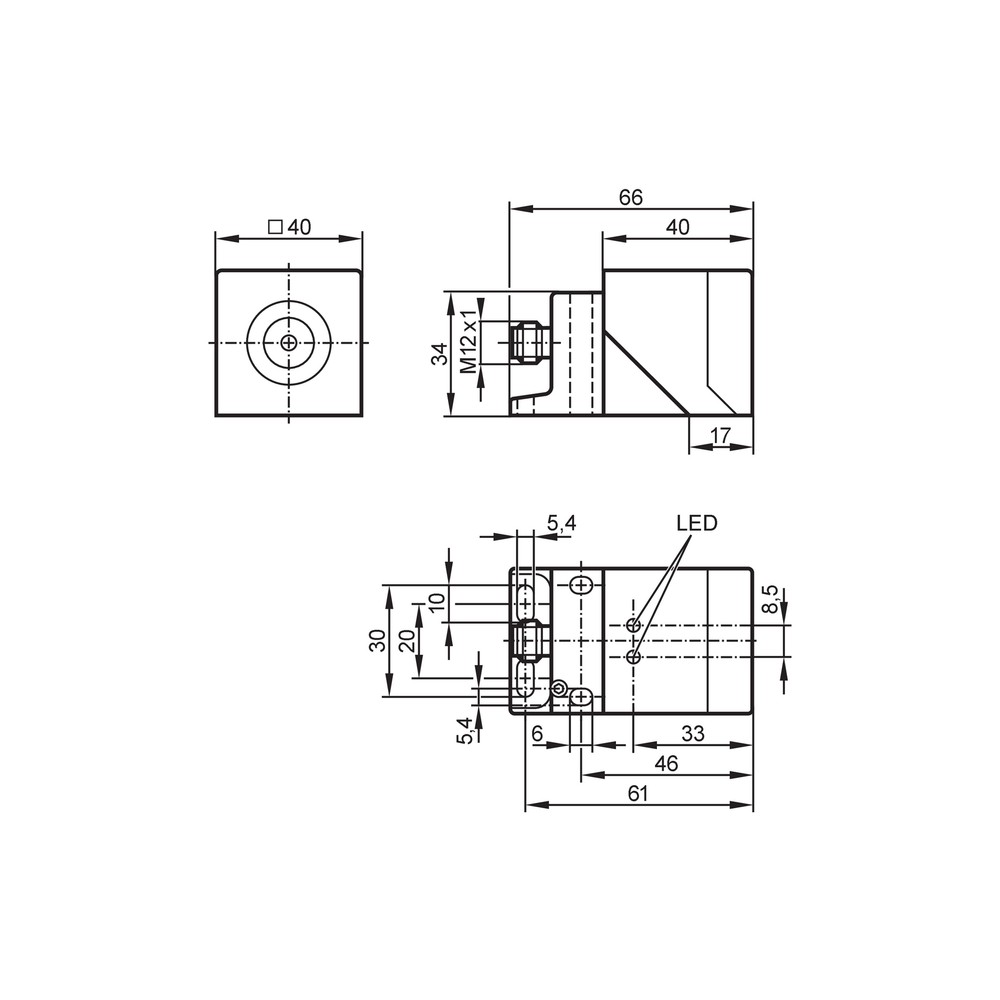

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
As saídas OSSD não mudam de estado conforme esperado.	Alimentação fora da faixa especificada, ligação incorreta ou entrada incompatível com PNP/OSSD.	Meça a alimentação nos terminais e confira pinagem, tipo de entrada e ligação usando o datasheet.
O sistema sinaliza falha ou não reconhece o sensor.	Conector M12 incompatível ou conexão elétrica incorreta.	Confirme codificação A, número de contatos e continuidade da ligação; compare a pinagem com o documento do fabricante.
A detecção não ocorre na posição prevista.	Montagem ou posição do alvo fora das condições de aplicação e da faixa indicada.	Confira a montagem não embutida e valide distância e geometria conforme o datasheet.
O sensor apresenta funcionamento intermitente em campo.	Condição ambiental ou alimentação fora dos limites informados, ou interrupção na conexão.	Verifique tensão, temperatura, umidade e integridade do conector e do cabeamento em operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados GM705S em português (Datasheet) Desenho em escala GM705S (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o GM705S e para que serve?

É um sensor indutivo de segurança da ifm destinado a aplicações industriais e automação. A ficha especifica duas saídas OSSD do tipo PNP.

O que preciso verificar para conectar o GM705S ao meu controlador?

Verifique se a entrada aceita duas saídas OSSD PNP e se a alimentação está entre 19,2 e 30 V DC. A ficha também declara compatibilidade, a 24 V, com entradas conforme EN 61131-2 tipos 1, 2 e 3.

O produto acompanha cabo ou outros acessórios?

A ficha do anúncio não informa acessórios incluídos. O produto tem conexão elétrica M12; confirme o conteúdo do fornecimento com o vendedor antes da compra.

Posso usar este sensor se meu sistema exigir saída NPN?

Não corresponde a essa exigência: a saída especificada para o GM705S é PNP. Confira a interface necessária no controlador antes de selecionar.

Ele serve para montagem embutida?

A ficha informa montagem não embutida. Para esse requisito, selecione uma configuração cuja documentação indique explicitamente montagem embutida.

O sensor está ligado, mas as saídas não são reconhecidas; o que verifico?

Confira primeiro a tensão de alimentação, a pinagem M12 e se a entrada do controlador é compatível com OSSD PNP. Consulte o datasheet antes de alterar a ligação.

A detecção falha na distância esperada; devo trocar o sensor?

Antes da troca, verifique a posição de montagem e as condições do alvo em relação à faixa de detecção especificada. A ficha também lista uma distância de desconexão segura; esse parâmetro não deve ser confundido com a faixa de detecção.

Devo comprar o GM705S ou um sensor indutivo comum?

Escolha o GM705S quando a aplicação exigir as características de segurança e a interface OSSD PNP especificadas. Um sensor indutivo comum não deve ser tratado como substituto de segurança sem validação da função e da arquitetura do sistema.

Como faço a instalação elétrica do GM705S?

Use conexão M12 codificação A com quatro contatos e confira a pinagem no datasheet antes de energizar. Depois, valide as duas saídas OSSD no sistema completo.

O GM705S precisa de manutenção periódica?

A ficha descreve o modo de operação como contínuo e livre de manutenção. Ainda assim, verifique a instalação, o cabeamento e o funcionamento conforme os procedimentos da máquina e a documentação do fabricante.

GLOSSÁRIO TÉCNICO

OSSD

Saída de comutação relacionada à segurança; neste produto há duas saídas, identificadas como A1 e A2. (Ref.: Saídas de segurança)

PNP

Tipo de saída eletrônica especificado para o sensor. (Ref.: Tipo de saída)

SIL 3

Nível de integridade de segurança declarado para o produto segundo IEC 61508. (Ref.: Classificação de segurança)

PL e

Nível de desempenho declarado segundo ISO 13849-1:2015, associado à categoria 3 na ficha. (Ref.: Classificação de segurança)

s(ar)

Distância de desconexão segura indicada pelo fabricante; deve ser considerada conforme as definições do datasheet. (Ref.: Distância de desconexão segura s(ar))
