Sensor Indutivo de Segurança ifm GM701S

Pré-visualizar: GM701S IFM - Sensor Indutivo de Segurança ifm Automação Industrial PNP, 10-15mm, SIL3, M12

GM701S IFM - Sensor Indutivo de Segurança ifm Automação Industrial PNP, 10-15mm, SIL3, M12

Imagem meramente ilustrativa

R$ 3.216,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: GM701S
EAN: 4021179075343
NCM do produto: 85365090

Destaques do Produto Distância de detecção...mais

Fechar menu

Saiba mais sobre: "GM701S IFM - Sensor Indutivo de Segurança ifm Automação Industrial PNP, 10-15mm, SIL3, M12"

Destaques do Produto

Distância de detecção

10...15 mm

Tipo de saída

2 x OSSD (PNP)

Conexão elétrica

M12

Classificação de segurança

SIL 3

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o GM701S - Sensor Indutivo de Segurança ifm Automação Industrial PNP, 10-15mm, SIL3, M12

O sensor indutivo de segurança GM701S é um componente de automação projetado para detecção confiável em aplicações críticas de segurança. Operando com saídas duplas OSSD e tecnologia PNP, garante conformidade com o nível SIL3. É ideal para monitoramento de posição em máquinas industriais, oferecendo robustez IP65/IP67 e ampla faixa de temperatura operacional.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
Part Number	GM701S
Nível SIL	3
Tipo de Saída	2 x OSSD PNP
Alcance	10...15 mm
Conexão	M12
Proteção	IP65, IP67
Dimensões	40 x 40 x 66 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que exigem SIL3 conforme IEC 61508
Monitoramento de posições em máquinas industriais
Ambientes industriais com necessidade de proteção IP65/IP67

⚠ Considere outro se precisa de:

Montagem embutida em superfícies metálicas
Ambientes com radiação ionizante
Detecção de materiais não ferrosos em distâncias superiores a 15mm

APLICAÇÕES E USO

Monitoramento de posições seguras em máquinas industriais.
Integração em sistemas de controle de segurança (PLC de segurança).
Aplicações que demandam certificação SIL3 e IEC 61508.
Ambientes industriais que necessitam de detecção de proximidade robusta e sem manutenção.

COMO ESCOLHER

Antes de comprar o GM701S - Sensor Indutivo de Segurança ifm Automação Industrial PNP, 10-15mm, SIL3, M12, verifique estes pontos:

Quando escolher este sensor

Utilize o GM701S se sua aplicação exige conformidade rigorosa com normas de segurança (SIL3/PLE) e requer detecção sem contato em distâncias de 10-15mm.

Quando buscar alternativas

Se a aplicação permitir sensores indutivos padrão (sem redundância OSSD) ou se o alcance necessário for superior a 15mm, avalie outras linhas de sensores indutivos ifm.

ESPECIFICAÇÕES TÉCNICAS

Segurança e Condições Ambientais
Nível SIL	3	Conformidade com IEC 61508
Grau de proteção	IP65, IP67	Vedação contra sólidos e líquidos
Temperatura ambiente	-25...70 °C	Limites operacionais de temperatura

Dados Elétricos
Tipo de saída	2 x OSSD (PNP)	Protocolo de segurança de saída
Tensão de operação	19,2...30 V DC	Faixa de alimentação admissível
Consumo de corrente	< 15 mA	Eficiência energética

Dados Mecânicos
Alcance de detecção	10...15 mm	Distância operacional nominal
Tipo de montagem	Não embutido	Restrição de instalação mecânica
Dimensões	40 x 40 x 66 mm	Gabarito físico para integração

COMPATIBILIDADE

Comunicação

• Sinal OSSD padrão de segurança

Conexões

Elétrica 1 x M12; codificação: A; Contatos: 4

Processo Montagem não embutida

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controladores de segurança SIL3	✓	O sensor atende aos requisitos de redundância e autodiagnóstico OSSD.
PLC padrão sem entrada segura	✗	A saída de segurança requer entradas monitoradas para garantir a integridade do sistema.
Ambiente externo severo	✓	O grau de proteção IP65/IP67 garante resistência a umidade e poeira.

INSTALAÇÃO

Como instalar o GM701S - Sensor Indutivo de Segurança ifm Automação Industrial PNP, 10-15mm, SIL3, M12

Verifique a compatibilidade do suporte de fixação para evitar montagem embutida.
Garanta que a alimentação seja de 19,2...30 V DC estabilizada.
Conecte o cabo M12 ao sensor garantindo aperto adequado para manter a vedação IP.
Alinhe a face do sensor com o alvo metálico mantendo a distância nominal.
Confira o estado dos LEDs (Verde para operação, Amarelo para sinal).
Teste a função de segurança no controlador conforme procedimento de comissionamento.

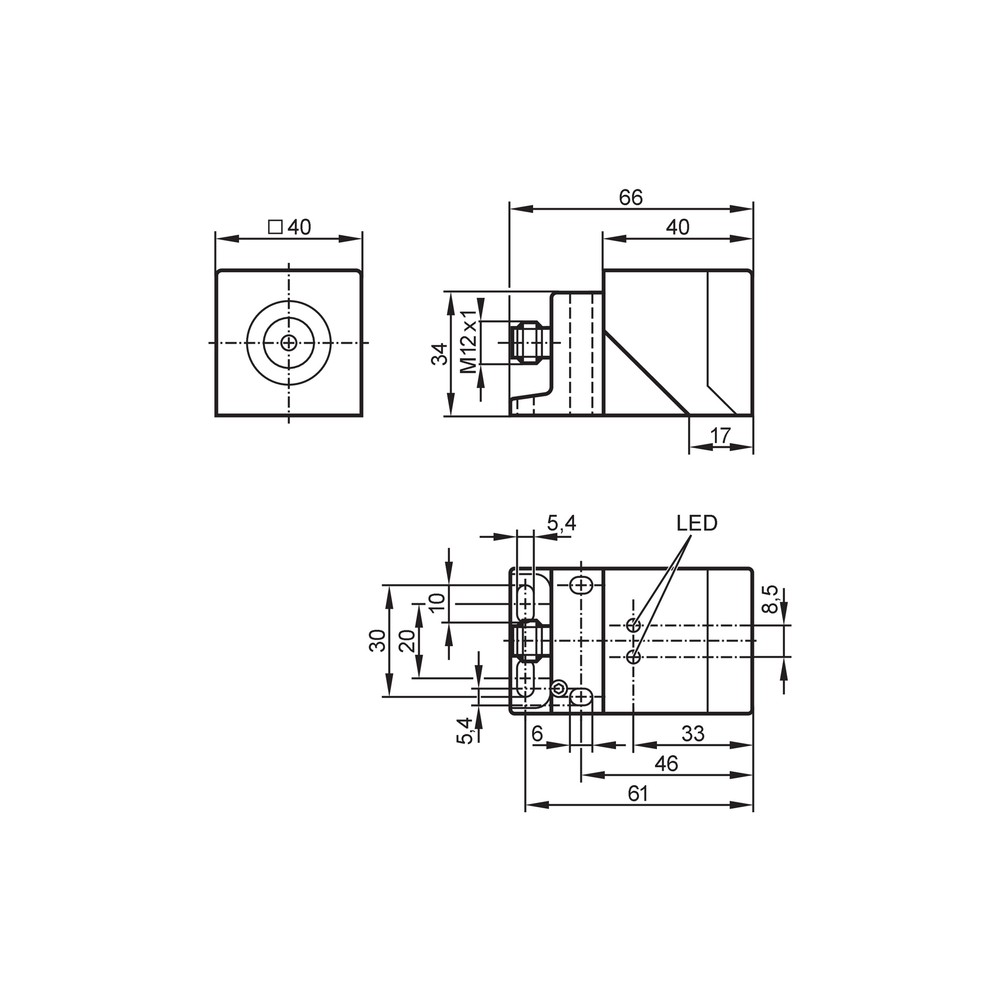

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta o sinal de saída.	Objeto metálico fora da distância nominal ou desalinhado.	Verifique a distância entre a face do sensor e o alvo (10-15mm).
Erro de diagnóstico no controlador de segurança.	Falha na fiação ou curto-circuito no cabo.	Confira a integridade do cabo M12 e a continuidade dos pinos.
LED de status não acende ou pisca indicando erro.	Tensão de alimentação fora da faixa nominal.	Meça a tensão de entrada garantindo que esteja entre 19,2 e 30 V DC.
Comutação errática ou insensibilidade.	Montagem embutida em metal alterando campo magnético.	Certifique-se de que a zona ao redor da face ativa esteja livre de metal.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor indutivo de segurança e qual sua principal função?

O GM701S é um sensor indutivo de segurança retangular, certificado para SIL3, utilizado para detectar posições de forma segura em máquinas industriais através da detecção sem contato de metais.

Como funciona a integração deste sensor com o meu sistema de segurança?

O sensor utiliza tecnologia OSSD (Output Signal Switching Device) com saída PNP dupla, sendo compatível com controladores de segurança que aceitam entradas deste tipo.

Existe alguma limitação quanto ao material que ele detecta?

Este dispositivo não é destinado para detecção de materiais não metálicos ou objetos que não estejam dentro da faixa de detecção nominal de 10 a 15 mm.

O sensor pode ser aplicado em áreas com risco de explosão?

Não utilize este sensor em atmosferas explosivas ou ambientes que exijam proteção contra radiação ionizante, conforme especificações do fabricante.

O que fazer se o sensor apresentar falha constante?

O sintoma de 'falha de segurança' ou 'sinal contínuo de erro' pode indicar uma falha interna ou curto-circuito na fiação, devendo ser verificado via diagnóstico de status do controlador.

Por que o meu sensor não está comutando a saída?

A ausência de sinal de saída, mesmo com o objeto metálico presente, pode ser causada por falha na alimentação ou objeto fora da distância de operação, verifique o LED de status.

Devo comprar algum kit ou o sensor é suficiente?

Este modelo é uma unidade independente de segurança. Recomendamos o uso de cabos com conexão M12 de codificação A para garantir a integridade do sinal.

Por que escolher este modelo e não um sensor indutivo convencional?

O GM701S oferece certificação SIL3 superior a sensores indutivos padrão, sendo a escolha correta para aplicações onde a norma IEC 61508 exige alta integridade de segurança.

Quais cuidados devo ter na instalação física?

A instalação deve respeitar a distância de 30 mm para desconexão segura e garantir que o sensor não seja montado de forma embutida, conforme orientações técnicas.

Qual a procedência e suporte oferecido?

O produto é fabricado pela ifm electronic, com suporte técnico garantido e procedência direta da fábrica, seguindo rigorosos padrões de controle de qualidade.

GLOSSÁRIO TÉCNICO

OSSD

Output Signal Switching Device; saídas semicondutoras de segurança que realizam autodiagnóstico. (Ref.: Tipo de saída)

SIL3

Safety Integrity Level 3; nível de integridade de segurança conforme IEC 61508. (Ref.: Nível SIL)

PNP

Tipo de comutação de saída onde o sinal positivo é comutado para a carga. (Ref.: Tipo de saída)

IP67

Grau de proteção contra entrada de poeira e submersão temporária em água. (Ref.: Grau de proteção)

PFH

Probability of dangerous Failure per Hour; medida de confiabilidade estatística. (Ref.: PFH)
