Sensor Indutivo de Segurança IFM GM504S

Pré-visualizar: GM504S IFM - Sensor Indutivo de Segurança IFM Monitoramento de posição SIL 3, 40x40x66mm, M12

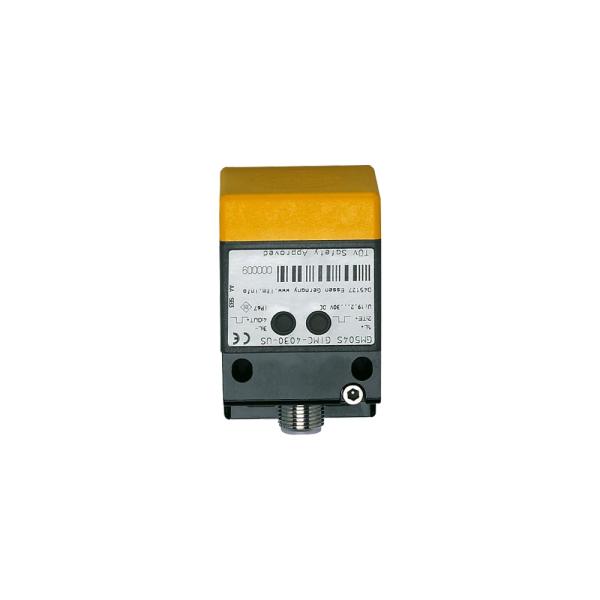

GM504S IFM - Sensor Indutivo de Segurança IFM Monitoramento de posição SIL 3, 40x40x66mm, M12

Imagem meramente ilustrativa

R$ 1.835,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: GM504S
EAN: 4021179075329
NCM do produto: 85365090

Destaques do Produto Função Monitoramento...mais

Fechar menu

Saiba mais sobre: "GM504S IFM - Sensor Indutivo de Segurança IFM Monitoramento de posição SIL 3, 40x40x66mm, M12"

Destaques do Produto

Função

Monitoramento indutivo de posição em aplicações de segurança

Nível de segurança informado

SIL 3

Faixa de detecção

10...15 mm

Conexão elétrica

M12

Temperatura ambiente

-25...70 °C

Proteção do invólucro

IP65/IP67, conforme EN 60529

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o GM504S IFM — Sensor Indutivo de Segurança, SIL 3, 40 × 40 × 66 mm, conexão M12

O GM504S é um sensor indutivo de segurança IFM destinado ao monitoramento de posição. A ficha informa nível de segurança SIL 3 e faixa de detecção de 10 a 15 mm. Possui conexão M12, dimensões de 40 × 40 × 66 mm e grau de proteção IP65/IP67 conforme EN 60529.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo de segurança
Fabricante	IFM
Modelo / SKU	GM504S
Nível de segurança	SIL 3
Faixa de detecção	10...15 mm
Conexão	M12
Dimensões	40 × 40 × 66 mm
Grau de proteção	IP 65, IP 67 (conforme EN 60529)
Temperatura ambiente	-25...70 °C
Tensão	DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de segurança que necessitam de monitoramento indutivo de posição e cuja avaliação de projeto aceite o nível SIL 3 declarado para o GM504S.
Instalações em que a geometria e a distância de detecção requeridas sejam compatíveis com a faixa informada de 10...15 mm.
Ambientes dentro da temperatura ambiente especificada de -25...70 °C e que requeiram proteção IP65/IP67 conforme EN 60529.

⚠ Considere outro se precisa de:

Não selecione quando o projeto exigir uma faixa de detecção fora de 10...15 mm sem confirmar no datasheet se a aplicação é atendida.
Não use fora da temperatura ambiente especificada de -25...70 °C sem validação do fabricante.
Não trate o grau IP65/IP67 como indicação de compatibilidade com qualquer agente químico, processo de lavagem ou condição ambiental; esses dados não estão especificados na ficha.

APLICAÇÕES E USO

Aplicação explicitamente indicada pelos dados disponíveis: monitoramento de posição com sensor indutivo de segurança; a ficha não descreve máquinas ou setores específicos.
Possibilidade condicionada à validação de engenharia: instalação em sistemas que requeiram nível SIL 3, desde que a arquitetura completa e os demais componentes atendam aos requisitos da análise de segurança.
Para seleção e montagem, considerar a faixa de detecção de 10...15 mm e manter a temperatura ambiente entre -25 e 70 °C. Consulte o datasheet para condições de instalação, alvo e montagem não detalhadas na ficha.

COMO ESCOLHER

Antes de comprar o GM504S IFM — Sensor Indutivo de Segurança, SIL 3, 40 × 40 × 66 mm, conexão M12, verifique estes pontos:

Escolha o GM504S quando

A aplicação requer sensor indutivo de segurança para monitoramento de posição, faixa de detecção de 10...15 mm, conexão M12 e nível SIL 3 informado. Confirme que o controlador e a arquitetura de segurança atendem aos requisitos da instalação.

Verifique outra opção ou consulte o fabricante quando

A distância de detecção necessária, a temperatura ambiente, o tipo de interface elétrica ou os requisitos de segurança não estiverem cobertos pelos dados disponíveis. A ficha não informa pinagem, número de canais, frequência de comutação ou protocolos; confirme esses pontos no datasheet antes de especificar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Tipo de produto	Sensor indutivo de segurança	Classificação informada na ficha do produto.
Nome	Sensor Indutivo de Segurança GM504S	Identificação do modelo no anúncio.
Marca	IFM	Fabricante informado.
SKU / Part number	GM504S	Código de identificação do produto.
GTIN	4021179075329	Identificador comercial informado.
Categoria	Tecnologia de segurança	Categoria indicada nos dados do anúncio.
Tipo de sinal	Sinal de tempo	Descrição do tipo de sinal na ficha; consulte o datasheet para interpretação funcional detalhada.

Segurança e detecção
Nível de segurança	SIL 3	Nível declarado na ficha do produto; a adequação depende da validação da aplicação e da arquitetura de segurança.
Faixa de detecção	10...15 mm	Faixa informada para seleção e posicionamento do alvo.

Dados elétricos e conexão
Tensão	DC	Tipo de alimentação informado; tensão nominal e demais parâmetros elétricos não constam na ficha resumida.

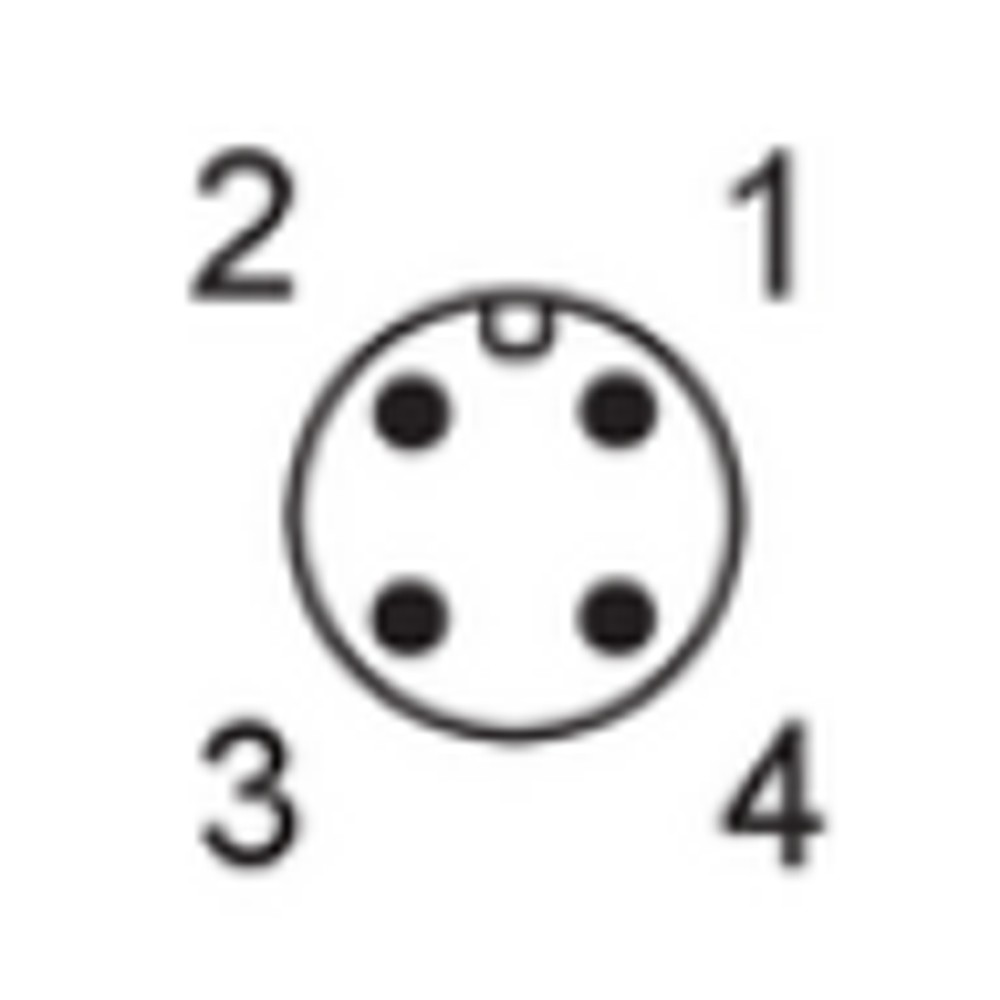

Conexão	M12	Tipo de conexão informado; pinagem e configuração de condutores devem ser verificadas no datasheet.

Condições ambientais
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente informada para operação.
Grau de proteção	IP 65, IP 67 (conforme EN 60529)	Graus de proteção declarados segundo EN 60529; não especificam, por si só, compatibilidade química ou com condições de processo.

Dados mecânicos
Dimensões	40 × 40 × 66 mm	Dimensões externas informadas para verificar espaço e montagem.
Peso	358 g	Peso informado nos atributos do produto.

COMPATIBILIDADE

Comunicação

• A ficha fornecida não identifica protocolo de comunicação; consulte o datasheet do GM504S para confirmar a interface.

Conexões

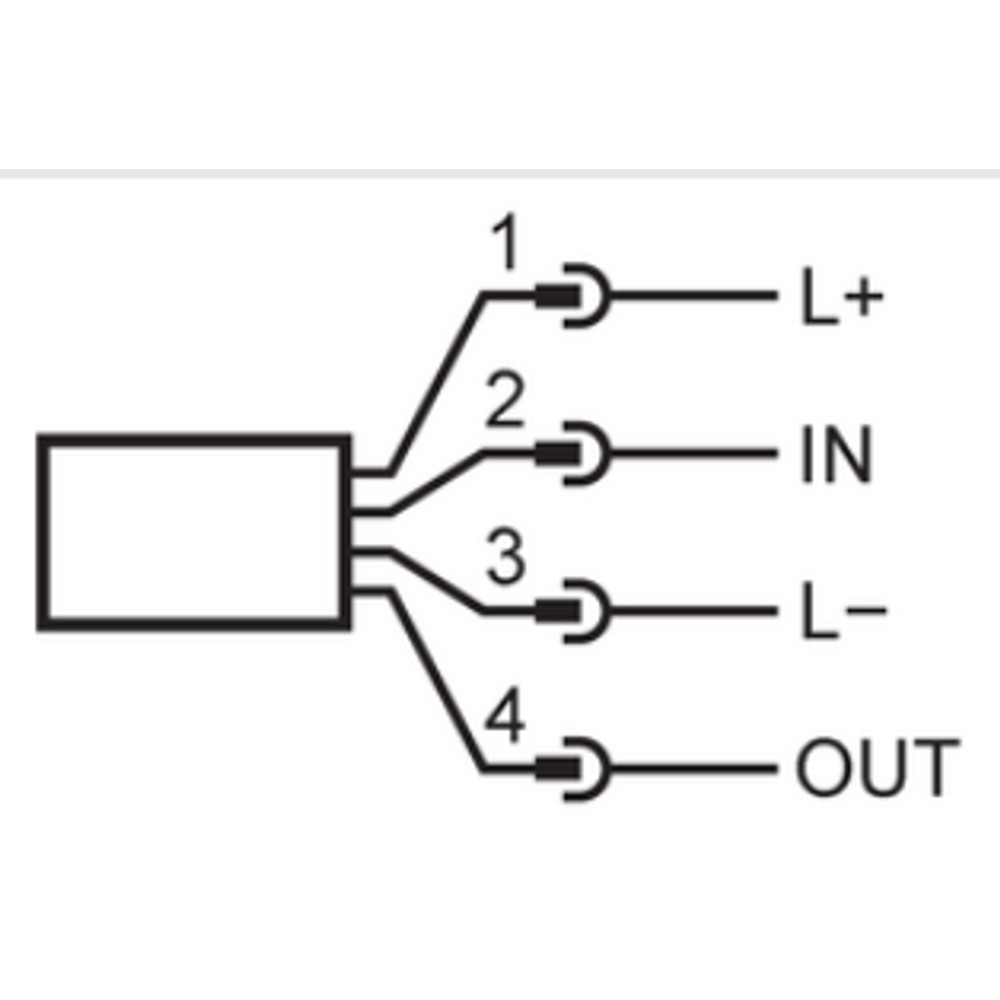

Elétrica Conexão M12; alimentação indicada como DC. A pinagem, quantidade de condutores e valores elétricos detalhados não constam nos dados fornecidos e devem ser confirmados no datasheet.

Processo Não aplicável como conexão de processo: trata-se de um sensor indutivo de segurança. A montagem mecânica e a geometria de detecção devem ser verificadas no desenho dimensional e no datasheet.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento indutivo de posição em sistema de segurança, com requisitos compatíveis com SIL 3 e detecção na faixa de 10...15 mm.	✓	A ficha identifica o produto como sensor indutivo de segurança, declara SIL 3 e informa faixa de detecção de 10...15 mm. A adequação final depende da validação da arquitetura completa.
Conexão à instalação por interface M12 com alimentação DC.	✓	M12 e DC são os dados de conexão e tensão informados. A pinagem e os parâmetros elétricos não estão presentes na ficha resumida e precisam ser conferidos no datasheet.
Aplicação que exige protocolo de comunicação específico ou pinagem confirmada sem consultar documentação adicional.	✗	A ficha fornecida não especifica protocolo nem pinagem; não é possível confirmar essa compatibilidade apenas com os dados disponíveis.
Operação fora da temperatura ambiente de -25...70 °C.	✗	A faixa informada para temperatura ambiente é -25...70 °C; operação além desses limites não está confirmada.

INSTALAÇÃO

Como instalar o GM504S IFM — Sensor Indutivo de Segurança, SIL 3, 40 × 40 × 66 mm, conexão M12

Confirme no datasheet que o GM504S e o nível de segurança declarado atendem aos requisitos da aplicação e da arquitetura de segurança.
Verifique o espaço disponível usando as dimensões de 40 × 40 × 66 mm e o desenho dimensional do fabricante.
Posicione o sensor e o alvo de acordo com a faixa de detecção informada de 10...15 mm; siga as instruções completas de montagem do datasheet.
Conecte o cabo ou componente compatível com M12 somente após confirmar no datasheet a pinagem e os parâmetros elétricos aplicáveis.
Verifique que a alimentação da instalação é DC e que os parâmetros elétricos utilizados correspondem à documentação do fabricante.
Após a montagem, valide o monitoramento de posição e a função de segurança conforme os procedimentos da máquina e do sistema de segurança.

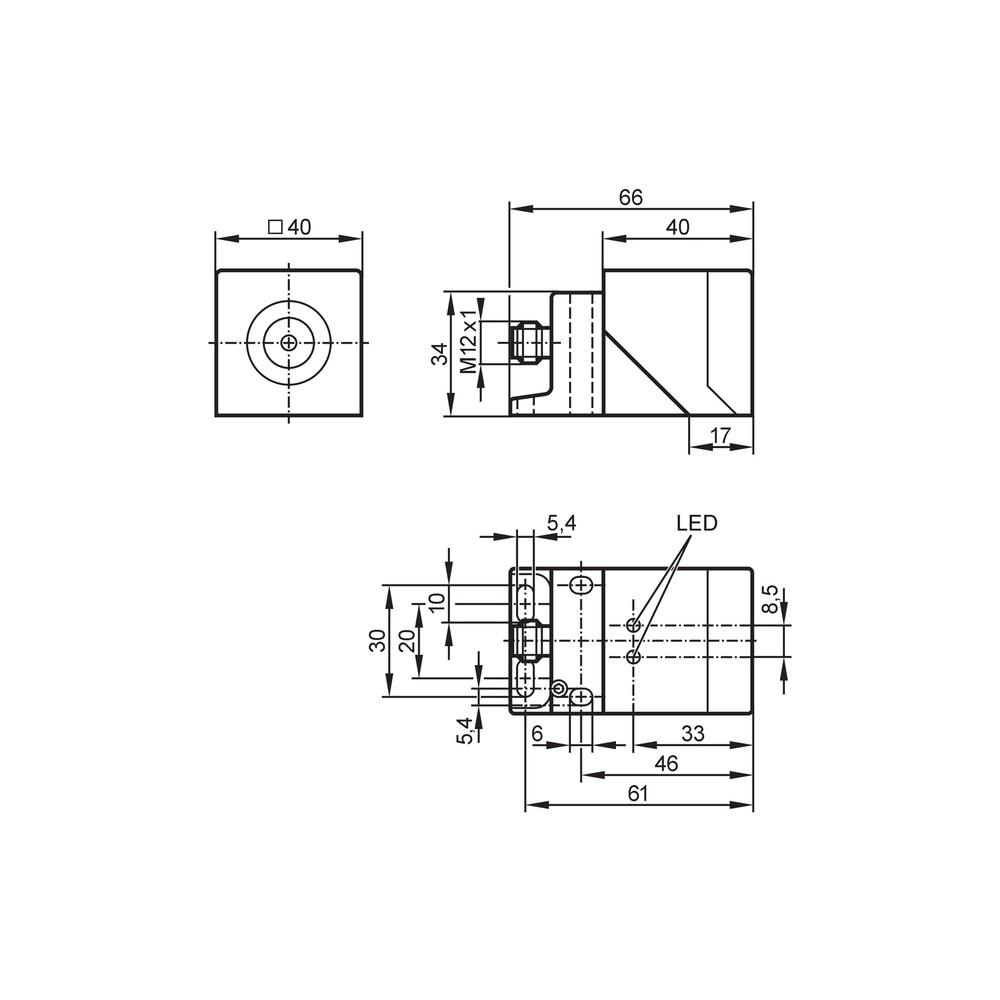

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não reconhece a posição esperada.	Alvo fora da faixa de detecção informada ou posicionamento mecânico incompatível com a montagem.	Confira o posicionamento do alvo e a distância em relação ao sensor, comparando com a faixa de 10...15 mm e com as instruções do datasheet.
O sensor não funciona após a ligação elétrica.	Alimentação DC ou ligação M12 não compatível com os requisitos elétricos ou com a pinagem do produto.	Confirme a alimentação e a pinagem no datasheet e compare com a instalação antes de substituir o sensor.
A operação fica intermitente em determinada condição ambiental.	Temperatura ambiente fora dos limites informados ou instalação em condição não coberta pelos dados disponíveis.	Meça a temperatura no local e confira se permanece entre -25 e 70 °C; verifique também as condições permitidas no datasheet.
A aplicação não valida a função de segurança esperada.	Configuração da arquitetura de segurança ou integração não compatível com os requisitos do sistema; SIL 3 do sensor, isoladamente, não comprova o nível da máquina.	Revise a documentação do sensor e valide a arquitetura completa, as ligações e os procedimentos de segurança com o responsável pelo projeto.

DOCUMENTAÇÃO TÉCNICA

Datasheet GM504S (PT-BR) (Datasheet) Desenho em escala do GM504S (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o GM504S e para quem ele serve?

É um sensor indutivo de segurança IFM para monitoramento de posição. É destinado a projetos cuja faixa de detecção e requisitos de segurança sejam compatíveis com os dados do modelo.

Qual é a faixa de detecção e qual o nível de segurança informado?

A ficha informa faixa de detecção de 10...15 mm e nível SIL 3. A validação do nível de segurança da aplicação deve considerar o sistema completo.

O produto acompanha cabo ou outros acessórios?

A ficha fornecida não informa acessórios inclusos. Confirme o conteúdo do fornecimento com o vendedor antes de concluir a especificação.

Posso usar o GM504S com qualquer controlador de segurança?

Não é possível confirmar compatibilidade com qualquer controlador: a ficha não informa protocolo, pinagem nem configuração de saídas. Verifique esses dados no datasheet e na documentação do controlador.

Ele serve para uma distância de detecção fora de 10...15 mm?

A faixa informada é 10...15 mm; a ficha não confirma operação fora dela. Se a aplicação exigir outra distância, valide no datasheet ou consulte a IFM.

Posso instalar o sensor em ambiente acima de 70 °C?

A temperatura ambiente informada é de -25...70 °C. A ficha não confirma operação acima de 70 °C.

O sensor não detecta a posição; o que devo verificar antes de trocar?

Confira primeiro o alinhamento e a distância do alvo em relação à faixa de detecção de 10...15 mm. Em seguida, verifique a ligação e os requisitos elétricos no datasheet.

O funcionamento está intermitente; isso indica falha do sensor?

Não necessariamente; a causa pode estar na alimentação, na ligação M12 ou nas condições de instalação. Verifique a alimentação DC, a pinagem documentada e a temperatura ambiente antes de substituir o componente.

Como decidir entre o GM504S e outro sensor?

Escolha o GM504S quando a aplicação exigir monitoramento indutivo de posição e os requisitos forem compatíveis com os dados documentados deste modelo. Se precisar de outra faixa, protocolo ou parâmetros elétricos não informados, compare os datasheets antes da compra.

Que cuidados devo ter na instalação?

Use o desenho dimensional para planejar a montagem e consulte o datasheet para confirmar pinagem e instruções de posicionamento. Valide a função de segurança após a instalação conforme os procedimentos do sistema.

GLOSSÁRIO TÉCNICO

Sensor indutivo de segurança

Sensor que utiliza detecção indutiva para monitoramento em uma aplicação de segurança. (Ref.: tipo de produto — sensor indutivo de segurança)

SIL 3

Nível de integridade de segurança declarado para o produto; não representa, isoladamente, a classificação da máquina ou do sistema completo. (Ref.: nível de segurança — SIL 3)

Faixa de detecção

Intervalo de distância informado para detecção do alvo pelo sensor. (Ref.: range de detecção — 10...15 mm)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água, conforme a norma indicada. (Ref.: IP 65/IP 67, EN 60529)

Conexão M12

Tipo de conexão elétrica indicado para o produto; a ficha resumida não especifica pinagem ou número de condutores. (Ref.: conexão — M12)
