Sensor Indutivo de Segurança IFM GI712S M30 PNP

Pré-visualizar: GI712S IFM - Sensor Indutivo de Segurança ifm Automação Industrial M30 PNP 2xOSSD IP67

GI712S IFM - Sensor Indutivo de Segurança ifm Automação Industrial M30 PNP 2xOSSD IP67

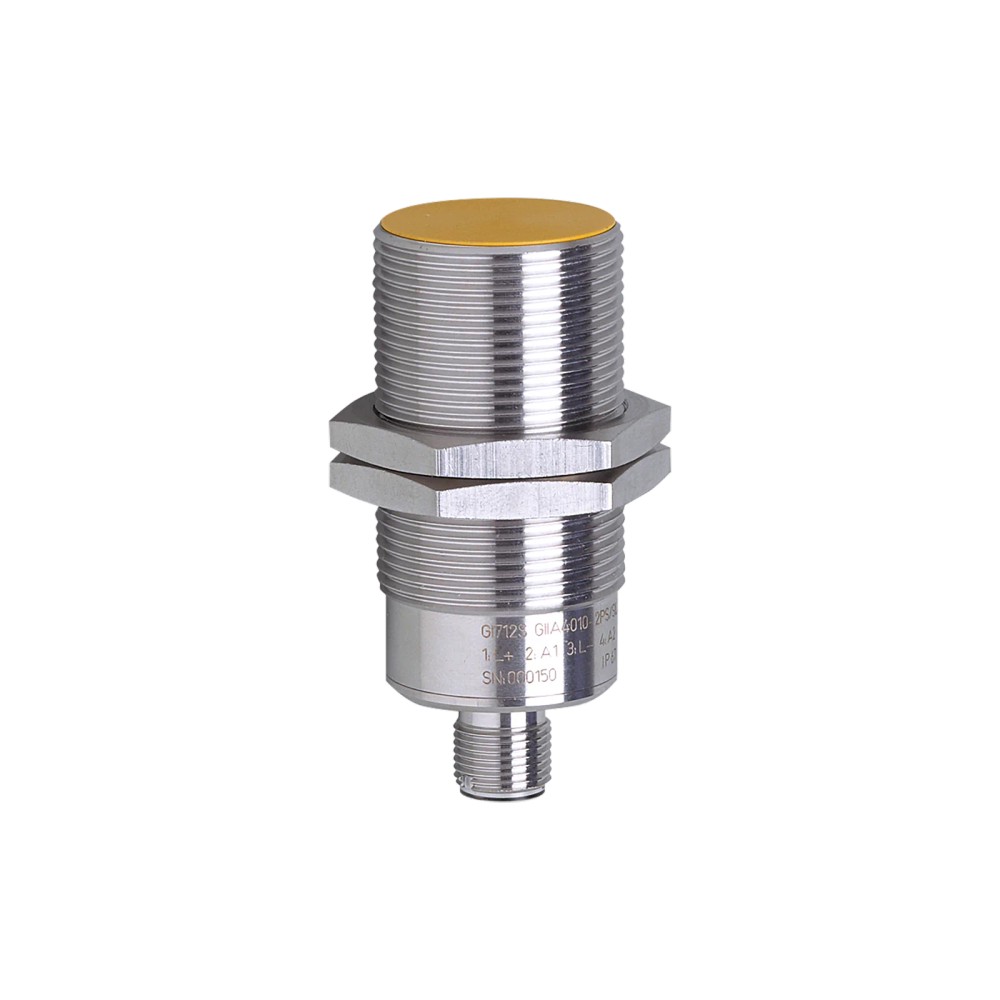

Imagem meramente ilustrativa

R$ 1.430,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: GI712S
EAN: 4021179245753
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutivo...mais

Fechar menu

Saiba mais sobre: "GI712S IFM - Sensor Indutivo de Segurança ifm Automação Industrial M30 PNP 2xOSSD IP67"

Destaques do Produto

Tecnologia

Indutivo de segurança

Distância de detecção

1...10 mm

Tipo de saída

2 x OSSD PNP

Conexão

M12, codificação A, 4 contatos

Montagem mecânica

Rosca M30 x 1,5; montagem embutida

Alimentação

19,2...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo de Segurança ifm GI712S M30 PNP 2 x OSSD, IP65/IP67

O ifm GI712S é um sensor indutivo de segurança para aplicações industriais de automação. Detecta objetos metálicos dentro do alcance especificado e fornece dois sinais de segurança OSSD PNP. Possui rosca M30 x 1,5, conexão elétrica M12 e classificação SIL 2; a integração deve respeitar os requisitos do circuito de segurança e do fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo de segurança
Alcance	1...10 mm
Saída	2 x OSSD (A1 e A2), PNP
Classificação de segurança	SIL 2; categoria 2, PL d
Rosca e comprimento	M30 x 1,5; 70 mm
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Tensão de operação	19,2...30 V DC
Proteção	IP65 / IP67
Temperatura ambiente	-25...70 °C; consultar condições de vida útil
Material e peso	Invólucro de latão revestido com bronze branco; 204,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais de automação que requerem detecção indutiva de segurança e aceitam dois sinais OSSD PNP.
Instalações com alimentação DC dentro da faixa de 19,2...30 V e entrada de segurança compatível com OSSD.
Montagens que acomodem corpo roscado M30 x 1,5, comprimento de 70 mm e distância de detecção dentro de 1...10 mm.

⚠ Considere outro se precisa de:

Não selecionar quando a distância necessária estiver fora do alcance especificado de 1...10 mm.
Não conectar a uma entrada que não seja eletricamente compatível com saídas OSSD PNP; validar a interface do controlador antes da instalação.
Não usar fora da faixa de temperatura indicada nem presumir aptidão para exposição a nevoeiro salino, radiação ionizante ou condições não especificadas.

APLICAÇÕES E USO

Uso comprovadamente informado: aplicações industriais e automação industrial.
Possibilidade de uso: monitoramento indutivo de posição ou presença em uma função de segurança, desde que o projeto valide alcance, alvo, distância de desconexão, entradas OSSD e arquitetura de segurança; essa aplicação específica não é detalhada na ficha.
Operar dentro da faixa ambiental e elétrica indicada e observar os limites de vida útil associados à temperatura.
Não presumir adequação a nevoeiro salino ou radiação ionizante; a ficha declara nevoeiro salino como não aplicável e radiação ionizante como não permissível.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo de Segurança ifm GI712S M30 PNP 2 x OSSD, IP65/IP67, verifique estes pontos:

Escolha o GI712S quando

A aplicação exigir sensor indutivo de segurança com duas saídas OSSD PNP, alcance especificado de 1...10 mm, alimentação DC de 19,2...30 V e montagem roscada M30 x 1,5.

Avalie outra especificação quando

A interface do sistema não aceitar OSSD PNP, a distância requerida estiver fora de 1...10 mm, a alimentação estiver fora da faixa indicada ou a instalação exigir dimensões/conexão diferentes. Confirme a seleção do circuito de segurança com o datasheet e o projeto da máquina.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo de segurança GI712S	Identificação do modelo.
Marca	ifm	Fabricante indicado no anúncio.
SKU / Part number	GI712S	Código de identificação.
GTIN	4021179245753	Identificador comercial.
Aplicação	Aplicações industriais / automação industrial	Uso informado na ficha.
Modo de operação	Operação contínua (livre de manutenção)	Característica de operação declarada.
Subfunção de segurança	Condição segura em caso de desamortecimento correto	Condição de segurança indicada na ficha.

Classificação de segurança
SIL	SIL 2	Classificação conforme IEC 61508 e IEC 62061, segundo a ficha.
Categoria e PL	Categoria 2, PL d	Classificação conforme ISO 13849-1:2015.
PFH	1,0E-07 1/h	Valor de frequência média de falha perigosa por hora declarado.
Vida útil TM	Até 175.200 h (20 anos)	Mission Time indicada pelo fabricante.
Tempo de resposta após requisito de segurança	10 ms	Tempo especificado após requisito de segurança.
Tempo de risco	30 ms	Tempo de resposta para falhas de segurança indicado.
Tempo de atraso de disponibilidade máximo	1000 ms	Limite informado para disponibilização.

Dados elétricos
Função elétrica	PNP	Tipo de saída de comutação.
Tensão de operação	19,2...30 V DC	Faixa de alimentação permitida.
Tensão de isolação classificada	30 V	Valor declarado na ficha.
Classe de proteção elétrica	III	Classe de proteção indicada.
Consumo de corrente	< 30 mA	Consumo especificado.
Corrente máxima constante da saída DC	100 mA	Limite declarado para a saída de comutação DC.
Queda de tensão máxima da saída DC	2,5 V (30 mA)	Valor indicado nas condições de corrente descritas.
Carga capacitiva máxima CLmax	20 nF	Limite de carga capacitiva.
Proteção contra curto-circuitos	Sim	Proteção declarada.
Proteção contra inversão de polaridade	Sim	Proteção declarada.
Proteção contra sobrecarga	Não	A ficha declara ausência desta proteção.
Compatibilidade de entradas	Compatível com EN 61131-2, entradas tipos 1 e 2, tensão de saída a 24 V	Referência indicada pelo fabricante.

Saídas e sinalização
Saídas de segurança	2 x OSSD (A1 e A2)	Dois sinais de saída de segurança.
Interface	Tipo C, classe 1	Dados de saída informados na ficha.
Display de sinal	1 LED amarelo	Indicação de sinal.
Display em operação	1 LED verde	Indicação de operação.

Detecção e tempos de reação
Alcance	1...10 mm	Faixa de detecção informada.
Distância de desconexão segura s(ar)	15 mm	Valor de desconexão segura declarado; observar definição do fabricante.
Tempo de reação na aproximação na zona de liberação	1 ms	Tempo especificado para a condição indicada.

Conexão elétrica
Conector	1 x M12, codificação A	Tipo de conexão elétrica.
Contatos	4, dourados	Características dos contatos.

Condições ambientais
Temperatura ambiente	-25...70 °C (vida útil até 87.600 h) / 10...40 °C (vida útil até 175.200 h)	Relação entre faixa ambiental e vida útil indicada.
Grau de proteção	IP65 / IP67	Graus de proteção declarados; respeitar condições de instalação e conexão.
Aplicações ambientais	Classe C conforme EN 60654-1; local de aplicação à prova de tempo	Classificação ambiental indicada.
Umidade relativa máxima	5...95% por curto período; 5...70% duradouro	Limites informados para umidade relativa.
Pressão do ar	80...106 kPa	Faixa declarada.
Altitude máxima	2000 m acima do nível do mar	Limite declarado.
Taxa de alteração de temperatura	0,5 K/min	Taxa máxima indicada.
Nevoeiro salino	Não	A ficha não indica aptidão para nevoeiro salino.
Radiação ionizante	Não permissível	Condição explicitamente não permitida.

Compatibilidade eletromagnética e resistência
Normas e referências EMC	IEC 60947-5-2; IEC 60947-5-3; EN 60947-5-3; EN 61000-4-2; EN 61000-4-3; EN 61000-4-4; EN 61000-4-6; EN 61000-4-8; EN 55011 classe B	Normas e classe declaradas na ficha.
ESD	6 kV CD / 8 kV AD	Níveis especificados em EN 61000-4-2.
HF irradiado	20 V/m	Nível especificado em EN 61000-4-3.
Burst	2 kV	Nível especificado em EN 61000-4-4.
AF com fio	10 V	Nível especificado em EN 61000-4-6.
Campo magnético	30 A/m	Nível especificado em EN 61000-4-8.
Resistência a choques e vibrações	IEC 60947-5-2	Norma de referência declarada.

Dados mecânicos
Designação da rosca	M30 x 1,5	Dimensão de montagem mecânica.
Comprimento	70 mm	Dimensão declarada.
Tipo de montagem	Embutido	Modo de montagem indicado.
Invólucro	Forma construtiva de roscas	Construção do corpo.
Material do invólucro	Latão revestido com bronze branco	Material informado.
Material da face ativa	PBT	Material informado.
Peso	204,5 g	Peso indicado no conjunto de atributos.
Contatos	Banhados a ouro	Característica especial indicada.
Porcas de fixação	2 unidades	Acessórios incluídos informados.

Dados de fornecimento e outras condições
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.50.90	Código fiscal informado.
Corrente de saída a 24 V	Compatível com EN 61131-2, entradas tipos 1 e 2	Referência de compatibilidade indicada.

COMPATIBILIDADE

Comunicação

• Saídas discretas de segurança 2 x OSSD (A1 e A2), PNP; não há protocolo de comunicação informado na ficha.

• Compatibilidade indicada com entradas de acordo com EN 61131-2, tipos 1 e 2, conforme dado de tensão de saída a 24 V.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 4 contatos dourados. Alimentação de 19,2...30 V DC; saídas 2 x OSSD PNP. Confirmar pinagem e requisitos da entrada no datasheet antes da ligação.

Processo Não há conexão de processo fluido indicada. A fixação mecânica é por corpo roscado M30 x 1,5; isso não define compatibilidade elétrica nem a distância de detecção.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou relé de segurança com entradas compatíveis com dois sinais OSSD PNP	✓	A ficha especifica 2 x OSSD (A1 e A2), PNP; validar a interface e a arquitetura do circuito.
Entrada elétrica que não aceite sinal OSSD PNP	✗	A saída do sensor é especificada como OSSD PNP; não há evidência de saída alternativa.
Instalação com alimentação DC entre 19,2 e 30 V	✓	Está dentro da faixa de tensão de operação especificada.
Instalação que requer detecção fora de 1...10 mm	✗	O alcance informado é 1...10 mm.
Montagem mecânica roscada M30 x 1,5, com espaço para corpo de 70 mm	✓	A rosca e o comprimento correspondem às dimensões especificadas; conferir espaço e montagem embutida.
Uso em rede de comunicação industrial por protocolo	✗	A ficha informa saídas OSSD discretas e não especifica protocolo de comunicação.

INSTALAÇÃO

Como instalar o Sensor Indutivo de Segurança ifm GI712S M30 PNP 2 x OSSD, IP65/IP67

Confirme no projeto que o requisito de segurança e a interface aceitam duas saídas OSSD PNP e a classificação do sensor.
Verifique que a alimentação disponível esteja entre 19,2 e 30 V DC e que a instalação respeite as condições ambientais informadas.
Confira a acomodação mecânica para rosca M30 x 1,5, comprimento de 70 mm e montagem embutida, usando o desenho dimensional.
Instale e fixe o sensor conforme o desenho e as instruções do fabricante; não improvise torque ou distância de montagem não informados nesta ficha.
Conecte o M12 conforme a pinagem oficial do datasheet, confirmando alimentação, referência e sinais antes de energizar.
Após a ligação, valide os estados dos sinais e a função de segurança no sistema completo, seguindo o procedimento de validação do fabricante e do projeto.

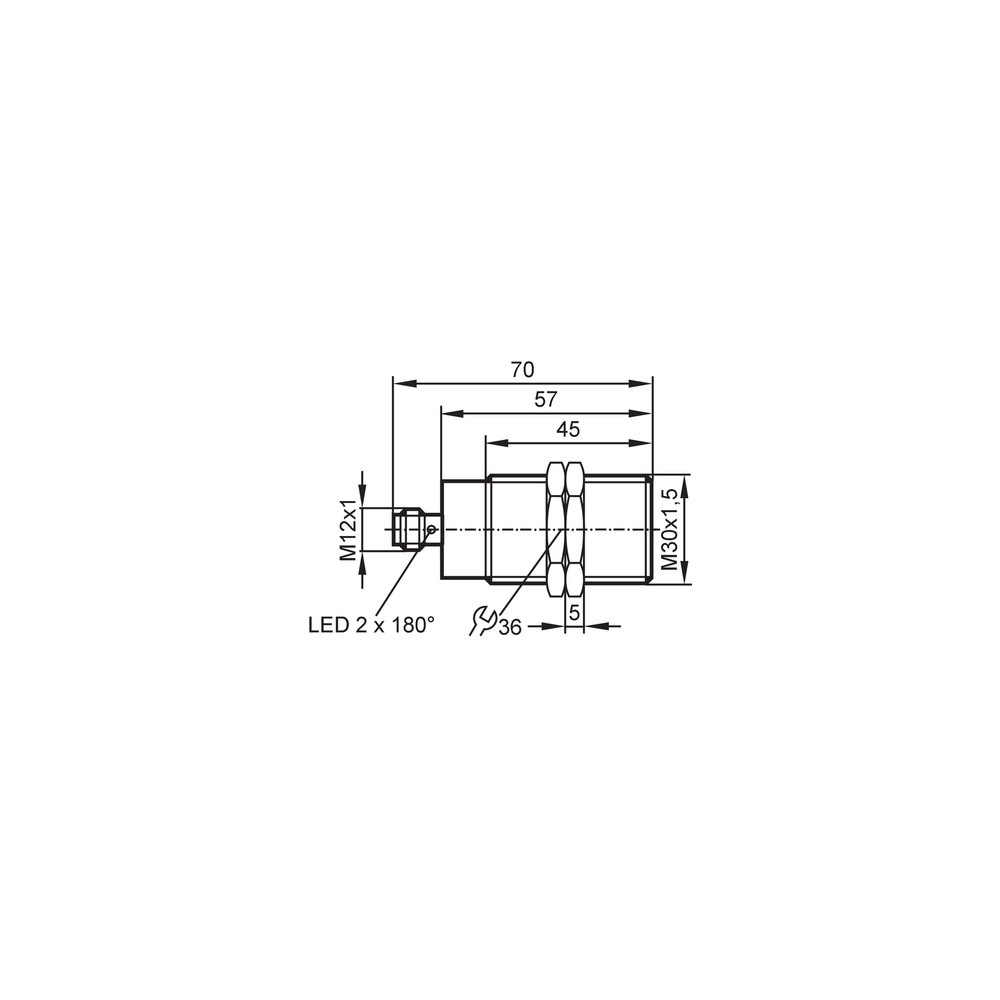

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ou não fica disponível.	Alimentação fora da faixa de 19,2...30 V DC, ligação incorreta ou condição de detecção fora do alcance especificado.	Meça a alimentação no conector, confira a ligação pelo datasheet e verifique a distância entre sensor e alvo.
A entrada do controlador não reconhece os sinais de segurança.	Entrada incompatível com OSSD PNP ou conexão dos sinais A1/A2 incorreta.	Confirme no manual do controlador a compatibilidade com OSSD PNP e verifique a pinagem do M12 no datasheet.
Sinal de segurança indisponível após instalação ou ajuste mecânico.	Posição ou distância de montagem fora das condições de detecção ou de desconexão segura.	Compare a instalação com o desenho dimensional e as distâncias especificadas; valide a resposta conforme o procedimento do sistema.
Falhas intermitentes de operação.	Conexão M12 inadequada, alimentação instável ou ambiente fora dos limites especificados.	Inspecione o acoplamento do conector, meça a tensão durante a operação e compare temperatura, umidade e demais condições com a ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados GI712S (PT-BR) (Datasheet) Desenho em escala GI712S (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o GI712S e como ele sinaliza a detecção?

É um sensor indutivo de segurança que sinaliza por duas saídas OSSD PNP, A1 e A2. É destinado a aplicações industriais de automação, dentro das condições especificadas.

O que acompanha o sensor?

A ficha informa duas porcas de fixação e uma peça por embalagem. Não há outros acessórios especificados.

Posso usar o GI712S com qualquer CLP ou relé de segurança?

Não é possível afirmar compatibilidade universal. O dispositivo receptor precisa aceitar sinais OSSD PNP; a ficha também informa compatibilidade com entradas EN 61131-2 tipos 1 e 2, na condição de tensão de saída a 24 V.

Ele funciona com alimentação de 24 V DC?

Sim, 24 V DC está dentro da faixa de operação especificada de 19,2...30 V DC. Verifique também os requisitos da entrada e a pinagem no datasheet.

Este sensor serve para detectar objetos a mais de 10 mm?

A ficha informa alcance de 1...10 mm, portanto não se deve selecioná-lo para uma distância requerida superior a esse limite.

Posso instalar o GI712S em uma aplicação com radiação ionizante ou nevoeiro salino?

A ficha declara radiação ionizante como não permissível e nevoeiro salino como não aplicável. Não o selecione para essas condições com base nos dados disponíveis.

O sensor acende, mas o controlador não recebe o sinal: o que verifico antes de trocar?

Confira se a entrada aceita OSSD PNP, se A1/A2 e a alimentação estão ligados conforme o datasheet e se a tensão está dentro da faixa operacional. Verifique também a distância de detecção.

O sinal fica intermitente; como faço o diagnóstico?

Verifique o acoplamento do M12, a estabilidade da alimentação e as condições ambientais da instalação. Compare os valores medidos com os limites da ficha antes de substituir o sensor.

Como decidir entre o GI712S e outro modelo?

Escolha o GI712S quando forem necessários sensor indutivo de segurança, duas saídas OSSD PNP, alcance de 1...10 mm e montagem M30 x 1,5. Se a interface elétrica, o alcance ou a montagem exigidos forem diferentes, compare os requisitos com a ficha do modelo alternativo.

Como devo instalar e alinhar o sensor?

Use o desenho dimensional para acomodar a montagem embutida e consulte o datasheet para a ligação M12 e as distâncias de detecção. A ficha não especifica torque de aperto; não o estime sem consultar as instruções do fabricante.

GLOSSÁRIO TÉCNICO

OSSD

Saída de comutação de sinal de segurança; neste modelo são fornecidos dois sinais, A1 e A2. (Ref.: saída 2 x OSSD)

PNP

Tipo de saída eletrônica indicado para os sinais do sensor. (Ref.: função elétrica PNP)

SIL

Nível de integridade de segurança usado na classificação funcional de segurança. (Ref.: SIL 2; IEC 61508)

PL d

Nível de desempenho declarado para a classificação de segurança do produto. (Ref.: categoria 2, PL d; ISO 13849-1:2015)

IP65 / IP67

Graus de proteção do invólucro declarados pelo fabricante; condições de instalação e conexão devem ser observadas. (Ref.: grau de proteção IP65 / IP67)
