Sensor Indutivo de Segurança IFM GI711S M30 PNP

Pré-visualizar: GI711S IFM - Sensor Indutivo de Segurança IFM Automação Industrial M30 PNP 1-15mm SIL2

GI711S IFM - Sensor Indutivo de Segurança IFM Automação Industrial M30 PNP 1-15mm SIL2

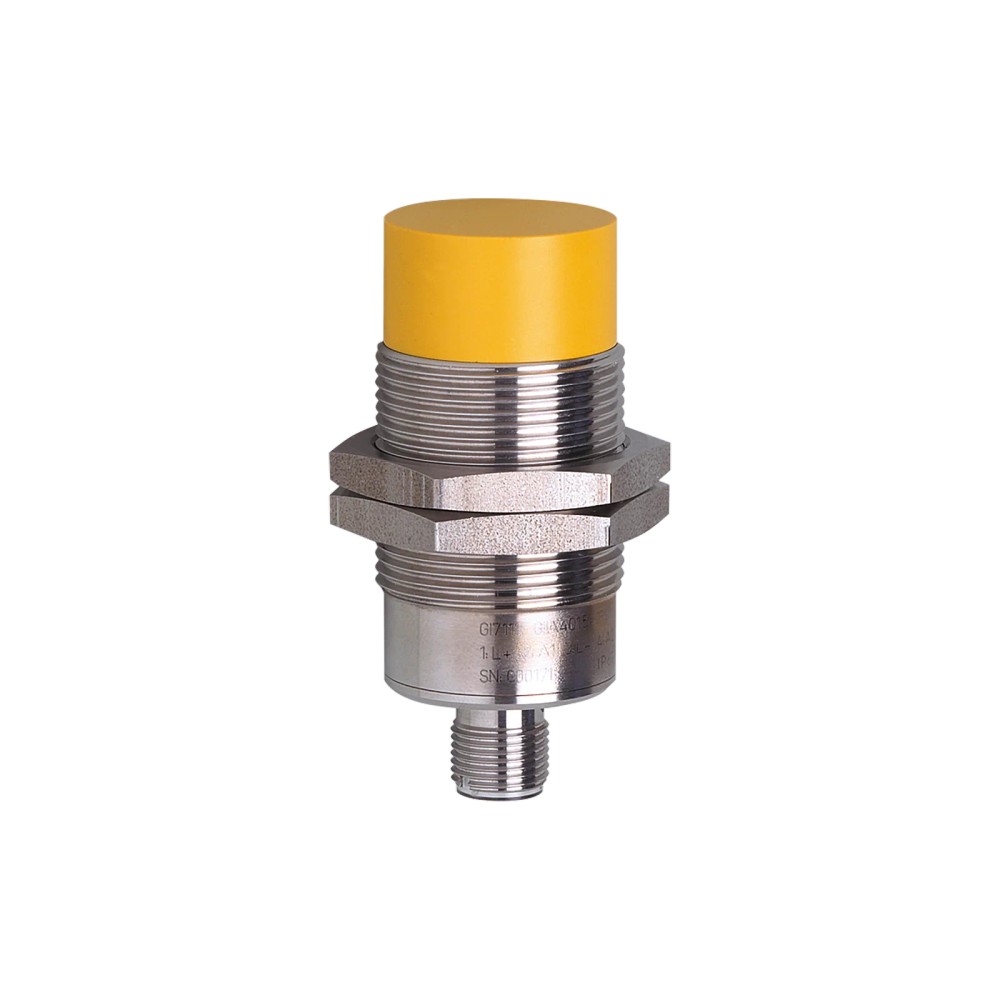

Imagem meramente ilustrativa

R$ 1.392,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: GI711S
EAN: 4021179245746
NCM do produto: 85365090

Destaques do Produto Função Sensor...mais

Fechar menu

Saiba mais sobre: "GI711S IFM - Sensor Indutivo de Segurança IFM Automação Industrial M30 PNP 1-15mm SIL2"

Destaques do Produto

Função

Sensor indutivo de segurança

Saída

2 x OSSD (A1 e A2), PNP

Alcance

1...15 mm

Montagem

Invólucro roscado M30 x 1,5; montagem não embutida

Conexão

M12, codificação A, 4 contatos

Alimentação

19,2...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo de Segurança IFM GI711S, M30 PNP, 1...15 mm, SIL 2

O GI711S é um sensor indutivo de segurança para detectar alvos metálicos em aplicações industriais e de automação. Possui função elétrica PNP e duas saídas OSSD (A1 e A2), com alcance de 1...15 mm. Seu invólucro roscado M30 x 1,5 é de aço inoxidável 316Ti, e a classificação de segurança informada inclui SIL 2.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo de segurança
Alcance	1...15 mm
Saídas	2 x OSSD (A1 e A2), PNP
Classificação de segurança	SIL 2; categoria 2, PL d
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Alimentação	19,2...30 V DC
Invólucro	M30 x 1,5; comprimento de 70 mm
Proteção	IP 65 / IP 67
Temperatura ambiente	-25...70 °C
Material do invólucro	Aço inoxidável 1.4571 (316Ti)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais de segurança que exijam sensor indutivo com duas saídas OSSD PNP e classificação SIL 2 indicada na ficha.
Instalações com alimentação DC entre 19,2 e 30 V, alvo dentro do alcance especificado e conexão elétrica M12 compatível.
Montagens roscadas M30 x 1,5 em que seja possível respeitar a condição de montagem não embutida.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir alcance superior a 15 mm ou montagem embutida; essas condições não correspondem às especificações informadas.
Não usar em instalação cuja alimentação esteja fora de 19,2...30 V DC ou cuja interface de entrada não seja compatível com as saídas PNP/OSSD.
Não especificar para temperatura ambiente fora da faixa declarada para a vida útil aplicável; consultar o datasheet para as condições de vida útil.

APLICAÇÕES E USO

Uso comprovado conforme a ficha: aplicações industriais e automação industrial com detecção indutiva de segurança.
Pode ser considerado em sistemas que utilizem entradas compatíveis com OSSD PNP, respeitando a alimentação, o alcance, as condições ambientais e a classificação de segurança do sistema. Essa adequação deve ser validada pelo projeto; não é uma aplicação específica adicional declarada pelo fabricante.
Para aplicações externas ou sujeitas a líquidos e poeira, verificar a instalação e a conexão para manter as condições correspondentes aos graus IP declarados.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo de Segurança IFM GI711S, M30 PNP, 1...15 mm, SIL 2, verifique estes pontos:

Escolha o GI711S

Quando o projeto requer detecção indutiva de segurança, duas saídas OSSD PNP, alcance de 1...15 mm, alimentação de 19,2...30 V DC e instalação roscada M30 x 1,5 não embutida.

Avalie outra configuração

Busque uma opção diferente se o projeto exigir montagem embutida, alcance acima de 15 mm, outro tipo de saída, outra conexão elétrica ou alimentação fora da faixa especificada. Confirme os requisitos de segurança e a interface do controlador no datasheet antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo de segurança IFM GI711S	Identificação do modelo.
Aplicação informada	Aplicações industriais / automação industrial	Aplicação indicada nos dados do produto.
Categoria	Tecnologia de segurança	Classificação do produto.
SKU / part number	GI711S	Código de identificação.
GTIN	4021179245746	Identificador comercial informado.

Dados de segurança funcional
Classificação de segurança	ISO 13849-1:2015 categoria 2, PL d; IEC 61508 SIL 2; IEC 62061 SIL 2	Classificações declaradas na ficha; a adequação depende da arquitetura e validação do sistema completo.
PFH	1,0E-07 1/h	Valor de probabilidade de falha perigosa por hora informado.
Tempo de resposta após requisito de segurança	10 ms	Tempo declarado após requisito de segurança.
Tempo de risco	30 ms	Valor informado na ficha.
Distância de desconexão segura s(ar)	22 mm	Distância declarada para desconexão segura.
Subfunção de segurança	Condição segura em caso de desamortecimento correto	Condição de segurança descrita pelo fabricante.
Vida útil TM	Até 175.200 h (20 anos)	Vida útil máxima informada; observar as condições de operação especificadas.

Dados elétricos
Função elétrica	PNP	Tipo de saída de comutação.
Tensão de operação	19,2...30 V DC	Faixa de alimentação especificada.
Tensão de isolação classificada	30 V	Valor nominal informado.
Consumo de corrente	< 30 mA	Consumo informado.
Classe de proteção elétrica	III	Classe de proteção declarada.
Proteção contra curto-circuitos	Sim	Recurso indicado para as saídas.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Proteção contra sobrecarga	Não	A ficha indica ausência de proteção contra sobrecarga.
Queda de tensão máxima da saída DC	2,5 V a 30 mA	Condição de carga informada.
Corrente máxima constante da saída DC	100 mA	Limite declarado para a saída de comutação.
Carga capacitiva máxima CLmax	20 nF	Limite informado para a carga capacitiva.
Tensão de saída a 24 V	Compatível com EN 61131-2, entradas tipos 1 e 2	Compatibilidade de entrada declarada para a condição de 24 V.

Saídas e interfaces
Saídas de segurança	2 x OSSD (A1 e A2)	Duas saídas de comutação de segurança.
Dados de saída	Interface tipo C, classe 1	Classificação de interface indicada na ficha.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector e contatos especificados.

Detecção
Alcance	1...15 mm	Faixa de alcance informada.
Montagem	Não embutido	Condição construtiva declarada; considerar no projeto mecânico.
Tempo de reação na aproximação na zona de liberação	1 ms	Tempo declarado para aproximação na zona de liberação.
Tempo de atraso de disponibilidade máximo	1.000 ms	Tempo máximo informado até disponibilidade.

Condições ambientais
Grau de proteção	IP 65 / IP 67	Graus declarados; a proteção depende da instalação correta da conexão.
Temperatura ambiente	-25...70 °C	Faixa informada para vida útil de até 87.600 h.
Temperatura ambiente para vida útil de até 175.200 h	10...40 °C	Faixa declarada para a vida útil indicada.
Pressão do ar	80...106 kPa	Faixa ambiental informada.
Umidade relativa máxima	5...95% por curto período; 5...70% em operação duradoura	Limites de umidade informados.
Altura máxima acima do nível do mar	2.000 m	Limite de instalação declarado.
Taxa de alteração de temperatura	0,5 K/min	Limite informado.
Condições ambientais de aplicação	Classe C conforme EN 60654-1; local de aplicação à prova de tempo	Condição ambiental descrita na ficha.
Compatibilidade eletromagnética	IEC 60947-5-2; IEC 60947-5-3; EN 60947-5-3; EN 61000-4-2 ESD 6 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 20 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 10 V; EN 61000-4-8 30 A/m; EN 55011 classe B	Normas e níveis declarados para compatibilidade eletromagnética.

Dados mecânicos
Designação da rosca	M30 x 1,5	Dimensão roscada do invólucro.
Comprimento	70 mm	Dimensão informada.
Material do invólucro	Aço inoxidável 1.4571 (316Ti)	Material declarado para o invólucro.
Material da face ativa	PBT	Material declarado para a face ativa.
Peso	193,5 g	Massa informada para o produto.
Acessórios incluídos	2 porcas de fixação	Itens incluídos conforme os dados do produto.

Displays e operação
Display de sinal	1 LED amarelo	Indicador de sinal informado.
Display em operação	1 LED verde	Indicador de operação informado.
Modo de operação	Operação contínua, livre de manutenção	Modo de operação declarado.

Outros dados técnicos
NCM	8536.50.90	Classificação fiscal informada.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Proteção contra sobrecarga	Não	A ficha não declara esse recurso.

COMPATIBILIDADE

Comunicação

• Saídas de comutação OSSD A1 e A2, com função elétrica PNP.

• A ficha informa interface tipo C, classe 1; não informa protocolo de comunicação de rede.

Conexões

Elétrica Conector elétrico M12, codificação A, 4 contatos dourados. Alimentação de 19,2...30 V DC. Verifique a pinagem e a interface de segurança do controlador no datasheet do fabricante antes da ligação.

Processo Não possui conexão de processo informada; trata-se de sensor com invólucro roscado M30 x 1,5. A conexão mecânica não determina a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou sistema de segurança com entradas compatíveis com duas saídas OSSD PNP e alimentação dentro da faixa especificada	✓	A ficha declara 2 x OSSD (A1 e A2), função PNP e alimentação de 19,2...30 V DC; confirmar os requisitos específicos da entrada de segurança.
Instalação com rosca de montagem M30 x 1,5 e espaço para montagem não embutida	✓	A designação da rosca é M30 x 1,5 e o tipo de montagem informado é não embutido.
Controlador que exige saída de relé, NPN ou protocolo de rede	✗	A ficha especifica saídas OSSD PNP e não informa saída de relé, NPN ou protocolo de rede.
Aplicação que exige detecção a distância superior a 15 mm	✗	O alcance informado é de 1...15 mm.
Instalação com tensão DC fora de 19,2...30 V	✗	A tensão de operação especificada é 19,2...30 V DC.

INSTALAÇÃO

Como instalar o Sensor Indutivo de Segurança IFM GI711S, M30 PNP, 1...15 mm, SIL 2

Confirme no projeto a função de segurança requerida e a compatibilidade das entradas do controlador com duas saídas OSSD PNP.
Verifique que a alimentação disponível esteja entre 19,2 e 30 V DC e desligue a alimentação antes de realizar a conexão.
Confira a rosca M30 x 1,5, o espaço disponível e a condição de montagem não embutida; consulte o desenho dimensional.
Fixe o sensor mecanicamente com as duas porcas incluídas, sem aplicar especificações de torque não informadas nesta ficha.
Conecte o cabo ou conector M12, codificação A, seguindo a pinagem oficial do datasheet; não deduza a pinagem apenas pelo número de contatos.
Após a instalação, valide os indicadores, as duas saídas e a função de segurança no sistema, conforme o procedimento de comissionamento da máquina.

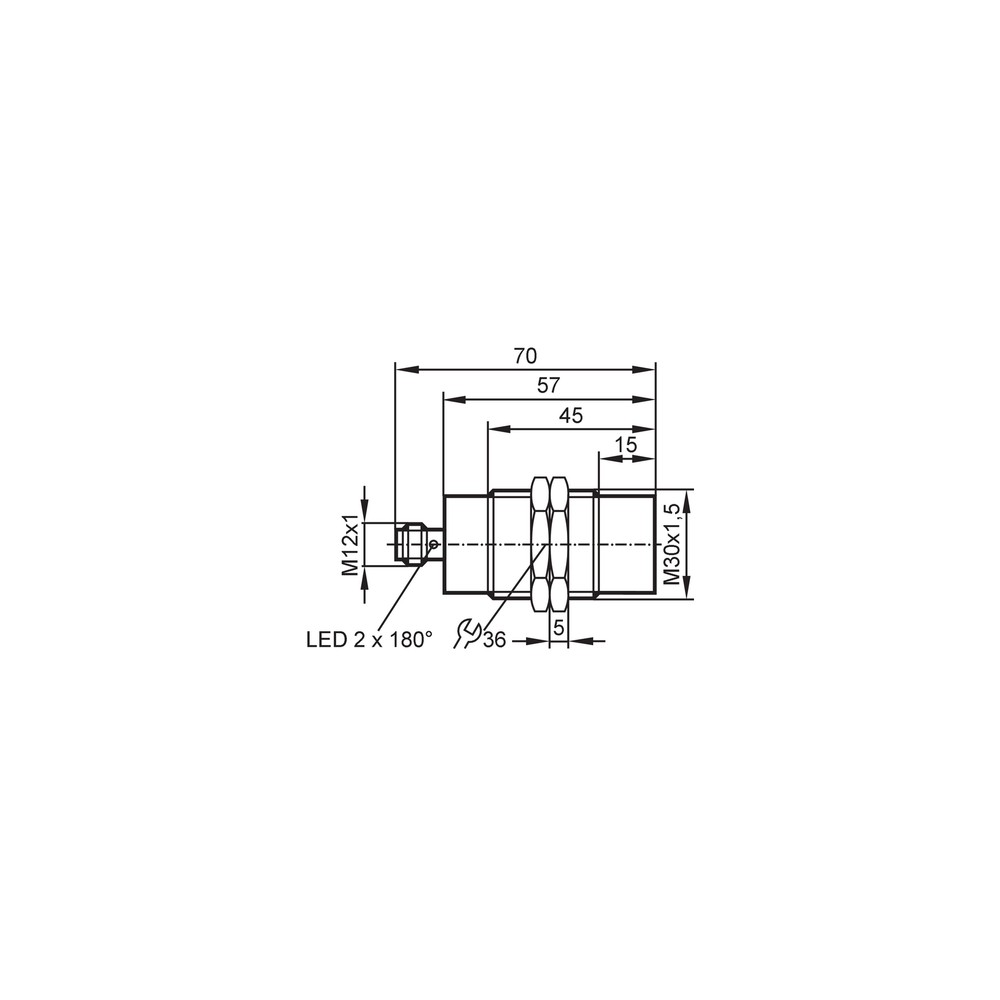

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
As saídas OSSD não habilitam após a instalação.	Alimentação fora da faixa, ligação incorreta ou entrada do controlador incompatível com OSSD PNP.	Meça a alimentação nos terminais conforme a pinagem oficial e confirme a compatibilidade e o estado das entradas do controlador.
O sensor não comuta quando o alvo se aproxima.	Alvo fora do alcance especificado ou instalação incompatível com a condição não embutida.	Confira a distância entre alvo e face ativa e compare a montagem instalada com o desenho e as condições do datasheet.
Indicação de operação presente, mas o sistema sinaliza falha de segurança.	Uma das saídas A1/A2 não está sendo reconhecida, ou há divergência de ligação entre sensor e entradas de segurança.	Inspecione conector, cabo e terminais; verifique separadamente o estado de A1 e A2 conforme o esquema oficial e o diagnóstico do controlador.
Comutação intermitente ou indisponibilidade após a montagem.	Conexão M12 mal encaixada, alimentação instável ou condições ambientais fora dos limites especificados.	Verifique o acoplamento do conector, a tensão de alimentação e temperatura, umidade e pressão em relação aos limites do datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados GI711S em português (Datasheet) Desenho em escala GI711S (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM GI711S e para que serve?

É um sensor indutivo de segurança para detecção em aplicações industriais e de automação. Usa duas saídas OSSD PNP e tem classificação SIL 2 indicada na ficha.

Quais conexões e alimentação preciso conferir antes de comprar?

O sensor utiliza conexão elétrica M12, codificação A, com 4 contatos, e opera com 19,2...30 V DC. Confirme também que o controlador aceita as saídas OSSD PNP.

O que acompanha o sensor?

A ficha informa que acompanham duas porcas de fixação. Não há indicação de cabo ou conector fornecido.

Este sensor serve para uma montagem embutida?

Não: a montagem indicada na ficha é não embutida. Para montagem embutida, procure uma versão cuja ficha declare essa condição.

Posso usar o GI711S se o controlador exigir saída NPN ou comunicação por rede?

A ficha especifica saída PNP OSSD e não informa protocolo de rede nem saída NPN. Portanto, não o selecione para uma interface que exija esses recursos.

O sensor não comuta; o que devo verificar antes de substituir?

Confira a alimentação, a distância até o alvo e a condição de montagem não embutida. Verifique também a ligação M12 conforme a pinagem do datasheet.

O controlador indica falha mesmo com o sensor alimentado; qual pode ser a causa?

Uma ligação incorreta ou a incompatibilidade das entradas com OSSD PNP pode impedir o reconhecimento das saídas. Verifique A1 e A2, o cabo e a configuração da entrada de segurança.

É melhor comprar este sensor ou apenas as porcas de fixação?

O produto é o sensor GI711S e a ficha informa duas porcas de fixação incluídas. Se a necessidade for somente reposição de porcas, confirme separadamente o código e a compatibilidade mecânica da peça avulsa.

Quando devo escolher o GI711S em vez de outro sensor indutivo?

Escolha-o quando forem necessários sensor indutivo de segurança, duas saídas OSSD PNP, alcance de até 15 mm e montagem M30 x 1,5 não embutida. Se o projeto exigir outro alcance, saída ou montagem, compare com a ficha da alternativa.

Como instalar e conferir o funcionamento do sensor?

Instale-o conforme a condição não embutida, conecte o M12 de acordo com o datasheet e valide as duas saídas no controlador. A ficha informa operação contínua livre de manutenção; não substitui os testes de comissionamento do sistema.

GLOSSÁRIO TÉCNICO

OSSD

Saída de comutação usada em aplicações de segurança; neste modelo há dois canais, A1 e A2. (Ref.: 2 x OSSD A1 e A2)

PNP

Tipo de saída de comutação especificado para o sensor. (Ref.: função elétrica PNP)

SIL

Nível de integridade de segurança declarado para a função de segurança, cuja aplicação depende da validação do sistema completo. (Ref.: IEC 61508 SIL 2)

PL d

Nível de desempenho declarado conforme a classificação de segurança informada. (Ref.: ISO 13849-1:2015 categoria 2, PL d)

Montagem não embutida

Condição construtiva de montagem indicada para este sensor; deve ser respeitada na instalação mecânica. (Ref.: tipo de montagem não embutido)
