Sensor Indutivo de Segurança IFM GI701S M30

Pré-visualizar: GI701S IFM - Sensor Indutivo de Segurança ifm Automação Industrial M30 6-12mm PNP OSSD IP69K

GI701S IFM - Sensor Indutivo de Segurança ifm Automação Industrial M30 6-12mm PNP OSSD IP69K

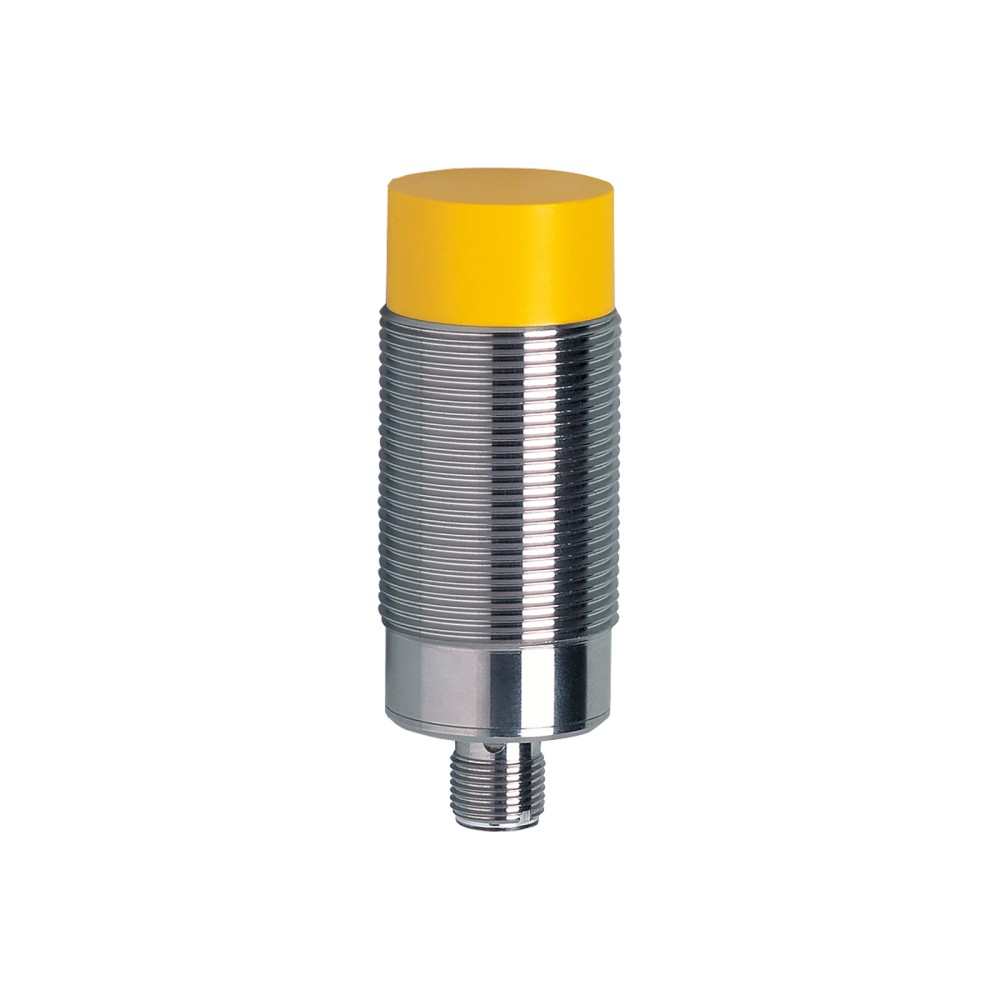

Imagem meramente ilustrativa

R$ 3.124,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: GI701S
EAN: 4021179232098
NCM do produto: 85365090

Destaques do Produto Alcance de detecção...mais

Fechar menu

Saiba mais sobre: "GI701S IFM - Sensor Indutivo de Segurança ifm Automação Industrial M30 6-12mm PNP OSSD IP69K"

Destaques do Produto

Alcance de detecção

6...12 mm

Tipo de saída

2 x OSSD, PNP

Conexão elétrica

M12, codificação A, 4 contatos

Alimentação

19,2...30 V DC

Instalação mecânica

Rosca M30 x 1,5; montagem não embutida

Proteção e ambiente

IP 68/IP 69K; -25...70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo de Segurança ifm GI701S, M30 x 1,5, faixa de detecção de 6...12 mm, PNP, 2 x OSSD, IP 68/IP 69K

O ifm GI701S é um sensor indutivo de segurança para detectar alvos metálicos em aplicações de automação industrial. Possui invólucro roscado M30 x 1,5, faixa de detecção de 6...12 mm e duas saídas PNP OSSD. Sua classificação informada inclui SIL 3, e o grau de proteção é IP 68/IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo de segurança
Faixa de detecção	6...12 mm
Saídas	2 x OSSD (A1 e A2), PNP
Classificação de segurança	SIL 3; categoria 3, PL e conforme ISO 13849-1:2015
Conexão elétrica	1 x M12, codificação A, 4 contatos
Tensão de operação	19,2...30 V DC
Grau de proteção	IP 68 / IP 69K
Temperatura ambiente	-25...70 °C
Dimensões	M30 x 1,5; comprimento 80 mm
Material do invólucro	Aço inoxidável 1.4404 (316L) e PBT

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de segurança industrial que requerem sensor indutivo com duas saídas OSSD e cuja arquitetura seja compatível com a interface tipo C, classe 0 indicada para o produto.
Instalações com alimentação DC entre 19,2 e 30 V, conexão M12 de 4 contatos e distância de detecção dentro da faixa de 6...12 mm.
Ambientes cuja temperatura de operação esteja entre -25 e 70 °C e que demandem os graus de proteção IP 68/IP 69K.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir saída diferente de PNP ou não aceitar duas saídas OSSD; a ficha identifica o GI701S como 2 x OSSD PNP.
Não selecionar para alimentação fora da faixa especificada de 19,2...30 V DC.
Não especificar para instalação embutida: o método de montagem informado é não embutido.

APLICAÇÕES E USO

Aplicação industrial de segurança em que a detecção indutiva de um alvo seja realizada dentro da faixa declarada de 6...12 mm; confirmar as condições de instalação no datasheet.
Integração em sistemas de automação que aceitem duas saídas OSSD PNP e alimentação de 19,2...30 V DC; a compatibilidade com a unidade de avaliação depende da arquitetura de segurança do sistema.
Uso em ambiente com temperatura de -25...70 °C e grau de proteção requerido IP 68/IP 69K, observando as condições ambientais detalhadas pelo fabricante.
A ficha identifica o produto para aplicações industriais e automação industrial. Cenários específicos de máquina ou processo não estão detalhados e devem ser validados com a documentação oficial.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo de Segurança ifm GI701S, M30 x 1,5, faixa de detecção de 6...12 mm, PNP, 2 x OSSD, IP 68/IP 69K, verifique estes pontos:

Escolha o GI701S quando

O projeto exigir detecção indutiva de segurança, montagem roscada M30 x 1,5 não embutida, faixa de 6...12 mm, duas saídas OSSD PNP e alimentação de 19,2...30 V DC.

Avalie outra configuração quando

A interface do sistema exigir outra tecnologia ou tipo de saída, a alimentação estiver fora da faixa informada, ou a montagem requerida for embutida. Compare esses requisitos com a ficha do sensor alternativo e com a arquitetura de segurança do sistema.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo de segurança	Tipo de produto informado para aplicações de segurança industrial.
Marca	ifm	Fabricante indicado no anúncio.
Modelo / SKU / Part Number	GI701S	Identificação do produto.
GTIN	4021179232098	Código de identificação comercial informado.
Categoria	Tecnologia de segurança	Categoria indicada no anúncio.
Aplicação informada	Aplicações industriais / automação industrial	Descrição de aplicação disponível na ficha.
Interface	Tipo C, classe 0	Interface indicada na descrição do produto.

Função de segurança
Nível SIL	SIL 3	Classificação indicada nos dados do produto.
Classificação conforme ISO 13849-1:2015	Categoria 3, PL e	Classificação de segurança declarada.
Classificação conforme IEC 61508	SIL 3	Norma e nível informados na ficha.
Classificação conforme IEC 62061	SIL 3	Norma e nível informados na ficha.
Subfunção de segurança	Condição segura em caso de desamortecimento correto	Descrição declarada para a subfunção; interpretar conforme a documentação do fabricante.
PFH	1E-08 1/h	Valor de probabilidade de falha perigosa por hora informado.
Vida útil TM	≤ 175200 h (20 anos)	Valor de vida útil informado na ficha.
Tempo de risco	100 ms	Parâmetro de segurança informado.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	19,2...30 V DC	Faixa de operação declarada.
Tensão de isolação classificada	30 V	Valor nominal informado.
Categoria de isolação	III	Categoria indicada na ficha.
Consumo de corrente	< 30 mA	Limite de consumo declarado.
Proteção contra curto-circuito	Sim	Proteção indicada para o produto.
Proteção contra inversão de polaridade	Sim	Proteção indicada para a alimentação.
Corrente por contato	100 mA	Valor informado por contato; consultar datasheet para condições de aplicação.
Carga capacitiva máxima	20 nF	Limite informado na ficha.
Queda de tensão máxima da saída de comutação DC	2,5 V (100 mA)	Valor declarado para a condição indicada.
Compatibilidade de tensão da saída a 24 V	Compatível com EN 61131-2, saídas tipos 1, 2, 3	Referência declarada para saídas a 24 V.

Saídas e conexão elétrica
Tipo de saída	PNP	Tipo de comutação informado.
Quantidade e função das saídas	2 x OSSD (A1 e A2)	Saídas de segurança identificadas na ficha.
Conector	1 x M12	Conexão elétrica declarada.
Codificação e contatos	Codificação A; 4 contatos, dourado	Características do conector indicadas na ficha.
Característica dos contatos	Contatos banhados a ouro	Característica especial declarada.

Detecção
Faixa de detecção	6...12 mm	Faixa de alcance declarada; considerar condições e montagem especificadas pelo fabricante.
Distância de desconexão segura	30 mm	Valor informado como distância de desconexão segura.

Tempos de resposta
Tempo de resposta	50 ms	Parâmetro de tempo informado na ficha.
Tempo de reação na aproximação	200 ms	Valor declarado para aproximação.
Tempo de atraso de disponibilidade máximo	5000 ms	Limite máximo informado para disponibilidade.

Condições ambientais
Temperatura ambiente / operação	-25...70 °C	Faixa de temperatura declarada.
Grau de proteção	IP 68 / IP 69K	Graus de proteção informados pelo fabricante.
Pressão do ar	80...106 kPa	Faixa informada na ficha.
Umidade relativa do ar	Curto período: 5...95%; duradouro: 5...70%	Condições de umidade declaradas, diferenciadas por duração.
Altura máxima acima do nível do mar	2000 m	Limite de altitude informado.
Taxa de alteração de temperatura	0,5 K/min	Valor máximo ou condição indicada na ficha.

Dados mecânicos
Formato e rosca	Invólucro roscado M30 x 1,5	Dimensão de montagem mecânica.
Comprimento	80 mm	Comprimento informado para o invólucro.
Método de montagem	Não embutido	Condição de montagem declarada.
Material do invólucro	Aço inoxidável 1.4404 (316L) e PBT	Materiais indicados na ficha.
Peso	252,4 g	Massa do produto informada.
Acessórios de montagem indicados	2 porcas de fixação	A ficha lista duas porcas de fixação como kit de montagem.

Indicadores
LEDs de diagnóstico	1 LED verde (operação) e 1 LED amarelo (sinal)	Elementos de indicação declarados.

Normas e compatibilidade eletromagnética
Normas de produto	IEC 60947-5-2; IEC 60947-5-3	Normas listadas na ficha.
Normas de imunidade	EN 61000-4-2; EN 61000-4-3; EN 61000-4-4; EN 61000-4-6; EN 61000-4-8	Normas listadas na ficha.
Emissão	EN 55011 classe B	Classificação declarada.

Dados comerciais
NCM	8536.50.90	Código fiscal informado na ficha.
Quantidade por embalagem	1 peça	Quantidade declarada.

COMPATIBILIDADE

Comunicação

• Interface tipo C, classe 0, conforme descrição do produto. A ficha não informa protocolo de comunicação de dados.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 4 contatos; saída PNP com 2 x OSSD (A1 e A2); alimentação 19,2...30 V DC. A compatibilidade com o dispositivo de avaliação deve ser confirmada conforme a arquitetura e os requisitos de segurança do sistema.

Processo Não possui conexão de processo indicada. A instalação mecânica é por invólucro roscado M30 x 1,5, montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com alimentação de 19,2...30 V DC, entrada compatível com duas saídas OSSD PNP e montagem não embutida M30 x 1,5.	✓	Essas condições correspondem às características elétricas e mecânicas informadas para o GI701S; a interface do sistema de segurança deve ser validada pelo projetista.
Aplicação que requer sensor de segurança com faixa de detecção de 6...12 mm.	✓	A faixa de detecção declarada para o produto é 6...12 mm.
Sistema que exige saída diferente de PNP/OSSD ou alimentação fora de 19,2...30 V DC.	✗	A ficha informa saída 2 x OSSD PNP e alimentação de 19,2...30 V DC.
Instalação que exige montagem embutida.	✗	O método de montagem declarado para o produto é não embutido.

INSTALAÇÃO

Como instalar o Sensor Indutivo de Segurança ifm GI701S, M30 x 1,5, faixa de detecção de 6...12 mm, PNP, 2 x OSSD, IP 68/IP 69K

Confirme no datasheet que a função de segurança, a faixa de detecção, a alimentação e as saídas atendem ao projeto.
Verifique o espaço de instalação e a montagem não embutida com rosca M30 x 1,5; consulte o desenho dimensional antes de preparar o suporte.
Fixe o sensor usando a rosca e as porcas de fixação indicadas, sem exceder condições que não estejam especificadas pelo fabricante.
Conecte o cabo compatível ao conector M12 codificação A de 4 contatos; siga o esquema de ligação oficial, sem inferir a pinagem.
Alimente dentro da faixa de 19,2...30 V DC e conecte as duas saídas OSSD à interface de segurança compatível.
Após a instalação, valide a detecção e os estados das saídas no sistema, observando os LEDs e os procedimentos de validação de segurança do fabricante.

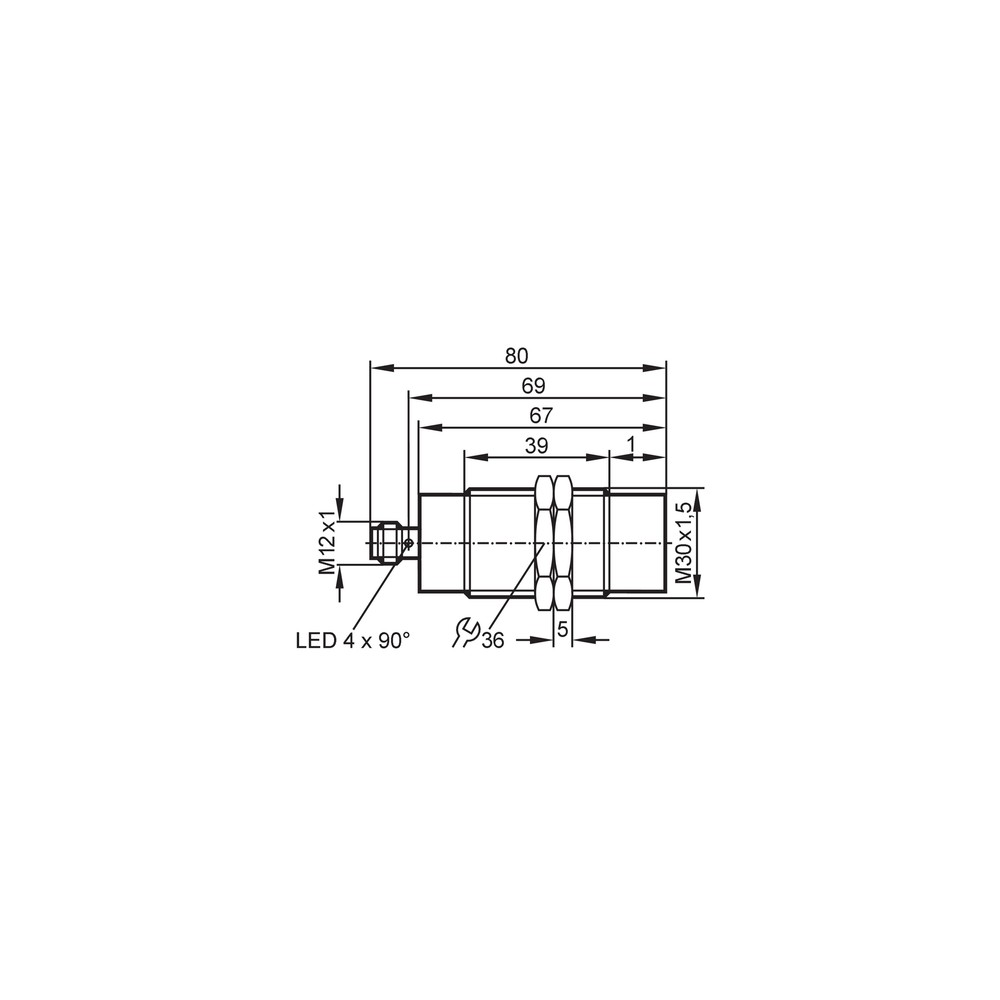

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação (kit de montagem indicado na ficha).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, conexão incorreta ou alvo fora da faixa de detecção.	Meça a alimentação nos terminais e confira a instalação e a distância do alvo em relação à faixa declarada; use o esquema do datasheet para validar a ligação.
A unidade de segurança indica falha ou não reconhece as saídas OSSD.	Incompatibilidade de ligação entre as duas saídas OSSD e a entrada de segurança, ou erro de cabeamento.	Confira o esquema elétrico do GI701S e os requisitos da unidade de avaliação; verifique separadamente os sinais A1 e A2 conforme o procedimento do fabricante.
O estado indicado pelo LED não corresponde à condição esperada.	Condição de detecção diferente da esperada ou alimentação/conexão inadequada.	Observe os LEDs verde de operação e amarelo de sinal, confirme a alimentação e repita a verificação de detecção conforme o datasheet.
O sensor apresenta operação intermitente após a montagem.	Posicionamento ou condição de instalação incompatível com a montagem não embutida, ou conexão elétrica instável.	Inspecione a fixação e o conector M12, confirme que a montagem corresponde ao desenho dimensional e valide as condições de detecção e alimentação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados GI701S em português (Datasheet) Desenho em escala GI701S (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o GI701S e para que tipo de sistema ele serve?

É um sensor indutivo de segurança da ifm para aplicações industriais. Foi especificado com duas saídas OSSD PNP e interface tipo C, classe 0; confirme a compatibilidade com a unidade de avaliação do sistema.

Qual conexão elétrica e alimentação esse sensor usa?

O GI701S tem um conector M12 codificação A de 4 contatos e opera com 19,2...30 V DC. A pinagem deve ser consultada no datasheet do fabricante.

O produto acompanha cabo M12?

A ficha informa o conector M12 do sensor e lista duas porcas de fixação como acessórios de montagem. Não informa cabo incluído.

Posso usar o GI701S em uma instalação embutida?

A ficha declara método de montagem não embutido. Para uma instalação embutida, selecione um modelo cuja documentação autorize explicitamente essa montagem.

Ele pode substituir um sensor com saída que não seja OSSD PNP?

Não se deve presumir substituição direta: o GI701S possui duas saídas OSSD PNP. Verifique se as entradas e a arquitetura de segurança do sistema aceitam essa configuração.

O sensor não detecta o alvo; o que devo verificar antes de trocar?

Verifique primeiro a alimentação de 19,2...30 V DC, a ligação conforme o datasheet e a distância do alvo, que deve estar dentro da faixa declarada. Observe também os LEDs de operação e sinal.

A unidade de segurança acusa falha nas saídas; o sensor pode estar com defeito?

A falha também pode decorrer de cabeamento incorreto ou de incompatibilidade entre as saídas OSSD e a unidade de avaliação. Confira a ligação de A1 e A2 e os requisitos da unidade antes de substituir o sensor.

É melhor comprar o sensor com acessórios ou as peças separadas?

A ficha lista duas porcas de fixação como kit de montagem e uma peça por embalagem. Não informa outros acessórios incluídos; compare o conteúdo necessário da instalação com essa lista.

Como escolher entre o GI701S e outro sensor indutivo?

Escolha o GI701S quando o projeto exigir duas saídas OSSD PNP, faixa de 6...12 mm e montagem não embutida M30 x 1,5. Se algum desses requisitos não corresponder ao sistema, compare com a ficha técnica de outra versão.

Como instalar e validar o sensor com segurança?

Use o desenho dimensional e o datasheet para posicionamento e ligação, sem presumir a pinagem. Depois de conectar a alimentação e as saídas, valide a detecção e o funcionamento do sistema conforme os procedimentos do fabricante.

GLOSSÁRIO TÉCNICO

OSSD

Saída de comutação de sinal de segurança; o GI701S possui duas, identificadas como A1 e A2. (Ref.: saída 2 x OSSD)

PNP

Tipo de saída eletrônica declarado para o sensor. (Ref.: tipo de saída PNP)

SIL

Nível de integridade de segurança usado na classificação de funções de segurança. (Ref.: SIL 3)

PL e

Nível de performance informado segundo a classificação de segurança do produto. (Ref.: ISO 13849-1:2015, categoria 3, PL e)

IP 69K

Grau de proteção indicado na ficha para o invólucro; consulte a documentação do fabricante para as condições de ensaio aplicáveis. (Ref.: grau de proteção IP 68/IP 69K)
