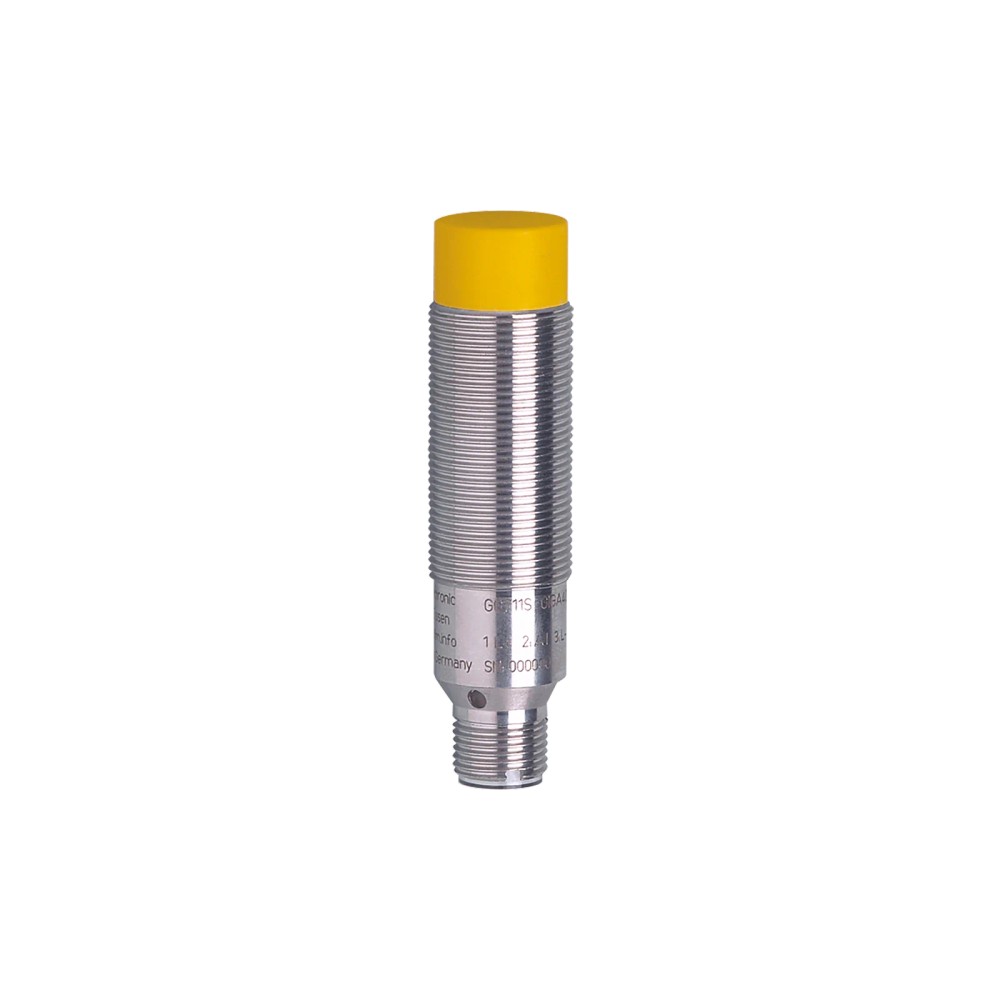

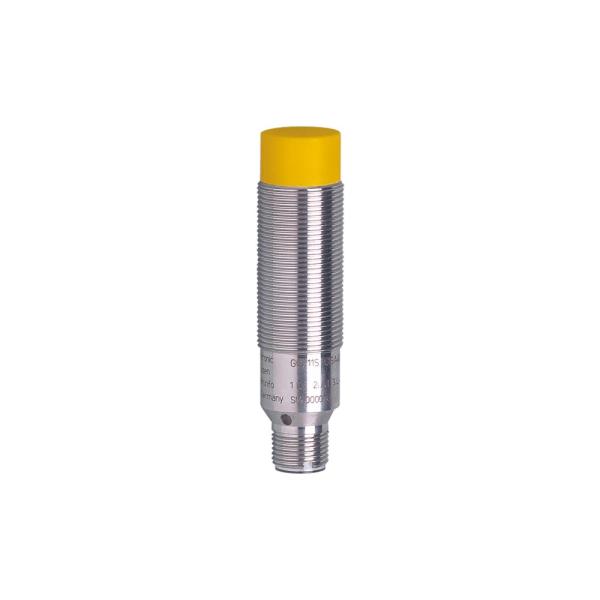

Sensor Indutivo de Segurança IFM GG711S M18x1

Pré-visualizar: GG711S IFM - Sensor Indutivo de Segurança ifm Automação Industrial M18x1 1-8mm 2xOSSD PNP

GG711S IFM - Sensor Indutivo de Segurança ifm Automação Industrial M18x1 1-8mm 2xOSSD PNP

Imagem meramente ilustrativa

R$ 1.387,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: GG711S
EAN: 4021179075176
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "GG711S IFM - Sensor Indutivo de Segurança ifm Automação Industrial M18x1 1-8mm 2xOSSD PNP"

Destaques do Produto

Tecnologia

Sensor indutivo de segurança

Alcance

1...8 mm

Saída de segurança

2 x OSSD PNP

Conexão

M12, codificação A, 4 contatos

Alimentação

19,2...30 V DC

Nível de segurança

SIL 2 / PL d

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo de segurança ifm GG711S, M18 x 1, alcance de 1...8 mm, 2 x OSSD PNP, SIL 2 / PL d

O ifm GG711S é um sensor indutivo de segurança para detecção de alvos metálicos em aplicações de automação industrial. Possui saída de segurança dupla 2 x OSSD PNP, alcance de 1...8 mm e conexão elétrica por conector M12. Sua classificação inclui SIL 2 e PL d; a instalação deve respeitar as condições de operação e integração indicadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo de segurança
Designação da rosca	M18 x 1
Comprimento	70,5 mm
Alcance	1...8 mm
Saídas	2 x OSSD (A1 e A2), PNP
Conexão elétrica	Conector M12, codificação A, 4 contatos
Tensão de operação	19,2...30 V DC
Classificação de segurança	SIL 2 / PL d
Grau de proteção	IP 65 / IP 67
Temperatura ambiente	-25...70 °C, com limites de vida útil indicados pelo fabricante

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de automação industrial que requerem detecção indutiva de segurança e integração das duas saídas OSSD PNP a um circuito de segurança compatível.
Instalações que aceitam montagem não embutida, rosca M18 x 1 e distância de detecção dentro do alcance especificado de 1...8 mm.
Ambientes cuja temperatura e proteção contra ingresso sejam compatíveis com os limites declarados pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando o circuito exigir saída diferente de 2 x OSSD PNP ou alimentação fora de 19,2...30 V DC.
Não selecionar quando for necessária detecção além do alcance especificado de 1...8 mm.
Não presumir adequação a montagem embutida: a ficha classifica o tipo de montagem como não embutido.

APLICAÇÕES E USO

Aplicação informada na ficha: automação industrial. O modelo é destinado a cenários que utilizem detecção indutiva de segurança e integração das saídas OSSD conforme o projeto do circuito.
Possibilidade inferida a validar: monitoramento de posição ou presença de alvos metálicos em máquinas, desde que a distância de detecção, a montagem não embutida e os requisitos do circuito de segurança sejam compatíveis.
Operação ambiental: respeitar temperatura, umidade, pressão do ar, proteção IP e demais limites ambientais declarados; radiação ionizante não é permissível.
A ficha não especifica o material do alvo, distâncias de instalação entre sensores nem protocolo de comunicação; validar esses pontos no datasheet e no projeto antes da aplicação.

COMO ESCOLHER

Antes de comprar o Sensor indutivo de segurança ifm GG711S, M18 x 1, alcance de 1...8 mm, 2 x OSSD PNP, SIL 2 / PL d, verifique estes pontos:

Escolha o GG711S quando

A aplicação exigir sensor indutivo de segurança com duas saídas OSSD PNP, alimentação de 19,2...30 V DC, montagem não embutida M18 x 1 e alcance de 1...8 mm.

Avalie outra configuração quando

O sistema exigir outra tecnologia de detecção, saída que não seja 2 x OSSD PNP, conexão elétrica incompatível com M12 ou distância de detecção fora de 1...8 mm. Confirme no datasheet os requisitos do circuito de segurança e do alvo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo de segurança	Classificação informada para o produto.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha; avaliar requisitos específicos da máquina.
Marca	ifm / IFM	Identificação do fabricante no anúncio.
Modelo e SKU	GG711S	Código do produto.
GTIN	4021179075176	Identificador comercial informado.

Segurança funcional
Classificação de segurança	ISO 13849-1:2015 categoria 2, PL d; IEC 61508 SIL 2; IEC 62061 SIL 2	Classificações declaradas; a adequação depende da arquitetura e validação do sistema completo.
Certificação de segurança no anúncio	SIL 2	Atributo do anúncio; consulte o datasheet para as condições aplicáveis.
PFH	1,0E-07 1/h	Valor de probabilidade de falha perigosa por hora informado na ficha.
Vida útil TM (Mission Time)	Até 175200 h / 20 anos	Vida útil máxima declarada; observar condições especificadas pelo fabricante.
Subfunção de segurança	Condição segura em caso de desamortecimento correto	Descrição da condição de segurança fornecida na ficha; consultar documentação para interpretação e aplicação.
Distância de desconexão segura s(ar)	12 mm	Distância de desconexão segura declarada.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação indicado.
Tensão de operação	19,2...30 V DC	Faixa de tensão de operação.
Tensão de isolação classificada	30 V	Valor nominal informado.
Consumo de corrente	< 30 mA	Limite declarado pela ficha.
Classe de proteção elétrica	III	Classificação indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso declarado; não substitui a verificação da ligação correta.
Proteção contra curto-circuitos	Sim	Recurso declarado para as saídas.
Proteção contra sobrecarga	Não	A ficha indica ausência desta proteção.

Saídas
Saídas de segurança	2 x OSSD (A1 e A2)	Duas saídas indicadas para integração ao circuito de segurança.
Tipo de saída	PNP	Tipo elétrico de saída especificado.
Interface	Tipo C, classe 1	Designação de interface fornecida na ficha.
Corrente máxima constante da saída DC	100 mA	Limite máximo informado para a saída de comutação DC.
Queda de tensão máxima da saída DC	2,5 V a 30 mA	Condição de carga declarada.
Carga capacitiva máxima CLmax	20 nF	Limite da carga capacitiva.
Compatibilidade de tensão de saída a 24 V	Compatível com entradas EN 61131-2 tipos 1 e 2	Compatibilidade de entrada declarada para a condição de 24 V.

Detecção e tempos
Alcance	1...8 mm	Faixa de alcance declarada.
Tempo de resposta após requisito de segurança	1 ms	Tempo informado para a resposta após requisito de segurança.
Tempo de reação na aproximação à zona de liberação	1 ms	Tempo de reação declarado para esta condição.
Tempo de risco	20 ms	Tempo de resposta para falhas de segurança indicado na ficha.
Tempo máximo de atraso de disponibilidade	1000 ms	Limite de atraso de disponibilidade informado.

Conexões elétricas
Conexão	1 x conector M12	Tipo e quantidade de conexão elétrica.
Codificação	A	Codificação do conector.
Contatos	4, dourados	Quantidade e acabamento indicados.
Conexão elétrica do sistema	M12, 4 contatos	Verifique a pinagem e o cabo compatível na documentação do fabricante.

Condições ambientais e proteção
Grau de proteção IP	IP 65; IP 67	Graus de proteção declarados; observar condições de instalação e vedação do conector.
Temperatura ambiente	-25...70 °C (vida útil até 87600 h) / 10...40 °C (vida útil até 175200 h)	Faixas e vidas úteis máximas correspondentes conforme a ficha.
Pressão do ar	80...106 kPa	Faixa informada para a pressão do ar.
Umidade relativa máxima	Curto período: 5...95%; duradouro: 5...70%	Limites ambientais declarados para as durações indicadas.
Altura máxima acima do nível do mar	2000 m	Limite informado.
Taxa de alteração de temperatura	0,5 K/min	Taxa declarada de mudança de temperatura.
Condições ambientais de aplicação	Classe C conforme EN 60654-1; local de aplicação à prova de tempo	Classificação ambiental indicada.
Nevoeiro salino	Não	A ficha informa que não há especificação de adequação a nevoeiro salino.
Radiação ionizante	Não permissível	Condição ambiental explicitamente não permitida.
Resistência a choques e vibrações	IEC 60947-5-2	Norma de referência informada.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Dimensão da rosca de montagem.
Comprimento	70,5 mm	Dimensão linear informada.
Tipo de montagem	Não embutido	Característica de montagem declarada.
Material do invólucro	1.4571 (aço inoxidável / 316Ti)	Material indicado para o invólucro.
Material da face ativa	PBT	Material indicado para a face ativa.
Peso	129,5 g	Peso do produto informado.
Material incluído	2 porcas de fixação	Acessórios declarados como incluídos.

Displays e elementos de operação
LED de operação	1 x LED verde	Indicação visual de operação informada.
LED de sinal	1 x LED amarelo	Indicação visual de sinal informada.
Modo de operação	Operação contínua, livre de manutenção	Descrição de operação declarada pelo fabricante.

Compatibilidade eletromagnética
Normas e ensaios EMC	IEC 60947-5-2; IEC 60947-5-3; EN 60947-5-3; EN 61000-4-2 ESD 6 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 20 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 10 V; EN 61000-4-8 30 A/m; EN 55011 classe B	Normas e níveis de ensaio listados na ficha técnica.

Documentação e dados comerciais
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8536.50.90	Código informado no cadastro.

COMPATIBILIDADE

Comunicação

• A ficha informa saída de segurança 2 x OSSD (A1 e A2), PNP; não informa protocolo de comunicação industrial.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 19,2...30 V DC; saída PNP dupla 2 x OSSD. Verifique a pinagem no datasheet antes de ligar.

Processo Não há conexão de processo. A instalação mecânica é por rosca M18 x 1; o sensor é especificado para montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de segurança compatível com duas saídas OSSD PNP e alimentação de 19,2...30 V DC	✓	A ficha especifica 2 x OSSD PNP e essa faixa de tensão de operação; confirme também os requisitos do controlador e do circuito de segurança.
Sistema que exige saída NPN, relé ou protocolo de comunicação não indicado na ficha	✗	O GG711S é especificado com saídas OSSD PNP, e não há protocolo ou saída alternativa documentada no contexto.
Instalação com rosca M18 x 1 e montagem não embutida	✓	A designação mecânica e o tipo de montagem correspondem às especificações informadas.
Aplicação que requer alcance maior que 8 mm	✗	O alcance especificado é de 1...8 mm.
Aplicação exposta a temperatura ambiente fora de -25...70 °C	✗	A temperatura ambiente declarada é -25...70 °C; há limites de vida útil adicionais conforme a faixa indicada na ficha.

INSTALAÇÃO

Como instalar o Sensor indutivo de segurança ifm GG711S, M18 x 1, alcance de 1...8 mm, 2 x OSSD PNP, SIL 2 / PL d

Confirme que o modelo, as duas saídas OSSD PNP, a alimentação e o nível de segurança atendem ao projeto do equipamento.
Verifique as dimensões M18 x 1, o espaço disponível e a condição de montagem não embutida antes de usinar ou instalar o suporte.
Instale mecanicamente o sensor e fixe-o com as duas porcas fornecidas, respeitando o arranjo de montagem definido para a aplicação.
Conecte o cabo adequado ao conector M12; confirme codificação, pinagem e requisitos elétricos no datasheet antes de energizar.
Ligue somente a uma alimentação DC dentro da faixa declarada e integre as saídas OSSD ao circuito compatível, seguindo o projeto de segurança.
Após a instalação, verifique os LEDs de operação e sinal e valide a resposta do sensor e do circuito de segurança em condições controladas.

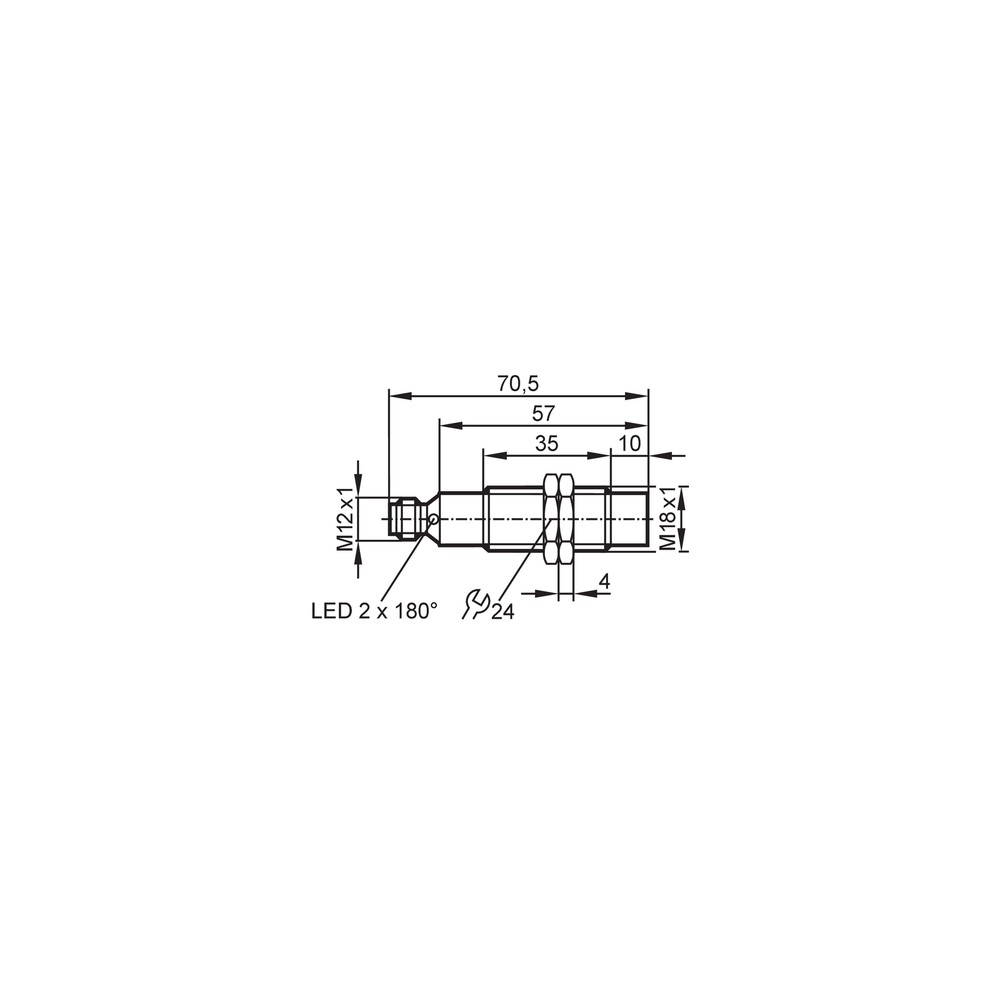

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ou não fica disponível após a energização.	Alimentação fora da faixa especificada, ligação incorreta no conector ou incompatibilidade da entrada conectada.	Meça a alimentação nos terminais e confirme pinagem, codificação e ligação conforme o datasheet; verifique também se a entrada aceita saída PNP OSSD.
O controlador registra falha ou discrepância entre canais OSSD.	Falha de ligação, entrada incompatível ou condição de instalação que não atende aos requisitos do circuito de segurança.	Inspecione separadamente A1 e A2, conectores e cabos; compare a configuração do controlador com as especificações do fabricante e valide o circuito conforme o procedimento de segurança da máquina.
A detecção é instável ou ocorre a uma distância diferente da esperada.	Distância de montagem fora do alcance, montagem embutida incompatível com o tipo declarado ou condições do alvo não validadas.	Confira a montagem não embutida e a distância de detecção dentro de 1...8 mm; consulte o datasheet para os critérios relativos ao alvo e à instalação.
O sensor apresenta falha após exposição ambiental ou o sinal fica intermitente.	Temperatura, umidade, ingresso de contaminantes ou condição ambiental fora dos limites, ou vedação/conexão inadequada.	Compare as condições reais com os limites ambientais e IP declarados; inspecione conector e montagem, e verifique LEDs e estado elétrico antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do GG711S em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm GG711S e para que serve?

É um sensor indutivo de segurança para automação industrial. Detecta alvos por princípio indutivo e fornece duas saídas de segurança OSSD PNP para integração a um circuito compatível.

O GG711S funciona com entrada PNP comum de CLP?

A ficha informa saídas 2 x OSSD PNP e compatibilidade de tensão de saída a 24 V com entradas EN 61131-2 tipos 1 e 2. Essa informação não substitui a verificação de compatibilidade com o circuito de segurança e o dispositivo receptor.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como material incluído. O produto é informado como uma peça por embalagem.

Posso usar o GG711S em montagem embutida?

A ficha classifica o tipo de montagem como não embutido. Portanto, não selecione o produto presumindo instalação embutida.

Ele serve para detectar objetos a mais de 8 mm?

Não, o alcance especificado é de 1...8 mm. Para distâncias superiores, selecione uma configuração cujo alcance documentado atenda à aplicação.

O sensor não aciona; o que devo verificar antes de trocar?

Verifique primeiro a tensão de alimentação, a pinagem do M12 e a compatibilidade da entrada com PNP OSSD. Em seguida, confirme a distância e a condição de montagem conforme o datasheet.

Por que o controlador indica falha em um dos canais?

Uma ligação incorreta, incompatibilidade da entrada ou discrepância no circuito pode provocar essa indicação. Inspecione A1 e A2, o cabeamento e a configuração do controlador antes de substituir o sensor.

Devo comprar um kit ou apenas o sensor?

O cadastro informa uma peça por embalagem e inclui duas porcas de fixação. Não há indicação de kit adicional; confirme separadamente os cabos e demais componentes necessários à instalação.

Como escolher o GG711S em vez de outro sensor?

Escolha-o quando forem necessários duas saídas OSSD PNP, alcance de 1...8 mm, rosca M18 x 1 e montagem não embutida. Se a aplicação exigir outra saída, alcance ou tecnologia, compare com uma versão cuja ficha documente esses requisitos.

Que cuidados devo ter na instalação elétrica?

Use alimentação DC dentro da faixa especificada e confira a pinagem do M12 no datasheet antes de conectar. Depois da instalação, verifique os indicadores e valide o circuito de segurança conforme o procedimento da máquina.

GLOSSÁRIO TÉCNICO

OSSD

Saída de comutação de sinal de saída usada em aplicações de segurança; neste modelo há dois canais, A1 e A2. (Ref.: 2 x OSSD (A1 e A2))

PNP

Tipo de saída que fornece sinal positivo à carga conforme a configuração elétrica do circuito. (Ref.: tipo de saída PNP)

SIL 2

Nível de integridade de segurança declarado para o dispositivo segundo as normas indicadas na ficha. (Ref.: IEC 61508 SIL 2)

PL d

Nível de desempenho declarado na classificação de segurança do produto. (Ref.: ISO 13849-1:2015, categoria 2, PL d)

PFH

Probabilidade de falha perigosa por hora, parâmetro usado na avaliação de segurança funcional. (Ref.: 1,0E-07 1/h)
