GG711S IFM - Sensor Indutivo de Segurança ifm Automação Industrial M18, 1-8mm, 2xOSSD, PNP
IFM
GG711S

Sensor indutivo de segurança IFM GG711S, M18, 2xOSSD, alcance 1-8mm. Alta precisão, certificação SIL 2 e proteção IP67. Ideal para automação industrial.
IFM
GG711S IFM - Sensor Indutivo de Segurança ifm Automação Industrial M18, 1-8mm, 2xOSSD, PNP

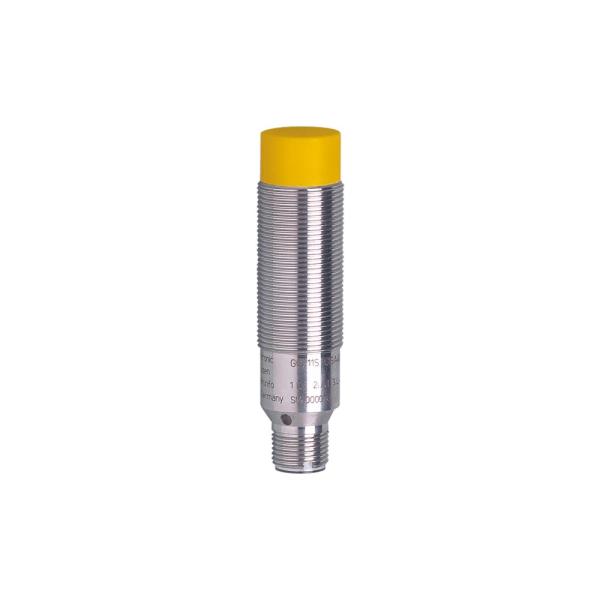

Imagem meramente ilustrativa
GG711S IFM - Sensor Indutivo de Segurança ifm Automação Industrial M18, 1-8mm, 2xOSSD, PNP

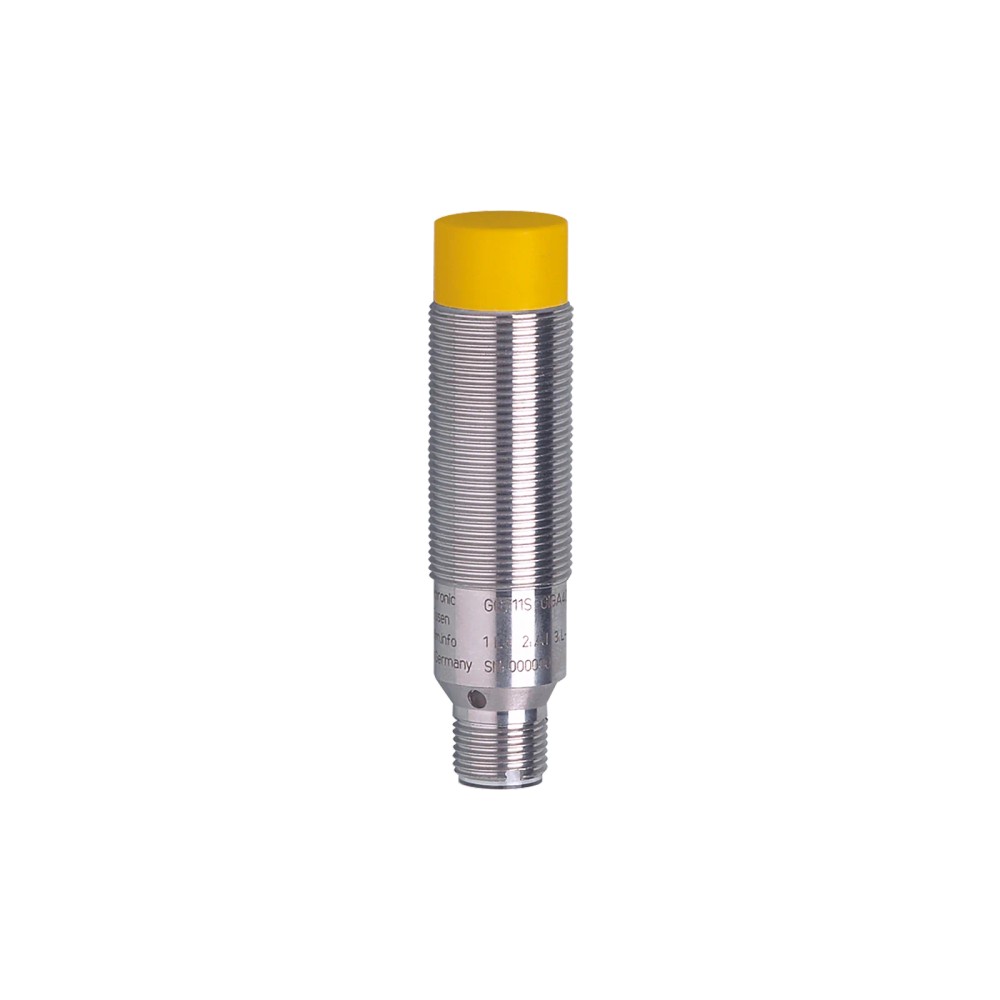

Imagem meramente ilustrativa

R$ 1.387,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Informação do fabricante Fabricado por: IFM
  • Enviado por: IFM
  • 60 meses de garantia do fabricante
  • GG711S
  • 4021179075176
  • 85365090
Descrição Opiniões do produto 0 Links
Destaques do Produto Alcance de detecção...mais
Saiba mais sobre: "GG711S IFM - Sensor Indutivo de Segurança ifm Automação Industrial M18, 1-8mm, 2xOSSD, PNP"

Destaques do Produto

Alcance de detecção
1...8 mm
Saídas
2 x OSSD PNP
Nível de segurança
SIL 2 / PL d
Alimentação
19,2...30 V DC
Conexão
M12, codificação A, 4 contatos
Instalação mecânica
M18 x 1; montagem não embutida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo de Segurança ifm GG711S, M18 x 1, alcance de 1...8 mm, 2 x OSSD PNP

O GG711S é um sensor indutivo de segurança para aplicações industriais de automação. Detecta alvos metálicos dentro de um alcance de 1...8 mm e fornece duas saídas de segurança OSSD PNP. Possui classificação SIL 2 e PL d, conexão elétrica M12 e proteção IP 65/IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo Sensor indutivo de segurança
Rosca e comprimento M18 x 1; 70,5 mm
Alcance 1...8 mm
Saídas 2 x OSSD (A1 e A2), PNP
Classificação de segurança SIL 2; PL d
Alimentação 19,2...30 V DC
Conexão elétrica Conector M12, codificação A, 4 contatos
Grau de proteção IP 65; IP 67
Temperatura ambiente -25...70 °C
Materiais Invólucro em aço inoxidável 1.4571 (316Ti); face ativa em PBT

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

  • Aplicações industriais que requeiram detecção indutiva sem contato com saídas de segurança 2 x OSSD PNP.
  • Projetos cuja alimentação esteja entre 19,2 e 30 V DC e cuja integração aceite conector M12 de codificação A, 4 contatos.
  • Instalações compatíveis com sensor roscado M18 x 1, montagem não embutida e alcance de 1...8 mm.
  • Ambientes dentro da faixa de temperatura de -25...70 °C e das condições de proteção IP 65/IP 67.

⚠ Considere outro se precisa de:

  • Não especificar quando a arquitetura exigir nível de segurança superior a SIL 2 ou PL d; o sensor está classificado até SIL 2/PL d.
  • Não especificar se a distância de detecção necessária estiver fora da faixa declarada de 1...8 mm.
  • Não conectar diretamente a uma entrada que não seja compatível com saídas OSSD PNP; validar os requisitos da entrada de segurança e do circuito completo.
  • Não presumir montagem embutida: a ficha indica montagem não embutida.

APLICAÇÕES E USO

  • Aplicação comprovada na ficha: automação e aplicações industriais; a ficha não identifica máquinas ou processos específicos.
  • Possibilidade inferida: monitoramento de posição ou presença de alvos metálicos em uma função de segurança, desde que o alvo, a distância de instalação e a arquitetura do sistema atendam aos requisitos do datasheet.
  • A operação deve respeitar a faixa de temperatura ambiente de -25...70 °C, a montagem não embutida e o alcance de 1...8 mm.
  • Para integração, considerar saídas OSSD PNP, alimentação de 19,2...30 V DC e conexão M12; confirmar o circuito de segurança e as entradas receptoras antes da instalação.
  • Os graus IP 65/IP 67 são declarados, mas não substituem a instalação correta nem permitem inferir adequação a imersão contínua ou a agentes químicos não especificados.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo de Segurança ifm GG711S, M18 x 1, alcance de 1...8 mm, 2 x OSSD PNP, verifique estes pontos:

Escolha o GG711S quando
A aplicação exigir sensor indutivo de segurança não embutido, com rosca M18 x 1, detecção de 1...8 mm e duas saídas OSSD PNP, em alimentação de 19,2...30 V DC.
Avalie outra configuração quando
A entrada do sistema não for compatível com OSSD PNP, quando for necessária montagem embutida ou quando o projeto exigir distância de detecção, conexão ou classificação de segurança diferentes das especificadas. Compare os requisitos do circuito e do sistema de segurança com o datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto Sensor indutivo de segurança GG711S Identificação do modelo.
Marca ifm / ifm electronic Fabricante informado na ficha.
SKU / Part number GG711S Código do produto.
GTIN 4021179075176 Identificador comercial.
Aplicação Aplicações industriais / automação industrial Aplicação indicada no cadastro; não detalha uma máquina ou processo específico.
Modo de operação Operação contínua (livre de manutenção) Descrição de operação constante informada na ficha.
Subfunção de segurança Condição segura em caso de desamortecimento correto Condição de segurança conforme descrição fornecida; consultar datasheet para interpretação e requisitos de instalação.
Classificação e dados de segurança
Classificação de segurança ISO 13849-1:2015 categoria 2, PL d; IEC 61508 SIL 2; IEC 62061 SIL 2 Classificações declaradas para o componente; a validação depende do sistema completo.
PFH 1,0E-07 1/h Valor de probabilidade de falha perigosa por hora informado na ficha.
Vida útil TM (Mission Time) Até 175200 h / 20 anos Limite de vida útil informado; observar condições aplicáveis no datasheet.
Distância de desconexão segura s(ar) 12 mm Valor declarado na ficha; consultar datasheet para condições de ensaio e aplicação.
Tempo de risco 20 ms Tempo de resposta para falhas de segurança informado.
Tempo de resposta após requisito de segurança 1 ms Tempo declarado para resposta após requisito de segurança.
Tempo de reação na aproximação na zona de liberação 1 ms Valor informado para a aproximação na zona de liberação.
Atraso máximo de disponibilidade 1000 ms Tempo máximo informado antes da disponibilidade operacional.
Dados elétricos
Tipo de corrente DC Alimentação em corrente contínua.
Tensão de operação 19,2...30 V DC Faixa de alimentação especificada.
Tensão de isolação classificada 30 V Valor nominal informado na ficha.
Classe de proteção elétrica III Classe declarada pelo fabricante.
Consumo de corrente < 30 mA Valor máximo declarado na ficha.
Proteção contra inversão de polaridade Sim Proteção declarada.
Proteção contra curto-circuitos Sim Proteção declarada para o sensor.
Proteção contra sobrecarga Não A ficha informa ausência de proteção contra sobrecarga.
Queda de tensão máxima da saída DC 2,5 V a 30 mA Condição de corrente especificada para a queda de tensão.
Corrente máxima constante da saída DC 100 mA Limite declarado para corrente constante da saída.
Carga capacitiva máxima CL_max 20 nF Limite de carga capacitiva declarado.
Tensão de saída a 24 V Compatível com EN 61131-2, entradas tipos 1 e 2 Compatibilidade declarada para entradas de 24 V conforme os tipos indicados.
Entradas/saídas e interfaces
Tipo de saída PNP Tipo elétrico das saídas.
Saídas de segurança 2 x OSSD (A1 e A2) Duas saídas de segurança independentes identificadas na ficha como A1 e A2.
Interface de saída Tipo C, classe 1 Classificação da interface informada na ficha.
Conexão elétrica 1 x conector M12, codificação A, 4 contatos dourados Conexão elétrica especificada.
Sinalização 1 LED verde de operação; 1 LED amarelo de sinal Elementos de indicação declarados.
Detecção e montagem
Tecnologia Indutiva Princípio de detecção conforme identificação do produto.
Alcance 1...8 mm Faixa de alcance declarada; consultar datasheet para condições e alvo de referência.
Montagem Não embutido Requisito de montagem indicado no cadastro.
Rosca M18 x 1 Dimensão da rosca do invólucro.

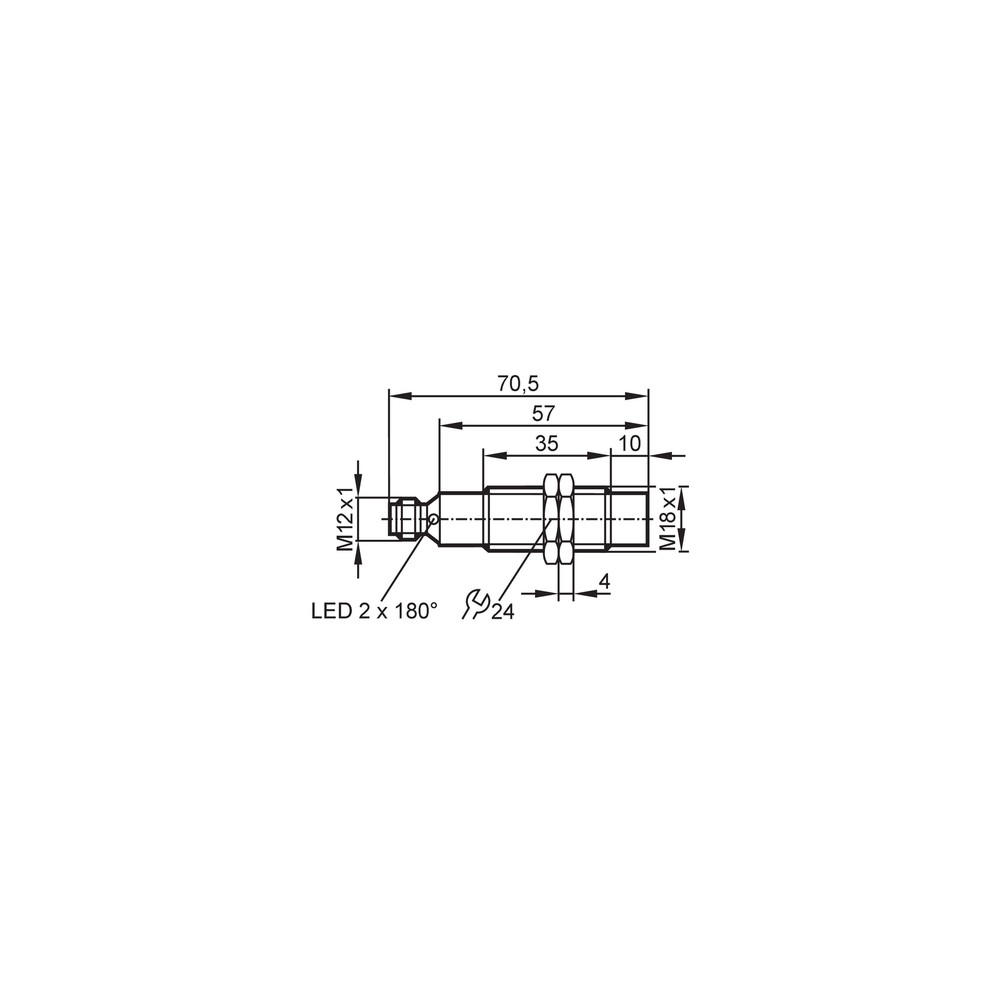

Dimensões M18 x 1; comprimento 70,5 mm Dimensões mecânicas informadas.
Condições ambientais
Temperatura ambiente -25...70 °C Faixa de temperatura ambiente declarada; a vida útil informada varia conforme a condição.
Vida útil relacionada à temperatura Até 87600 h em -25...70 °C; até 175200 h em 10...40 °C Condições e limites apresentados na ficha.
Grau de proteção IP 65; IP 67 Graus de proteção declarados; seguir as condições de montagem e conexão do fabricante.
Pressão do ar 80...106 kPa Faixa informada na ficha.
Umidade relativa máxima Curto período: 5...95%; duradouro: 5...70% Limites declarados conforme duração da exposição.
Altura máxima acima do nível do mar 2000 m Limite de altitude declarado.
Taxa de alteração de temperatura 0,5 K/min Taxa informada na ficha.
Classe ambiental Classe C conforme EN 60654-1; local de aplicação à prova de tempo Classificação e condição declaradas.
Nevoeiro salino Não A ficha indica que não é especificado para nevoeiro salino.
Radiação ionizante Não permissível Condição ambiental declarada.
Resistência a choques e vibrações IEC 60947-5-2 Norma de referência informada para ensaio.
Materiais e dados mecânicos
Material do invólucro Aço inoxidável 1.4571 (316Ti) Material do corpo indicado na ficha.
Material da face ativa PBT Material da face ativa indicado na ficha.
Peso 129,5 g Peso informado no catálogo.
Material dos contatos Contatos dourados Acabamento dos contatos do conector.
Material incluído 2 porcas de fixação Acessórios declarados como inclusos.
Compatibilidade eletromagnética
Normas e testes EMC IEC 60947-5-2; IEC 60947-5-3; EN 60947-5-3; EN 61000-4-2 ESD 6 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 20 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 10 V; EN 61000-4-8 30 A/m; EN 55011 classe B Normas e níveis de ensaio listados na ficha do produto.

COMPATIBILIDADE

Comunicação

• Saídas de segurança OSSD PNP, identificadas como A1 e A2; não há protocolo de comunicação digital informado na ficha.
• A saída a 24 V é indicada como compatível com entradas EN 61131-2 tipos 1 e 2; confirmar também os requisitos de segurança e a configuração da entrada receptora.

Conexões

Elétrica Conector elétrico M12, codificação A, 4 contatos dourados. Alimentação de 19,2...30 V DC; saídas PNP OSSD A1 e A2. A compatibilidade elétrica depende da entrada de segurança, da alimentação e do esquema de ligação do sistema.
Processo Não possui conexão de processo para fluido informada. A instalação mecânica é por rosca M18 x 1 e o sensor é especificado para montagem não embutida; alcance nominal declarado de 1...8 mm.

Guia de Seleção Técnica

Cenário Status Motivo Técnico
Entrada de segurança compatível com duas saídas OSSD PNP e alimentação de 19,2...30 V DC ✓ As saídas do sensor são 2 x OSSD PNP e a faixa de alimentação declarada abrange essas condições; validar o circuito completo conforme o projeto de segurança.
Entrada digital indicada para sinais a 24 V, tipos 1 ou 2 conforme EN 61131-2 ✓ A ficha declara compatibilidade da tensão de saída a 24 V com entradas EN 61131-2 tipos 1 e 2; isso não substitui a validação da função de segurança.
Sistema que exige SIL 2 ou PL d, dentro das demais condições da ficha ✓ A classificação informada é IEC 61508 SIL 2 e ISO 13849-1 categoria 2, PL d; a adequação depende do cálculo e da arquitetura do sistema completo.
Sistema que exige nível acima de SIL 2 ou PL d ✗ A classificação declarada para o sensor é SIL 2/PL d; não há evidência nesta ficha para níveis superiores.
Instalação embutida ✗ O atributo de montagem indica não embutido.
Aplicação que requer detecção além de 8 mm ✗ O alcance especificado é 1...8 mm.
Conexão mecânica por rosca M18 x 1, não embutida ✓ A designação de rosca é M18 x 1 e a montagem especificada é não embutida; verificar as dimensões e o espaço de instalação no desenho.

INSTALAÇÃO

Como instalar o Sensor Indutivo de Segurança ifm GG711S, M18 x 1, alcance de 1...8 mm, 2 x OSSD PNP

  1. Confirme no projeto que a aplicação requer detecção indutiva de segurança e que a classificação SIL 2/PL d é compatível com a arquitetura completa.
  2. Verifique no desenho dimensional o espaço disponível, a rosca M18 x 1, o comprimento de 70,5 mm e o requisito de montagem não embutida.
  3. Instale o sensor mecanicamente conforme as instruções do fabricante; use as duas porcas de fixação inclusas e evite presumir distâncias de montagem não informadas nesta ficha.
  4. Conecte o conector M12 de codificação A e 4 contatos à alimentação DC e às entradas compatíveis com as saídas OSSD PNP, seguindo o datasheet para atribuição de pinos.
  5. Confirme alimentação dentro de 19,2...30 V DC e verifique a compatibilidade elétrica e de segurança da entrada receptora antes de energizar o sistema.
  6. Após a instalação, valide o estado dos LEDs e teste a função de segurança e os tempos de resposta conforme o procedimento de comissionamento do sistema.

ACESSÓRIOS

  • 2 porcas de fixação

PROBLEMAS COMUNS

Sintoma Possível causa Verificação
O sensor não sinaliza detecção ou não comuta as saídas. Alimentação ausente ou fora da faixa especificada, conexão M12 incorreta ou alvo fora do alcance declarado. Meça a alimentação nos terminais conforme o datasheet, confira a conexão e verifique se o alvo está dentro de 1...8 mm.
A entrada do controlador indica falha ou não reconhece as saídas. Entrada receptora incompatível com OSSD PNP ou ligação incompatível com a configuração elétrica do sistema. Confirme que a entrada aceita OSSD PNP e verifique a ligação A1/A2 e a compatibilidade da entrada conforme o datasheet.
O sensor apresenta estados de saída inconsistentes após a montagem. Posicionamento ou distância de montagem diferente das condições de detecção, inclusive instalação embutida apesar do requisito não embutido. Compare a instalação com o desenho dimensional e confirme montagem não embutida e distância dentro do alcance declarado.
O sistema apresenta falhas após instalação em ambiente úmido ou exposto. Conexão ou instalação que não mantém as condições associadas aos graus IP declarados, ou exposição a condição ambiental não especificada. Inspecione o conector e a montagem, compare as condições reais com IP 65/IP 67 e consulte o datasheet para limites ambientais aplicáveis.

PERGUNTAS FREQUENTES

O que é o GG711S e para que serve?
É um sensor indutivo de segurança para aplicações industriais de automação. Detecta alvos dentro do alcance especificado e disponibiliza duas saídas OSSD PNP.
Com quais entradas elétricas ele pode trabalhar?
A ficha declara compatibilidade da saída a 24 V com entradas EN 61131-2 tipos 1 e 2. A entrada também precisa ser adequada a OSSD PNP e à função de segurança do sistema.
O que vem junto com o sensor?
A ficha lista duas porcas de fixação como material incluído. Não há outros acessórios especificados no contexto.
Ele serve para montagem embutida?
Não: a ficha especifica montagem não embutida. Confira o desenho e as instruções do fabricante para a instalação mecânica.
Posso usar este sensor se o sistema exigir mais que SIL 2 ou PL d?
A ficha classifica o GG711S como SIL 2 e PL d. Não há base nesta ficha para afirmar adequação a uma exigência superior.
O sensor não comuta; o que devo verificar antes de substituí-lo?
Confira primeiro a alimentação DC, a conexão M12 e a posição do alvo em relação ao alcance declarado. Verifique também o estado dos LEDs conforme o datasheet.
A entrada de segurança acusa falha; o sensor pode estar incompatível?
Pode haver incompatibilidade entre a entrada e as saídas OSSD PNP ou erro de ligação. Confirme a compatibilidade da entrada e a conexão de A1/A2 antes de trocar o sensor.
Quando escolher o GG711S em vez de outro sensor?
Escolha-o quando precisar das características declaradas de sensor indutivo não embutido, 2 x OSSD PNP, rosca M18 x 1 e alcance de 1...8 mm. Se a interface, o alcance ou a montagem requerida diferir, compare outra versão com o projeto.
Como devo instalar e comissionar o sensor?
Use o desenho dimensional e o datasheet para montagem e pinagem, conecte a alimentação e as saídas conforme o circuito e valide a função de segurança antes de colocar o sistema em operação.
O GG711S requer manutenção periódica?
A ficha descreve operação contínua livre de manutenção. Ainda assim, a inspeção funcional deve seguir o procedimento de segurança e manutenção da instalação.

GLOSSÁRIO TÉCNICO

OSSD
Saída de comutação de segurança usada para transmitir o estado do dispositivo ao sistema de segurança. No GG711S, são duas saídas identificadas como A1 e A2.
PNP
Tipo de saída eletrônica que fornece sinal positivo à carga ou entrada compatível, conforme o circuito de ligação.
SIL 2
Nível de integridade de segurança declarado segundo IEC 61508; sua aplicação precisa ser avaliada no sistema completo.
PL d
Nível de desempenho declarado segundo ISO 13849-1 para a função de segurança, sujeito à validação da arquitetura completa.
IP 65 / IP 67
Graus de proteção do invólucro declarados pelo fabricante; as condições de instalação e utilização devem seguir o datasheet.
