Sensor Indutivo de Segurança IFM GF854S

Pré-visualizar: GF854S IFM - Sensor Indutivo de Segurança IFM Aplicações Móveis M12 6mm OSSD PNP

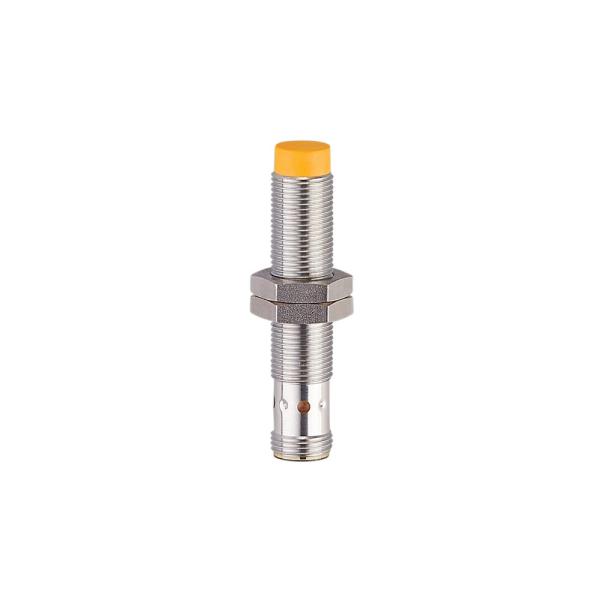

GF854S IFM - Sensor Indutivo de Segurança IFM Aplicações Móveis M12 6mm OSSD PNP

Imagem meramente ilustrativa

R$ 1.134,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: GF854S
EAN: 4021179330886
NCM do produto: 85365090

Destaques do Produto Tipo de Saída 2 x...mais

Fechar menu

Saiba mais sobre: "GF854S IFM - Sensor Indutivo de Segurança IFM Aplicações Móveis M12 6mm OSSD PNP"

Destaques do Produto

Tipo de Saída

2 x OSSD (PNP)

Distância de detecção

> 6 mm

Conexão

M12

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo de Segurança IFM GF854S M12 6mm OSSD PNP

O sensor indutivo de segurança GF854S da IFM é um componente de alta performance para detecção sem contato em aplicações móveis e industriais severas. Ele opera com saídas redundantes 2 x OSSD (PNP) para garantir máxima integridade em circuitos de segurança, com certificação SIL 2. Possui invólucro roscado M12 em latão e proteção robusta IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	GF854S
SIL	2
Saída	2 x OSSD (PNP)
Grau de proteção	IP65/67/68/69K
Conexão	M12, 4 pinos
Dimensões	M12 x 1, 60mm
Peso	86.8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de posição em máquinas móveis e ambientes industriais agressivos.
Sistemas que requerem interface de segurança 2 x OSSD (PNP).
Locais sujeitos a alta umidade ou lavagem (IP69K).
Automação de segurança nível PL d / SIL 2.

⚠ Considere outro se precisa de:

Detecção de materiais não metálicos (plásticos, fluidos não condutivos, madeira).
Aplicações que exijam SIL 3 ou PL e de segurança.
Instalação em locais onde o torque de aperto exceda 7 Nm.
Exposição a temperaturas fora da faixa -40...85 °C.

APLICAÇÕES E USO

Monitoramento de posições em maquinário agrícola e de construção (aplicações móveis).
Sistemas de segurança para controle de acesso ou detecção de fim de curso em linhas de montagem automotiva.
Equipamentos industriais expostos a lavagem frequente ou alta umidade.
Integração em sistemas de controle de segurança (PLC de segurança) que aceitam sinais 2x OSSD.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo de Segurança IFM GF854S M12 6mm OSSD PNP, verifique estes pontos:

Quando escolher este modelo

Utilize o GF854S se a aplicação exigir um sensor de alta confiabilidade (SIL 2) com invólucro metálico resistente M12 e se a interface de controle suportar entradas de segurança OSSD.

Quando buscar outra opção

Se a aplicação exigir detecção de distâncias superiores a 6 mm, detecção de alvos não metálicos ou se o controlador não for compatível com sinais de segurança 2x OSSD, avalie sensores indutivos padrão ou sensores capacitivos.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de produto	Sensor indutivo de segurança	Identificação técnica
Aplicação	Aplicações móveis e difíceis	Uso pretendido

Dados elétricos
Tensão de operação	8...32 V DC	Faixa de operação
Consumo de corrente	< 20 mA	Operação
Classe de proteção	III	Segurança elétrica

Entradas/Saídas
Saída	2 x OSSD (A1 e A2)	Função de segurança
Tipo de saída	PNP	Sinalização
Corrente de saída constante	50 mA	Limite de carga

Faixa de medição
Alcance	> 6 mm	Distância nominal
Histerese	1...10 % de Sr	Precisão de detecção

Tempos de reação
Tempo de resposta	5 ms	Resposta de segurança
Tempo de risco	100 ms	Segurança funcional

Condições ambientais
Grau de proteção	IP 65/67/68/69K	Proteção ambiental
Temperatura ambiente	-40...85 °C	Operação

Dados mecânicos
Dimensões	M12 x 1 / L = 60 mm	Geometria
Torque de aperto	7 Nm	Montagem mecânica

COMPATIBILIDADE

Comunicação

• Sem comunicação digital (Hardwired/OSSD)

Conexões

Elétrica M12, 4 pinos, codificação A

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes externos ou móveis	✓	O sensor possui proteção IP69K e faixa estendida de temperatura, sendo projetado para tais condições.
Interface com PLC de segurança	✓	As saídas 2 x OSSD são compatíveis com a maioria dos módulos de entrada de segurança padrão.
Detecção de alvos não metálicos	✗	A tecnologia indutiva requer um alvo metálico condutor para o fechamento do circuito magnético.

INSTALAÇÃO

Como instalar o Sensor Indutivo de Segurança IFM GF854S M12 6mm OSSD PNP

Verifique a compatibilidade da tensão de alimentação (8-32 V DC).
Rosqueie o sensor no suporte de montagem utilizando as porcas fornecidas.
Aperte as porcas com torque máximo de 7 Nm para garantir estabilidade.
Conecte o conector M12 de 4 pinos, garantindo a vedação correta (IP69K requer tomada ifm).
Alinhe a face ativa em relação ao alvo metálico dentro da distância de detecção.
Verifique o acendimento dos 4 LEDs amarelos para confirmar o funcionamento e alinhamento.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou apresenta erro constante.	Face ativa suja ou coberta por detritos metálicos.	Limpar a face ativa e verificar se o estado de comutação normaliza.
LEDs indicadores apagados.	Falha na alimentação (cabo partido ou tensão fora da faixa).	Medir a tensão entre os pinos 1 (L+) e 3 (L-) com multímetro.
O sinal de segurança não habilita a máquina.	Alvo metálico fora da distância de detecção segura (> 3mm).	Verificar se o alvo está posicionado dentro da zona de detecção de 6mm e zona de desligamento seguro < 3mm.
Erro de disparidade entre os canais OSSD.	Configuração incorreta do PLC de segurança.	Verificar o cabeamento e os diagnósticos de entrada do módulo de segurança.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor GF854S e para que ele serve?

O sensor GF854S é um sensor indutivo de segurança, projetado para detectar a presença de objetos metálicos sem contato, servindo para monitoramento de posições seguras em máquinas e aplicações móveis.

Quais são as especificações técnicas mais relevantes deste sensor?

Ele possui invólucro M12, alcance de detecção > 6 mm e saídas de segurança redundantes 2 x OSSD (PNP), sendo ideal para ambientes industriais exigentes.

O sensor GF854S detecta qualquer tipo de material?

Este modelo não é adequado para detectar objetos não metálicos, como plásticos ou madeiras, pois opera exclusivamente baseando-se em princípios de indução eletromagnética.

Para qual tipo de máquina este sensor não é indicado?

Não deve ser utilizado como dispositivo de segurança único em máquinas que exijam performance nível PL e superior (SIL 3) ou onde o tempo de resposta exceda os requisitos de segurança da norma da máquina.

Como diagnosticar falhas de detecção no sensor?

Se os LEDs indicadores não acenderem ou não houver sinal de saída mesmo com alvo presente, verifique a tensão de alimentação (8-32 V DC) e o alinhamento mecânico do sensor em relação ao alvo.

O que fazer se o sensor apresentar sinais intermitentes de comutação?

Sintomas como intermitência na detecção podem indicar contaminação na face ativa ou afrouxamento das porcas de fixação, exigindo limpeza e reaperto conforme torque máximo de 7 Nm.

Posso substituir um sensor indutivo comum pelo GF854S em circuitos de segurança?

O GF854S é um componente de segurança específico que atende SIL 2 e PL d, enquanto sensores indutivos padrão não oferecem as saídas de segurança OSSD necessárias para esses níveis de integridade.

Como decidir entre este sensor e outros sensores indutivos de segurança?

A escolha entre modelos de segurança depende da distância de detecção necessária, do formato da rosca e da classificação de segurança SIL exigida pelo projeto de automação.

Quais cuidados tomar durante a instalação?

Instale o sensor com as porcas de fixação inclusas, garantindo que a face ativa não sofra colisões mecânicas e que o cabo M12 esteja conectado conforme o diagrama de pinagem.

O que acompanha o sensor na embalagem?

O produto acompanha duas porcas de fixação para garantir a montagem mecânica correta em suportes ou placas de montagem.

GLOSSÁRIO TÉCNICO

OSSD

Output Signal Switching Device. Saídas de comutação de segurança que realizam autoteste cíclico para detectar falhas internas. (Ref.: 2 x OSSD)

SIL 2

Safety Integrity Level 2. Nível de integridade de segurança definido pela norma IEC 61508 que indica a probabilidade de falha por hora. (Ref.: SIL 2)

IP69K

Grau de proteção que indica resistência contra entrada de pó e alta pressão/temperatura de limpeza. (Ref.: Grau de proteção IP 69K)

PNP

Tipo de transistor de saída onde o sinal de comutação é positivo (+V). (Ref.: Função elétrica PNP)

Histerese

Diferença entre o ponto de comutação ao aproximar e ao afastar o objeto, garantindo estabilidade no sinal. (Ref.: Histerese 1...10 %)
