GF711S IFM - Sensor Indutivo de Segurança IFM Automação Industrial M12, 2xOSSD, PNP, IP67
IFM
GF711S

Sensor indutivo de segurança IFM GF711S com saída 2xOSSD, PNP e proteção IP67. Alta confiabilidade industrial, SIL 2 e design robusto em M12.

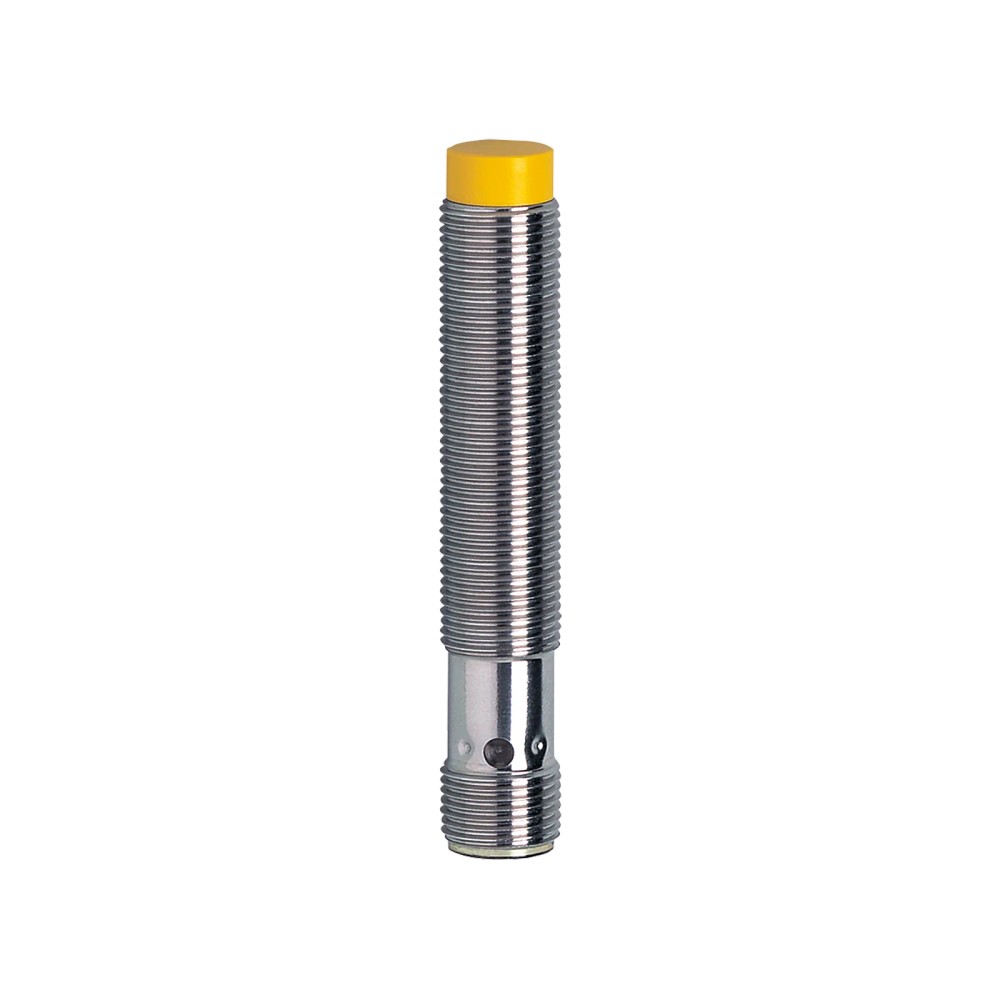

GF711S IFM - Sensor Indutivo de Segurança IFM Automação Industrial M12, 2xOSSD, PNP, IP67
Imagem meramente ilustrativa
GF711S IFM - Sensor Indutivo de Segurança IFM Automação Industrial M12, 2xOSSD, PNP, IP67
Imagem meramente ilustrativa

R$ 1.233,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Informação do fabricante Fabricado por: IFM
  • Enviado por: IFM
  • 60 meses de garantia do fabricante
  • GF711S
  • 4021179075121
  • 85365090
Descrição Opiniões do produto 0 Links
Destaques do Produto Tecnologia Indutivo...mais
Saiba mais sobre: "GF711S IFM - Sensor Indutivo de Segurança IFM Automação Industrial M12, 2xOSSD, PNP, IP67"

Destaques do Produto

Tecnologia
Indutivo de segurança
Alcance
0,5...4 mm
Saída
2 x OSSD, PNP
Conexão
M12, 4 pinos
Segurança
SIL 2; categoria 2, PL d
Proteção
IP65/IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo de segurança IFM GF711S, M12, 2 x OSSD, PNP, SIL 2, IP65/IP67

O IFM GF711S é um sensor indutivo de segurança para detectar alvos metálicos em aplicações de automação industrial. Possui alcance de 0,5 a 4 mm, duas saídas OSSD PNP e classificação SIL 2. Seu corpo roscado M12 x 1 tem 70 mm de comprimento e proteção IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo Sensor indutivo de segurança
Alcance 0,5...4 mm
Saídas 2 x OSSD (A1 e A2), PNP
Classificação de segurança SIL 2; categoria 2, PL d
Rosca e comprimento M12 x 1; 70 mm
Conexão elétrica Conector M12, 4 pinos, contatos dourados
Proteção do invólucro IP65 e IP67
Temperatura ambiente -25...70 °C; condições de vida útil conforme ficha técnica
Tensão de operação 19,2...30 V DC
Material do invólucro Aço inoxidável 1.4404 (316L) e PBT

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

  • Aplicações industriais que requerem detecção indutiva de segurança com duas saídas OSSD PNP.
  • Instalações cuja distância de detecção esteja dentro do alcance especificado de 0,5...4 mm e cuja alimentação esteja entre 19,2...30 V DC.
  • Montagens compatíveis com rosca M12 x 1 e instalação não embutida, observando as condições de montagem do fabricante.

⚠ Considere outro se precisa de:

  • Não selecionar quando a aplicação exigir alcance superior a 4 mm ou distância de desconexão segura superior a 6 mm.
  • Não selecionar para circuitos que exijam saída diferente de 2 x OSSD PNP ou alimentação fora de 19,2...30 V DC.
  • Não tratar IP65/IP67 como autorização para imersão permanente; validar exposição e condições específicas no datasheet.

APLICAÇÕES E USO

  • Aplicação declarada: automação industrial e tecnologia de segurança, para detecção indutiva conforme o alcance de 0,5...4 mm e os requisitos do sistema.
  • Possibilidade inferida: monitoramento de posição ou presença de alvos metálicos em máquinas, desde que a montagem, a distância de detecção, a alimentação e a avaliação das saídas OSSD atendam ao projeto.
  • Operação ambiental limitada à faixa de temperatura e aos demais limites ambientais especificados; não usar em ambiente com radiação ionizante, declarada como não permissível.
  • A ficha não especifica material ou geometria do alvo, fatores de redução por material, distância de montagem entre sensores nem aplicação em imersão permanente; validar esses pontos no datasheet e no projeto.

COMO ESCOLHER

Antes de comprar o Sensor indutivo de segurança IFM GF711S, M12, 2 x OSSD, PNP, SIL 2, IP65/IP67, verifique estes pontos:

Escolha o GF711S
Quando a aplicação exigir sensor indutivo de segurança com duas saídas OSSD PNP, alcance de 0,5...4 mm, alimentação de 19,2...30 V DC e conexão M12 de 4 pinos.
Considere outra especificação
Busque outra versão se a arquitetura elétrica exigir outro tipo de saída, mais alcance, outra conexão ou alimentação fora da faixa indicada. Confirme os requisitos do sistema de segurança e as condições de montagem no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto Sensor indutivo de segurança Categoria declarada para aplicação em tecnologia de segurança.
Marca IFM Fabricante indicado na ficha.
Modelo / SKU / part number GF711S Identificação do produto.
GTIN 4021179075121 Identificador comercial informado.
Aplicação informada Aplicações industriais / automação industrial Descrição de aplicação registrada na ficha.
Modo de operação Operação contínua (livre de manutenção) Descrição do modo de operação da ficha.
Dados de segurança
SIL SIL 2 Nível indicado na ficha; a integração deve ser validada no sistema completo.
Classificação de segurança ISO 13849-1:2015 categoria 2, PL d; IEC 61508 SIL 2; IEC 62061 SIL 2 Classificações declaradas pelo fabricante.
PFH 1,0E-07 1/h Probabilidade média de falha perigosa por hora declarada.
Vida útil TM (Mission Time) ≤ 175200 h (20 anos) Limite de vida útil informado; considerar as condições especificadas pelo fabricante.
Subfunção de segurança Condição segura em caso de desamortecimento correto Descrição da subfunção de segurança na ficha.
Distância de desconexão segura s(ar) 6 mm Valor especificado para desconexão segura.
Dados elétricos
Tipo de corrente DC Tipo de alimentação especificado.
Tensão de operação 19,2...30 V DC Faixa de operação declarada.
Consumo de corrente < 20 mA Consumo indicado na ficha.
Classe de proteção elétrica III Classe declarada pelo fabricante.
Tensão de isolação classificada 30 V Valor nominal informado.
Proteção contra inversão de polaridade Sim Proteção declarada.
Proteção contra curto-circuitos Sim Proteção declarada.
Proteção contra sobrecarga Não A ficha declara ausência de proteção contra sobrecarga.
Carga capacitiva máxima CL_max 20 nF Limite especificado.
Tensão de saída a 24 V Compatível com entradas tipos 1 e 2 conforme EN 61131-2 Condição declarada para a tensão de saída de 24 V.
Queda de tensão máxima da saída DC 2,5 V (30 mA) Valor especificado para a condição indicada.
Corrente máxima constante da saída DC 100 mA Limite máximo informado para a saída de comutação.
Saídas e conexão elétrica
Saídas 2 x OSSD (A1 e A2) Duas saídas de segurança discretas.
Função elétrica PNP Tipo de saída especificado.
Conexão elétrica 1 conector M12, codificação A, 4 pinos, contatos dourados Conexão elétrica descrita na ficha.
Interface de saída Interface tipo C, classe 1 Designação informada nos dados de saída.
Indicadores 1 LED verde de operação; 1 LED amarelo de sinal Elementos de indicação especificados.
Detecção e tempos
Alcance 0,5...4 mm Faixa de detecção declarada.
Tempo de resposta após requisito de segurança 1 ms Tempo especificado após o requisito de segurança.
Tempo de reação na aproximação na zona de liberação 1 ms Valor informado para essa condição de aproximação.
Tempo de risco 20 ms Tempo de resposta para falhas de segurança declarado.
Atraso máximo de disponibilidade 1000 ms Tempo máximo especificado até disponibilidade.
Compatibilidade eletromagnética e normas
Normas de produto IEC 60947-5-2; IEC 60947-5-3; EN 60947-5-3 Referências declaradas na ficha.
ESD EN 61000-4-2: 6 kV CD / 8 kV AD Níveis declarados para descarga eletrostática.
Imunidade HF irradiada EN 61000-4-3: 20 V/m Nível declarado.
Burst EN 61000-4-4: 2 kV Nível declarado.
AF conduzida EN 61000-4-6: 10 V Nível declarado.
Campo magnético EN 61000-4-8: 30 A/m Nível declarado.
Emissão EN 55011 classe B Classe declarada na ficha.
Resistência a choques e vibrações IEC 60947-5-2 Norma de referência informada para ensaios de resistência.
Condições ambientais
Grau de proteção IP65; IP67 Graus declarados; respeitar as condições de instalação e exposição do fabricante.
Temperatura ambiente -25...70 °C; vida útil ≤ 87600 h nessa faixa, ou 10...40 °C; vida útil ≤ 175200 h Condições de temperatura e vida útil indicadas na ficha.
Pressão do ar 80...106 kPa Faixa informada.
Umidade relativa máxima 5...95 % em curto período; 5...70 % duradoura Limites ambientais declarados.
Taxa de alteração de temperatura 0,5 K/min Limite informado.
Altitude máxima 2000 m acima do nível do mar Limite especificado.
Condição ambiental de aplicação Classe C conforme EN 60654-1; local de aplicação à prova de tempo Classificação registrada na ficha.
Nevoeiro salino Não A ficha não declara resistência a nevoeiro salino.
Radiação ionizante Não permissível Limitação expressa na ficha.
Dados mecânicos

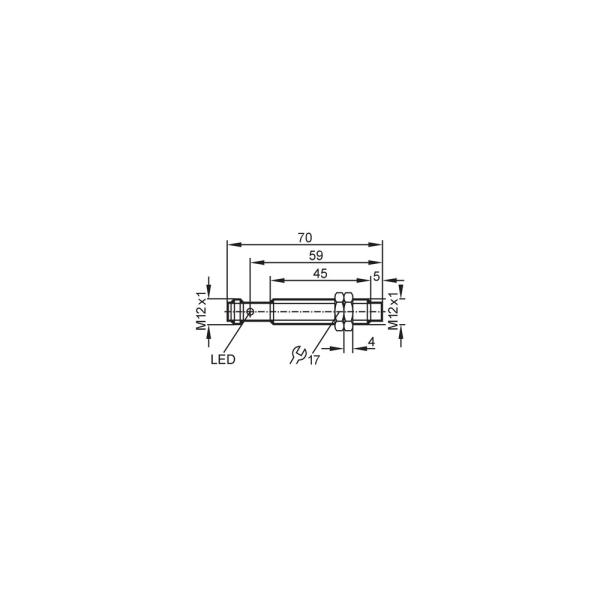

Designação da rosca M12 x 1 Dimensão mecânica de montagem.
Comprimento 70 mm Comprimento informado.
Montagem Não embutido Tipo de montagem declarado.
Materiais Aço inoxidável 1.4404 (316L) e PBT Materiais informados para o produto.
Peso 109,45 g Massa indicada nos dados do produto.
Acessórios incluídos 2 porcas de fixação Conteúdo incluído conforme a ficha.
Dados comerciais
Unidades por embalagem 1 peça Quantidade informada por embalagem.
NCM 8536.50.90 Código fiscal informado na ficha.

COMPATIBILIDADE

Comunicação

• Saídas discretas de segurança 2 x OSSD (A1 e A2), PNP; não há protocolo de comunicação especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 pinos com contatos dourados. Alimentação DC de 19,2...30 V; saída PNP. Verifique a pinagem no datasheet antes de conectar. Compatibilidade com entradas tipo 1 e 2 conforme EN 61131-2, indicada para a tensão de saída a 24 V.
Processo Conexão mecânica por corpo roscado M12 x 1, comprimento de 70 mm. Montagem não embutida. Não é uma conexão de processo para fluido.

Guia de Seleção Técnica

Cenário Status Motivo Técnico
Entrada de sistema de segurança compatível com duas saídas OSSD PNP e requisitos aplicáveis de SIL 2 ou categoria 2, PL d ✓ A ficha informa 2 x OSSD, PNP, SIL 2 e categoria 2, PL d. A adequação final depende do projeto e da validação do sistema completo.
Alimentação DC entre 19,2 e 30 V, com conector M12 de 4 pinos ✓ A faixa de tensão e a conexão elétrica constam na ficha técnica.
Instalação que requer montagem embutida ✗ A ficha especifica montagem não embutida.
Sistema que necessita de protocolo de comunicação industrial em rede ✗ A ficha especifica saídas OSSD discretas e não informa protocolo de rede.
Detecção a distância superior a 4 mm ✗ O alcance especificado é 0,5...4 mm.

INSTALAÇÃO

Como instalar o Sensor indutivo de segurança IFM GF711S, M12, 2 x OSSD, PNP, SIL 2, IP65/IP67

  1. Confirme no projeto os requisitos de segurança, a alimentação DC e a compatibilidade das entradas com duas saídas OSSD PNP.
  2. Verifique se a montagem mecânica aceita rosca M12 x 1, comprimento de 70 mm e instalação não embutida.
  3. Instale o sensor conforme o desenho do fabricante e mantenha a distância de detecção dentro da faixa especificada; consulte o datasheet para detalhes de montagem e alvo.
  4. Conecte o cabo ou componente correspondente ao conector M12 de 4 pinos, codificação A; confirme a pinagem no datasheet antes de energizar.
  5. Alimente dentro de 19,2...30 V DC e confira os indicadores de operação e sinal após a instalação.
  6. Valide o comportamento das duas saídas OSSD e a função de segurança no sistema completo antes de liberar a máquina.

ACESSÓRIOS

  • 2 porcas de fixação incluídas

PROBLEMAS COMUNS

Sintoma Possível causa Verificação
A máquina não reconhece a condição de segurança ou uma das saídas OSSD. Alimentação fora da faixa, ligação incorreta no conector ou incompatibilidade da entrada do controlador com saída PNP/OSSD. Meça a alimentação nos terminais dentro da faixa especificada, confira a pinagem no datasheet e monitore separadamente A1 e A2 conforme o procedimento de segurança da máquina.
O sensor não comuta quando o alvo se aproxima. Alvo fora do alcance especificado, montagem inadequada ou distância de detecção superior à faixa de 0,5...4 mm. Meça a distância e confira a montagem não embutida; compare as condições do alvo e da instalação com as orientações do fabricante.
Sinal instável ou intermitente durante a operação. Conexão elétrica intermitente, tensão de alimentação inadequada ou exposição ambiental fora dos limites especificados. Inspecione o conector M12 e o cabeamento, monitore a tensão durante a operação e compare temperatura, umidade e demais condições com a ficha.
O sensor permanece sem indicação de operação após energização. Ausência ou inversão da alimentação, conexão incorreta ou falha no circuito externo; a ficha informa proteção contra inversão de polaridade, mas não contra sobrecarga. Confirme tensão e polaridade no conector, revise o circuito e verifique se a carga respeita os limites elétricos declarados antes de substituir o sensor.

PERGUNTAS FREQUENTES

O que é o IFM GF711S e para que serve?
É um sensor indutivo de segurança para detecção em aplicações de automação industrial. Fornece duas saídas OSSD PNP e tem classificação SIL 2.
Com quais entradas e alimentação ele pode ser usado?
A ficha indica alimentação de 19,2...30 V DC e compatibilidade, a 24 V, com entradas tipos 1 e 2 conforme EN 61131-2. A integração das saídas OSSD deve ser validada com o controlador de segurança.
O que acompanha o produto?
A ficha informa duas porcas de fixação e uma peça por embalagem. Não lista cabo ou conector de acoplamento como itens incluídos.
Posso instalar o GF711S embutido?
Não: a ficha especifica montagem não embutida. Consulte o desenho e as instruções do fabricante para as condições de montagem.
Ele serve para detectar alvos a mais de 4 mm?
Não conforme o alcance especificado: a faixa informada é de 0,5...4 mm. Para distâncias superiores, selecione um sensor com alcance adequado.
O sensor funciona com um protocolo de rede industrial?
A ficha especifica saídas discretas 2 x OSSD PNP e não informa protocolo de rede. Se o sistema exigir comunicação em rede, verifique outra solução compatível.
O que verificar se uma saída OSSD não muda de estado?
Confira primeiro alimentação, pinagem M12 e ligação da entrada do controlador. Depois monitore A1 e A2 separadamente e valide distância e montagem conforme o datasheet.
O que pode causar comutação instável?
Pode decorrer de conexão intermitente, tensão inadequada ou condições ambientais fora dos limites especificados. Inspecione o conector e meça a alimentação durante a operação antes de substituir o sensor.
Preciso comprar um kit ou o sensor já vem com cabo?
A ficha lista uma peça e duas porcas de fixação, mas não informa cabo incluído. Verifique a necessidade de cabo ou conector M12 compatível separadamente.
Quais cuidados devo ter ao instalar e usar o sensor?
Respeite a montagem não embutida, use a conexão M12 de 4 pinos e confirme a pinagem no datasheet. Valide a função de segurança no sistema completo antes de operar a máquina.

GLOSSÁRIO TÉCNICO

OSSD
Saída de comutação de sinal de segurança; neste produto há duas saídas identificadas como A1 e A2.
PNP
Tipo de saída eletrônica especificado para o sensor.
SIL
Nível de integridade de segurança declarado para a função do produto, conforme norma aplicável.
PL d
Nível de desempenho declarado na classificação de segurança do produto.
Distância de desconexão segura s(ar)
Distância especificada na ficha para a desconexão segura do sensor.
