- Referência do fabricante: G1502S
- EAN: 4021179252997
- NCM do produto: 85365030
Destaques do Produto
Tipo
Relê de...mais
Saiba mais sobre: "G1502S IFM - Relê de Segurança IFM Controle de tempo Montagem DIN"
Destaques do Produto
Tipo
Relê de Segurança
Montagem
Trilho DIN
Funcionalidade
Temporizado
Conexão
Terminais de parafuso
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o G1502S IFM - Relê de Segurança IFM Controle de tempo Montagem DIN

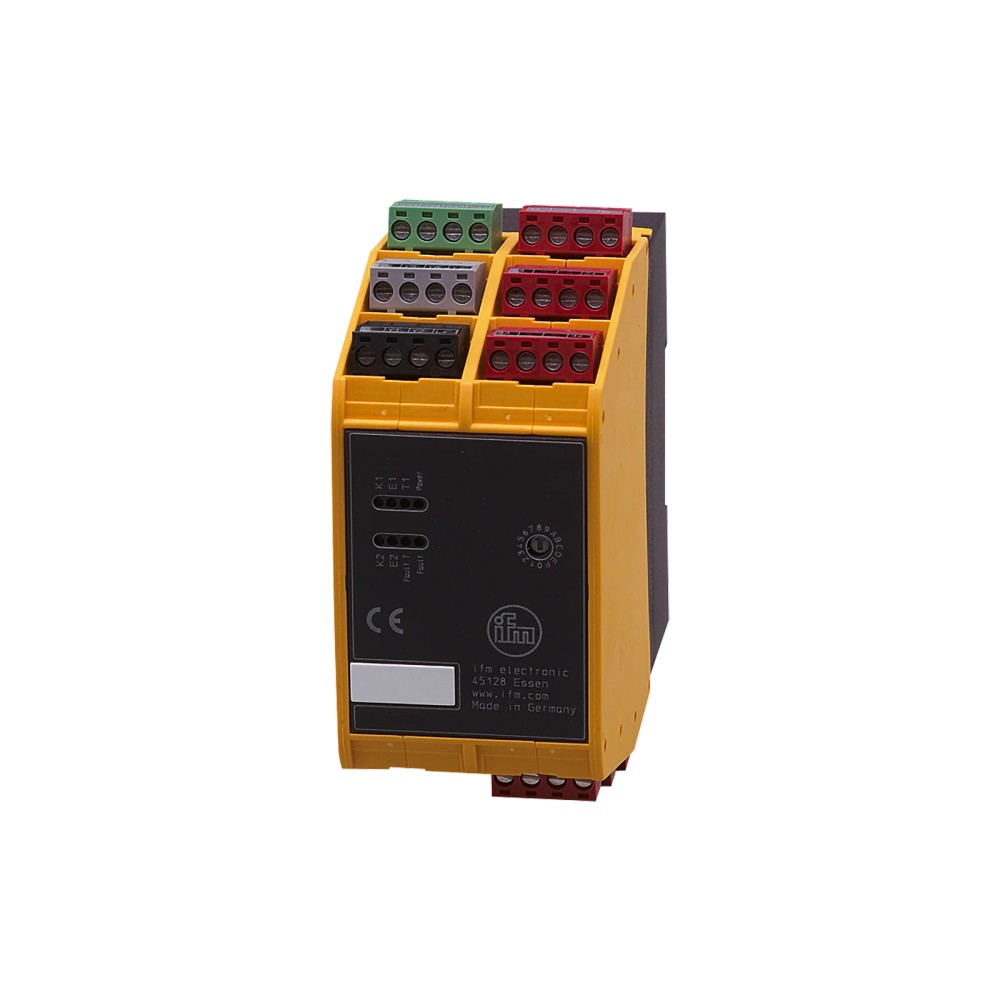

O Relê de Segurança IFM G1502S é um dispositivo de monitoramento de segurança industrial equipado com interruptor rotativo para controle de tempo de retardo. Projetado para montagem em trilho DIN, ele garante a integridade de circuitos críticos de parada. Conta com conexão via terminais Combicon, sendo a solução para automação que requer temporização precisa.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | G1502S |
| Marca | IFM |
| Categoria | Tecnologia de segurança |
| Dimensões | 114 x 50 x 105 mm |
| Montagem | Trilho DIN |
| Função | Tempo de retardo |
| Certificações | CE, cULus, TÜV |
| Conexão | Combicon com parafuso |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Painéis elétricos com trilho DIN padrão 35mm.
- Sistemas de segurança que necessitam de retardo de tempo programável via interruptor rotativo.
- Circuitos que utilizam terminais de parafuso para assegurar conexões firmes em ambientes industriais.
⚠ Considere outro se precisa de:
- Ambientes com excesso de vibração sem suporte adequado no trilho DIN.
- Conexões elétricas que utilizem bitolas de fio fora das especificações do conector Combicon.
- Aplicações que exijam integração direta com redes fieldbus (Protocolos de comunicação).
APLICAÇÕES E USO
- Monitoramento de circuitos de parada de emergência em máquinas industriais.
- Sistemas que exigem parada retardada após o acionamento do dispositivo de segurança.
- Proteção de portas de acesso em células de manufatura.
COMO ESCOLHER
Antes de comprar o G1502S IFM - Relê de Segurança IFM Controle de tempo Montagem DIN, verifique estes pontos:
Quando escolher o G1502S
Utilize este modelo quando o projeto demandar um relê de segurança com função de retardo de tempo ajustável e montagem padrão trilho DIN 35mm.
Quando evitar
Evite este modelo se a aplicação necessitar de comunicação via protocolo digital (como Profinet ou IO-Link) ou se o espaço físico disponível for inferior às dimensões de 114x50x105mm.
ESPECIFICAÇÕES TÉCNICAS
| Dados Gerais | ||
|---|---|---|
| Modelo | G1502S | Identificador do fabricante para a série de relês com temporizador |
| Peso | 537.32 g | Peso do componente para fins de cálculo de carga em painel |
| Dados Mecânicos | ||
|---|---|---|
| Montagem | Trilho DIN | Padrão de fixação mecânica industrial |

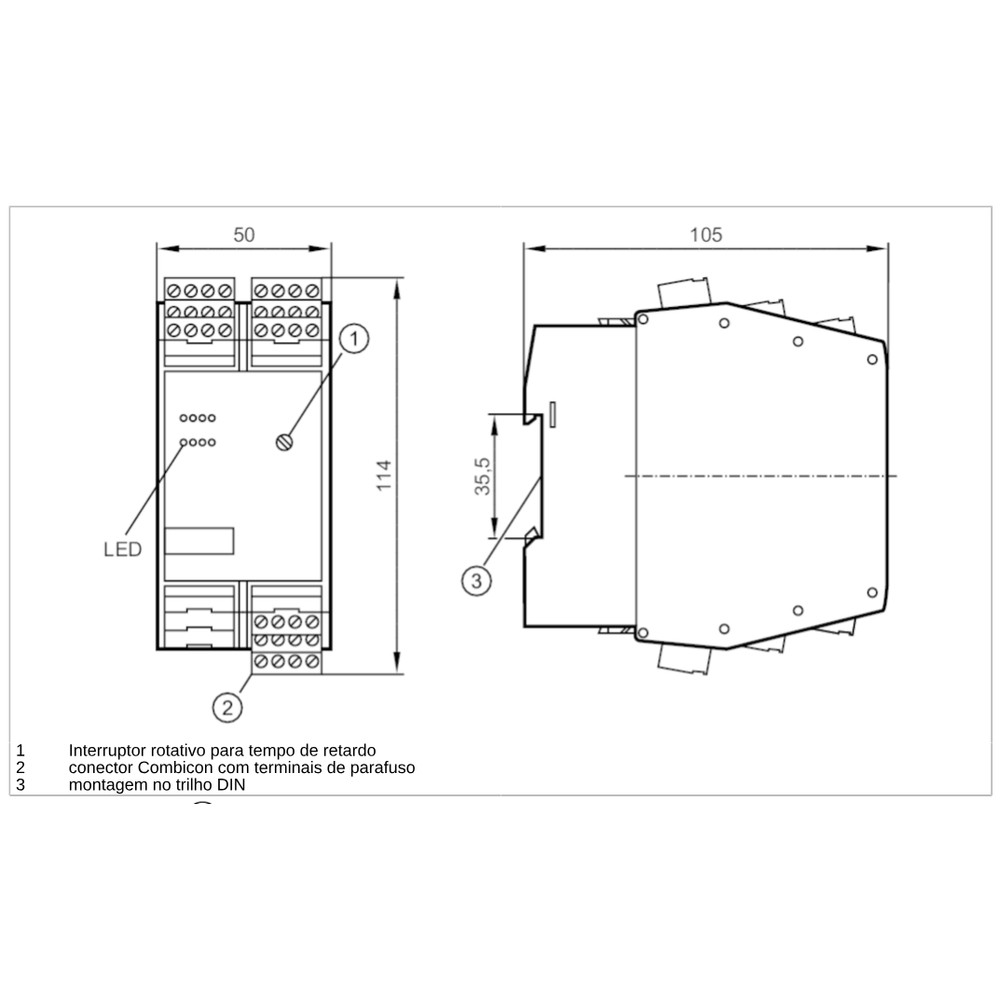

| Dimensões | 114 x 50 x 105 mm | Espaço físico necessário para instalação |
| Tipo de Conector | Combicon com terminais de parafuso | Interface de conexão elétrica para condutores |
| Dados Operacionais | ||
|---|---|---|
| Função | Temporização (retardo) | Recurso de ajuste para tempo de atraso via interruptor rotativo |
| Certificações | CE, cULus Listed, TÜV NORD | Conformidade técnica internacional para segurança |
COMPATIBILIDADE
Comunicação
Conexões
Elétrica
Conector Combicon com terminais de parafuso
Processo
N/A
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Monitoramento de parada de emergência simples | ✓ | O relê é projetado especificamente para esta função de segurança. |
| Aplicações com integração em rede industrial (Fieldbus) | ✗ | O dispositivo funciona através de lógica hardwired e não possui interface de comunicação digital. |
INSTALAÇÃO
Como instalar o G1502S IFM - Relê de Segurança IFM Controle de tempo Montagem DIN
- Desenergize o sistema antes de qualquer manuseio.
- Fixe o relê no trilho DIN 35mm até ouvir o clique de travamento.
- Conecte os cabos de segurança nos bornes superiores conforme o esquema.
- Realize o cabeamento da fonte de alimentação nos terminais designados.
- Ajuste o tempo de retardo no interruptor rotativo frontal conforme a necessidade do projeto.
- Verifique as conexões e energize para teste de funcionalidade.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O relê não arma ou desarma inesperadamente. | Curto-circuito ou falha no aterramento. | Verificar a continuidade e isolamento da fiação de entrada conforme esquema elétrico. |
| O tempo de retardo não condiz com o ajuste no interruptor. | Falha na temporização configurada. | Reajustar o interruptor rotativo e confirmar a precisão da fonte de alimentação. |
| Interrupções intermitentes no circuito de segurança. | Conexão de parafuso frouxa. | Reapertar todos os parafusos do conector Combicon. |
| Dano ou travamento dos contatos internos. | Sobrecarga nos contatos de saída. | Verificar se a carga aplicada na saída está dentro dos limites nominais do datasheet. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o relê de segurança IFM G1502S e qual sua função principal?
O G1502S é um relê de segurança da IFM projetado para monitoramento de circuitos de parada de emergência, portas de segurança e outros dispositivos em sistemas de automação industrial, contando com temporização ajustável.
O que acompanha o produto na embalagem?
O equipamento acompanha o relê de segurança, sendo compatível com montagem em trilho DIN e utilizando conectores Combicon com terminais de parafuso para a conexão elétrica.
Este relê de segurança pode ser utilizado em redes industriais como PROFINET?
O relê G1502S não é adequado para aplicações que exijam comunicação via protocolos de rede industrial como PROFINET ou EtherCAT, pois é um dispositivo de segurança baseado em lógica de hardware.
Posso utilizar este relê como um substituto para um CLP?
Não, este modelo é um componente de segurança dedicado (safety switch gear). Ele não substitui controladores de lógica programável (CLP) ou módulos de processamento complexos que requerem integração de dados em software.
O relê não arma o circuito, o que pode ser?
Se o sistema não armar ou não permitir o fechamento do circuito de segurança, verifique primeiro a integridade dos sensores de entrada e a presença de falhas no cabeamento, que são as causas mais comuns.
Por que o relê está apresentando cliques intermitentes?
O sintoma de 'chattering' ou clique intermitente nos contatos pode indicar uma falha no monitoramento de canais cruzados ou um curto-circuito na fiação externa; verifique as conexões conforme o diagrama elétrico.
Devo optar pelo G1502S ou por um relê de acoplamento comum?
O G1502S é indicado para sistemas que exigem parada com retardo de tempo, sendo mais específico e funcional para segurança crítica do que relês de acoplamento padrão.
Como decidir entre diferentes modelos de relês de segurança IFM?
A escolha entre modelos deve ser baseada na necessidade de temporização e no número de contatos de segurança requeridos; verifique o datasheet para garantir que os níveis de PL/SIL atendem à sua categoria de risco.
Quais cuidados tomar na instalação?
Certifique-se de que o trilho DIN esteja fixado firmemente e que a conexão elétrica utilize terminais de parafuso torqueados adequadamente para evitar oxidação ou mau contato conforme o manual.
Como funciona o faturamento deste produto?
O faturamento é realizado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência oficial do equipamento.
GLOSSÁRIO TÉCNICO
Relê de Segurança (Safety Relay)
Componente destinado a monitorar dispositivos de segurança e interromper o circuito em caso de falha ou acionamento (Ref.: Categoria de segurança).
Trilho DIN
Padrão de suporte metálico (35mm) utilizado para montagem de componentes em painéis elétricos (Ref.: Norma DIN).
Conector Combicon
Tipo de conector industrial com terminais de parafuso que facilita a desconexão rápida e manutenção (Ref.: Conexão elétrica).
Retardo de tempo
Função que introduz um atraso programado na atuação ou desatuação do relê (Ref.: Interruptor rotativo).
TÜV NORD
Organismo de certificação independente que valida a conformidade técnica dos componentes de segurança (Ref.: Certificações).
