Cabo de Ligação IFM EVW077 - Resistente a Solda

Pré-visualizar: EVW077 IFM - Cabo de Ligação IFM Aplicações de Solda 0,6m PUR M12-M8

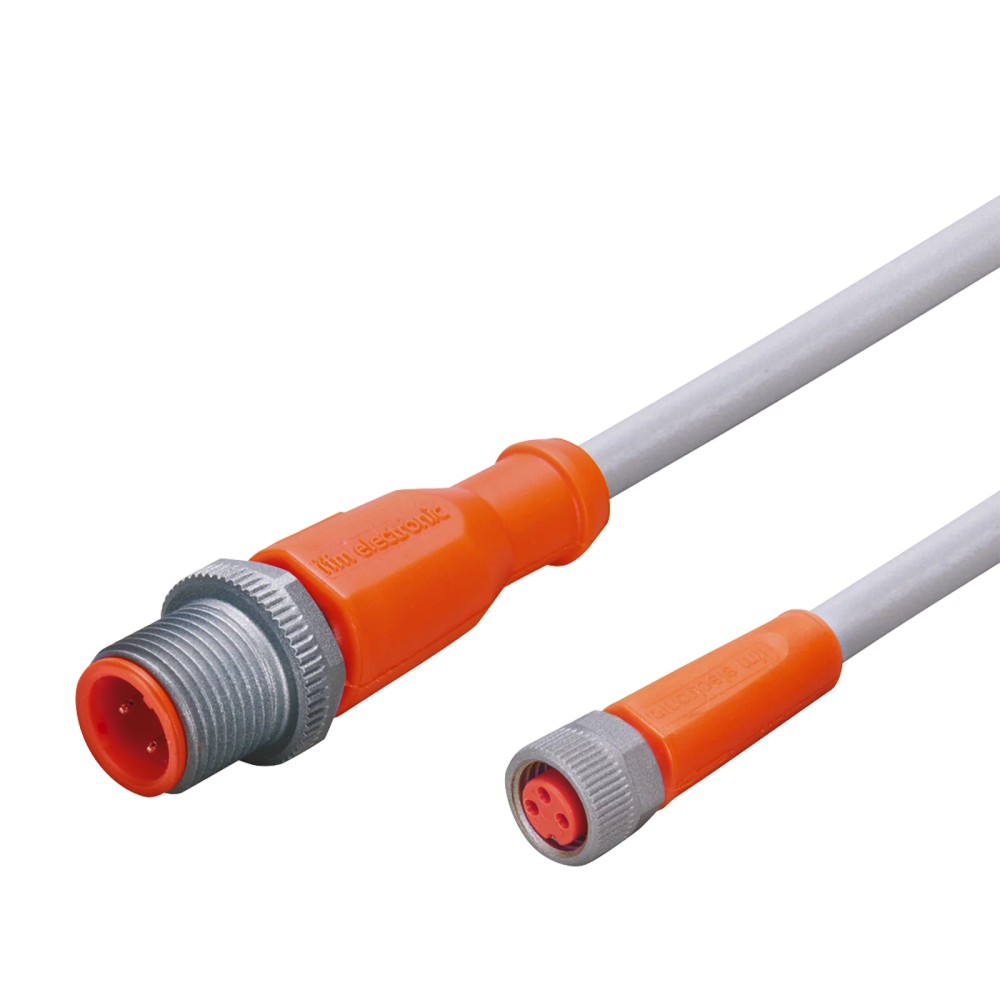

EVW077 IFM - Cabo de Ligação IFM Aplicações de Solda 0,6m PUR M12-M8

Imagem meramente ilustrativa

R$ 267,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVW077
EAN: 4021179269261
NCM do produto: 85444200

Destaques do Produto Comprimento 0,6 m...mais

Fechar menu

Saiba mais sobre: "EVW077 IFM - Cabo de Ligação IFM Aplicações de Solda 0,6m PUR M12-M8"

Destaques do Produto

Comprimento

0,6 m

Conexão A

M12 Reto

Conexão B

M8 Reto

Aplicação

Resistente a Solda

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVW077 IFM - Cabo de Ligação IFM Aplicações de Solda 0,6m PUR M12-M8

O cabo de ligação EVW077 da IFM, com 0,6m de comprimento, é projetado para operar em ambientes industriais exigentes, como aplicações de solda. Ele oferece alta resistência mecânica com revestimento em PUR, suportando mais de 2 milhões de ciclos de curvatura e esforço de torção. Com conectores M12 e M8, garante vedação robusta até o grau IP69K e operação segura em correntes de até 3A.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVW077
Comprimento	0,6 m
Grau de Proteção	IP65, IP67, IP68, IP69K
Resistência	Faíscas de solda
Capacidade Corrente	3 A
Tensão	< 50 V AC
Material	PUR
Temperatura	-25...90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes industriais com respingos de solda
Aplicações em robótica com movimentos constantes
Locais que exigem grau de proteção IP69K
Instalações que requerem cabos livres de halogênio e silicone

⚠ Considere outro se precisa de:

Ambientes com temperaturas superiores a 90°C
Aplicações que exijam conectores de 4 ou 5 pinos
Exposição a produtos químicos incompatíveis com revestimento PUR
Torque de aperto fora da faixa de 0,6 a 1,5 Nm no M12

APLICAÇÕES E USO

Soldagem robótica industrial
Automação que exige alta movimentação de cabos (cabo de arraste)
Ambientes com respingos de metais fundidos
Conexão de sensores de proximidade em linhas de montagem

COMO ESCOLHER

Antes de comprar o EVW077 IFM - Cabo de Ligação IFM Aplicações de Solda 0,6m PUR M12-M8, verifique estes pontos:

Quando escolher este modelo

Selecione o EVW077 quando a aplicação envolver exposição a faíscas de solda e exigir um cabo com alta flexibilidade mecânica em um comprimento de 0,6m.

Quando buscar outra opção

Busque outra versão caso necessite de um comprimento maior, configuração de pinos diferente (4 ou 5 pinos) ou se o ambiente de trabalho contiver químicos que degradam especificamente o poliuretano.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Comprimento	0,6 m	Comprimento físico do cabo
Revestimento	PUR	Material do invólucro do cabo
Esforço de torção	± 180 °/m	Resistência mecânica à torção
Ciclos de curvatura	> 2 Mio.	Capacidade de flexão dinâmica

Dados Elétricos
Tensão de operação	< 50 AC / < 60 DC [V]	Limite de tensão de trabalho
Capacidade de carga total	3 A	Corrente nominal máxima
Classe de proteção	III	Proteção elétrica

Condições Ambientais
Temperatura ambiente	-25...90 °C	Faixa de operação
Grau de proteção	IP 65; IP 67; IP 68; IP 69K	Proteção contra fluidos e partículas

COMPATIBILIDADE

Comunicação

• Sinal Analógico

• Sinal Digital (Ponto a ponto)

Conexões

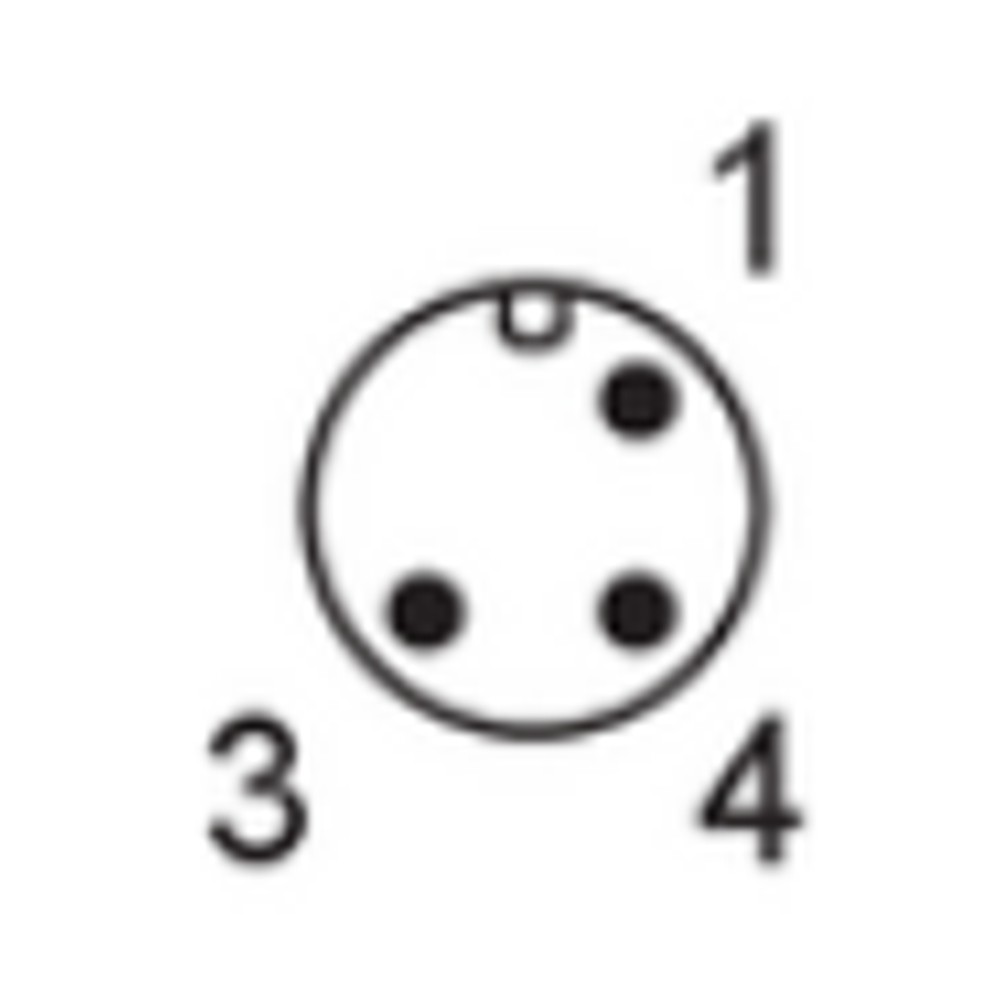

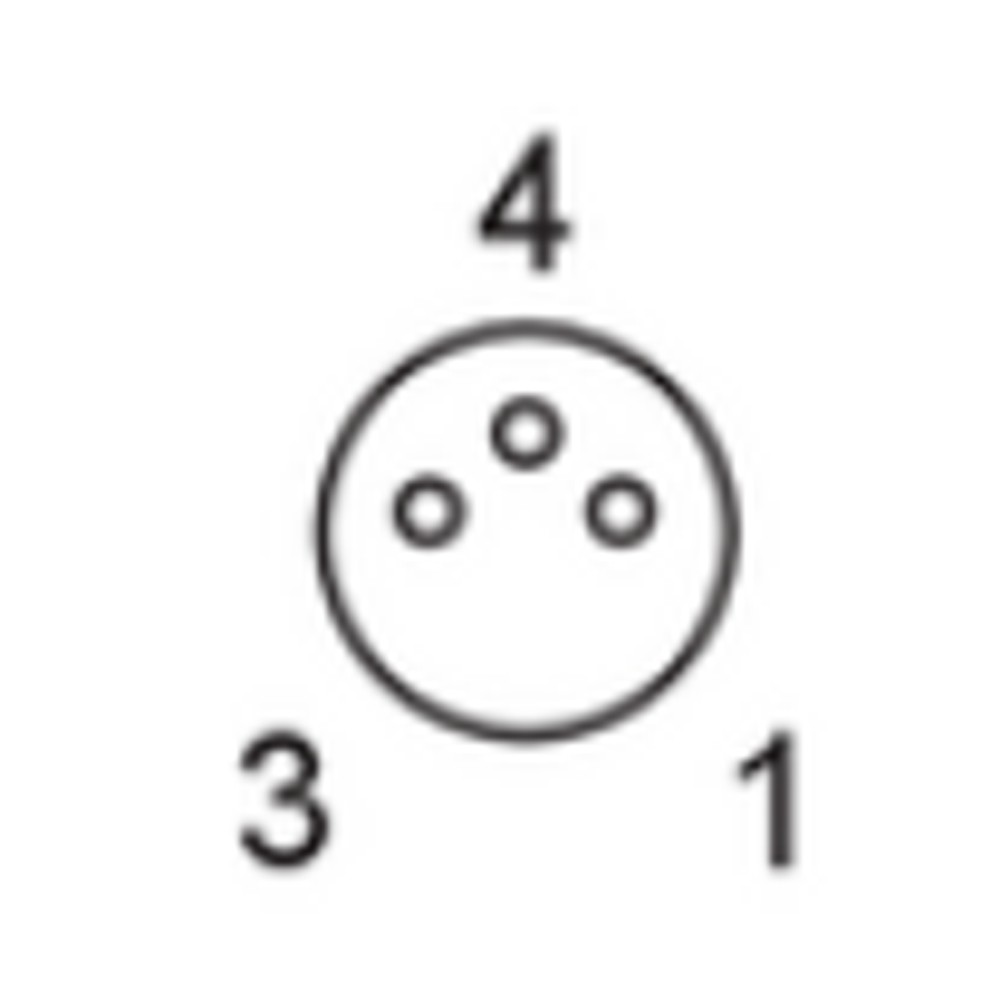

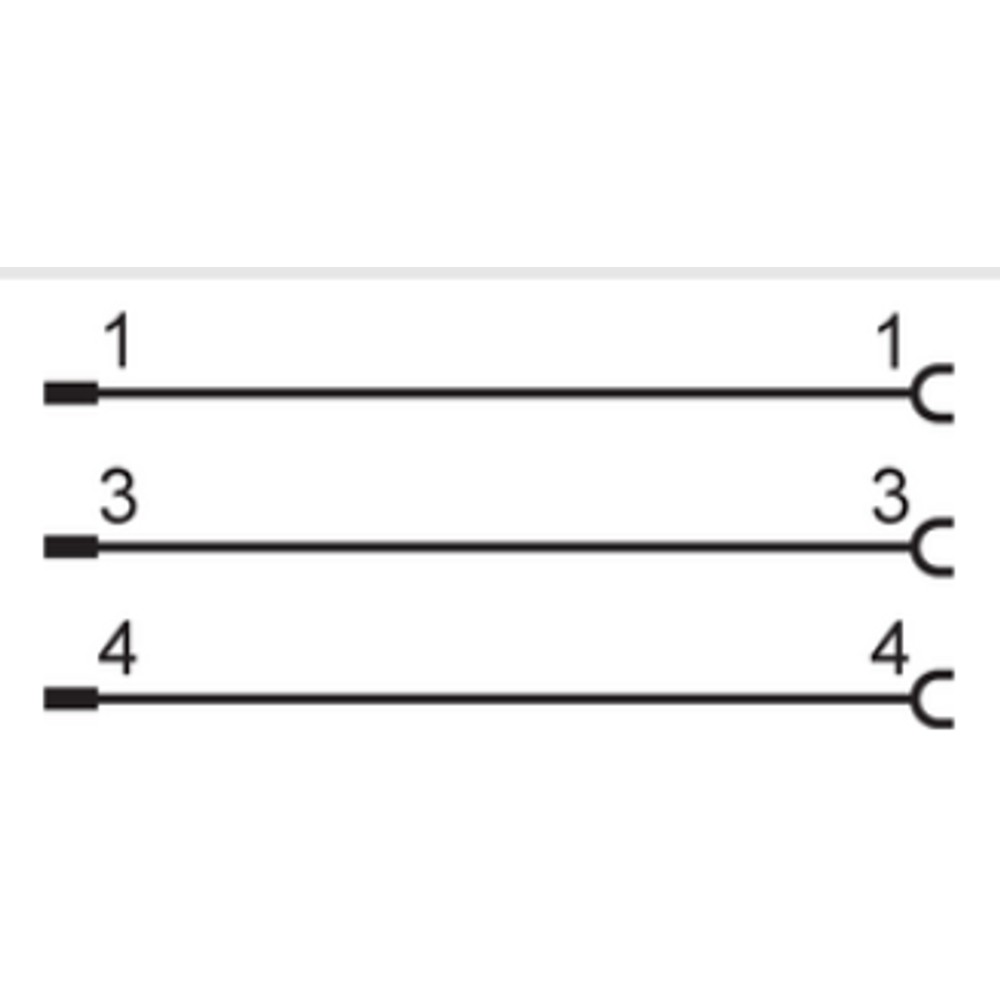

Elétrica 1 x M12 (3 pinos) para 1 x M8 (3 pinos), Codificação A

Processo M12 reto e M8 reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com respingos de solda	✓	O material de revestimento é desenvolvido especificamente para resistir a faíscas de solda.
Movimentação em esteira porta-cabos	✓	Suporta > 2 milhões de ciclos de curvatura e esforço de torção de ± 180°/m.
Conexão com sensores de 5 pinos	✗	O cabo é padronizado para 3 pinos (Codificação A).

INSTALAÇÃO

Como instalar o EVW077 IFM - Cabo de Ligação IFM Aplicações de Solda 0,6m PUR M12-M8

Verifique a compatibilidade dos conectores M12 e M8 com o equipamento.
Realize a limpeza dos contatos, garantindo que não haja resíduos.
Alinhe os pinos do conector M12 com a entrada do dispositivo.
Rosqueie o conector M12 manualmente até sentir resistência.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm no M12.
Repita o processo para o soquete M8 com torque de 0,3 a 0,5 Nm.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Perda de sinal intermitente	Aperto incorreto ou vibração excessiva	Verificar se o torque no conector está entre 0,6 e 1,5 Nm
Degradação da capa do cabo	Exposição a solventes químicos agressivos	Inspecionar visualmente o revestimento PUR quanto a rachaduras
Rompimento interno do condutor	Dobras com raio inferior ao especificado	Testar continuidade elétrica com multímetro
Oxidação nos contatos dourados	Falha na vedação interna	Verificar estado da vedação FKM e limpeza dos contatos

DOCUMENTAÇÃO TÉCNICA

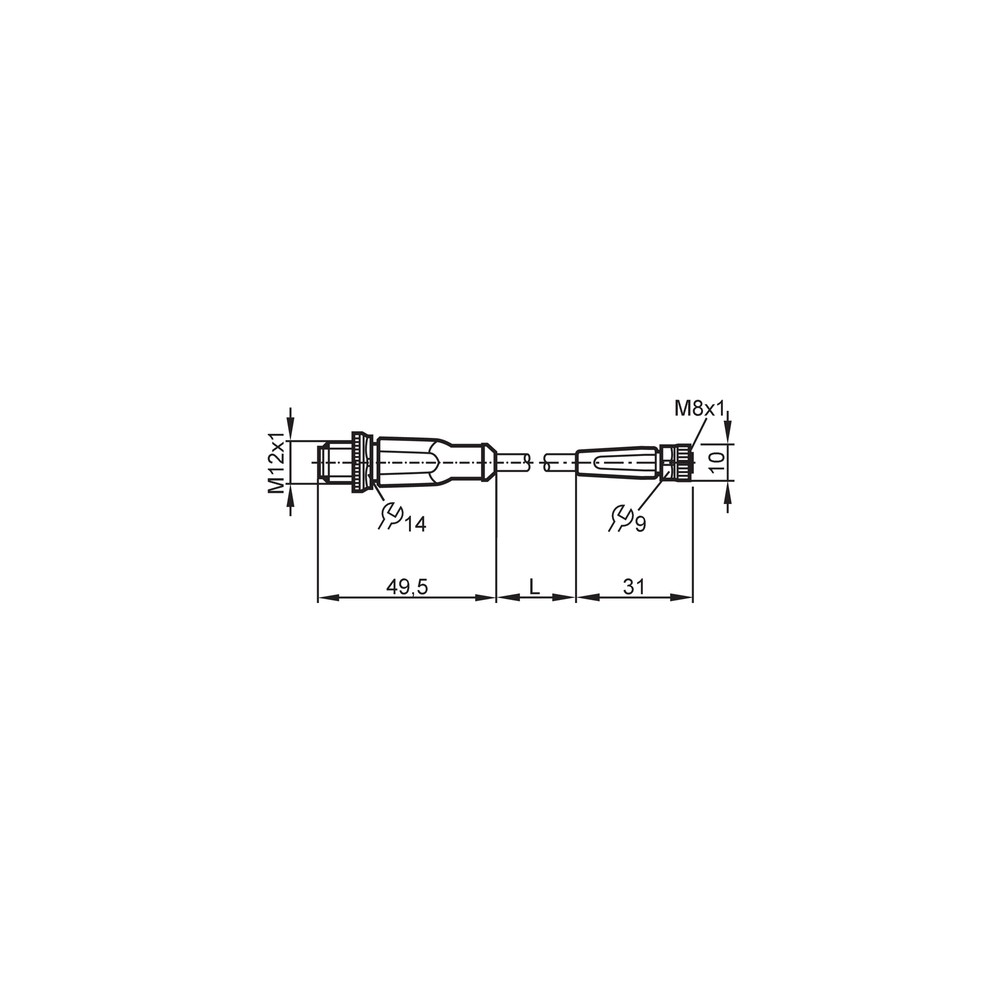

Datasheet Técnico EVW077 (Datasheet) Desenho em escala dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVW077 e qual a sua finalidade?

O EVW077 é um cabo de ligação de 0,6 metros projetado para conectar sensores e atuadores com interfaces M12 e M8 em ambientes industriais com presença de faíscas de solda.

O que vem na embalagem ao comprar este produto?

Este cabo acompanha apenas o componente físico, não incluindo conectores extras, adaptadores ou dispositivos de montagem adicionais.

Este cabo pode ser usado em conectores de 5 pinos?

Não, este cabo possui codificação A com 3 pinos. Ele não é compatível com dispositivos que utilizam codificação diferente ou configurações de 4 ou 5 pinos.

Existe alguma restrição de ambiente químico para este cabo?

O material de revestimento é poliuretano (PUR), que não é compatível com determinados solventes químicos ou ácidos fortes que degradam este tipo de polímero.

Como identificar se o cabo sofreu fadiga mecânica?

O sintoma típico é a perda intermitente de sinal ou falha de comunicação; a causa provável é o rompimento interno dos condutores por torção excessiva ou desgaste do cabo.

Por que o conector pode apresentar falha de vedação ou mau contato?

A causa comum é o aperto excessivo (além de 1,5 Nm para M12) ou insuficiente, causando oxidação. Verifique se a vedação FKM está íntegra e se o torque está na faixa especificada.

Devo escolher este cabo ou uma extensão personalizada?

Este produto é um cabo de interligação dedicado. A escolha deve considerar se o comprimento fixo de 0,6m atende à distância entre os pontos de conexão, evitando emendas desnecessárias.

Este cabo é adequado para braços robóticos em constante movimento?

Sim, ele é adequado para robótica devido à sua tolerância para dobras (mais de 2 milhões de ciclos) e esforço de torção de ± 180°/m.

Qual é o cuidado principal na instalação do conector?

A instalação exige apenas o rosqueamento manual seguido de ajuste final com chave dinamométrica para atingir o torque de aperto correto entre 0,6 e 1,5 Nm no M12.

Como garantir que este cabo atende às normas de resistência a solda?

O produto é fabricado pela IFM. A procedência é garantida pelo canal de fornecimento oficial, assegurando que as especificações técnicas de resistência a solda sejam atendidas conforme datasheet.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento externo do cabo, conhecido pela alta resistência mecânica, flexibilidade e resistência ao desgaste por fricção. (Ref.: Especificação do cabo)

Grau de Proteção IP69K

Nível de vedação que garante proteção total contra entrada de poeira e jatos de água de alta pressão e alta temperatura. (Ref.: Grau de proteção)

Codificação A

Padrão de pinagem e encaixe para conectores circulares que evita a conexão incorreta com dispositivos de funções diferentes. (Ref.: Conexão elétrica)

Esforço de torção

Capacidade do cabo de suportar torções repetitivas durante a operação dinâmica, especificado em ± 180°/m. (Ref.: Dados mecânicos)

Livres de Halogênio

Cabos fabricados sem elementos halogênios que, em caso de incêndio, não liberam gases tóxicos ou corrosivos. (Ref.: Característica especial)
