Cabo de Ligação IFM EVW032

Pré-visualizar: EVW032 IFM - Cabo de Ligação IFM Aplicações de Solda 3m M12 Reto/Angular 4 Pinos

EVW032 IFM - Cabo de Ligação IFM Aplicações de Solda 3m M12 Reto/Angular 4 Pinos

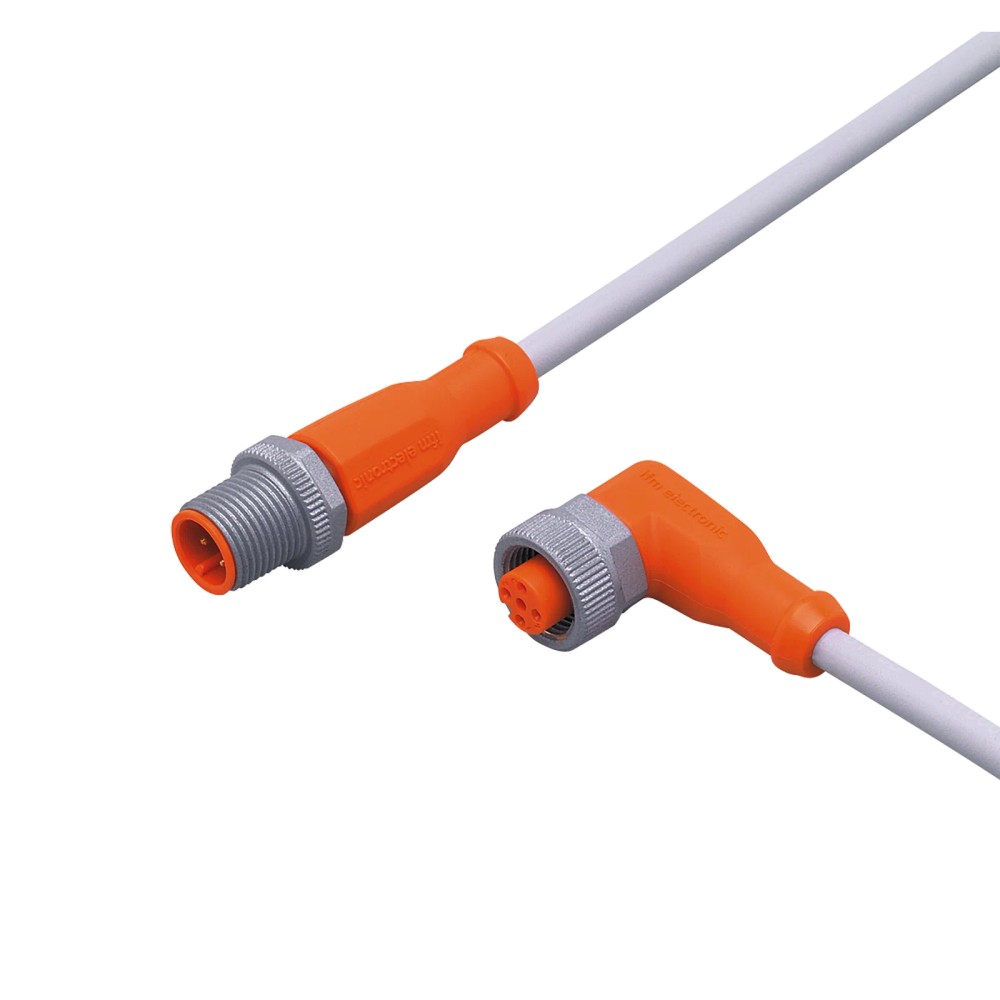

Imagem meramente ilustrativa

R$ 334,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVW032
EAN: 4021179242158
NCM do produto: 85444200

Destaques do Produto Comprimento 3 m...mais

Fechar menu

Saiba mais sobre: "EVW032 IFM - Cabo de Ligação IFM Aplicações de Solda 3m M12 Reto/Angular 4 Pinos"

Destaques do Produto

Comprimento

3 m

Configuração

M12 Reto / M12 Angular

Número de Pinos

Material

PUR (Sem Halogênio)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVW032 - M12 Reto/Angular 4 Pinos, 3m

O cabo de ligação ifm EVW032 é um componente robusto de 3 metros, projetado para interligação de sensores em ambientes exigentes. Com conectores M12 (reto e angular) e revestimento em PUR, é resistente a faíscas de solda e suporta mais de 2 milhões de ciclos de curvatura. Ideal para automação industrial onde durabilidade mecânica e vedação superior são requisitos fundamentais.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVW032
Marca	ifm
Comprimento	3 m
Grau de Proteção	IP 65/67/68/69K
Material	PUR
Tensão de Operação	< 250V AC / < 300V DC
Ciclos de Curvatura	> 2 milhões
Peso	127,9 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de solda robótica e automação industrial
Ambientes com necessidade de resistência a respingos de solda
Instalações móveis (esteiras porta-cabos) com deslocamentos horizontais
Ambientes industriais que exigem grau de proteção IP69K

⚠ Considere outro se precisa de:

Instalação com raio de curvatura inferior a 49 mm (10x o diâmetro do cabo)
Aplicações com tensão de operação superior a 250V AC / 300V DC
Uso em ambientes com alta exposição a agentes químicos que degradam poliuretano (PUR)
Uso para transmissão de dados que exijam cabos blindados (shielded) em ambientes com alto nível de ruído EMI

APLICAÇÕES E USO

Células de soldagem robótica
Máquinas-ferramenta com esteiras porta-cabos
Ambientes úmidos ou com lavagem frequente (IP69K)
Linhas de produção que exigem cabos isentos de silicone

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVW032 - M12 Reto/Angular 4 Pinos, 3m, verifique estes pontos:

Quando escolher o EVW032

Selecione este cabo quando o ambiente operacional envolver respingos de solda, alta movimentação cíclica (esteiras) e necessidade de vedação contra jatos de água (IP69K).

Quando buscar alternativas

Busque outras opções se o ambiente for de alta radioatividade, se precisar de distâncias superiores a 3 metros, ou se a aplicação exigir cabeamento blindado para eliminar interferência eletromagnética intensa (EMI).

ESPECIFICAÇÕES TÉCNICAS

Dados do Cabo
Material de revestimento	PUR	Material padrão para alta resistência mecânica em ambientes industriais.
Resistência a respingos de solda	Sim	Característica essencial para aplicação em células de soldagem.
Sem silicone e halogênio	Sim	Segurança para evitar contaminação em processos de pintura e conformidade ambiental.

Dados Elétricos
Tensão de operação (AC)	< 250 V AC	Limite máximo de tensão em corrente alternada.
Tensão de operação (DC)	< 300 V DC	Limite máximo de tensão em corrente contínua.
Corrente nominal	4 A	Capacidade máxima de carga suportada pelos condutores.

Dados Mecânicos e Conexão
Conector Lado 1	M12 reto, 4 pinos	Conexão de entrada/dispositivo.
Conector Lado 2	M12 angular, 4 pinos	Conexão de saída/painel com economia de espaço.
Acabamento dos contatos	Banhados a ouro	Melhoria na condutividade e proteção contra corrosão.
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Vedação contra umidade, poeira e alta pressão.

COMPATIBILIDADE

Comunicação

• Padrão 4 pinos (A-coded) para sinais digitais e analógicos standard

Conexões

Elétrica 4 x 0,34 mm²

Processo M12 padrão, codificação A (1x reto, 1x angular)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com respingos de solda	✓	O cabo é fabricado em PUR e possui construção específica para resistir a faíscas.
Aplicações de movimentação contínua (esteiras)	✓	Certificado para > 2 milhões de ciclos de curvatura.
Interferência eletromagnética (EMI) extrema	✗	Cabo não blindado; requer cabo com blindagem metálica para estes casos.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVW032 - M12 Reto/Angular 4 Pinos, 3m

Certifique-se de que a máquina esteja desligada para evitar curto-circuitos.
Limpe os contatos do sensor e do cabo antes da conexão.
Conecte a extremidade reta ao sensor e a angular à caixa de junção ou painel.
Rosqueie manualmente a porca de travamento até sentir resistência.
Finalize o aperto com ferramenta adequada, respeitando o limite de 0,6 a 1,5 Nm.
Verifique se o cabo está posicionado sem tensão mecânica excessiva nos pontos de conexão.

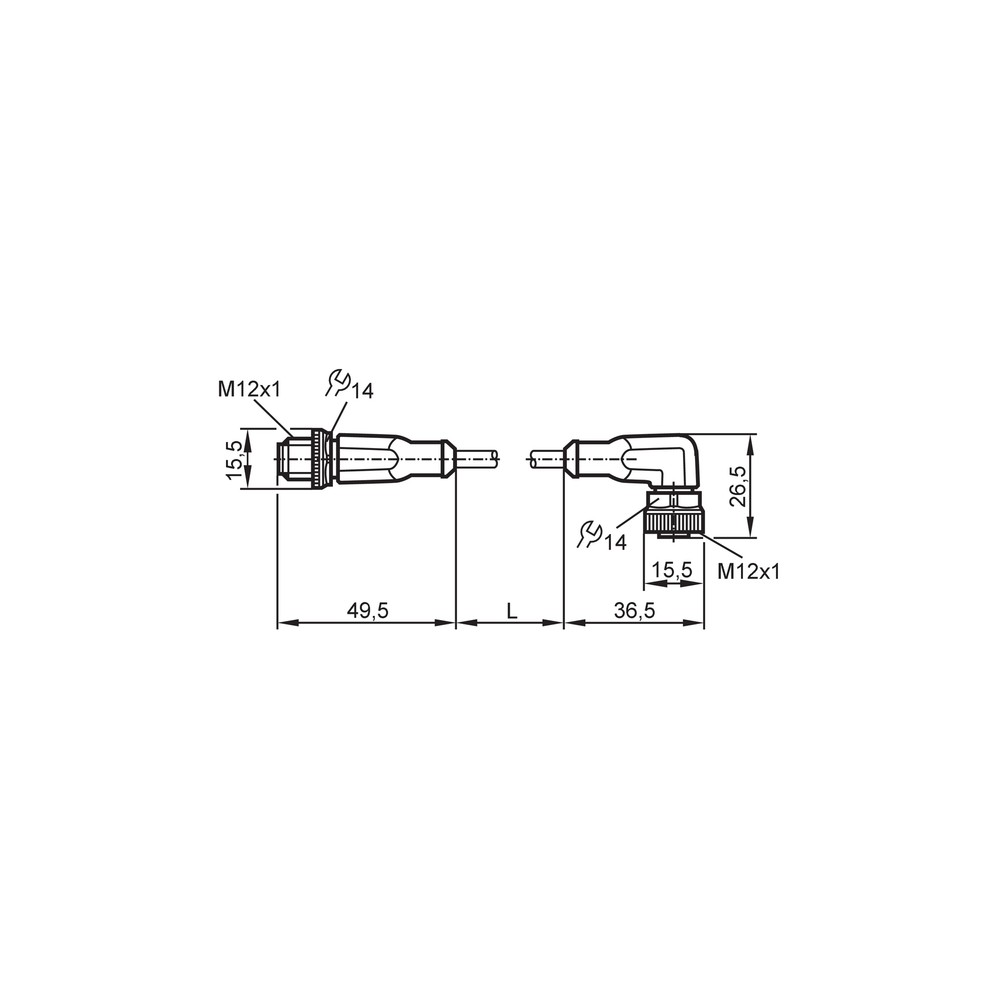

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conexão intermitente ou penetração de umidade no conector.	Uso de torque de aperto excessivo ou insuficiente fora da faixa de 0,6-1,5 Nm.	Verificar se o conector está firmemente assentado e inspecionar o estado da vedação FKM.
Quebra interna dos fios condutores e perda de sinal.	Dobras repetidas com raio inferior a 10x o diâmetro do cabo.	Inspecionar o caminho dos cabos na esteira para verificar se o raio mínimo de curvatura foi respeitado.
Degradação da capa externa (inchamento ou rachaduras).	Exposição indevida a solventes químicos não compatíveis com PUR.	Visualizar se há fissuras na capa do cabo durante a manutenção preventiva.
Queda de tensão ou sinal instável.	Acúmulo de contaminantes no pino de conexão.	Desconectar e verificar visualmente se há oxidação ou resíduos nos pinos banhados a ouro.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVW032 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo ifm EVW032 e qual sua principal finalidade?

O EVW032 é um cabo de ligação de 3 metros, com conectores M12 (reto e angular) de 4 pinos, desenvolvido especificamente para aplicações sob condições de solda.

Quais são as características técnicas que diferenciam este cabo?

Este cabo possui revestimento em PUR, é livre de halogênio e silicone, conta com contatos banhados a ouro e foi projetado para suportar até 2 milhões de ciclos de curvatura.

Este cabo pode ser utilizado em ambientes com radiação ionizante?

O produto não é adequado para aplicações onde ocorra radiação ionizante direta, pois o cabo especificado é 'não irradiado'.

Existem limitações de tensão para o uso deste cabo?

Não deve ser utilizado em aplicações que exijam conformidade para tensões superiores a 250V AC ou 300V DC.

O que pode causar uma falha de conexão intermitente no cabo?

Se houver perda de sinal ou intermitência, verifique se houve fadiga mecânica excessiva fora das especificações (raio de curvatura menor que 10x o diâmetro) ou se a porca de travamento está frouxa.

Como diagnosticar falhas no revestimento ou terminais do cabo?

Sintomas como oxidação prematura nos pinos ou falha no isolamento podem indicar exposição a agentes químicos incompatíveis, apesar do revestimento em PUR.

Devo escolher este modelo ou um cabo blindado para minha instalação?

Este cabo é um componente de ligação ponto-a-ponto para sensores M12, enquanto alternativas de maior comprimento ou com blindagem metálica (shield) devem ser consideradas para ambientes com alta interferência eletromagnética (EMI).

O cabo é vendido em kit ou unidade avulsa?

Este é um item unitário (1 peça); para instalações que exigem redundância ou múltiplos pontos de conexão, recomenda-se a aquisição de múltiplas unidades baseadas no layout da máquina.

Quais cuidados devo tomar durante a montagem do cabo?

Para a instalação, garanta que o torque de aperto da porca M12 esteja entre 0,6 e 1,5 Nm e respeite o raio de curvatura mínimo de 10x o diâmetro do cabo.

Como é a garantia e procedência deste cabo de ligação?

A procedência é garantida pela IFM ELECTRONIC LTDA., sendo que o faturamento e a logística são geridos diretamente pelo fabricante.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento externo do cabo, escolhido por sua alta resistência à abrasão, flexibilidade e durabilidade em ambientes oleosos e de solda.

Raio de curvatura

Distância mínima exigida para a dobra do cabo sem comprometer a integridade dos condutores internos. (Ref.: mín. 10 x diâmetro do cabo)

Codificação A

Padrão de pinagem do conector M12, amplamente utilizado para sensores e atuadores padrão em automação.

IP69K

Grau de proteção que assegura que o componente resiste à entrada de poeira e jatos de água de alta pressão e temperatura. (Ref.: DIN 40050-9)

Sem halogênio

Característica do material que não libera gases tóxicos ou corrosivos em caso de incêndio, atendendo normas de segurança ambiental.
