Cabo de Ligação IFM EVW031 M12

Pré-visualizar: EVW031 IFM - Cabo de Ligação IFM Aplicações de Solda M12 2m PUR

EVW031 IFM - Cabo de Ligação IFM Aplicações de Solda M12 2m PUR

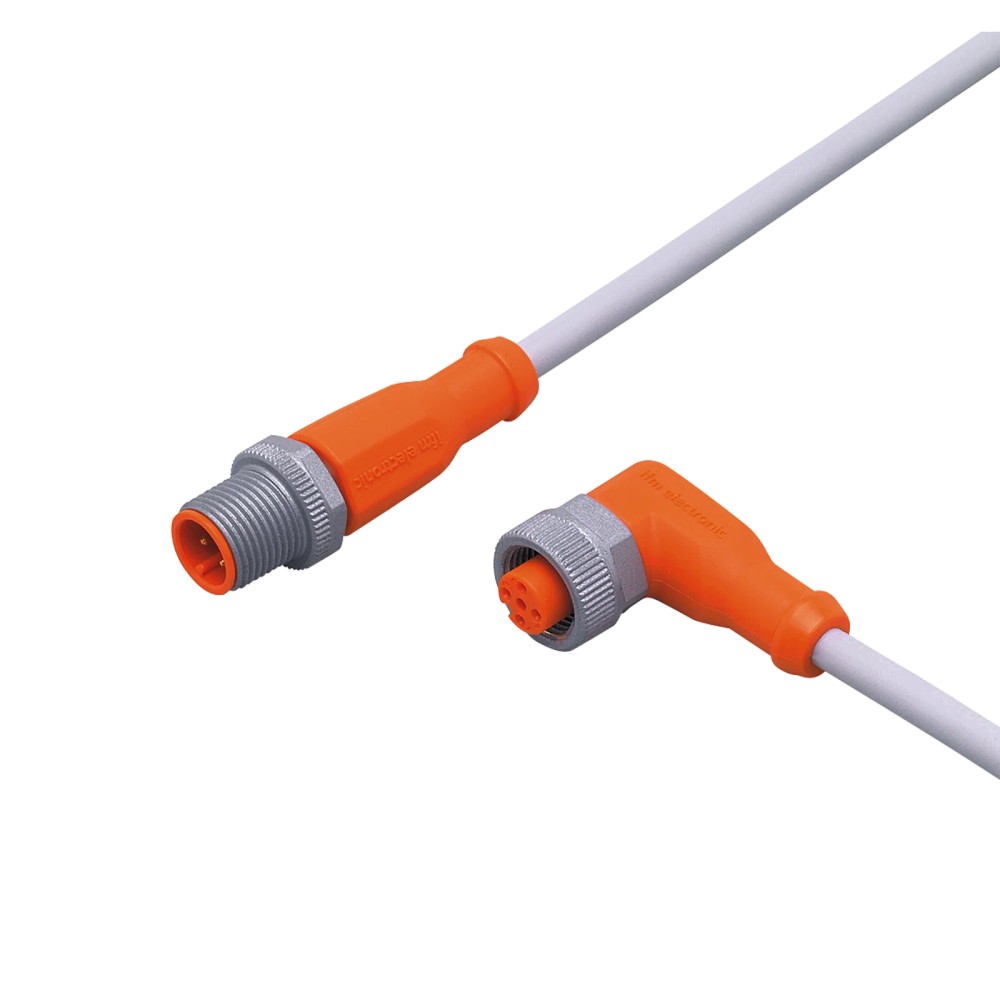

Imagem meramente ilustrativa

R$ 307,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVW031
EAN: 4021179242141
NCM do produto: 85444200

Destaques do Produto Comprimento 2 metros...mais

Fechar menu

Saiba mais sobre: "EVW031 IFM - Cabo de Ligação IFM Aplicações de Solda M12 2m PUR"

Destaques do Produto

Comprimento

2 metros

Tipo de Conexão

M12 Reto / Angular

Material

PUR (Poliuretano)

Aplicação Principal

Solda

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVW031 M12 2m PUR para Aplicações de Solda

O cabo de ligação IFM EVW031 é uma solução de conexão industrial M12 de 2 metros, projetada especificamente para ambientes com respingos de solda. Construído em PUR, é livre de silicone e halogênio, garantindo alta durabilidade e segurança. Suporta tensões de até 250V AC e possui grau de proteção IP69K, ideal para cenários de automação exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Referência	EVW031
Comprimento	2 m
Material	PUR
Grau de Proteção	IP 65, 67, 68, 69K
Corrente	4 A
Tensão AC/DC	250V / 300V
Sem Silicone/Halogênio	Sim
Tipo de Conector	M12 Reto / Angular

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de solda (resistente a faíscas)
Ambientes industriais com exigência de grau de proteção IP69K
Sistemas de automação com conexões M12 codificação A
Aplicações que exigem materiais sem halogênio e sem silicone

⚠ Considere outro se precisa de:

Aplicações com tensões superiores a 250V AC / 300V DC
Uso em submersão prolongada fora das especificações IP69K
Raio de curvatura menor que 49 mm (10x o diâmetro do cabo)
Ambientes com agentes químicos não compatíveis com PUR

APLICAÇÕES E USO

Células de soldagem robotizada e manual
Ambientes industriais com presença de cavacos e respingos
Sistemas de automação M12 que exigem cabos flexíveis e resistentes
Instalações que requerem conformidade com normas ambientais sem silicone/halogênio

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVW031 M12 2m PUR para Aplicações de Solda, verifique estes pontos:

Quando escolher este cabo

Escolha o modelo EVW031 quando a aplicação exigir resistência a respingos de solda, alta flexibilidade em ciclos de movimentação e vedação IP69K para ambientes agressivos.

Quando buscar outra alternativa

Busque outra solução caso necessite de cabos com comprimento superior a 2 metros, configurações de pinagem diferentes de 4 polos, ou materiais de revestimento com especificações distintas de resistência química.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Comprimento	2 m	Comprimento nominal do cabo
Material do revestimento	PUR	Material resistente a faíscas de solda
Diâmetro do cabo	4.9 mm	Dimensão externa do cabo

Dados Elétricos
Tensão de operação (AC)	< 250 V	Limite máximo de tensão AC
Tensão de operação (DC)	< 300 V	Limite máximo de tensão DC
Corrente por contato	4 A	Capacidade nominal de corrente

Condições Ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Níveis de vedação contra elementos externos
Temperatura de operação	-25...90 °C	Faixa de temperatura para operação móvel

COMPATIBILIDADE

Comunicação

• Sinais Digitais I/O

• Sinais Analógicos

Conexões

Elétrica 4 x 0,34 mm²

Processo M12 (Codificação A)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de Solda	✓	O material PUR é resistente a faíscas de solda e respingos metálicos.
Limpeza por jato de alta pressão	✓	Classificação IP69K garante vedação total contra jatos potentes de água.
Ambientes corrosivos	✗	Embora robusto, o PUR não é imune a todos os agentes químicos corrosivos industriais; consultar manual.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVW031 M12 2m PUR para Aplicações de Solda

Verifique a compatibilidade da porta do dispositivo com a conexão M12.
Insira o conector reto no dispositivo garantindo o alinhamento dos pinos.
Rosqueie a porca de bloqueio manualmente até sentir resistência.
Utilize ferramenta apropriada para aplicar o torque final de 0,6 a 1,5 Nm.
Conecte a extremidade angular na interface secundária do sistema.
Identifique o cabo utilizando os bocais inclusos para facilitar futuras manutenções.

ACESSÓRIOS

2 bocais de identificação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade ou falha intermitente na comunicação.	Torque de aperto insuficiente ou excessivo.	Inspecionar a vedação FKM e aplicar o torque entre 0,6 e 1,5 Nm.
Rompimento interno dos condutores elétricos.	Raio de curvatura excedido.	Verificar se o cabo está curvado abaixo do raio mínimo de 49mm.
Resistência de contato elevada ou falha de sinal.	Acúmulo de detritos nos contatos.	Limpar os contatos banhados a ouro com produto adequado para eletrônicos.
Degradação visual ou endurecimento do revestimento PUR.	Exposição a substâncias incompatíveis.	Verificar compatibilidade química do PUR com os agentes presentes no ambiente.

DOCUMENTAÇÃO TÉCNICA

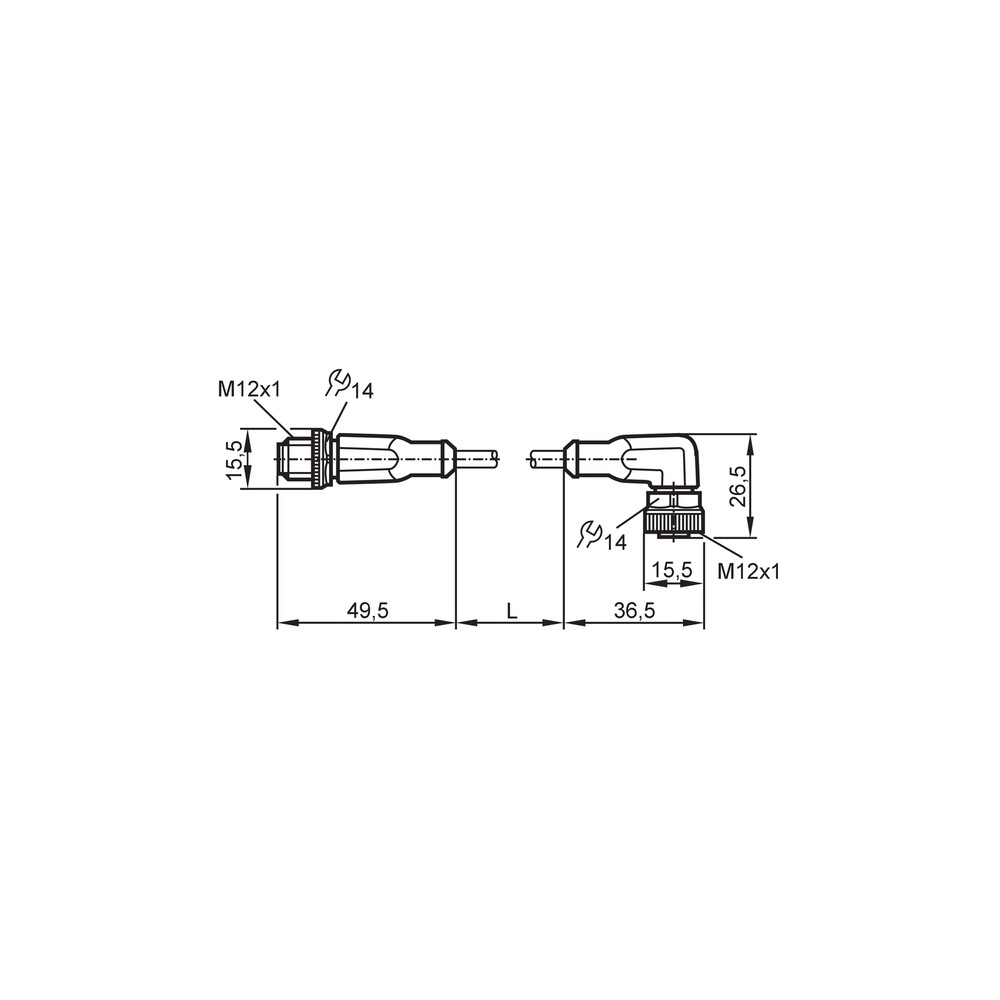

Datasheet Técnico EVW031 (Datasheet) Desenho Técnico e Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este cabo EVW031 e qual sua principal finalidade?

Este é um cabo de ligação industrial da linha IFM EVW031, projetado para conexão elétrica em ambientes com presença de respingos de solda, apresentando comprimento de 2 metros e conectores M12.

O que acompanha o cabo de ligação EVW031 na embalagem?

O cabo acompanha dois bocais de identificação de 30 mm, facilitando a organização e rastreabilidade em painéis ou máquinas complexas.

Existem limitações de tensão ou temperatura para este cabo?

Este cabo não deve ser utilizado em aplicações que excedam a tensão de operação de 250 V AC ou 300 V DC, nem em ambientes com temperaturas que ultrapassem os limites especificados de -25 a 90 °C.

Este cabo pode ser usado em qualquer tipo de movimento robótico?

O produto não é adequado para ambientes onde haja necessidade de flexibilidade extrema superior ao raio de curvatura mínimo de 10 vezes o diâmetro do cabo (4,9 mm).

O que pode indicar um problema técnico no cabo em operação?

Sintomas como queda intermitente de sinal ou comunicação falha podem indicar danos físicos ao revestimento em PUR ou contaminação nos contatos banhados a ouro.

Como posso verificar se o cabo está com defeito antes de trocá-lo?

Verifique a continuidade dos fios utilizando um multímetro e inspecione visualmente a integridade do conector e do revestimento do cabo quanto a cortes ou queimaduras de solda.

Devo optar por este cabo ou por um cabo padrão de PVC?

Este produto é um cabo de ligação pronto para uso, ideal para instalações fixas ou móveis limitadas que exigem resistência a faíscas de solda, sendo uma alternativa robusta a cabos padrão de PVC.

Este modelo é comparável a cabos M12 comuns de mercado?

A escolha depende da necessidade de resistência a solda; a linha EVW possui material PUR e vedação especial que cabos padrão de automação simples não oferecem.

Qual o cuidado principal na instalação física deste cabo?

O aperto dos conectores M12 deve seguir o torque recomendado entre 0,6 a 1,5 Nm para garantir a vedação IP69K e o contato elétrico adequado.

Qual a procedência e garantia de qualidade deste item?

A origem é da marca ifm electronic, e este produto é focado em aplicações de MRO e automação industrial, mantendo especificações rigorosas conforme datasheet do fabricante.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo de alta resistência mecânica e química, ideal para ambientes industriais agressivos. (Ref.: Material)

IP69K

Grau de proteção que assegura resistência contra a entrada de poeira e jatos de água de alta pressão e temperatura. (Ref.: Grau de proteção)

Sem Halogênio

Característica do material que evita a emissão de gases tóxicos em caso de combustão, aumentando a segurança em incêndios. (Ref.: Sem halogênio)

Codificação A

Padrão de pinagem M12 para sensores e atuadores, garantindo compatibilidade mecânica de encaixe. (Ref.: Conector lado 1/2)

Torque de aperto

Força aplicada na porca do conector para garantir a estanqueidade da conexão. (Ref.: Máx. torque de aperto)
