Cabo de Ligação IFM EVW030 M12

Pré-visualizar: EVW030 IFM - Cabo de Ligação IFM Aplicações de Solda M12 1m PUR Resistente

EVW030 IFM - Cabo de Ligação IFM Aplicações de Solda M12 1m PUR Resistente

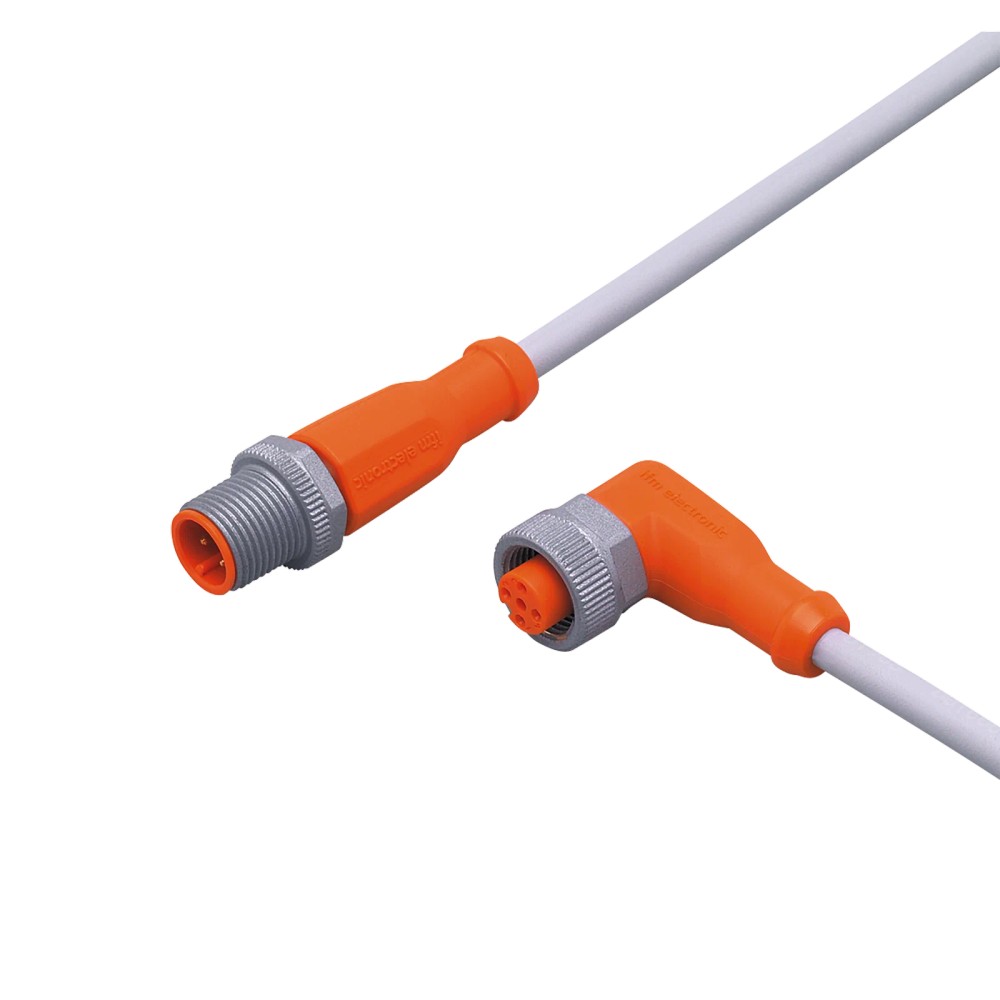

Imagem meramente ilustrativa

R$ 277,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVW030
EAN: 4021179242134
NCM do produto: 85444200

Destaques do Produto Tipo de Conexão M12...mais

Fechar menu

Saiba mais sobre: "EVW030 IFM - Cabo de Ligação IFM Aplicações de Solda M12 1m PUR Resistente"

Destaques do Produto

Tipo de Conexão

M12 Angular / M12 Reto

Comprimento

1 metro

Aplicação

Resistente a Solda

Material

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVW030 IFM - Cabo de Ligação IFM Aplicações de Solda M12 1m PUR Resistente

O EVW030 é um cabo de conexão M12 de 1 metro com revestimento em PUR, desenvolvido para operar em ambientes com respingos de solda. É um componente livre de silicone e halogênio, garantindo alta durabilidade e segurança em aplicações de automação. Conta com contatos banhados a ouro e classificação IP69K.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVW030
Comprimento	1 m
Material	PUR
Tensão	< 250V AC / < 300V DC
Grau Proteção	IP65/IP67/IP68/IP69K
Corrente	4 A
Temperatura	-25...90 °C
Marca	IFM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes com respingos de solda.
Sistemas de automação industrial com movimento (esteiras, braços robóticos).
Locais que exigem materiais sem silicone e halogênio.

⚠ Considere outro se precisa de:

Aplicações com tensão superior a 250V AC / 300V DC.
Ambientes com raio de curvatura inferior a 49mm (10x diâmetro).
Ambientes químicos agressivos não compatíveis com poliuretano (PUR).

APLICAÇÕES E USO

Linhas de montagem automotiva com processos de soldagem.
Equipamentos de automação sujeitos a respingos de metal fundido.
Aplicações industriais que exigem resistência mecânica e flexibilidade.

COMO ESCOLHER

Antes de comprar o EVW030 IFM - Cabo de Ligação IFM Aplicações de Solda M12 1m PUR Resistente, verifique estes pontos:

Escolha este modelo se

Você precisa de um cabo confiável para ambientes com respingos de solda, que exige resistência mecânica superior e não pode emitir gases halogênios.

Considere outra opção se

Sua aplicação necessita de comprimentos superiores a 1 metro ou se o ambiente exige um grau de resistência química a ácidos específicos que o PUR não suporta.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de segurança elétrica
Corrente nominal	4 A	Capacidade de carga total
Classe de proteção	II	Padrão de isolamento

Dados mecânicos
Material de revestimento	PUR	Resistência a respingos de solda
Conexão elétrica (soquete)	1 x M12 angular	Tipo de encaixe
Conexão elétrica (conector)	1 x M12 reto	Tipo de encaixe
Diâmetro do cabo	4,9 mm	Dimensão física
Comprimento do cabo	1 m	Especificação de entrega

Condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Proteção contra fluidos e partículas
Temperatura ambiente	-25...90 °C	Limite de operação térmica

COMPATIBILIDADE

Comunicação

• Interfaces M12 padrão

• Sensores digitais/analógicos padrão M12

Conexões

Elétrica 4 x 0,34 mm²

Processo M12 (conector)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com solda	✓	Revestimento em PUR projetado para resistir a faíscas de solda.
Uso em painéis internos	✓	Compatível com conexões padrão M12 comuns em painéis.
Aplicações de alta voltagem (> 250V AC)	✗	Limitação técnica da isolação do cabo.

INSTALAÇÃO

Como instalar o EVW030 IFM - Cabo de Ligação IFM Aplicações de Solda M12 1m PUR Resistente

Verifique a compatibilidade do dispositivo com o conector M12.
Posicione o cabo evitando torções excessivas e respeitando o raio de curvatura mínimo.
Encaixe o conector angular no dispositivo de campo.
Encaixe o conector reto no distribuidor ou fonte.
Aperte as porcas de travamento manualmente ou com chave dinamométrica entre 0,6 a 1,5 Nm.
Fixe os bocais de identificação fornecidos.

ACESSÓRIOS

2 unidades de bocais de identificação de 30 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falha de comunicação ou interrupção do sinal do sensor.	Aperto insuficiente ou excessivo do conector M12.	Verificar se o torque de 0,6 a 1,5 Nm foi aplicado e se o conector está firmemente encaixado.
Ruptura interna dos condutores elétricos.	Dobra do cabo com raio inferior ao especificado.	Realizar teste de continuidade nos condutores internos.
Sinal instável ou ruído na transmissão.	Contaminação ou oxidação nos pinos.	Inspecionar visualmente os pinos e limpar se necessário com produto compatível.
Infiltração de líquidos e curto-circuito.	Dano por impacto ou corte no revestimento PUR.	Verificar integridade visual da capa externa do cabo.

DOCUMENTAÇÃO TÉCNICA

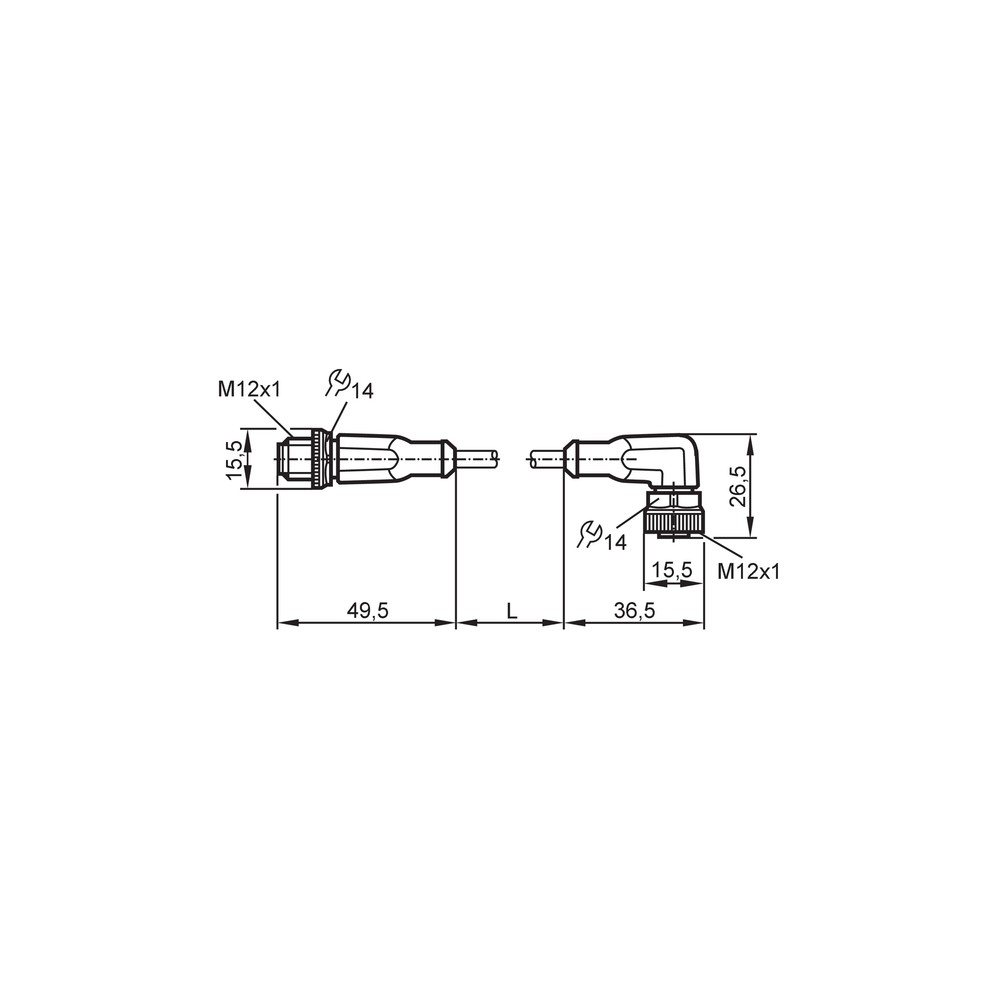

Datasheet Técnico EVW030 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM EVW030 e qual sua principal finalidade?

O EVW030 é um cabo de ligação industrial com conectores M12 (um reto e um angular), projetado especificamente para aplicações que envolvem respingos de solda, possuindo revestimento em PUR livre de halogênio e silicone.

O produto acompanha algum acessório de identificação?

Sim, o produto inclui duas unidades de bocais de identificação de 30 mm para facilitar a organização e o rastreamento dos cabos em painéis ou máquinas.

Existem restrições de uso para este cabo?

Este cabo não deve ser utilizado em aplicações que excedam 250V AC ou 300V DC, nem em ambientes onde o raio de curvatura seja inferior a 10 vezes o diâmetro do cabo (4,9 mm).

Posso utilizar este cabo em imersão química contínua?

Não, este cabo foi desenvolvido especificamente para resistir a faíscas de solda e desgaste mecânico. Não é indicado para aplicações submersas permanentes em fluidos químicos agressivos não especificados no datasheet.

O sensor conectado apresenta sinal intermitente. O que pode ser?

Geralmente indica problemas de continuidade ou falha na blindagem, verifique se houve ruptura interna do fio por excesso de torção ou esmagamento.

Como diagnosticar falhas de conexão no cabo?

Se houver perda de sinal ou erro de comunicação, verifique primeiro o torque de aperto do conector (0,6 a 1,5 Nm) e se há contaminação ou oxidação nos pinos banhados a ouro.

Devo escolher este modelo ou um modelo padrão para minha aplicação?

Este cabo é focado em durabilidade sob faíscas de solda. Se a sua aplicação exige apenas flexibilidade, modelos standard da série EVW podem ser mais econômicos.

Quando é preferível não utilizar o EVW030?

Para aplicações fixas onde não há respingos de solda, um cabo com revestimento padrão pode ser suficiente, evitando um custo superior desnecessário.

Quais cuidados devo tomar ao instalar o cabo?

A instalação deve seguir o alinhamento correto dos pinos e o aperto recomendado. Utilize uma chave dinamométrica para garantir o torque de 0,6 a 1,5 Nm e evite forçar o cabo durante a fixação.

Como é tratada a procedência e suporte deste item?

A IFM garante a conformidade do produto segundo as especificações técnicas da folha de dados. A instalação deve ser realizada conforme as normas técnicas industriais para manutenção da integridade do componente.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo com alta resistência mecânica, abrasão e resistência a respingos de solda. (Ref.: Material de revestimento)

M12

Padrão de conexão circular de 12mm de diâmetro utilizado amplamente em automação para sensores e atuadores. (Ref.: Conexão elétrica)

Sem Halogênio

Característica que indica que o cabo não emite gases tóxicos ou corrosivos em caso de combustão. (Ref.: Sem halogênio)

Torque de aperto

Força aplicada na fixação do conector para garantir a vedação IP e a estabilidade elétrica. (Ref.: 0,6...1,5 Nm)

Grau de Proteção IP69K

Certificação que garante proteção contra entrada de poeira e alta pressão/temperatura de água. (Ref.: Grau de proteção)
