Cabo Conector Fêmea M12 IFM 10m

Pré-visualizar: EVW009 IFM - Cabo Conector Fêmea M12 Aplicações de Solda 10m PUR IP69K

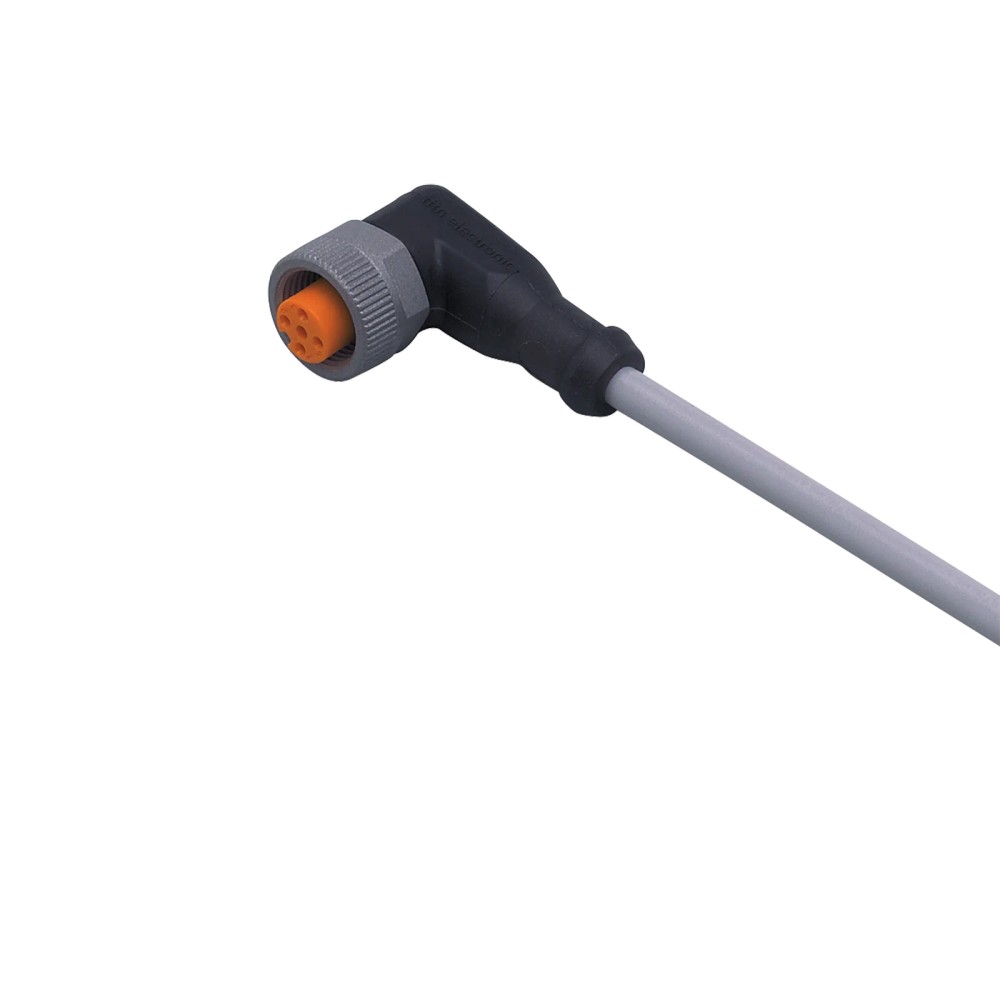

EVW009 IFM - Cabo Conector Fêmea M12 Aplicações de Solda 10m PUR IP69K

Imagem meramente ilustrativa

R$ 414,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVW009
EAN: 4021179235044
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVW009 IFM - Cabo Conector Fêmea M12 Aplicações de Solda 10m PUR IP69K"

Destaques do Produto

Conector

Fêmea M12

Comprimento

10 metros

Aplicação

Solda

Material

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVW009 IFM - Cabo Conector Fêmea M12 10m PUR para Solda

Este cabo de conexão fêmea M12, modelo EVW009 da ifm, foi projetado para ambientes industriais exigentes, com foco em aplicações de solda. Ele possui revestimento em PUR livre de halogênio e silicone, garantindo durabilidade mecânica e resistência química. Com comprimento de 10 metros e proteção IP69K, é ideal para garantir a confiabilidade de sinais em áreas com detritos de solda.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVW009
Comprimento	10 m
Tipo	Fêmea M12 angular
Revestimento	PUR
Grau de Proteção	IP65/IP67/IP68/IP69K
Corrente	4 A
Temperatura	-25 a 90 °C
Tensão	10-36 DC V

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes com presença de faíscas de solda
Áreas que exigem lavagem sob alta pressão (IP69K)
Aplicações móveis como esteiras ou braços robóticos

⚠ Considere outro se precisa de:

Ambientes com contato constante com ácidos fortes incompatíveis com PUR
Aplicações que demandam corrente superior a 4 A
Conexões em dispositivos NPN

APLICAÇÕES E USO

Células de solda robótica
Linhas de montagem automotiva
Indústria de alimentos com higienização rigorosa
Máquinas operatrizes

COMO ESCOLHER

Antes de comprar o EVW009 IFM - Cabo Conector Fêmea M12 10m PUR para Solda, verifique estes pontos:

Quando selecionar o EVW009

Escolha este modelo quando o ambiente operacional envolver detritos de solda ou lavagem frequente sob alta pressão (IP69K). O material PUR é indicado para aplicações móveis devido à alta resistência a ciclos de curvatura.

Quando buscar alternativas

Considere cabos com outros materiais de revestimento se a aplicação envolver exposição a produtos químicos específicos que degradam o PUR. Se o comprimento de 10m exceder a necessidade, opte por versões mais curtas ou com seção transversal maior.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Comprimento	10 m	Alcance total do cabeamento
Material do revestimento	PUR	Alta resistência mecânica e flexibilidade
Esforço de torção	± 180 °/m	Adequado para aplicações móveis/robóticas

Dados Elétricos
Tensão de operação	10-36 DC V	Faixa de alimentação compatível
Capacidade de carga	4 A	Corrente máxima suportada
Função elétrica	PNP	Configuração de chaveamento

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Resistência a sólidos e líquidos
Temperatura	-25 a 90 °C	Faixa de operação térmica

COMPATIBILIDADE

Comunicação

• Digital (PNP)

• Sinal Binário

Conexões

Elétrica M12 Conector Fêmea, 4 polos, Codificação A

Processo M12 Rosca

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de Solda	✓	Revestimento em PUR resistente a faíscas de solda.
Lavagem Industrial (Alta Pressão)	✓	Grau de proteção IP69K garante vedação contra jatos.
Conexão de sensores NPN	✗	O design do conector e configuração são voltados para dispositivos PNP.

INSTALAÇÃO

Como instalar o EVW009 IFM - Cabo Conector Fêmea M12 10m PUR para Solda

Verifique a compatibilidade da furação do conector M12.
Limpe a conexão antes do acoplamento.
Posicione o conector fêmea no sensor ou atuador.
Rosqueie manualmente até sentir resistência.
Utilize torquímetro para atingir entre 0,6 e 1,5 Nm.
Verifique o LED de status no conector para confirmar a energização.

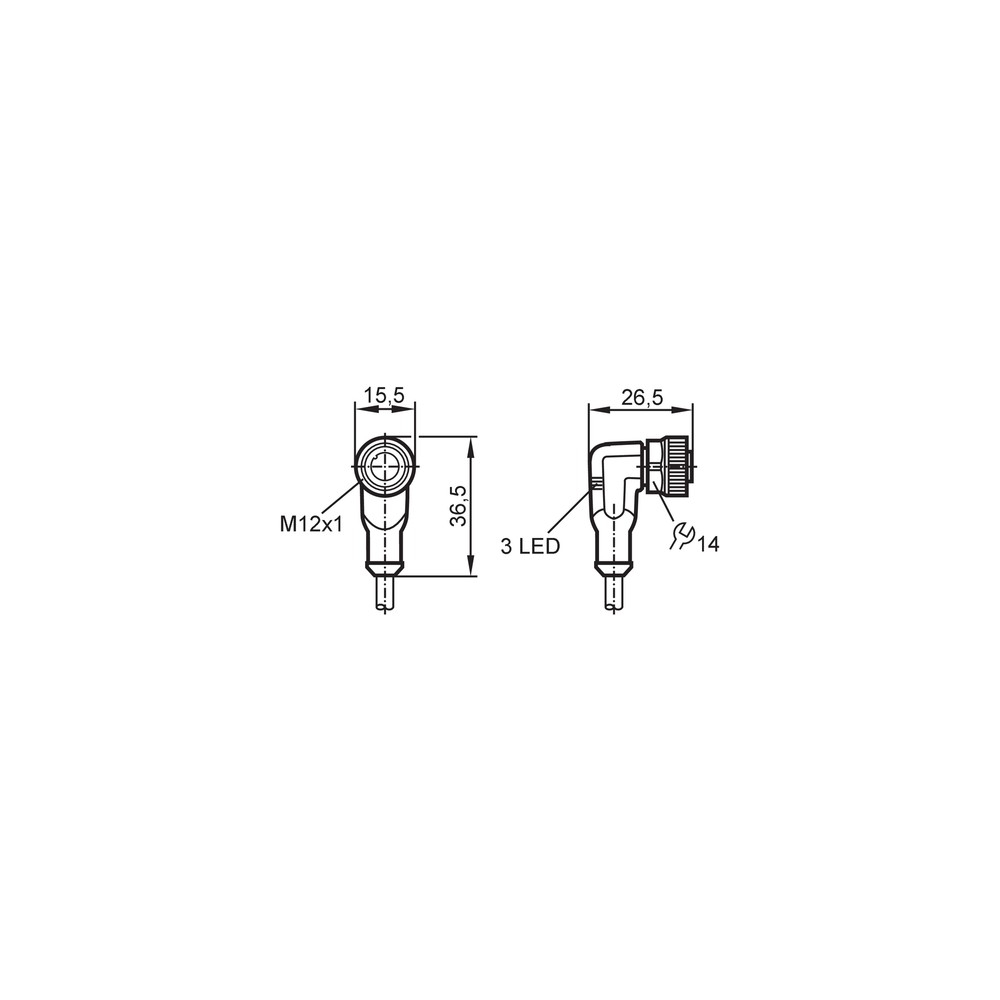

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status não acende	Conexão mal apertada ou falha na fonte	Verifique o torque de aperto do conector e a tensão na fonte
Sinal intermitente	Dano interno por flexão excessiva	Inspecione visualmente o revestimento por cortes ou marcas de esmagamento
Oxidação nos pinos	Infiltração de líquidos por falha na vedação	Desconecte e verifique se há presença de umidade ou detritos nos pinos
Queda de tensão no fim da linha	Comprimento excessivo do cabo sem dimensionamento	Meça a tensão diretamente no pino do sensor

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

Qual a principal aplicação deste cabo?

Este cabo é especializado para ambientes com respingos de solda e aplicações que exigem alta resistência mecânica.

O que acompanha o produto?

O produto acompanha o cabo conector fêmea de 10 metros, pronto para uso.

Posso usar este cabo em sensores NPN?

Não, este cabo é otimizado para sistemas PNP conforme especificação do fabricante.

Este cabo é compatível com ambientes de alta temperatura constantes?

Ele suporta até 90°C, mas consulte o datasheet para derating conforme padrão cULus.

Por que meu sensor parou de enviar sinal após a instalação?

Verifique se o torque de aperto foi aplicado corretamente (0,6 a 1,5 Nm) e se o conector está totalmente assentado.

Como identificar se o cabo está rompido internamente?

Utilize um multímetro para testar a continuidade entre as pontas do cabo.

Devo comprar este modelo ou um modelo padrão de PVC?

Escolha este modelo PUR se o ambiente tiver solda ou exigir movimentação, pois o PVC comum não resiste a faíscas.

Este cabo é mais vantajoso que o modelo de 5 metros?

A escolha depende da distância física necessária; este modelo oferece 10 metros, evitando a necessidade de emendas.

Preciso de alguma ferramenta especial para instalar?

Recomenda-se o uso de um torquímetro para conectores M12 para garantir o aperto correto e manter a vedação.

Qual a procedência deste cabo?

Este produto é fabricado pela ifm electronic e comercializado através de seus canais oficiais.

GLOSSÁRIO TÉCNICO

PUR

Poliuretano, material de revestimento de alta durabilidade, resistência mecânica e química (Ref.: Material do revestimento).

IP69K

Grau de proteção que assegura resistência total contra entrada de poeira e jatos de água em alta temperatura e pressão (Ref.: Grau de proteção).

PNP

Configuração de saída do sensor que comuta o positivo da fonte de alimentação (Ref.: Função elétrica).

M12

Padrão de conexão circular com 12mm de diâmetro, amplamente utilizado em automação industrial (Ref.: Tipo de conector).

Codificação A

Padronização do conector que impede o encaixe incorreto de dispositivos com funções diferentes (Ref.: Conexão elétrica - soquete).
