Cabo Conector Fêmea M12 IFM EVW008

Pré-visualizar: EVW008 IFM - Cabo Conector Fêmea M12 Para Aplicações de Solda 5m PUR 4 Pinos IP69K

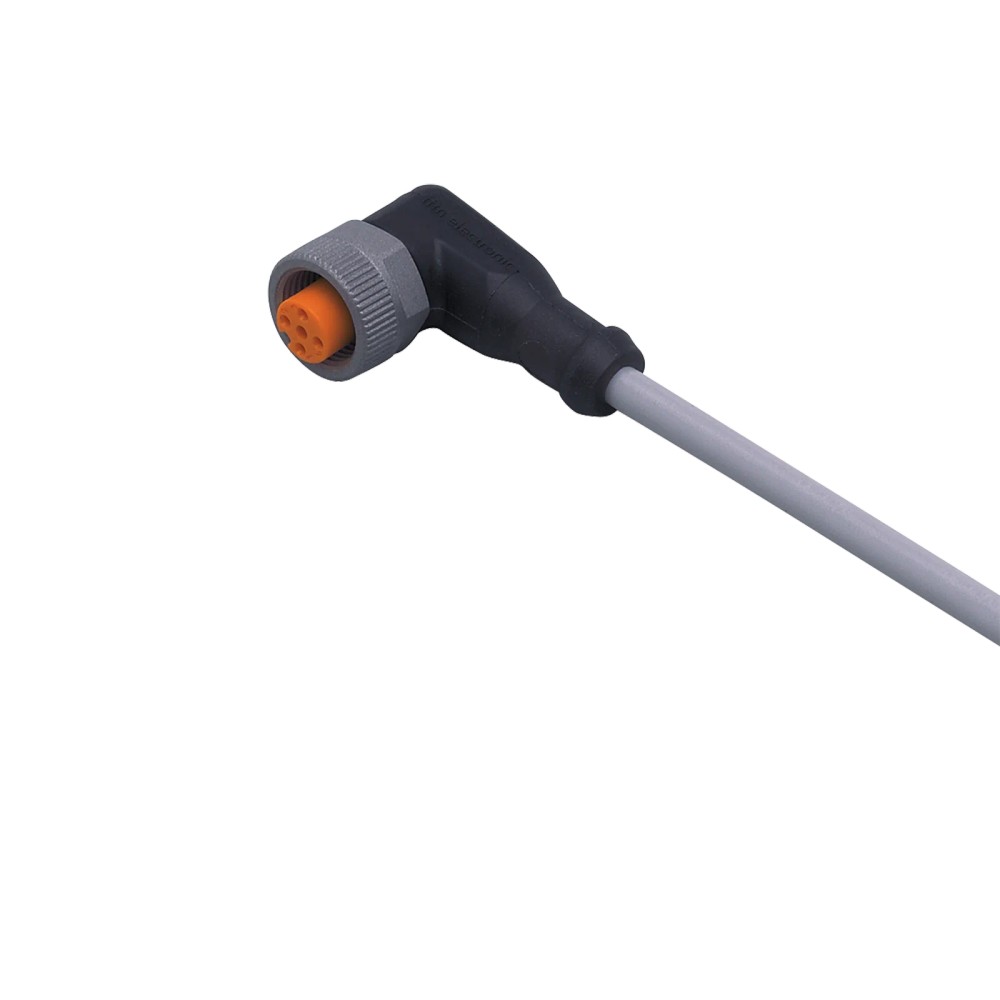

EVW008 IFM - Cabo Conector Fêmea M12 Para Aplicações de Solda 5m PUR 4 Pinos IP69K

Imagem meramente ilustrativa

R$ 317,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVW008
EAN: 4021179235037
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVW008 IFM - Cabo Conector Fêmea M12 Para Aplicações de Solda 5m PUR 4 Pinos IP69K"

Destaques do Produto

Tipo de Conector

M12 Fêmea

Orientação

Angular

Comprimento

5 Metros

Número de Pinos

4 Pinos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVW008 IFM - Cabo Conector Fêmea M12 Para Aplicações de Solda 5m PUR 4 Pinos IP69K

O EVW008 é um cabo de conexão industrial com conector fêmea M12 angular de 4 pinos, desenvolvido especificamente para ambientes com presença de faíscas de solda. Ele utiliza revestimento em PUR livre de halogênio e silicone, garantindo flexibilidade e alta resistência química e mecânica. Suporta tensões de 10 a 36V DC e possui grau de proteção IP69K, sendo ideal para aplicações que exigem limpeza rigorosa.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVW008
Conexão	M12 Angular (Fêmea)
Comprimento	5 m
Material	PUR
Proteção	IP69K
Corrente Máxima	4 A
Tensão	10-36 V DC
Temperatura	-25 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes com presença de respingos de solda
Aplicações robóticas com movimentação dinâmica
Ambientes industriais com necessidade de lavagem sob alta pressão (IP69K)

⚠ Considere outro se precisa de:

Aplicações com exposição contínua a temperaturas acima de 90 °C
Uso em sistemas de segurança que exijam conectores com codificações diferentes de A
Instalações que exijam raio de curvatura inferior ao especificado (10x diâmetro do cabo)

APLICAÇÕES E USO

Células de soldagem robotizadas
Ambientes industriais com necessidade de alta proteção contra jatos de água (IP69K)
Aplicações móveis com ciclos de curvatura elevados

COMO ESCOLHER

Antes de comprar o EVW008 IFM - Cabo Conector Fêmea M12 Para Aplicações de Solda 5m PUR 4 Pinos IP69K, verifique estes pontos:

Quando utilizar o EVW008

Indicado para ambientes com respingos de solda, exigência de resistência a lavagens agressivas (IP69K) e aplicações que demandam flexibilidade superior (ciclos de dobra).

Quando buscar outra alternativa

Caso a aplicação exija uma pinagem diferente, ou se o custo de um cabo resistente a solda for injustificável para um ambiente limpo e estático onde um cabo PUR comum seria suficiente.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Função elétrica	PNP	Configuração da lógica de chaveamento.
Tensão de operação	10...36 DC V	Faixa de alimentação permitida.
Capacidade de carga	4 A	Corrente máxima suportada.

Dados mecânicos
Conector	M12 angular	Tipo de interface física.
Material do invólucro	TPU	Material da carcaça do conector.
Material da porca	Latão com revestimento anti-adesivo	Proteção contra respingos de solda.

Condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Proteção contra ingresso de líquidos e sólidos.
Temperatura ambiente	-25...90 °C	Faixa de operação térmica.
Resistência	Faíscas de solda	Adequação ambiental.

COMPATIBILIDADE

Comunicação

• Sensores digitais/analógicos padrão M12

• Equipamentos com entradas/saídas digitais (PNP)

Conexões

Elétrica 4 fios x 0,34 mm², cabo de 5 metros em PUR.

Processo Conector fêmea M12 de 4 pinos codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de solda	✓	O cabo possui material resistente a faíscas e respingos de solda.
Aplicação submersa contínua	✗	Embora possua grau IP69K, não é projetado para submersão contínua em tanques.
Conexão com sensores de segurança codificados	✗	O produto é um cabo de conexão padrão, não possui diagnóstico de segurança interno.

INSTALAÇÃO

Como instalar o EVW008 IFM - Cabo Conector Fêmea M12 Para Aplicações de Solda 5m PUR 4 Pinos IP69K

Verifique se o dispositivo está desligado da energia elétrica antes da instalação.
Alinhe o conector M12 angular com o sensor, observando a codificação A.
Insira o conector suavemente até o fim do curso.
Rosqueie a porca de latão manualmente até sentir resistência.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Verifique o acendimento do LED verde, indicando alimentação correta.

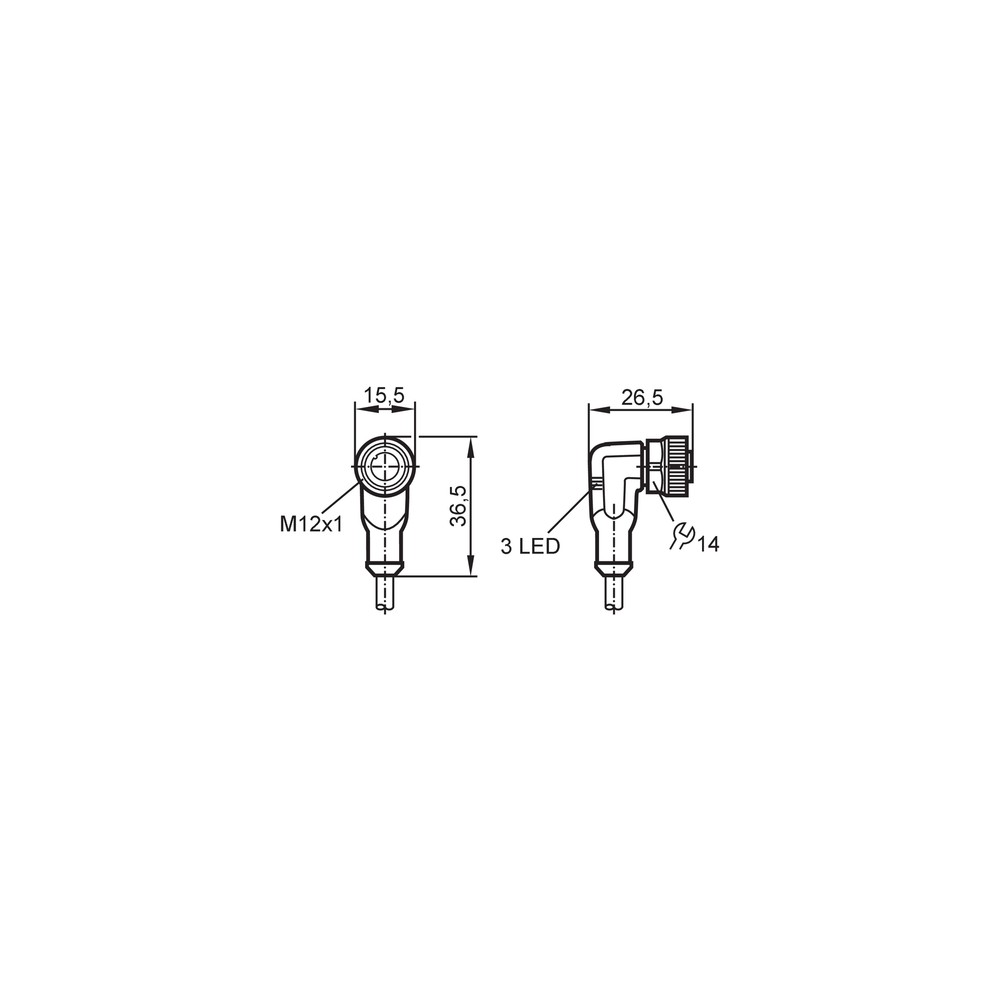

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Interrupção intermitente do sinal	Danos físicos por tensão mecânica ou dobras excessivas	Realizar teste de continuidade nos fios com multímetro durante o movimento.
Entrada de umidade no conector	Torque de aperto incorreto	Inspecionar vedação interna (FKM) e o aperto da porca (0,6-1,5 Nm).
Queda de tensão ou falha na comunicação	Acúmulo de detritos nos contatos	Limpar os contatos banhados a ouro e inspecionar oxidação.
Aquecimento do cabo	Sobrecarga elétrica acima de 4A	Verificar a corrente de consumo da carga conectada.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVW008 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVW008 da ifm?

O EVW008 é um cabo de conexão com conector fêmea M12, angular, com 4 pinos, projetado para ambientes industriais exigentes, como aplicações de solda, devido à sua resistência a faíscas.

O que vem na embalagem do produto?

Este cabo acompanha apenas a peça única do cabo de conexão com conector fêmea, conforme especificado na embalagem de fábrica.

O cabo pode ser usado em qualquer temperatura ou ambiente?

Este cabo não é indicado para aplicações submersas que excedam o grau de proteção IP69K ou para ambientes onde a temperatura ambiente ultrapasse os 90 °C.

Posso usar este cabo em sensores com pinagem de 5 ou 8 pinos?

Não, este cabo não é compatível com conexões que exijam pinagem diferente de 4 polos (codificação A) ou diâmetros de cabo incompatíveis com a prensa-cabos do dispositivo.

O que fazer se o sinal do sensor não estiver chegando no CLP?

Se houver falha de sinal, verifique primeiro a integridade física do cabo (dobras excessivas) e se os LEDs de status (1 verde e 2 amarelos) estão acesos, o que indica o status de operação e chaveamento.

Como diagnosticar uma falha intermitente na conexão?

A interrupção de sinal pode ser causada por ruptura interna dos fios devido a ciclos de curvatura excedidos; teste a continuidade dos pinos com um multímetro.

Qual a diferença deste cabo para um cabo industrial comum?

Este modelo possui revestimento especial resistente a faíscas de solda, sendo superior a cabos PUR padrão para este tipo de ambiente agressivo.

Devo escolher este cabo para uma célula de soldagem?

Recomendamos a escolha do EVW008 para ambientes com respingos de solda e movimento, enquanto modelos sem essa resistência devem ser evitados para prolongar a vida útil.

Qual o cuidado necessário na instalação do conector?

O torque de aperto correto do conector M12 deve estar entre 0,6 e 1,5 Nm para garantir a vedação IP69K sem danificar a rosca.

Como funciona a garantia e origem do cabo?

O produto é faturado diretamente pela IFM ELECTRONIC LTDA, garantindo a procedência e suporte do fabricante.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que indica resistência a jatos de água de alta pressão e alta temperatura (Ref.: norma DIN 40050-9).

PUR (Poliuretano)

Material do revestimento do cabo que oferece alta resistência mecânica, abrasão e flexibilidade (Ref.: material do cabo).

Codificação A

Padrão de pinagem para conectores M12 utilizado para sensores e atuadores padrão (Ref.: conexão elétrica).

PNP

Tipo de saída elétrica onde a carga é comutada para o positivo da fonte de alimentação (Ref.: função elétrica).

Sem halogênio

Característica que garante que o material não libera gases tóxicos em caso de combustão (Ref.: construção do cabo).
