Cabo Conector Fêmea IFM EVW005

Pré-visualizar: EVW005 IFM - Cabo Conector Fêmea IFM Aplicações de Solda 5m PUR IP69K

EVW005 IFM - Cabo Conector Fêmea IFM Aplicações de Solda 5m PUR IP69K

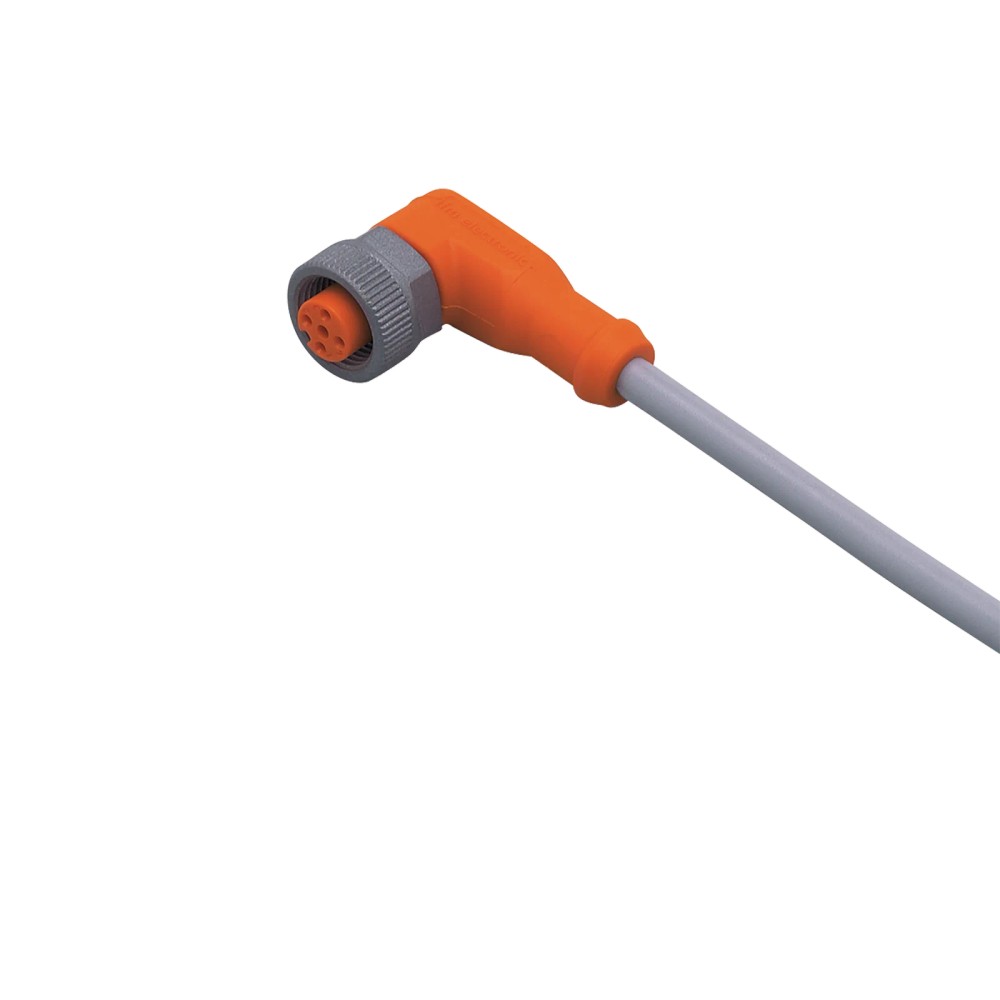

Imagem meramente ilustrativa

R$ 275,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVW005
EAN: 4021179235006
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo 5...mais

Fechar menu

Saiba mais sobre: "EVW005 IFM - Cabo Conector Fêmea IFM Aplicações de Solda 5m PUR IP69K"

Destaques do Produto

Comprimento do cabo

5 metros

Conexão

M12 Fêmea, 5 Polos

Tipo de Cabo

PUR

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVW005 IFM - Cabo Conector Fêmea IFM Aplicações de Solda 5m PUR IP69K

O EVW005 é um cabo de conexão industrial com conector fêmea M12 de 5 polos, projetado especificamente para aplicações severas de solda. Com 5 metros de comprimento e revestimento em PUR, oferece alta resistência a faíscas e torções. Destaca-se pelo grau de proteção IP69K e por ser isento de silicone e halogênio.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVW005
Marca	IFM
Comprimento	5 m
Proteção	IP69K
Material	PUR
Polos	5
Isento de halogênio	Sim
Temperatura	-25...90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de solda industrial com presença de faíscas.
Ambientes com alta exigência de limpeza (IP69K).
Cadeias de energia (esteiras porta-cabos) devido à tolerância a dobras.

⚠ Considere outro se precisa de:

Aplicações com tensões superiores a 250 V AC / 300 V DC.
Ambientes com torção excessiva superior a ± 180 °/m.
Uso com conectores incompatíveis com a norma M12 codificação A.

APLICAÇÕES E USO

Ambientes industriais com respingos de solda.
Sistemas de automação com movimento de esteiras (drag chains).
Processos que exigem limpeza com lavagem de alta pressão (IP69K).
Conexão de sensores e atuadores em linhas de montagem.

COMO ESCOLHER

Antes de comprar o EVW005 IFM - Cabo Conector Fêmea IFM Aplicações de Solda 5m PUR IP69K, verifique estes pontos:

Escolha este modelo se

Você precisa de um cabo resistente a faíscas de solda e que suporte movimento cíclico em esteiras (drag chains) em ambientes agressivos.

Busque alternativa se

Sua aplicação exige um comprimento diferente de 5m ou se a tensão de operação ultrapassa os limites nominais de 250V AC.

ESPECIFICAÇÕES TÉCNICAS

Materiais
Material do invólucro	TPU laranja	Material padrão para alta durabilidade em ambientes industriais.
Material da vedação	FKM	Excelente resistência química e vedação hermética.

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites elétricos de operação segura.
Capacidade de carga	4 A	Corrente máxima permitida para o conjunto.

Condições Ambientais
Grau de proteção	IP 65; IP 67; IP 68; IP 69K	Resistência a líquidos, jatos de alta pressão e poeira.
Temperatura ambiente	-25...90 °C	Faixa de operação térmica permitida.

COMPATIBILIDADE

Comunicação

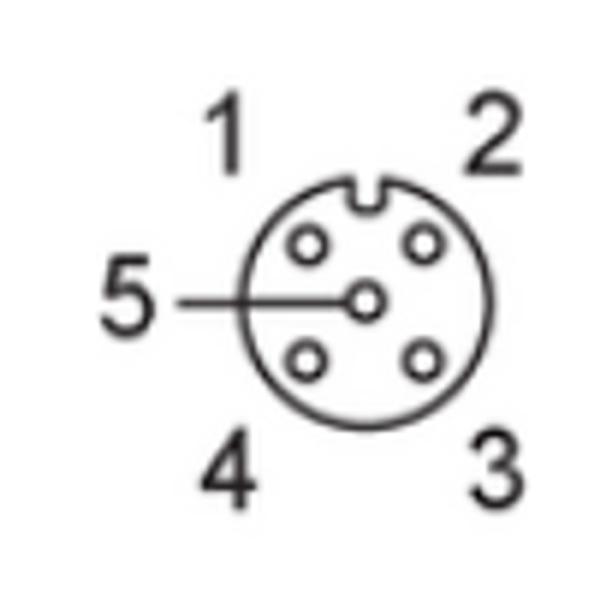

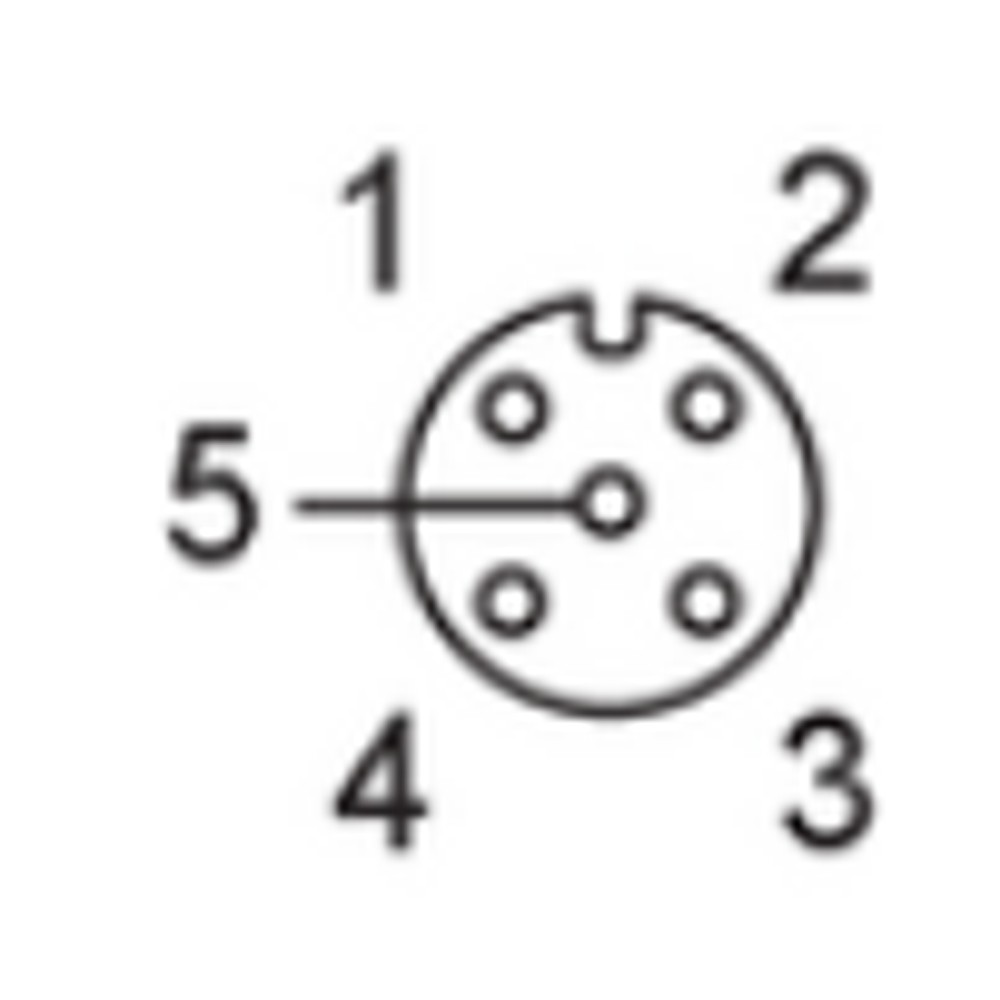

• Padrão M12 de 5 Polos (Codificação A)

Conexões

Elétrica Cabo 5m, 4x0,34 mm²

Processo M12x1 Fêmea

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com solda	✓	Cabo projetado com material resistente a faíscas.
Uso ao ar livre exposto a chuva intensa	✗	A proteção IP69K é voltada para limpeza industrial, não necessariamente para imersão contínua ou exposição a intempéries.
Conexão de sensores de proximidade 5 pinos	✓	Compatível com padrão industrial A-coded.

INSTALAÇÃO

Como instalar o EVW005 IFM - Cabo Conector Fêmea IFM Aplicações de Solda 5m PUR IP69K

Certifique-se de que o dispositivo está desenergizado antes da conexão.
Verifique se o conector fêmea e o dispositivo estão alinhados conforme a codificação A.
Insira o conector M12 no dispositivo com firmeza.
Rosqueie a porca de latão manualmente até o fim do curso.
Aplique um torque entre 0,6 e 1,5 Nm para assegurar a vedação IP69K.
Verifique visualmente se a vedação FKM está comprimida adequadamente.

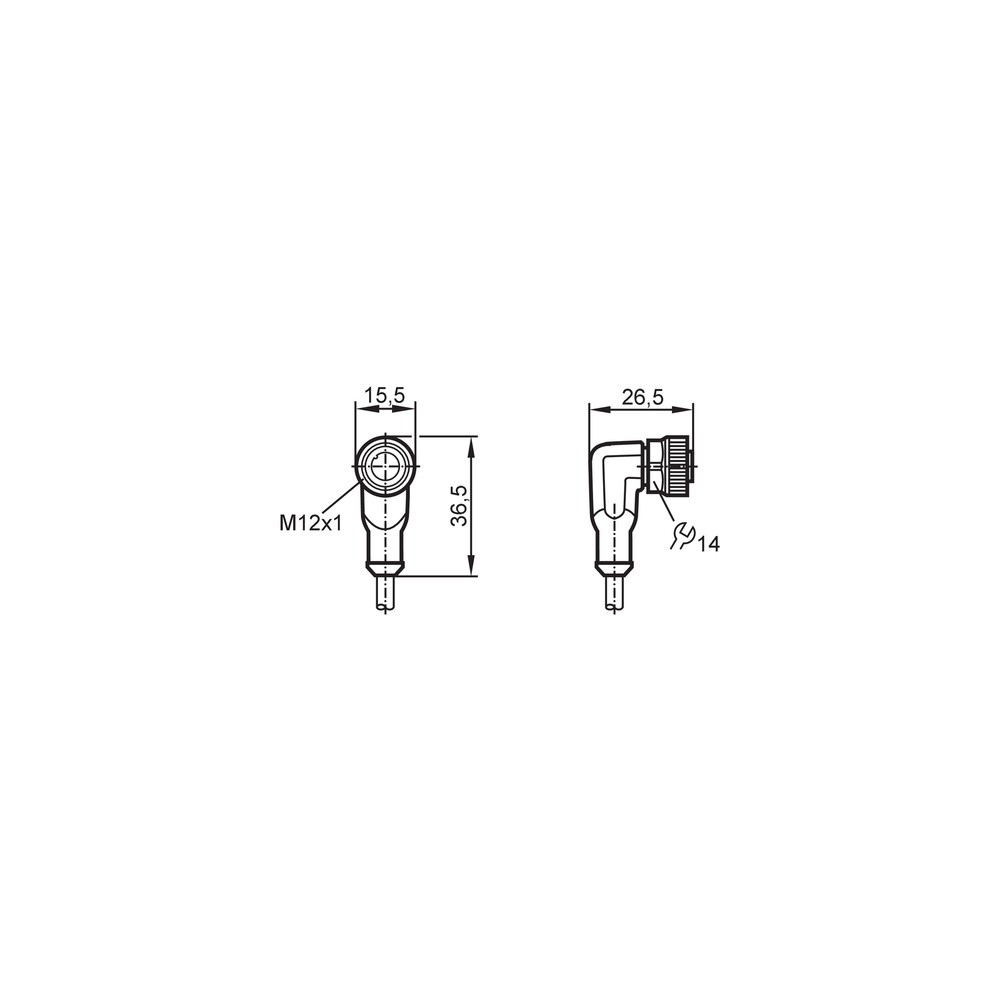

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conexão frouxa ou entrada de contaminantes.	Torque de aperto fora da faixa de 0,6 a 1,5 Nm.	Verificar o aperto do conector M12 com chave dinamométrica.
Corte ou falha intermitente na transmissão do sinal.	Excesso de torção mecânica além do limite de 180°/m.	Inspeção visual da capa do cabo em busca de rupturas ou vincos.
Perda de estanqueidade e degradação do sinal.	Contaminação na vedação FKM.	Limpar a superfície de vedação do conector fêmea.
Deformação permanente do cabo ou falha de condutor.	Curvatura abaixo do raio mínimo (10 x diâmetro do cabo).	Checar o raio de curvatura atual conforme o manual.

DOCUMENTAÇÃO TÉCNICA

Datasheet do Cabo EVW005 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Quais são as dimensões e a capacidade elétrica deste cabo?

O cabo EVW005 possui 5 metros de comprimento e é equipado com um conector fêmea M12 de 5 polos, projetado para tensões de operação de até 250 V AC.

Este cabo é adequado para ambientes que exigem materiais específicos como livre de silicone?

Sim, ele é fabricado com material PUR, livre de silicone e halogênio, apresentando contatos banhados a ouro para assegurar a confiabilidade da transmissão de sinal.

Onde o cabo não deve ser aplicado?

O cabo não é adequado para aplicações que excedam a tensão de 250 V AC ou 300 V DC, nem para exposição contínua a raios UV ou intempéries não previstas na norma IP69K.

Existem limitações mecânicas para a instalação deste cabo?

Este modelo não é indicado para aplicações que utilizem conectores de padrões diferentes de M12 ou onde a torção contínua exceda os ± 180 °/m especificados.

Como identificar se o cabo está com falha de conexão?

Sintomas como perda de sinal ou oscilação de dados podem indicar ruptura interna do condutor, que deve ser verificada com um multímetro para continuidade.

O que causa falhas intermitentes na conexão M12?

A falha de comunicação é frequentemente causada por torque de aperto insuficiente ou excessivo no conector, devendo estar entre 0,6 e 1,5 Nm conforme especificado.

Por que escolher este cabo para aplicações de solda?

O modelo EVW005 é otimizado para aplicações de solda com alta resistência a faíscas, enquanto cabos padrão sem essa especificação podem sofrer danos prematuros na capa externa.

Devo comprar este cabo ou uma extensão de cabo?

Este é um cabo de conexão direta (conector fêmea em uma ponta), não sendo um kit de extensão, devendo ser utilizado onde um dispositivo precisa ser conectado diretamente ao ponto de controle.

Qual o cuidado principal na instalação do conector?

A instalação exige o rosqueamento manual do conector M12 até sentir o travamento, garantindo que a vedação FKM esteja limpa e livre de detritos para manter a proteção IP69K.

Qual a procedência deste cabo e onde buscar suporte?

A IFM garante a procedência do produto como fabricante original, assegurando que o material atende às especificações técnicas descritas no datasheet, com suporte técnico disponível pela Melhor Indústria.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo altamente resistente à abrasão, óleos e condições químicas (Ref.: Especificação do material do cabo).

IP69K

Grau de proteção que indica resistência total à entrada de poeira e proteção contra jatos de água de alta pressão e alta temperatura (Ref.: Norma DIN 40050-9).

Sem halogênio

Composição do material que não libera gases tóxicos ou corrosivos em caso de combustão (Ref.: Característica especial).

Codificação A

Padrão de pinagem do conector M12 para aplicações de sensores e atuadores padrão (Ref.: Conexão elétrica soquete).

Ciclos de curvatura

Número de vezes que o cabo pode ser flexionado em uma aplicação móvel antes de apresentar fadiga mecânica (Ref.: > 2 Mio. ciclos).
