Cabo de Conexão Fêmea M12 IFM EVW002

Pré-visualizar: EVW002 IFM - Cabo de Conexão Fêmea M12 Aplicações de Solda 5m PUR 4 Pinos

EVW002 IFM - Cabo de Conexão Fêmea M12 Aplicações de Solda 5m PUR 4 Pinos

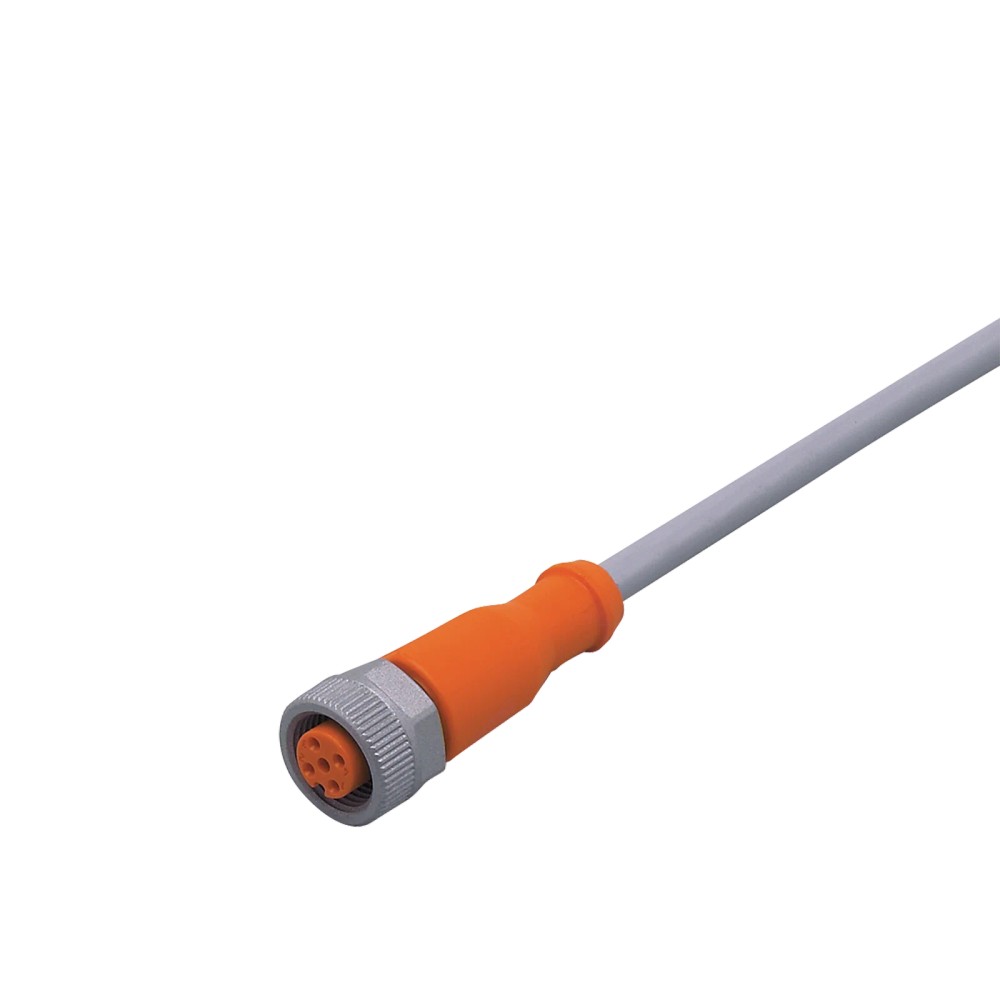

Imagem meramente ilustrativa

R$ 275,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVW002
EAN: 4021179234979
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVW002 IFM - Cabo de Conexão Fêmea M12 Aplicações de Solda 5m PUR 4 Pinos"

Destaques do Produto

Tipo de Conector

M12 Fêmea

Número de Pinos

Comprimento

5 Metros

Material de Revestimento

PUR

Aplicação Especial

Resistente a solda

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVW002 IFM - Cabo de Conexão Fêmea M12 Aplicações de Solda 5m PUR 4 Pinos

O cabo de conexão IFM EVW002 é uma solução robusta com conector fêmea M12 de 4 pinos, ideal para ambientes industriais severos. Com 5 metros de comprimento, possui revestimento em PUR livre de halogênio e silicone, sendo especificamente projetado para resistir a faíscas de solda e movimentações cíclicas. Sua construção garante alta durabilidade com grau de proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVW002
Comprimento	5 m
Conector	M12 Fêmea
Proteção	IP65/IP67/IP68/IP69K
Material	PUR
Corrente	4 A
Temperatura	-25 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes com presença de faíscas de solda
Aplicações robóticas ou esteiras com movimentação cíclica (até 2 milhões de ciclos)
Aplicações industriais que exigem grau de proteção IP69K

⚠ Considere outro se precisa de:

Aplicações que exijam conectores com codificação B, D ou X
Uso em ambientes com agentes químicos incompatíveis com PUR (Poliuretano)
Substituição direta de cabos M8 ou outros diâmetros

APLICAÇÕES E USO

Células de soldagem robotizada onde faíscas são constantes.
Linhas de montagem que exigem alta flexibilidade (até 2 milhões de ciclos de curvatura).
Ambientes industriais com exigência de lavagem sob pressão (grau IP69K).
Conexão de sensores e atuadores M12 padrão A em máquinas industriais.

COMO ESCOLHER

Antes de comprar o EVW002 IFM - Cabo de Conexão Fêmea M12 Aplicações de Solda 5m PUR 4 Pinos, verifique estes pontos:

Quando escolher este cabo

Ideal quando a aplicação está em ambientes de solda, exige grau de proteção IP69K ou possui movimentação constante em esteiras.

Quando buscar outra alternativa

Se a aplicação exigir resistência a produtos químicos específicos não compatíveis com PUR, ou se o conector M12 não for compatível com a interface do seu dispositivo (ex: codificação diferente).

ESPECIFICAÇÕES TÉCNICAS

Dados do Material
Material do revestimento	PUR	Indicado para alta resistência mecânica e flexibilidade.
Resistência a faíscas	Sim	Material testado para ambientes de soldagem.
Livre de halogênio	Sim	Segurança contra gases tóxicos em caso de incêndio.

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Proteção robusta contra umidade e poeira.
Temperatura de operação	-25 a 90 °C	Faixa operacional em ambiente fixo.

Dados Elétricos
Tipo de conexão	M12 Fêmea, 4 pinos	Padrão de interface para sensores industriais.
Tensão de operação	< 250 V AC / < 300 V DC	Limite elétrico de isolamento.
Corrente nominal	4 A	Capacidade máxima de condução de carga.

COMPATIBILIDADE

Comunicação

• Analógico

• Digital (IO)

Conexões

Elétrica 4 pinos, contato dourado

Processo 1 x M12 reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de Soldagem	✓	O material PUR é resistente a faíscas de solda, evitando a degradação prematura.
Conexão com sensores M12 (codificação A)	✓	O produto segue o padrão M12 de 4 pinos com codificação A.
Aplicações em submersão constante	✗	Embora possua IP69K (jatos de alta pressão), não é projetado para imersão prolongada contínua.

INSTALAÇÃO

Como instalar o EVW002 IFM - Cabo de Conexão Fêmea M12 Aplicações de Solda 5m PUR 4 Pinos

Limpe o local de instalação para evitar resíduos.
Verifique se o conector do sensor/dispositivo é compatível com o conector M12 fêmea.
Alinhe os pinos do cabo com o conector do equipamento.
Rosqueie o conector manualmente até sentir resistência.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Certifique-se de que o cabo não sofra tração e obedeça ao raio de curvatura mínimo de 49mm.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento de umidade para dentro do conector.	Uso de torque superior a 1,5 Nm danificando a rosca ou vedação.	Verificar se a porca de travamento está solta ou com sinais de trinca.
Interrupção intermitente do sinal.	Dobras com raio menor que 10x o diâmetro do cabo (4,9 mm).	Realizar teste de continuidade com multímetro enquanto movimenta o cabo.
Oxidação ou mau contato elétrico.	Contaminação dos contatos banhados a ouro por agentes químicos externos.	Inspecionar visualmente a coloração dos pinos no conector fêmea.
Cabo esticado ou descascado na extremidade do prensa-cabo.	Excesso de tração mecânica além do limite de movimento da máquina.	Verificar se o raio de curvatura respeita o mínimo de 49mm.

DOCUMENTAÇÃO TÉCNICA

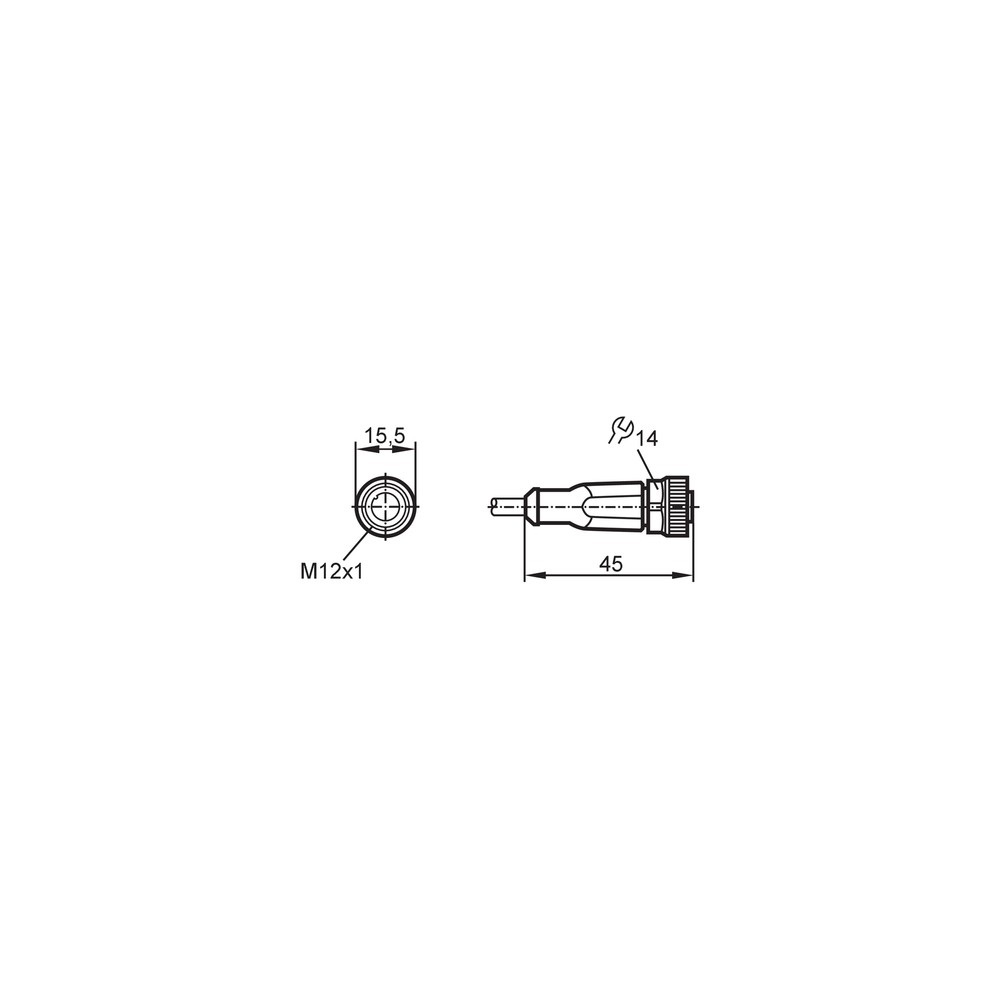

Datasheet Oficial EVW002 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de conexão IFM EVW002?

O EVW002 é um cabo de conexão industrial com conector fêmea M12, projetado para aplicações que exigem alta resistência, como em ambientes com faíscas de solda.

O que vem na embalagem ao comprar este produto?

Ele acompanha o cabo com conector fêmea de 5 metros, pronto para uso imediato em instalações industriais, sem acessórios de montagem adicionais inclusos.

Este cabo pode ser usado submerso em óleo ou produtos químicos agressivos?

Este cabo não é adequado para aplicações submersas contínuas ou onde haja necessidade de resistência a produtos químicos agressivos não especificados, apesar de possuir vedação robusta.

Ele é compatível com conexões M8 ou outros padrões de conectores M12?

Não, este modelo possui conector fêmea M12 padrão A. Ele não é compatível com conectores M8 ou M12 de codificação diferente (ex: B, D, X).

Como identificar se o cabo está com defeito?

Sintomas comuns incluem perda de sinal ou intermitência. A causa provável é o desgaste ou ruptura interna do cabo; verifique a continuidade dos fios com um multímetro.

O que verificar antes de solicitar a troca do cabo?

Se houver sinal intermitente em um equipamento, verifique o aperto do conector M12 (torque de 0,6 a 1,5 Nm) e possíveis sinais de dobra excessiva próxima ao conector.

Por que escolher este modelo e não um cabo de conexão comum?

O EVW002 é otimizado para ambientes de solda devido ao revestimento PUR resistente a faíscas, enquanto cabos padrão de PVC ou PUR comum podem degradar rapidamente nestas condições.

Este cabo é melhor do que um cabo comum de 4 pinos para aplicações de esteiras?

Sim, é preferível optar por este cabo para aplicações fixas ou com movimentação cíclica (até 2 milhões de ciclos), em vez de usar cabos de instalação comum que não possuem tolerância para dobras.

Quais cuidados devo tomar ao instalar este cabo?

A instalação deve garantir que o raio de curvatura seja de, no mínimo, 10 vezes o diâmetro do cabo (4,9 mm) para evitar danos internos.

Como funciona a procedência e a garantia deste material?

A IFM oferece suporte técnico especializado para a seleção correta de acessórios de conexão, sendo este item faturado diretamente pela marca.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material do revestimento do cabo, conhecido por sua alta resistência mecânica, flexibilidade e resistência à abrasão e óleos. (Ref.: Especificação técnica)

IP69K

Grau de proteção que indica total estanqueidade contra poeira e resistência a jatos de água de alta pressão e alta temperatura. (Ref.: DIN 40050-9)

Codificação A

Padrão de pinagem M12 mais comum para sensores e atuadores, garantindo que o acoplamento seja feito apenas com dispositivos compatíveis. (Ref.: IEC 61076-2-101)

Sem halogênio

Cabo que, em caso de incêndio, não emite gases tóxicos ou corrosivos, aumentando a segurança em plantas industriais. (Ref.: Normas ambientais)

Raio de curvatura

Distância mínima para dobrar o cabo sem comprometer a integridade dos condutores internos. Para este cabo, mín. 10x o diâmetro. (Ref.: Datasheet)
