Cabo Conector Fêmea IFM EVW001

Pré-visualizar: EVW001 IFM - Cabo Conector Fêmea IFM Aplicações de Solda 2m PUR IP69K

EVW001 IFM - Cabo Conector Fêmea IFM Aplicações de Solda 2m PUR IP69K

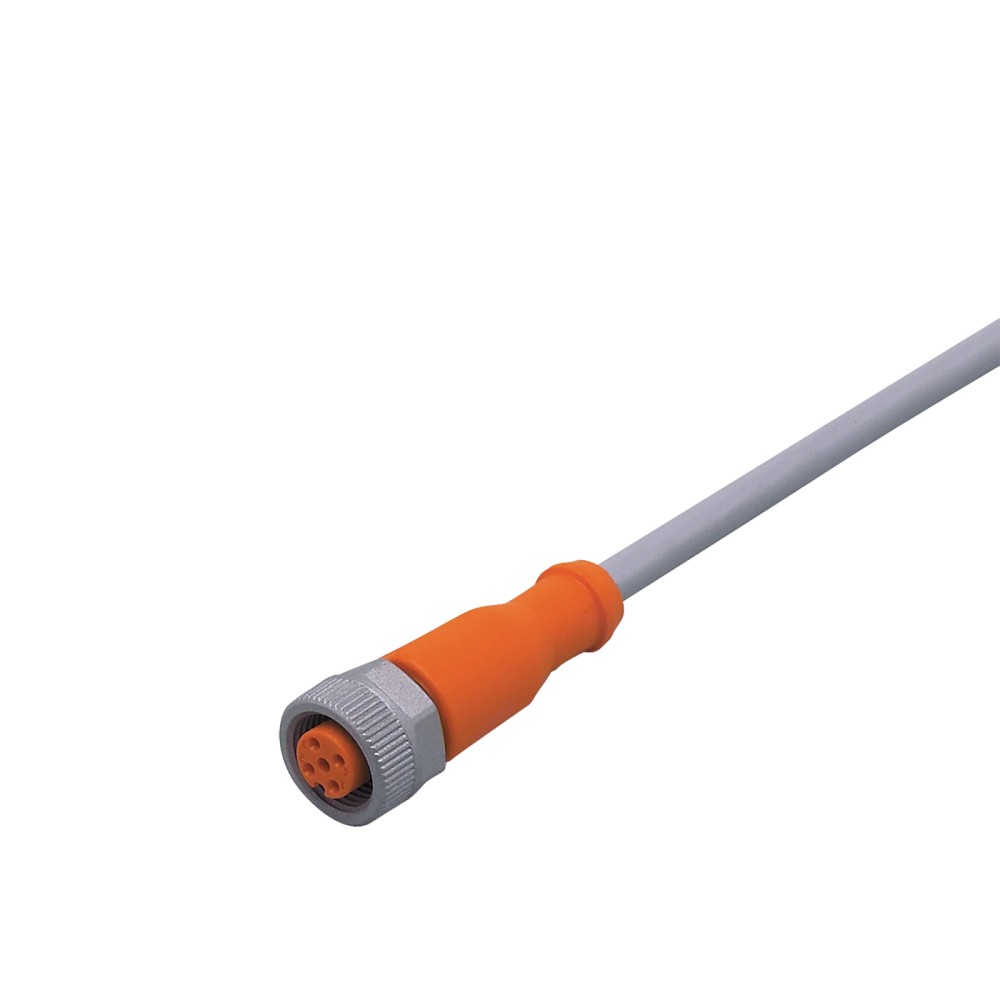

Imagem meramente ilustrativa

R$ 220,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVW001
EAN: 4021179234962
NCM do produto: 85444200

Destaques do Produto Comprimento 2 metros...mais

Fechar menu

Saiba mais sobre: "EVW001 IFM - Cabo Conector Fêmea IFM Aplicações de Solda 2m PUR IP69K"

Destaques do Produto

Comprimento

2 metros

Tipo de Conector

Fêmea M12

Material

PUR (Sem Halogênio)

Resistência

Respingos de solda

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVW001 IFM - Cabo Conector Fêmea IFM Aplicações de Solda 2m PUR IP69K

O EVW001 é um cabo de conexão fêmea M12 de 2 metros, projetado especificamente para ambientes industriais de solda. Ele possui revestimento em PUR, alta resistência mecânica para robótica e grau de proteção IP69K, garantindo durabilidade contra água e sujeira. Seus contatos banhados a ouro asseguram uma transmissão de sinal confiável.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVW001
Marca	IFM
Comprimento	2 m
Proteção	IP65, IP67, IP68, IP69K
Tensão	< 250 V AC / < 300 V DC
Corrente	4 A
Temperatura	-25...90 °C
Material	PUR

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes com respingos de solda (resistente a faíscas).
Aplicações de robótica que exigem alta flexibilidade (mais de 2 milhões de ciclos).
Áreas de lavagem rigorosa (proteção IP69K).

⚠ Considere outro se precisa de:

Áreas com exposição contínua a temperaturas superiores a 90 °C.
Instalações onde o cabo será submetido a tensões acima de 300V DC.
Aplicação em locais com radiação UV intensa sem proteção adicional.

APLICAÇÕES E USO

Células de solda industrial (resistente a respingos).
Sistemas de automação com movimento contínuo (esteiras, robôs).
Ambientes com lavagem frequente sob alta pressão.

COMO ESCOLHER

Antes de comprar o EVW001 IFM - Cabo Conector Fêmea IFM Aplicações de Solda 2m PUR IP69K, verifique estes pontos:

Quando escolher este produto

Ideal quando sua aplicação exige resistência a faíscas de solda e alta durabilidade mecânica com mais de 2 milhões de ciclos de curvatura.

Quando buscar outra opção

Se a aplicação exigir um comprimento maior que 2 metros ou se o ambiente envolver exposição a produtos químicos que degradam o poliuretano (PUR).

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos e ambientais
Material do invólucro	TPU	Material do conector, garantindo rigidez e proteção mecânica.
Material do revestimento	PUR	Material do cabo, escolhido por sua resistência a óleo e faíscas.
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Capacidade de vedação contra sólidos e líquidos em diversas condições.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de tensão permitido para operação segura.
Capacidade de carga total	4 A	Corrente máxima suportada pelo conjunto.
Contatos	Banhados a ouro	Garante baixa resistência de contato e proteção contra corrosão.

COMPATIBILIDADE

Comunicação

• Sinais analógicos e digitais padrão M12 (codificação A)

Conexões

Elétrica 4 x 0,34 mm² (42 x 0,1 mm), PUR, cinza

Processo 1 x M12 reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações de solda robótica	✓	Cabo projetado com material resistente a respingos e alta flexibilidade.
Submersão contínua em fluidos corrosivos	✗	O material PUR possui limitações químicas; verificar compatibilidade com o fluido específico.
Conexão com sensores M12 padrão	✓	Conector possui pinagem padrão A (4 polos).

INSTALAÇÃO

Como instalar o EVW001 IFM - Cabo Conector Fêmea IFM Aplicações de Solda 2m PUR IP69K

Limpe o local de conexão antes da instalação.
Verifique se o conector macho do dispositivo está íntegro.
Alinhe a codificação A do conector fêmea com o dispositivo.
Rosqueie a porca manualmente até sentir resistência.
Aplique o torque recomendado (0,6 a 1,5 Nm) usando uma chave adequada.
Fixe o cabo com braçadeiras, respeitando o raio de curvatura mínimo.

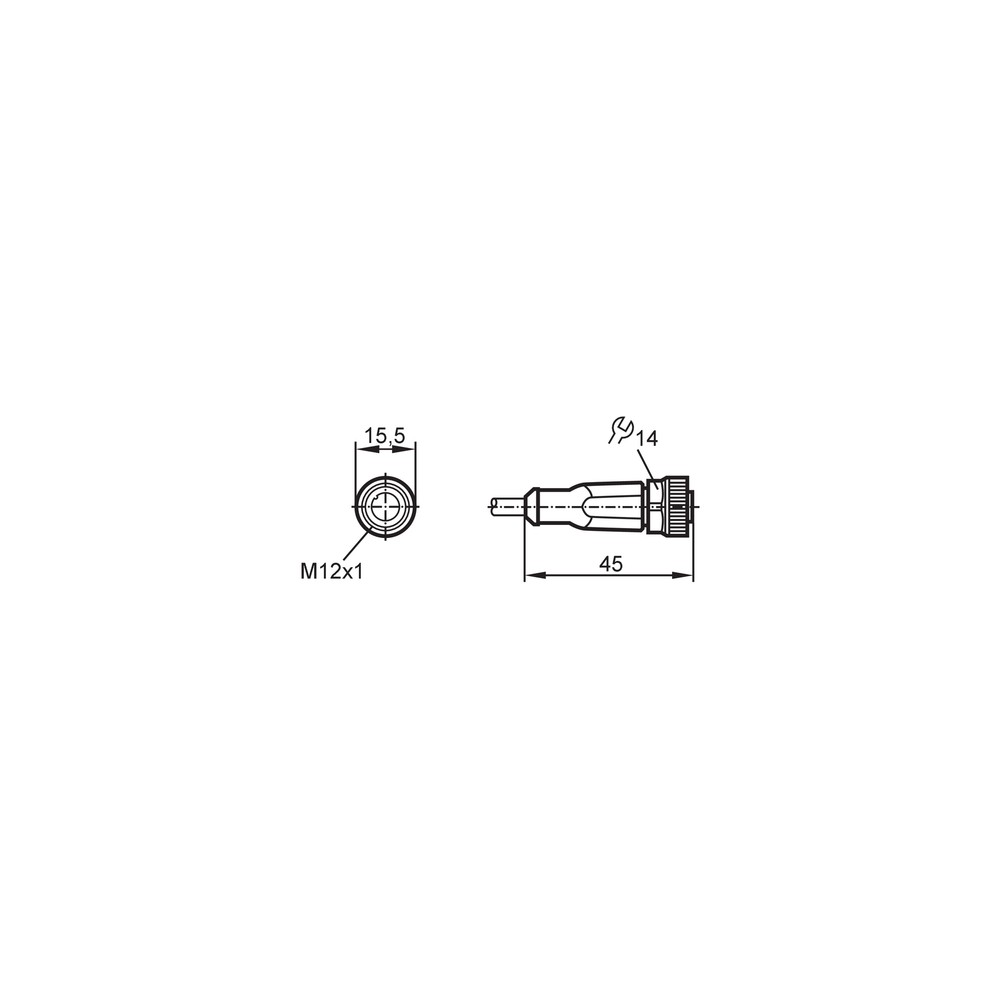

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conexão intermitente ou infiltração de umidade.	Torque de aperto insuficiente ou excessivo.	Verificar se a porca está ajustada entre 0,6 e 1,5 Nm.
Ruptura interna dos fios condutores.	Raio de curvatura menor que o especificado (10x diâmetro).	Inspeção visual da capa do cabo por dobras acentuadas.
Perda de sinal ou aumento da resistência elétrica.	Contaminação dos pinos internos.	Verificar os contatos dourados quanto a oxidação ou resíduos.
Cabo rígido, quebradiço ou com deformação externa.	Degradação térmica por exceder o limite de 90 °C.	Verificar se o cabo está próximo a fontes de calor radiante.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVW001 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este cabo EVW001 e qual sua principal finalidade?

O EVW001 é um cabo de conexão com conector fêmea M12 de 2 metros, projetado para ambientes industriais agressivos, especialmente aplicações de solda.

O que acompanha o produto ao realizar a compra?

Este cabo acompanha apenas o componente em si. Não inclui adaptadores, sensores ou terminais adicionais, sendo um cabo de conexão direta.

Existem restrições de uso para este cabo?

O cabo não deve ser utilizado em aplicações que excedam 250V AC ou 300V DC. Além disso, não é adequado para ambientes onde a temperatura ambiente exceda os 90 °C.

Este cabo pode ser usado em qualquer ambiente químico?

Não é recomendado para áreas com contato constante com ácidos fortes ou solventes agressivos que degradem o revestimento em PUR, embora seja resistente a faíscas de solda.

O que devo verificar se o sinal do sensor for perdido?

Sintomas de falha incluem interrupção de sinal ou leituras instáveis. A causa provável pode ser o rompimento interno dos condutores por excesso de tração ou danos no conector M12.

Por que o meu sensor apresenta falhas intermitentes de conexão?

Verifique a integridade da vedação FKM e o aperto da porca. Um mau contato frequentemente ocorre por falta de torque adequado (0,6...1,5 Nm) ou oxidação por contaminação externa.

Vale a pena usar este cabo em vez de um modelo genérico?

Este cabo é industrial, projetado para mais de 2 milhões de ciclos de curvatura, sendo superior a cabos comerciais padrão que não possuem resistência a respingos de solda.

Devo comprar este cabo injetado ou montar meu próprio conector?

A escolha entre este cabo e um conector montável depende da instalação. Este cabo é injetado de fábrica, garantindo a vedação IP69K necessária para lavagem de alta pressão.

Quais cuidados devo ter na instalação do conector M12?

Ao instalar, certifique-se de não ultrapassar o raio de curvatura mínimo (10x o diâmetro do cabo). Utilize uma chave dinamométrica para garantir que o torque fique entre 0,6 e 1,5 Nm.

Como deve ser feita a manutenção preventiva deste cabo?

A limpeza do cabo deve ser feita apenas com produtos compatíveis com PUR e TPU. Evite solventes que possam ressecar o material de revestimento ou danificar a vedação.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que indica total estanqueidade contra entrada de poeira e resistência a lavagens com jato de água de alta pressão e alta temperatura. (Ref.: IP65, IP67, IP68, IP69K)

PUR (Poliuretano)

Material de revestimento externo do cabo, conhecido por sua alta resistência mecânica, abrasão e flexibilidade em temperaturas variadas. (Ref.: PUR)

Ciclos de Curvatura

Número de vezes que o cabo pode ser dobrado em um raio específico antes de apresentar fadiga ou quebra dos condutores internos. (Ref.: > 2 Mio.)

Sem Halogênio

Característica do revestimento que impede a liberação de gases tóxicos e corrosivos em caso de incêndio. (Ref.: sem halogênio)

Codificação A

Padrão de pinagem do conector M12 utilizado para transmissão de sinais em sensores e atuadores. (Ref.: Codificação: A)
