Cabo de Ligação IFM EVT649 7m - IP69K Alimentício

Pré-visualizar: EVT649 IFM - Cabo de Ligação IFM Indústria Alimentícia 7m M12 PVC IP69K

EVT649 IFM - Cabo de Ligação IFM Indústria Alimentícia 7m M12 PVC IP69K

Imagem meramente ilustrativa

R$ 428,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT649
EAN: 4021179339827
NCM do produto: 85444200

Destaques do Produto Comprimento 7 m...mais

Fechar menu

Saiba mais sobre: "EVT649 IFM - Cabo de Ligação IFM Indústria Alimentícia 7m M12 PVC IP69K"

Destaques do Produto

Comprimento

7 m

Conexão

M12 reto, codificação A, 4 contatos

Condutor

4 x 0,34 mm²

Tensão de operação

< 250 V AC / < 300 V DC

Proteção

IP65, IP67, IP68 e IP69K

Material e composição

PVC, sem silicone; contatos banhados a ouro

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVT649, 7 m, M12, PVC, IP69K

O IFM EVT649 é um cabo de ligação de 7 m para aplicações em áreas úmidas e higiênicas na indústria de alimentos. Possui conexão M12 reta, de 4 contatos, codificação A, e revestimento em PVC. É isento de silicone, tem contatos banhados a ouro e proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de ligação
Comprimento	7 m
Conexão	1 x M12 reto, codificação A, 4 contatos
Material do cabo	PVC
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 100 °C; em aplicação móvel: 5 a 100 °C
Contatos	Banhados a ouro
Aplicação indicada pelo fabricante	Áreas úmidas e higiênicas na indústria de alimentos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes com interface M12 reta, codificação A e 4 contatos, desde que a pinagem e os requisitos elétricos do equipamento sejam compatíveis.
Instalações em áreas úmidas e higiênicas na indústria de alimentos, conforme aplicação indicada pelo fabricante.
Aplicações que requeiram cabo de 7 m, revestimento de PVC, ausência de silicone e contatos banhados a ouro.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conexão com codificação, número de contatos, pinagem ou formato diferentes; confirme a interface do dispositivo antes da instalação.
Não operar acima dos limites declarados de tensão, corrente ou temperatura. Para aplicação móvel, considerar a faixa de 5 a 100 °C especificada para essa condição.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão em áreas úmidas e higiênicas na indústria de alimentos, respeitando as condições de instalação e os graus de proteção declarados.
Possibilidade de uso em instalação com movimento do cabo, desde que atendidos os dados especificados para aplicação móvel: temperatura ambiente de 5 a 100 °C e condições de movimento declaradas. A ficha não identifica um equipamento específico compatível.
Em montagem flexível, observar o raio mínimo de curvatura de 10 vezes o diâmetro do cabo. A ficha não informa procedimentos de limpeza nem compatibilidade com agentes químicos; consultar o fabricante para esses requisitos.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVT649, 7 m, M12, PVC, IP69K, verifique estes pontos:

Escolha o EVT649 quando

A instalação requerer 7 m de cabo, conexão M12 reta A de 4 contatos e os limites elétricos e ambientais declarados forem atendidos. O fabricante indica o cabo para áreas úmidas e higiênicas na indústria de alimentos.

Verifique outra configuração quando

O equipamento exigir outro comprimento, codificação, número de contatos ou disposição elétrica. A ficha não identifica dispositivos específicos nem fornece pinagem funcional; confirme esses dados no datasheet do EVT649 e na documentação do equipamento conectado.

Confira antes de instalar

Verifique a tensão e a corrente do circuito, a compatibilidade da interface M12 e a condição de instalação fixa ou móvel. Para flexão, a ficha especifica raio mínimo de 10 vezes o diâmetro do cabo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada no anúncio.
Modelo	EVT649	Código do produto.
Tipo de produto	Cabo de ligação	Classificação do produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação informada pelo fabricante.
Part number catalogado	VDOGH040VAS0007E04STGH040VAS	Identificador apresentado nos dados do catálogo.
GTIN	4021179339827	Identificador comercial informado no anúncio.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites declarados para operação.
Capacidade de carga total	4 A	Capacidade de carga total informada na ficha.
Classe de proteção	II	Classe declarada nos dados técnicos.

Conexões elétricas
Conexão do cabo	7 m, PVC, laranja, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e seção do cabo conforme ficha.

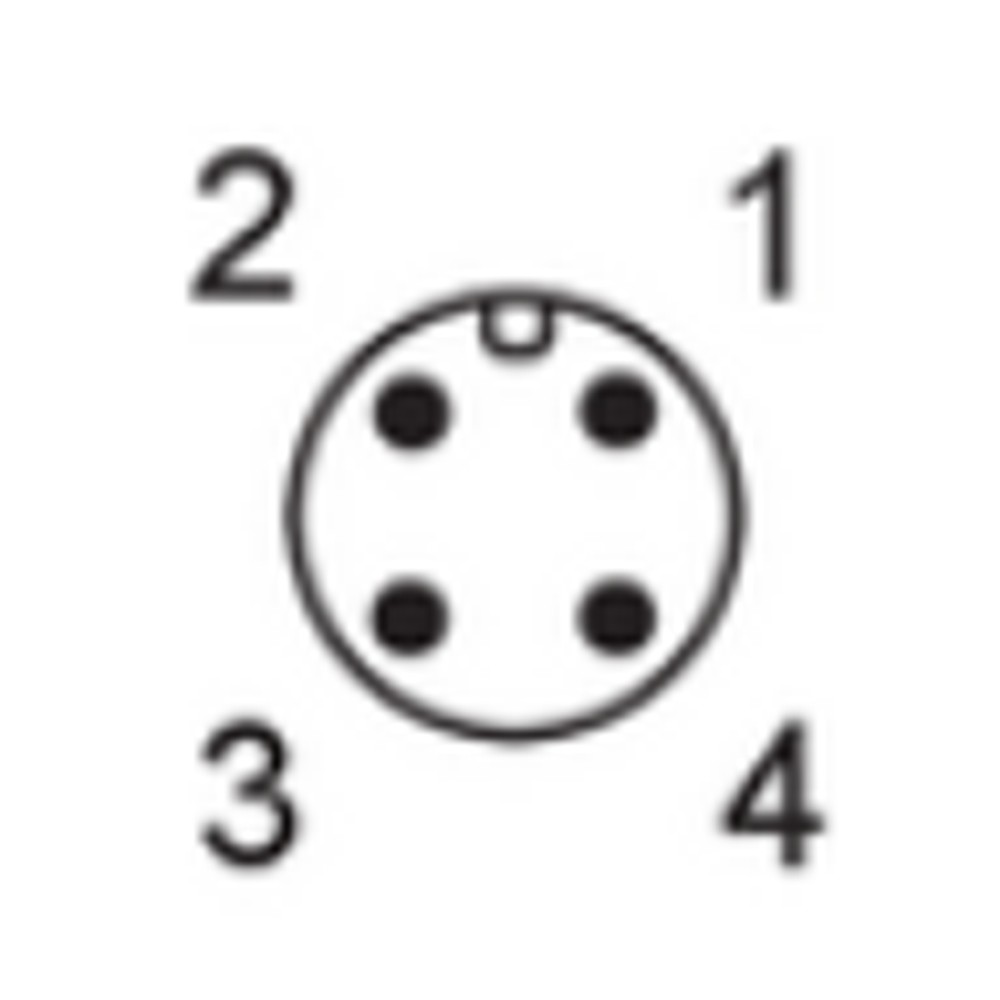

Conexão elétrica – soquete	1 x M12, reto; codificação A; 4 contatos dourados; corpo em PVC laranja; bloqueio em aço inoxidável 1.4404 (316L); vedação EPDM	Descrição da conexão do soquete conforme ficha.
Conexão elétrica – conector	1 x M12, reto; codificação A; 4 contatos dourados; corpo em PVC laranja; bloqueio em aço inoxidável 1.4404 (316L)	Descrição da conexão do conector conforme ficha.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa declarada para o bloqueio da conexão.

Materiais e construção
Material do cabo/invólucro	PVC	Material declarado para o cabo e o invólucro.
Cor do cabo e do corpo da conexão	Laranja	Cor indicada na ficha.
Material do bloqueio	1.4404 (aço inoxidável / 316L)	Material declarado para o bloqueio da conexão.
Material da vedação	EPDM	Material declarado para a vedação.
Livre de silicone	Sim	Característica declarada pelo fabricante.
Contatos	Banhados a ouro	Acabamento declarado para os contatos.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados na ficha.
Temperatura ambiente	-25 a 100 °C	Faixa informada para temperatura ambiente.
Temperatura ambiente em aplicação móvel	5 a 100 °C	Faixa especificada para condição móvel.
Limite de temperatura cULus	Até 50 °C	Aviso da ficha: cULus: ...50 °C.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência indicada para condições climáticas de armazenamento.

Dados mecânicos
Comprimento	7 m	Comprimento do cabo declarado.
Peso	287,9 g	Valor informado nos dados do catálogo.
Ciclos de curvatura	> 1 milhão	Resistência a ciclos de curvatura declarada.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível.
Esforço de torção	± 180 °/m	Valor declarado para esforço de torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições de movimento especificadas na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação nem dispositivos compatíveis. A interface informada é M12, codificação A, com 4 contatos; a compatibilidade depende da pinagem e dos sinais do equipamento conectado.

Conexões

Elétrica Cabo de 7 m em PVC, 4 x 0,34 mm² (42 x Ø 0,1 mm); conexão M12 reta, codificação A, 4 contatos dourados. Tensão de operação: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. Confirmar a pinagem do dispositivo na documentação correspondente.

Processo Não se aplica: trata-se de um cabo de ligação com conexão elétrica M12, sem conexão de processo indicada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 reta, codificação A e 4 contatos, com pinagem compatível e dentro dos limites elétricos do cabo	✓	A ficha declara conexão M12 A de 4 contatos; pinagem e requisitos do equipamento devem ser conferidos separadamente.
Conexão a equipamento que exige outra codificação, outro número de contatos ou pinagem diferente	✗	A interface declarada é M12 reta, codificação A, com 4 contatos; a ficha não indica compatibilidade com configurações diferentes.
Instalação em área úmida e higiênica na indústria de alimentos, dentro das condições declaradas	✓	Essa aplicação é indicada na ficha do produto, que também declara graus de proteção IP65, IP67, IP68 e IP69K.
Circuito acima de 4 A de capacidade de carga total ou dos limites de tensão declarados	✗	A ficha especifica capacidade de carga total de 4 A e tensão de operação inferior a 250 V AC / inferior a 300 V DC.
Aplicação móvel abaixo de 5 °C ou acima de 100 °C	✗	A faixa de temperatura ambiente declarada para aplicação móvel é de 5 a 100 °C.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVT649, 7 m, M12, PVC, IP69K

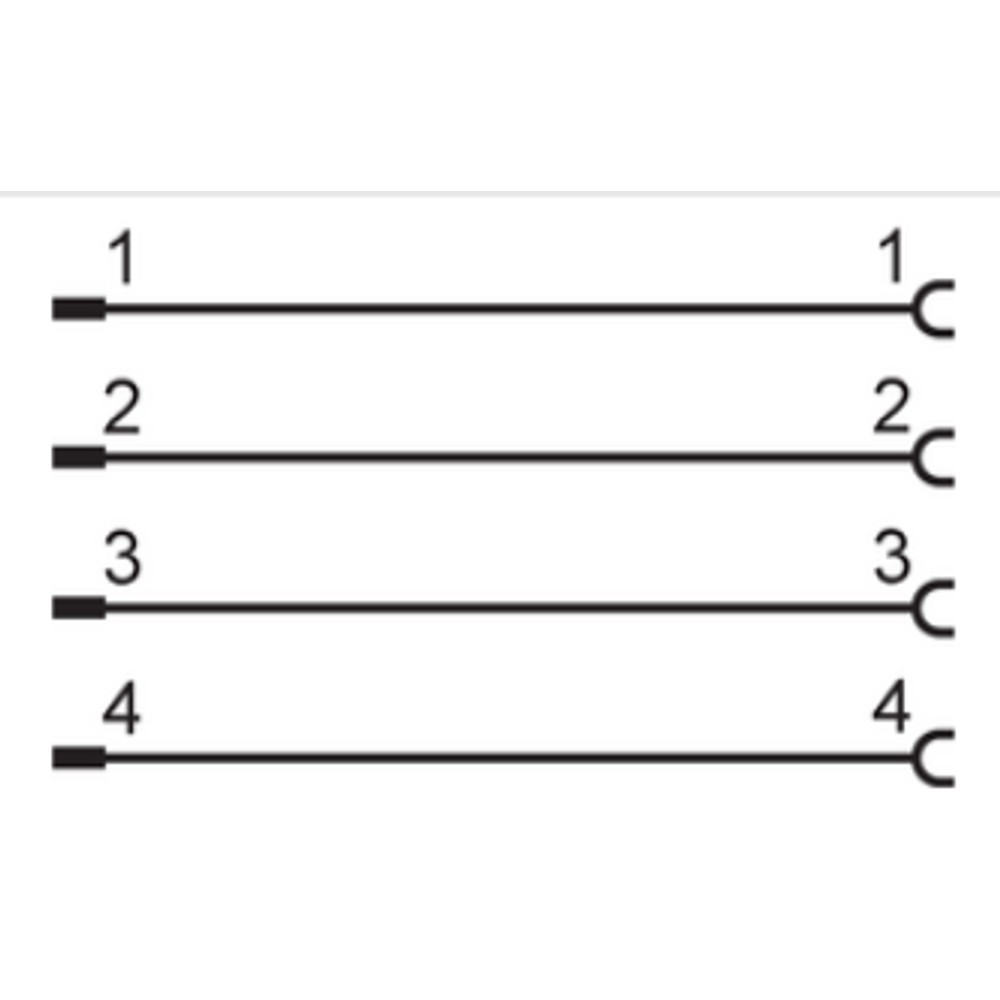

Confirme que a conexão do equipamento é M12 reta, codificação A, com 4 contatos, e verifique a pinagem na documentação do equipamento.
Confira se a tensão e a corrente do circuito permanecem dentro dos limites declarados para o cabo.
Verifique se o comprimento de 7 m atende ao percurso previsto, sem tracionar o cabo nem exceder as condições de movimento aplicáveis.
Posicione o cabo respeitando o raio mínimo de flexão de 10 vezes o diâmetro do cabo.
Acople a conexão sem forçar o alinhamento e aperte o bloqueio dentro da faixa declarada de 0,6 a 1,5 Nm.
Após a montagem, confira o assentamento da conexão e inspecione o cabo e a vedação; para requisitos específicos de instalação, consulte o datasheet.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não estabelece comunicação ou não recebe o sinal esperado.	Possível incompatibilidade de pinagem, conexão incompleta ou divergência entre a interface do cabo e a do dispositivo.	Confirme a codificação M12, o número de contatos e a pinagem nos documentos do cabo e do equipamento; inspecione o acoplamento.
Interrupções elétricas quando o cabo se movimenta.	Possível dano ou esforço mecânico no cabo, ou instalação com flexão abaixo do raio mínimo declarado.	Inspecione o cabo ao longo do percurso e verifique se, na aplicação flexível, o raio de curvatura respeita 10 vezes o diâmetro do cabo.
A conexão apresenta umidade ou perda de vedação.	Possível acoplamento incompleto, vedação danificada ou condição de instalação não compatível com a proteção declarada.	Verifique o assentamento da conexão e o estado da vedação EPDM; compare a instalação com as instruções do fabricante.
A conexão aquece ou o circuito apresenta funcionamento irregular sob carga.	Possível operação acima da capacidade de carga total ou dos limites de tensão declarados.	Meça a tensão e a corrente do circuito e compare com os limites especificados para o EVT649.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVT649 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT649 e para que tipo de aplicação serve?

É um cabo de ligação de 7 m com conexão M12, indicado pelo fabricante para áreas úmidas e higiênicas na indústria de alimentos. A compatibilidade com o equipamento depende também da pinagem.

Quais são as características da conexão M12 deste cabo?

A conexão é reta, codificação A, com 4 contatos banhados a ouro. Confirme a disposição elétrica no datasheet e na documentação do equipamento conectado.

O que acompanha a compra do EVT649?

Os dados do catálogo indicam uma peça por embalagem. A ficha não lista acessórios incluídos.

Posso usar este cabo em uma conexão M12 com outra codificação ou número de contatos?

A ficha especifica M12 reta, codificação A, com 4 contatos. Não é possível confirmar compatibilidade com outra codificação ou quantidade de contatos; confira a interface do dispositivo.

O EVT649 serve para qualquer equipamento M12?

Não é possível afirmar compatibilidade universal: além do formato, é necessário verificar codificação, pinagem, sinais, tensão e corrente requeridos pelo equipamento.

O equipamento não funciona depois de conectar o cabo; o que verifico antes de substituí-lo?

Verifique primeiro o acoplamento, a codificação e a pinagem do equipamento, além da continuidade do circuito. A ficha não fornece uma tabela de pinagem funcional.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é dano mecânico ou flexão fora das condições especificadas. Inspecione o cabo e confira se o raio mínimo de flexão é respeitado.

Como decidir entre este modelo e outro cabo M12?

Escolha o EVT649 se os 7 m, a conexão reta M12 A de 4 contatos e os limites elétricos e ambientais atenderem à instalação. Procure outra configuração se o equipamento exigir características diferentes, após confirmar a pinagem.

Qual cuidado devo ter ao instalar o cabo em um percurso flexível?

Respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo. Para o bloqueio da conexão, a ficha declara torque de aperto de 0,6 a 1,5 Nm.

Qual é a tensão máxima de operação indicada para o EVT649?

A ficha declara tensão de operação inferior a 250 V AC e inferior a 300 V DC. Não exceda esses limites nem a capacidade de carga total declarada.

GLOSSÁRIO TÉCNICO

Codificação M12 A

Identificação da configuração da conexão M12; deve corresponder à interface do dispositivo conectado. (Ref.: conexão M12, codificação A)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de elementos conforme os códigos indicados na ficha. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de flexão

Menor raio de curvatura especificado para a aplicação flexível do cabo. (Ref.: mínimo de 10 x diâmetro do cabo)

Capacidade de carga total

Limite de corrente declarado para a carga elétrica do cabo. (Ref.: 4 A)

Contatos banhados a ouro

Acabamento indicado para os contatos elétricos da conexão. (Ref.: 4 contatos dourados)
