Cabo de Ligação IFM EVT564 3,75m

Pré-visualizar: EVT564 IFM - Cabo de Ligação IFM Indústria de Alimentos 3,75m PVC IP69K

EVT564 IFM - Cabo de Ligação IFM Indústria de Alimentos 3,75m PVC IP69K

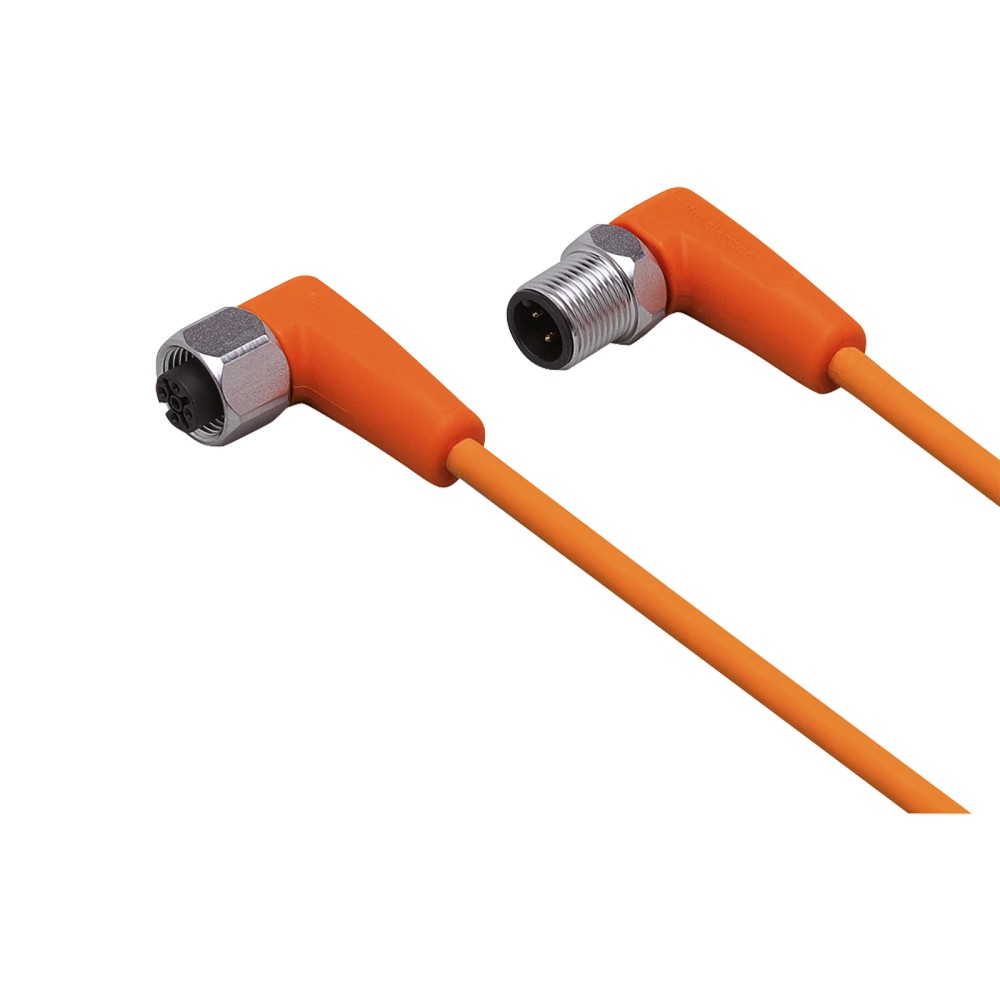

Imagem meramente ilustrativa

R$ 412,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT564
EAN: 4021179310499
NCM do produto: 85444200

Destaques do Produto Comprimento 3,75 m...mais

Fechar menu

Saiba mais sobre: "EVT564 IFM - Cabo de Ligação IFM Indústria de Alimentos 3,75m PVC IP69K"

Destaques do Produto

Comprimento

3,75 m

Tipo de Conexão

M12 Angular

Material de Revestimento

PVC

Proteção IP

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT564 IFM - Cabo de Ligação Industrial M12 para Alimentos 3,75m

O cabo de ligação EVT564 da IFM é uma solução robusta desenvolvida para ambientes higiênicos, como a indústria de alimentos, garantindo alta resistência à lavagem sob pressão (IP69K). Com 3,75 metros de comprimento, este cabo utiliza revestimento em PVC e contatos banhados a ouro para assegurar a integridade do sinal. É a escolha ideal para aplicações que demandam tolerância a dobras constantes e deslocamentos em ambientes úmidos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Comprimento	3,75 m
Grau de proteção	IP65, IP67, IP68, IP69K
Material	PVC
Tensão de Operação	< 250 V AC
Corrente	4 A
Material da Porca	Aço Inoxidável (316L)
Ciclos de Curvatura	> 1 milhão

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e higiênicas (indústria alimentícia).
Aplicações que exigem alta resistência à limpeza com alta pressão (IP69K).
Ambientes com necessidade de resistência a dobras e torções (± 180°/m).
Equipamentos de automação com conexão padrão M12.

⚠ Considere outro se precisa de:

Instalação em áreas com temperaturas ambientes acima de 100°C.
Uso em sistemas com Tensão AC/DC superior aos limites especificados.
Aplicações que exigem resistência a produtos químicos não compatíveis com PVC.
Uso de ferramentas de aperto fora da faixa de 0,6 a 1,5 Nm.

APLICAÇÕES E USO

Indústria de alimentos e bebidas: áreas com exigência de higienização frequente.
Sistemas de automação industrial com conectividade M12.
Aplicações robóticas ou de braços móveis que exigem tolerância a ciclos de dobra (>1 milhão).
Ambientes úmidos onde é necessária proteção contra corrosão e entrada de água.

COMO ESCOLHER

Antes de comprar o EVT564 IFM - Cabo de Ligação Industrial M12 para Alimentos 3,75m, verifique estes pontos:

Quando selecionar o EVT564

Indicado quando sua aplicação ocorre em ambientes da indústria alimentícia, exige grau de proteção IP69K e requer um cabo flexível com contatos de alta condutividade (banhados a ouro).

Quando buscar outra alternativa

Se a aplicação exigir resistência química extrema (onde PVC não é adequado) ou temperaturas de operação superiores a 100°C, considere consultar cabos com revestimentos especiais como PUR ou Teflon.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de isolamento elétrico operacional
Capacidade de carga total	4 A	Corrente máxima permitida

Dados Mecânicos
Comprimento	3,75 m	Comprimento total do cabo
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Resistência a penetração de líquidos e sólidos
Material da porca	1.4404 (Aço Inoxidável / 316L)	Resistência mecânica e química do bloqueio
Raio de flexão	min. 10 x diâmetro do cabo	Flexibilidade para aplicação móvel

Condições Ambientais
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Ambiente de operação recomendado
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura operacional

COMPATIBILIDADE

Comunicação

• Sinais analógicos e digitais padrão através de interface M12

Conexões

Elétrica 4 x 0,34 mm² (42 x Ø 0,1 mm)

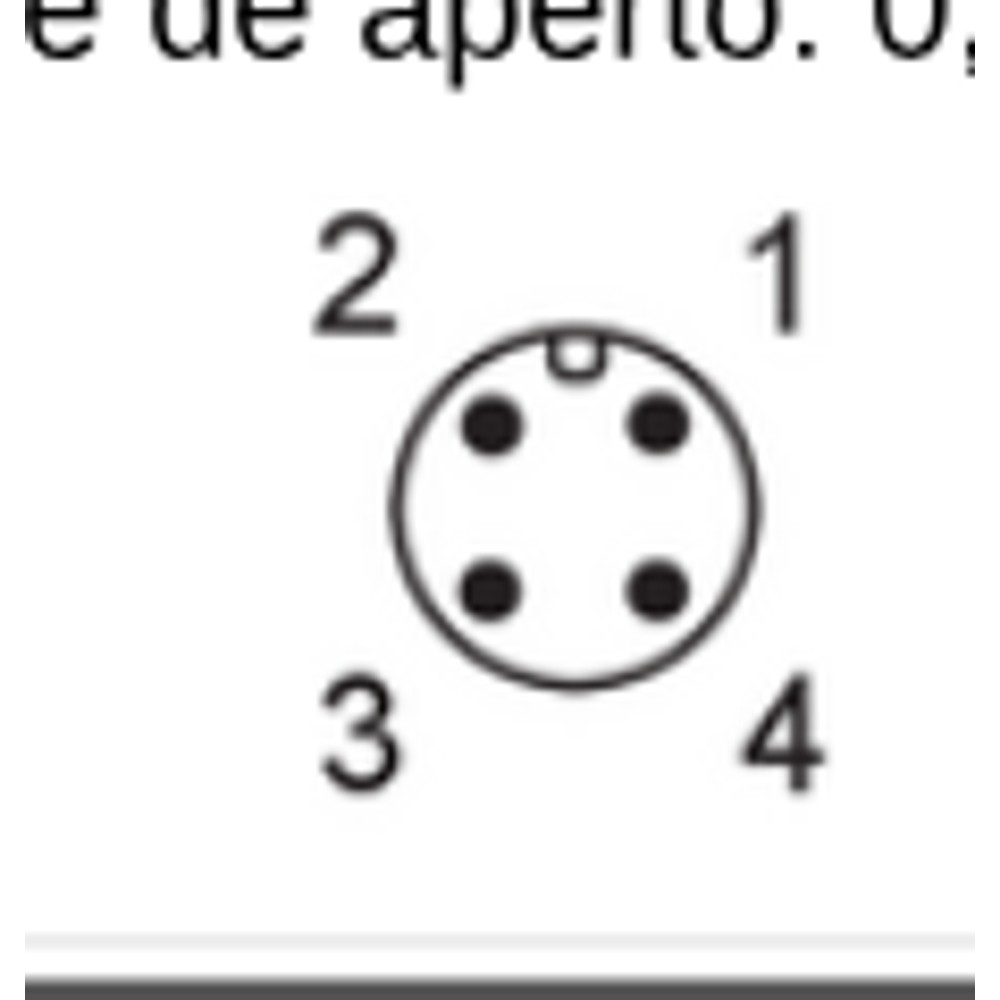

Processo M12 Angular, codificação A

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Áreas com lavagem de alta pressão (IP69K)	✓	O produto possui certificação IP69K específica para este fim.
Ambientes corrosivos (químicos agressivos)	✗	Embora o PVC seja resistente, o revestimento não é indicado para químicos industriais agressivos que exigem materiais como Teflon ou PUR.
Aplicação em temperaturas de 120°C	✗	O limite operacional máximo especificado é 100°C.

INSTALAÇÃO

Como instalar o EVT564 IFM - Cabo de Ligação Industrial M12 para Alimentos 3,75m

Verifique a compatibilidade do dispositivo (conector M12 A-coded).
Limpe o local da conexão para remover detritos.
Insira o conector angular no dispositivo de forma alinhada.
Aperte a porca de aço inoxidável manualmente.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Certifique-se de que o cabo não está sob tensão excessiva ou raio de curvatura muito fechado.

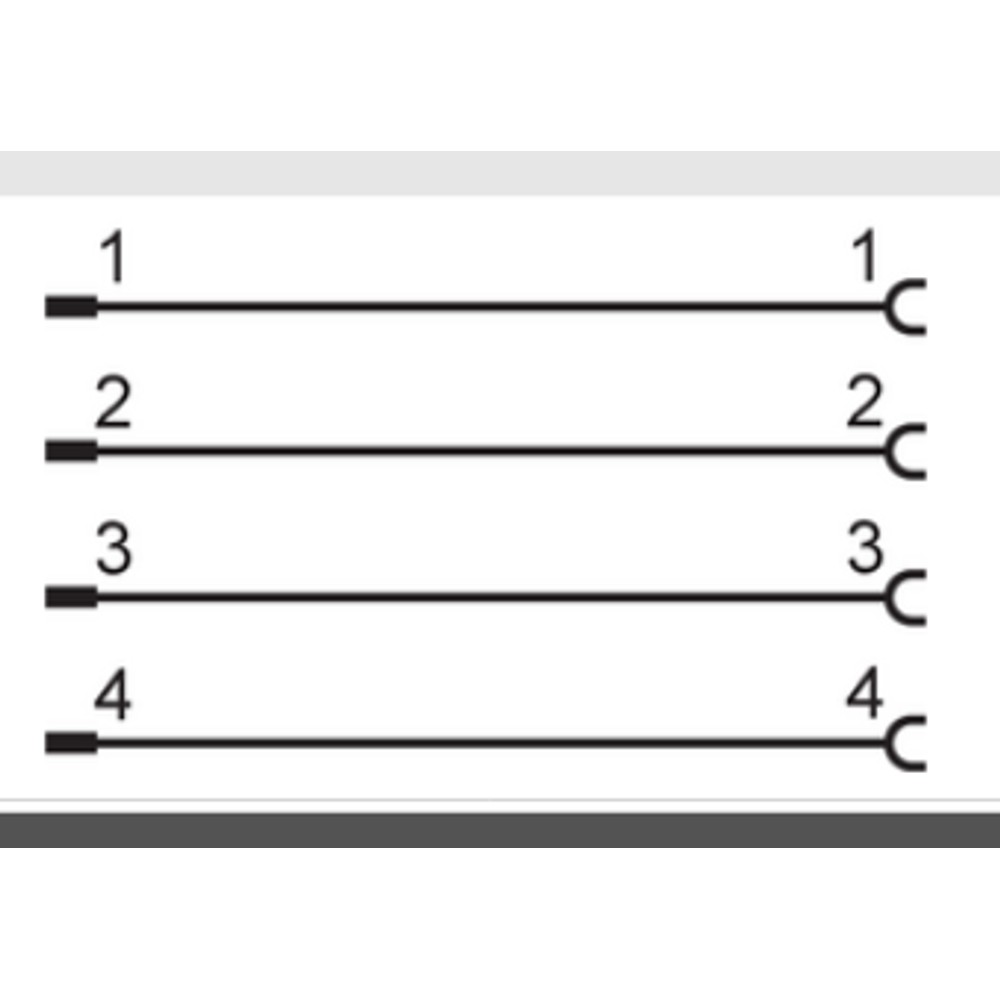

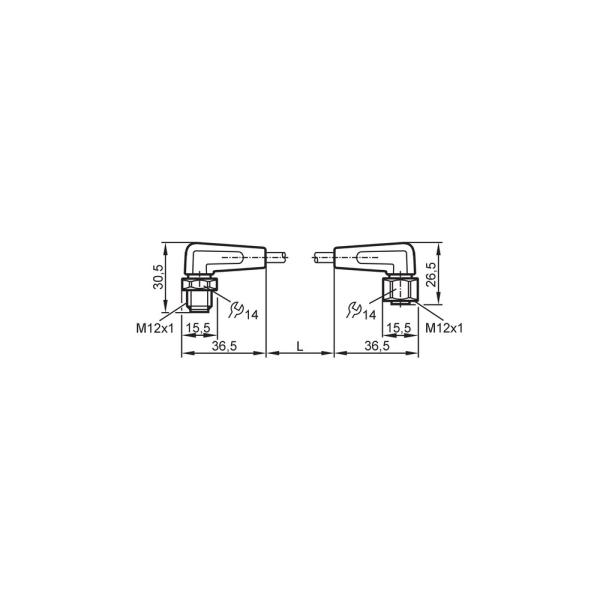

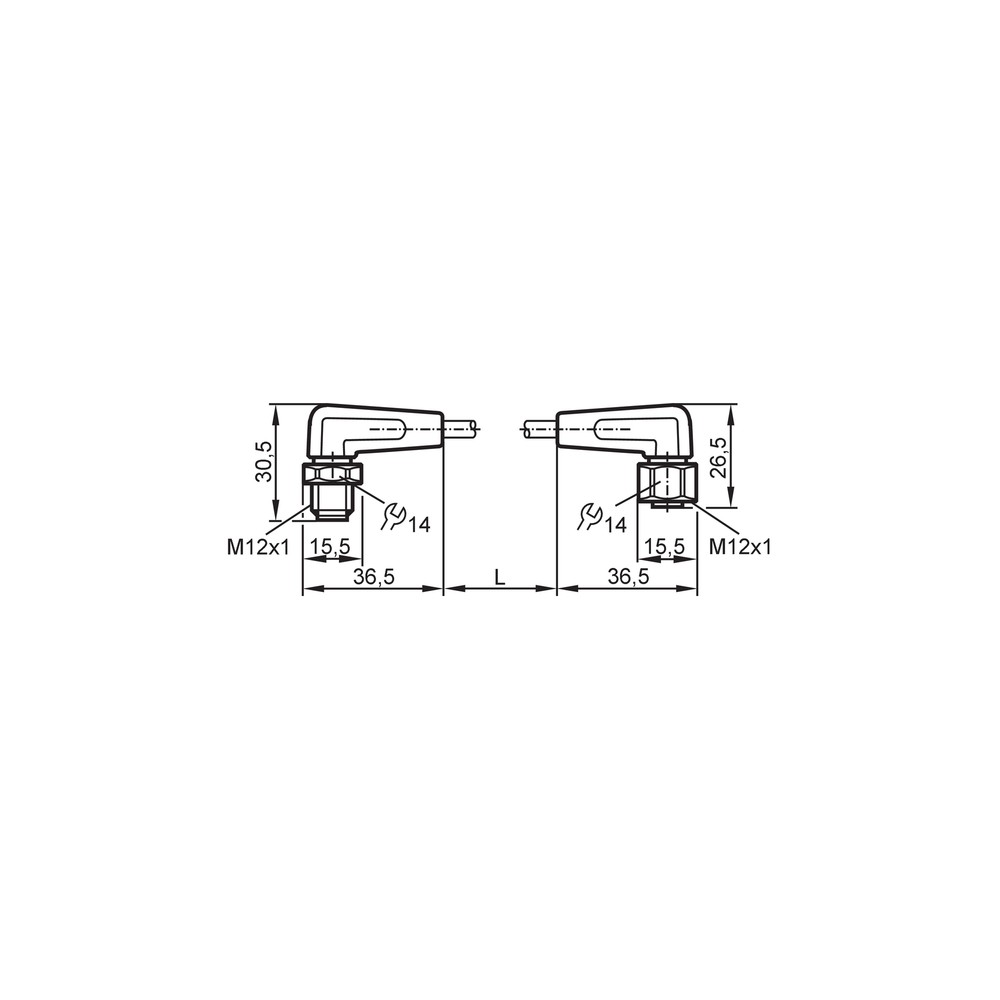

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na vedação ou entrada de umidade.	Torque de aperto fora da faixa (0,6-1,5 Nm).	Verificar se a porca está apertada dentro do limite especificado.
Ruptura interna dos condutores ou falha intermitente.	Curvatura abaixo do raio mínimo permitido (10x diâmetro).	Inspecionar visualmente o cabo em busca de dobras excessivas.
Sinal elétrico intermitente ou ruído.	Contaminação nos contatos internos.	Verificar os pinos quanto à presença de resíduos ou oxidação.
Deformação ou ressecamento do isolamento (PVC).	Exposição a temperaturas acima de 100°C.	Verificar se a temperatura ambiente está dentro da faixa especificada.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVT564 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação EVT564?

O EVT564 é um cabo de ligação IFM projetado para automação industrial, especificamente para áreas úmidas e higiênicas na indústria de alimentos.

Quais as principais características técnicas deste cabo?

Este cabo possui 3,75 metros de comprimento, revestimento em PVC, contatos banhados a ouro e grau de proteção IP69K, sendo ideal para ambientes rigorosos.

Este cabo pode ser utilizado em temperaturas superiores a 100°C?

Não é indicado para ambientes com temperaturas que excedam 100°C ou que exijam materiais de cabo diferentes de PVC, conforme especificado no manual técnico.

Existe alguma restrição de aplicação química para este cabo?

O cabo não deve ser instalado em aplicações que exijam resistência a produtos químicos agressivos não compatíveis com PVC ou em sistemas que demandem protocolos de comunicação além da conexão elétrica padrão M12.

Como identificar uma falha na conexão do cabo?

O sintoma comum é a perda de sinal ou intermitência na conexão, frequentemente causada por torque de aperto inadequado ou vibração excessiva que afeta a vedação.

O que devo verificar se a conexão apresentar falhas?

Verifique o torque de aperto, que deve estar entre 0,6 e 1,5 Nm, e inspecione visualmente o estado da vedação EPDM e dos contatos banhados a ouro.

Devo comprar este cabo montado ou montar um cabo personalizado?

Este produto é um cabo de ligação pronto para uso; a escolha entre ele e um modelo sob medida depende da necessidade específica de comprimento (3,75m) e do ambiente de instalação (IP69K).

Por que escolher este modelo em detrimento de cabos padrão de mercado?

Este cabo é a escolha técnica indicada para aplicações que exigem alta durabilidade em ciclos de dobramento (mais de 1 milhão de ciclos) e vedação contra lavagem de alta pressão.

Quais cuidados devo ter ao instalar o cabo M12?

A instalação requer alinhamento correto do conector M12 angular para evitar tensão mecânica no cabo, utilizando a porca de aço inoxidável 1.4404 para garantir a vedação.

Este cabo possui garantia de compatibilidade com sensores IFM?

O produto é fornecido pela IFM, garantindo compatibilidade total com sensores e distribuidores do ecossistema IFM, mantendo a integridade da especificação técnica de fábrica.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura. (Ref.: IP 69K)

1.4404 (Aço Inoxidável)

Material da porca de bloqueio, também conhecido como AISI 316L, resistente à corrosão em ambientes severos. (Ref.: Aço inox 316L)

Ciclos de curvatura

Número de vezes que o cabo pode ser dobrado antes de apresentar fadiga mecânica. (Ref.: > 1 Mio)

Codificação A

Padrão de conexão para conectores M12 voltado para sensores e atuadores DC padrão. (Ref.: M12 codificação A)

EPDM

Material da vedação utilizado pelo cabo, conhecido pela excelente resistência ao calor, ozônio e intempéries. (Ref.: Vedação EPDM)
