Cabo Conector Fêmea IFM EVT561

Pré-visualizar: EVT561 IFM - Cabo Conector Fêmea IFM Indústria Alimentícia 30m PVC IP69K

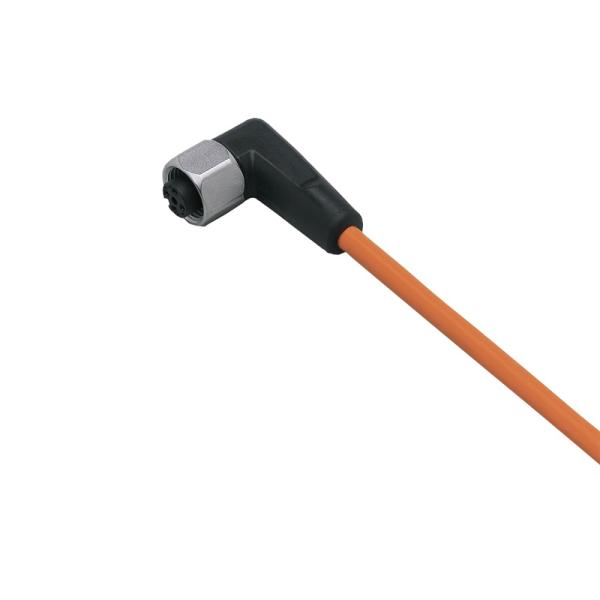

EVT561 IFM - Cabo Conector Fêmea IFM Indústria Alimentícia 30m PVC IP69K

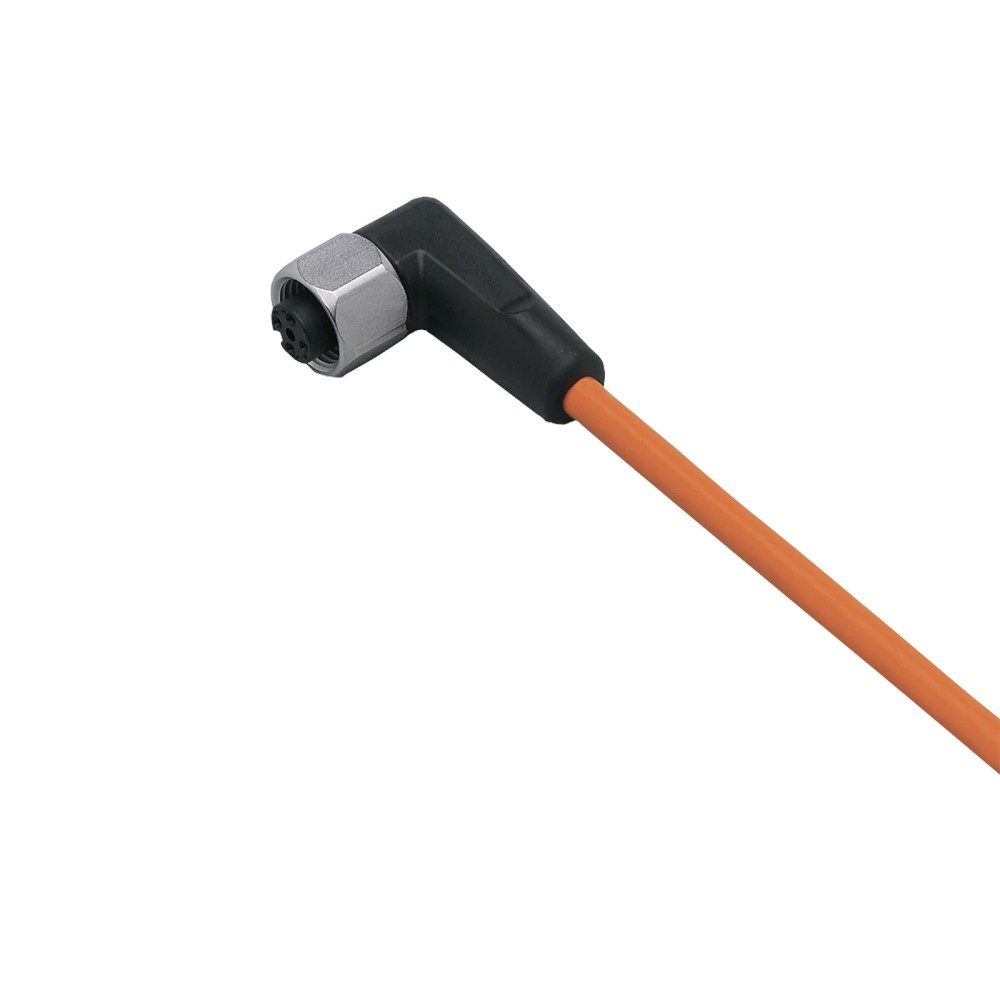

Imagem meramente ilustrativa

R$ 579,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT561
EAN: 4021179304276
NCM do produto: 85444200

Destaques do Produto Conector M12 Fêmea...mais

Fechar menu

Saiba mais sobre: "EVT561 IFM - Cabo Conector Fêmea IFM Indústria Alimentícia 30m PVC IP69K"

Destaques do Produto

Conector

M12 Fêmea

Comprimento

30 metros

Material Revestimento

PVC

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT561 IFM - Cabo Conector Fêmea M12, 30m, PVC, IP69K

O cabo de conexão EVT561 é uma solução de 30 metros projetada para automação industrial, sendo ideal para ambientes de processamento de alimentos e áreas úmidas que exigem alta estanqueidade. Ele possui conectores fêmea M12 de 4 pinos com contatos banhados a ouro, garantindo uma transmissão de sinal estável e duradoura. Sua construção robusta oferece proteção IP69K contra lavagem de alta pressão e operação confiável com tensões de 10 a 36 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVT561
Comprimento	30 m
Proteção	IP69K
Material Porca	Aço Inox 316L
Tensão	10-36V DC
Pinos	4
Corrente	4A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas (áreas úmidas)
Instalações que requerem grau de proteção IP69K
Conexão de sensores PNP em sistemas de automação de 10-36V DC

⚠ Considere outro se precisa de:

Aplicações com exposição a ácidos altamente concentrados não compatíveis com PVC
Uso em esteiras de alta velocidade com ciclos de dobramento acima do especificado
Ambientes com temperaturas operacionais que excedam 100 °C

APLICAÇÕES E USO

Processamento de alimentos e bebidas
Maquinário com necessidade de limpeza por lavagem
Sistemas de automação em ambientes com alta umidade

COMO ESCOLHER

Antes de comprar o EVT561 IFM - Cabo Conector Fêmea M12, 30m, PVC, IP69K, verifique estes pontos:

Escolha este produto

Para aplicações de 30m em ambientes industriais de lavagem (IP69K) com carga até 4A.

Busque alternativa

Se a aplicação exigir resistência química superior a PVC ou ciclos de flexão contínua em esteiras de alta performance.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	10...36 V DC	Limite de tensão para operação segura
Capacidade de carga total	4 A	Corrente máxima permitida pelo cabo
Função elétrica	PNP	Lógica de comutação

Condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Resistência à entrada de contaminantes
Temperatura ambiente	-25...100 °C	Faixa de operação permitida
Material da vedação	EPDM	Elemento de estanqueidade no conector

Dados mecânicos
Comprimento do cabo	30 m	Extensão total do condutor
Torque de aperto	0,6...1,5 Nm	Força para garantir estanqueidade
Material da porca	Aço inoxidável 1.4404 (316L)	Alta resistência à corrosão

COMPATIBILIDADE

Comunicação

• Digital I/O (PNP)

Conexões

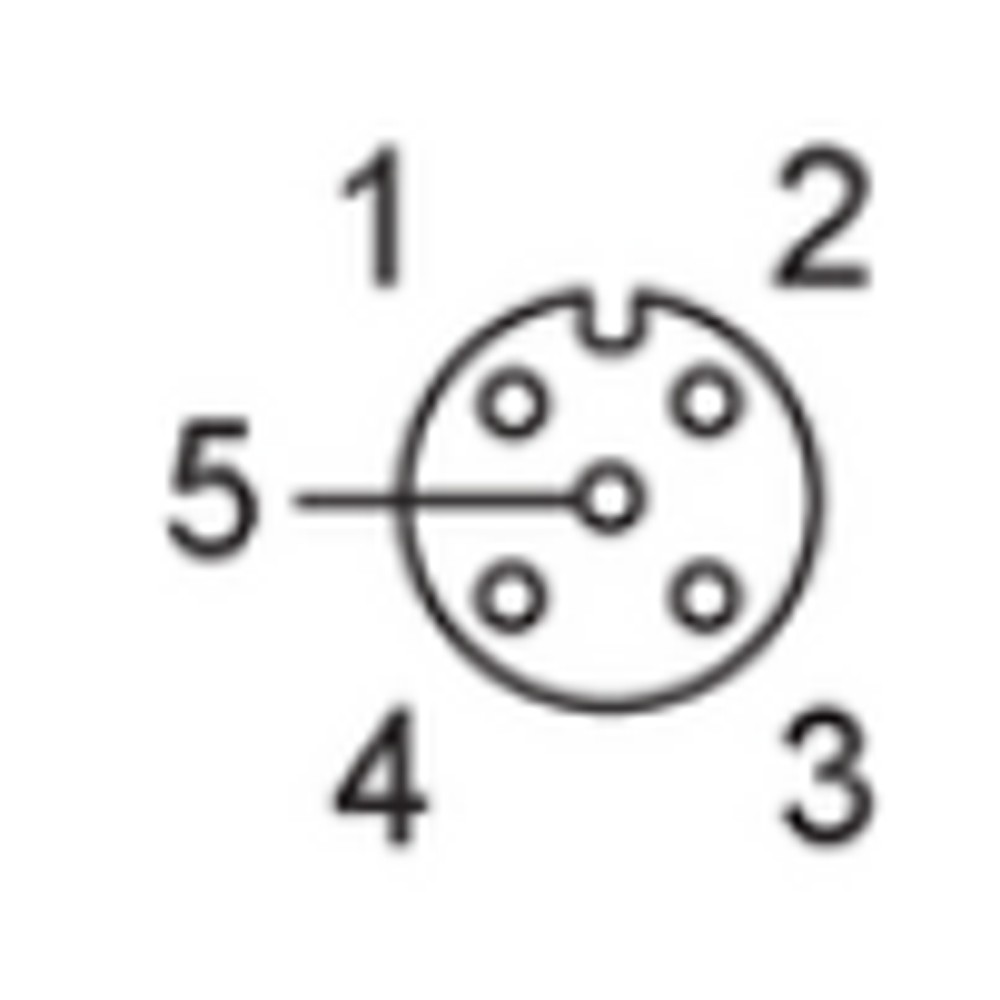

Elétrica 4 pinos, codificação A

Processo M12

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lavagem de alta pressão	✓	Possui grau de proteção IP69K específico para este cenário.
Uso em esteiras de alta flexão	✗	Revestimento em PVC limitado a torção de ± 180°/m e ciclos moderados.

INSTALAÇÃO

Como instalar o EVT561 IFM - Cabo Conector Fêmea M12, 30m, PVC, IP69K

Desenergize o sistema antes de iniciar
Inspeccione o conector M12 quanto a danos ou detritos
Alinhe o conector fêmea com o dispositivo de campo
Enrosque manualmente a porca de trava
Aplique o torque especificado de 0,6 a 1,5 Nm
Verifique a indicação do LED para confirmar o funcionamento

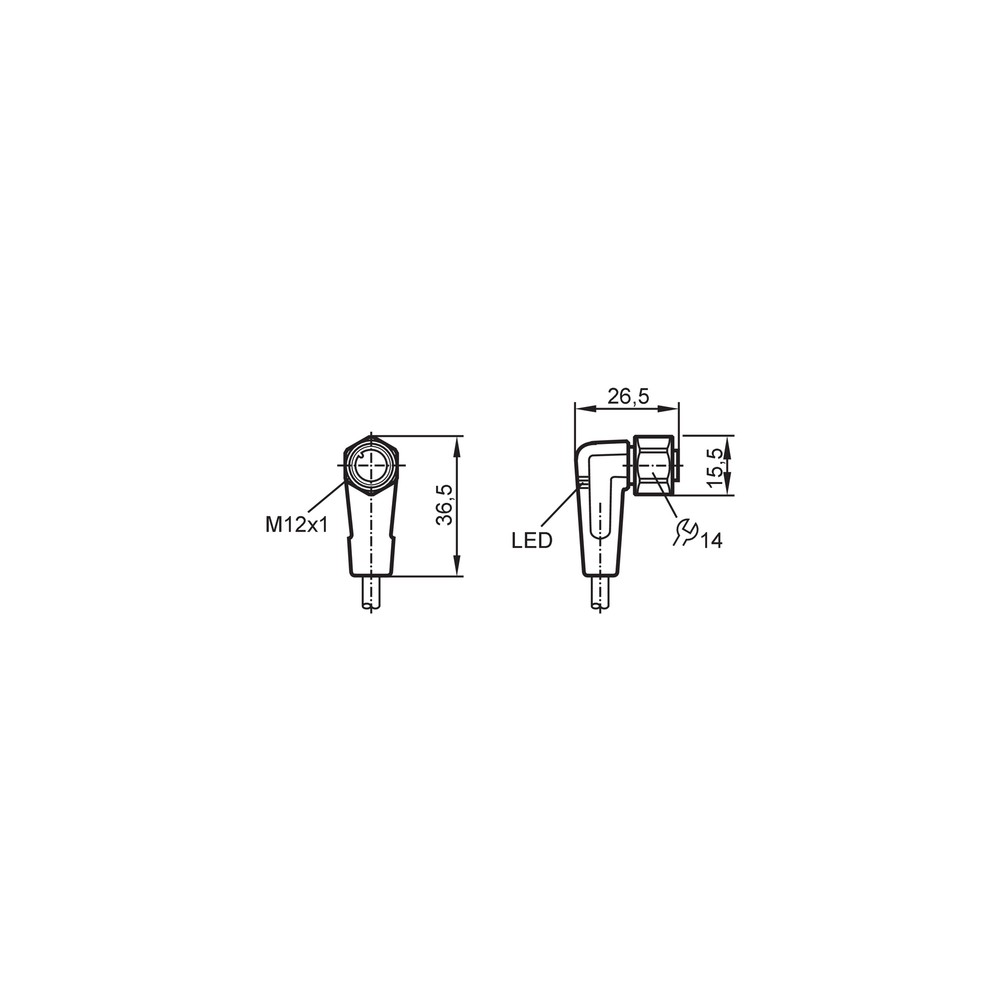

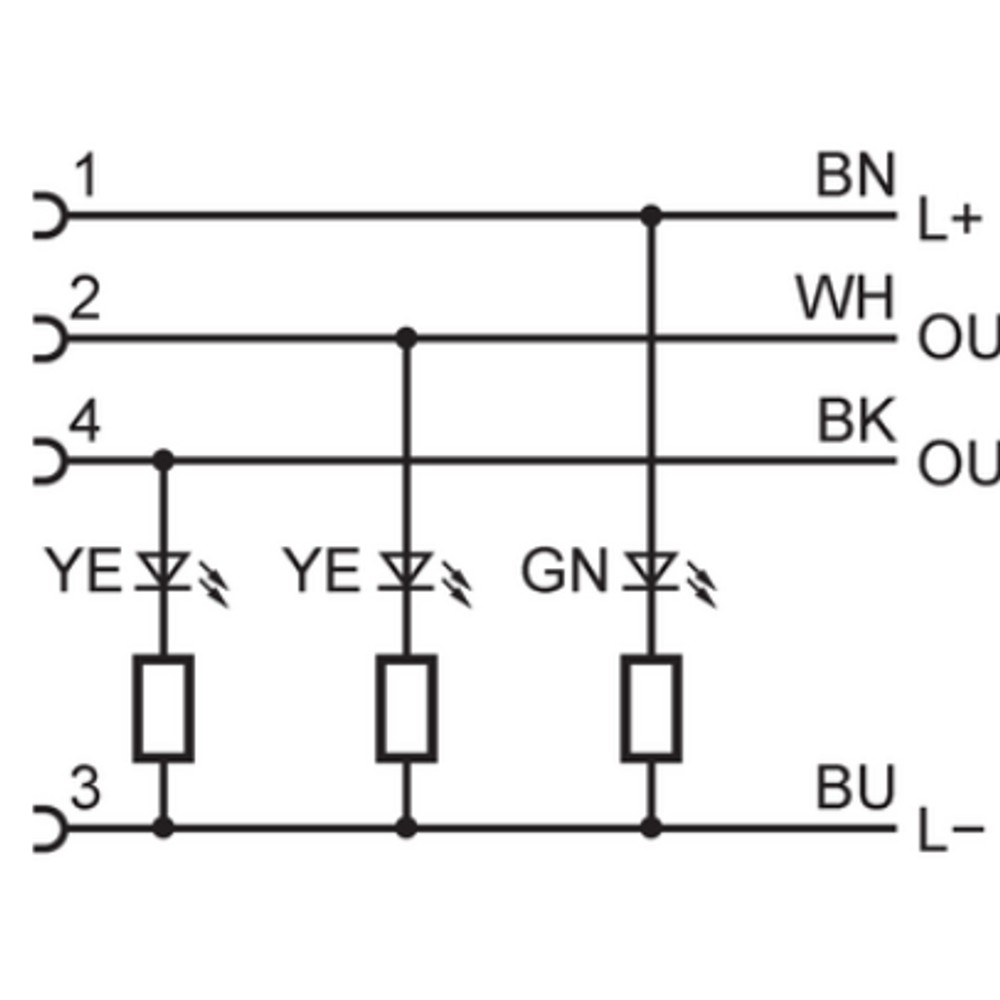

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Intermitência na comunicação ou perda de sinal	Aperto insuficiente ou desalinhamento do conector	Revisar o torque de aperto (0,6 a 1,5 Nm) e o alinhamento dos pinos
Curto-circuito ou falha no LED de indicação	Ingresso de líquido por vedação danificada	Inspecionar visualmente o estado do anel de vedação EPDM
LED de status não acende ou erro no CLP	Sobrecarga ou curto-circuito na carga	Verificar a polaridade e a tensão com um multímetro na ponta do cabo
Rompimento interno de condutores	Dobramento excessivo do cabo	Realizar teste de continuidade nos fios (BK, BN, BU, WH)

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVT561 (Datasheet)

PERGUNTAS FREQUENTES

O que é e para que serve o cabo EVT561 da IFM?

O EVT561 é um cabo de conexão industrial de 30 metros equipado com um conector fêmea M12 de 4 pinos, projetado para transmissão de sinais em ambientes higiênicos e úmidos.

Com quais equipamentos este cabo é compatível?

Este componente é compatível com sistemas industriais que utilizam a interface M12 codificação A e operação PNP, amplamente aplicada na indústria de alimentos e bebidas.

Este cabo serve para qualquer ambiente de alta temperatura?

O EVT561 não é indicado para aplicações que exijam resistência a produtos químicos corrosivos não especificados ou temperaturas de operação contínua acima de 100 °C.

Posso usar este cabo em esteiras de arraste de alta performance?

Não, o revestimento em PVC deste cabo não é adequado para aplicações em esteiras de arraste de alta velocidade ou torção constante que excedam os ciclos de flexão especificados no datasheet.

O que indica uma falha de conexão no sistema?

Sintomas como falha de sinal ou intermitência frequentemente indicam uma conexão mal apertada ou comprometimento da vedação da rosca.

Como diagnosticar se o cabo está com defeito?

Antes de substituir o cabo, verifique a continuidade dos fios com um multímetro e inspecione visualmente o anel de vedação e o torque de aperto da porca M12.

Este cabo é vendido separadamente ou em kit?

A compra deste item é realizada diretamente pela IFM, garantindo a procedência do material sem necessidade de cotação intermediária.

Por que escolher este modelo em vez de um cabo M12 genérico?

O EVT561 destaca-se pelo grau de proteção IP69K e contatos banhados a ouro, garantindo maior vida útil em comparação a cabos padrão sem proteção contra lavagem de alta pressão.

Quais cuidados devo ter ao conectar este cabo?

A instalação requer o alinhamento correto dos pinos e o aperto da porca entre 0,6 e 1,5 Nm; nunca force a conexão se sentir resistência.

Qual a origem e procedência deste cabo?

A fabricação e o suporte logístico são gerenciados pela IFM, com faturamento direto do fornecedor, assegurando conformidade com as normas industriais.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência contra a entrada de poeira e jatos de água de alta pressão e temperatura. (Ref.: Norma DIN 40050-9)

PNP

Configuração de comutação onde a carga é conectada entre a saída e o terra (positivo como sinal).

Conector M12

Padrão industrial circular de 12mm de diâmetro, utilizado para conexões elétricas em automação. (Ref.: IEC 61076-2-101)

PVC

Material de revestimento do cabo, escolhido pela flexibilidade e resistência química padrão. (Ref.: Material do invólucro)

Contatos banhados a ouro

Tratamento superficial dos pinos para minimizar a resistência de contato e evitar oxidação. (Ref.: Característica elétrica)
