Cabo de Ligação IFM EVT446 M12

Pré-visualizar: EVT446 IFM - Cabo de Ligação ifm Indústria Alimentícia M12 Reto/Angular 4m

EVT446 IFM - Cabo de Ligação ifm Indústria Alimentícia M12 Reto/Angular 4m

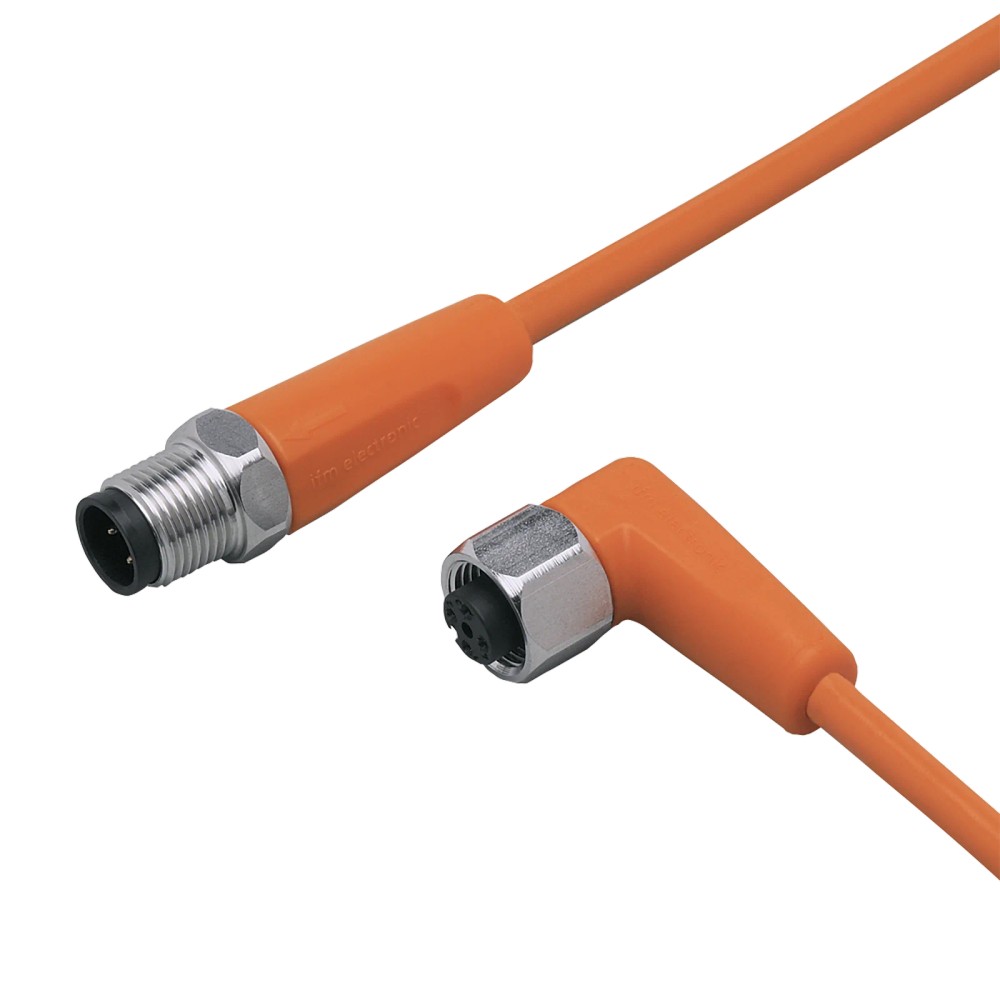

Imagem meramente ilustrativa

R$ 427,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT446
EAN: 4021179288422
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo 4...mais

Fechar menu

Saiba mais sobre: "EVT446 IFM - Cabo de Ligação ifm Indústria Alimentícia M12 Reto/Angular 4m"

Destaques do Produto

Comprimento do cabo

4 m

Configuração de conectores

M12 reto / M12 angular

Polos e codificação

4 polos, codificação A

Limite elétrico

< 250 V AC / < 300 V DC; corrente nominal de 4 A

Uso declarado

Áreas úmidas e higiênicas na indústria de alimentos

Proteção informada

IP 65, IP 67, IP 68 e IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação ifm Indústria Alimentícia EVT446, M12 reto/angular, 4 m

O ifm EVT446 é um cabo de ligação de 4 polos para conectar equipamentos com interfaces M12 de codificação A. Possui conector M12 reto e soquete M12 angular, cabo em PVC e contatos dourados. É indicado para áreas úmidas e higiênicas na indústria de alimentos, com graus de proteção IP 65, IP 67, IP 68 e IP 69K informados na ficha.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação, 4 polos
Modelo	EVT446
Conexões	M12 reto e M12 angular; codificação A
Comprimento	4 m
Material do cabo	PVC laranja; diâmetro de 4,9 mm
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Grau de proteção	IP 65, IP 67, IP 68, IP 69K
Temperatura ambiente	-25 a 100 °C; com nota cULus: até 50 °C
Características	Sem silicone; contatos dourados; porca de bloqueio em aço inoxidável 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de dispositivos que apresentem interface M12 de 4 polos, codificação A, com correspondência entre plugue reto e soquete angular.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, respeitando as condições de instalação e os graus de proteção especificados.
Aplicações que necessitem de cabo de 4 m e operação dentro dos limites elétricos e ambientais declarados.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir número de polos, codificação, tipo de conector ou comprimento diferentes dos informados; a ficha não documenta essas configurações para o EVT446.
Não exceder tensão de operação inferior a 250 V AC ou 300 V DC, nem corrente nominal de 4 A.
Não presumir compatibilidade com protocolos, pinagens ou equipamentos específicos sem confirmar a atribuição dos contatos no datasheet e na documentação do dispositivo conectado.

APLICAÇÕES E USO

Aplicação declarada: ligação de equipamentos em áreas úmidas e higiênicas da indústria de alimentos. Verifique que as interfaces sejam M12 de codificação A, com 4 polos, e que os requisitos elétricos estejam dentro dos limites especificados.
Possibilidade de uso em instalação móvel somente dentro das condições declaradas: temperatura ambiente móvel de 5 a 100 °C, velocidade máxima de 3,3 m/s na configuração indicada de deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Confirme se a geometria real da instalação atende a essas condições.
A ficha informa graus de proteção IP 65, IP 67, IP 68 e IP 69K; a adequação a um método específico de lavagem ou exposição deve ser confirmada conforme as condições de montagem e operação.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação ifm Indústria Alimentícia EVT446, M12 reto/angular, 4 m, verifique estes pontos:

Escolha o EVT446 quando

A instalação requer cabo de 4 m, conexão M12 de 4 polos e codificação A, com plugue reto e soquete angular, e os limites elétricos e ambientais da ficha atendem ao projeto.

Verifique outra configuração quando

A interface exigir outro comprimento, geometria de conexão, codificação ou quantidade de polos. Confirme também a pinagem e a compatibilidade elétrica dos equipamentos nas respectivas documentações; a ficha do cabo não identifica dispositivos ou protocolos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação informada na ficha do fabricante.
Modelo / SKU	EVT446	Identificador do produto.
Part number	EVT446	Código informado nos dados básicos do anúncio.
GTIN	4021179288422	Identificador comercial informado na ficha.
Marca	ifm	Fabricante indicado no anúncio.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada no cadastro do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão declarados.
Corrente nominal	4 A	Capacidade de carga total informada; não exceder o limite declarado.
Classe de proteção	II	Classificação informada na ficha.

Conexões elétricas
Configuração do cabo	4 m, PVC laranja, Ø 4,9 mm; 4 × 0,34 mm² (42 × Ø 0,1 mm)	Construção e seção dos condutores indicadas na ficha.

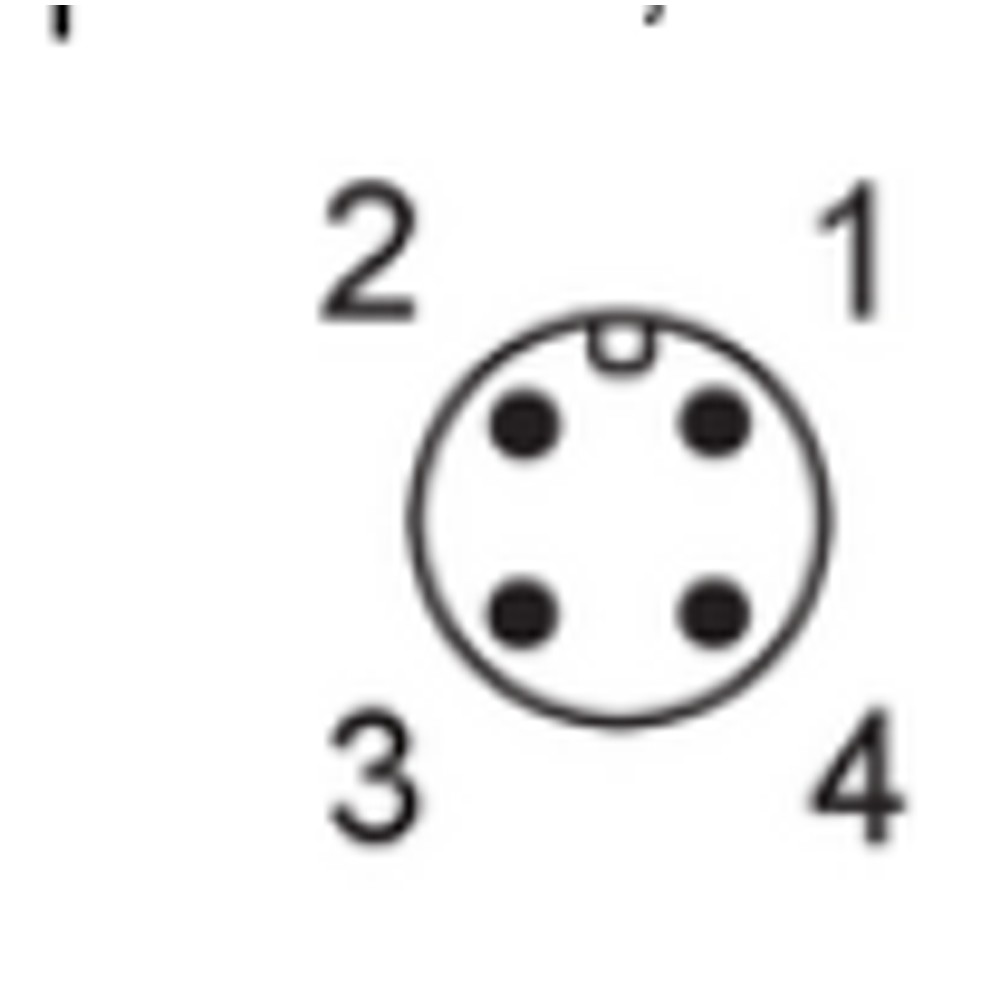

Plugue	1 × M12, reto; codificação A; 4 contatos dourados; corpo em PVC laranja; bloqueio em aço inoxidável 1.4404 (316L)	Características do conector macho informadas pelo fabricante.
Soquete	1 × M12, angular; codificação A; 4 contatos dourados; corpo em PVC laranja; bloqueio em aço inoxidável 1.4404 (316L); vedação EPDM	Características do conector fêmea informadas pelo fabricante.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o bloqueio das conexões.
Contatos	Banhados a ouro	Característica declarada para os contatos dos conectores.
Sem silicone	Sim	Característica declarada na ficha.

Materiais e construção
Material do cabo / invólucro	PVC	Material especificado para o cabo; o corpo dos conectores também é indicado como PVC.
Cor	Laranja	Cor informada para cabo e corpos dos conectores.
Material do bloqueio / porca	Aço inoxidável 1.4404 (316L)	Material especificado para os elementos de bloqueio.
Material da vedação	EPDM	Material indicado para a vedação do soquete.
Peso	180,5 g	Valor informado no cadastro do produto.

Proteção e condições ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Graus declarados na ficha; a proteção efetiva depende da conexão corretamente montada e das condições de uso.
Temperatura ambiente	-25 a 100 °C	Faixa ambiente informada para o produto.
Temperatura ambiente móvel	5 a 100 °C	Faixa indicada para uso móvel.
Nota de temperatura cULus	Até 50 °C	Limite indicado na observação cULus da ficha.
Temperatura de armazenamento	-25 a 55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada para condições climáticas de armazenamento.

Movimento e flexibilidade
Ciclos de curvatura	> 1 milhão	Resistência declarada para ciclos de curvatura.
Esforço de torção	± 180 °/m	Valor especificado para torção.
Raio mínimo de flexão em aplicação flexível	10 × diâmetro do cabo	Raio mínimo declarado; considerar o diâmetro de 4,9 mm do cabo.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

COMPATIBILIDADE

Comunicação

• A ficha informa conectores M12 de codificação A e 4 contatos, mas não declara protocolo de comunicação nem dispositivos compatíveis específicos. Verifique a pinagem e os sinais requeridos pelo equipamento conectado.

Conexões

Elétrica Cabo de 4 polos, com plugue M12 reto e soquete M12 angular, ambos de codificação A e contatos dourados. Tensão de operação < 250 V AC / < 300 V DC; corrente nominal de 4 A. A compatibilidade elétrica depende da pinagem e dos requisitos dos dispositivos conectados, que não são detalhados na ficha.

Processo Não aplicável: trata-se de um cabo de ligação elétrica, não de uma conexão de processo. As interfaces informadas são plugue M12 reto e soquete M12 angular, ambos de codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interfaces M12 de 4 polos e codificação A, com requisitos elétricos e pinagem confirmados	✓	A ficha especifica plugue reto e soquete angular M12, codificação A e 4 contatos; a validação de pinagem entre os dispositivos continua necessária.
Circuito dentro de < 250 V AC / < 300 V DC e corrente nominal de até 4 A	✓	Esses são os limites elétricos declarados para o cabo.
Equipamento que exige codificação M12 diferente, mais ou menos de 4 polos ou outra geometria de conexão	✗	A configuração declarada para o EVT446 é M12 codificação A, 4 polos, com um conector reto e um angular.
Aplicação que exige tensão ou corrente acima dos valores declarados	✗	A ficha limita a tensão a valores inferiores a 250 V AC e 300 V DC e informa corrente nominal de 4 A.
Aplicação que requer protocolo ou pinagem específicos sem validação documental	✗	A ficha não identifica protocolos nem atribuição de sinais; é necessário confirmar esses dados para o equipamento conectado.

INSTALAÇÃO

Como instalar o Cabo de Ligação ifm Indústria Alimentícia EVT446, M12 reto/angular, 4 m

Confirme que as duas interfaces dos equipamentos correspondem à configuração M12 de codificação A e 4 polos do cabo.
Verifique a pinagem e os requisitos elétricos dos dispositivos na documentação correspondente antes da conexão.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Posicione o plugue M12 reto e o soquete M12 angular sem forçar o alinhamento das roscas.
Aperte os bloqueios conforme a faixa indicada de 0,6 a 1,5 Nm e confira o assentamento das vedações.
Em instalação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e os limites de movimento aplicáveis à montagem.

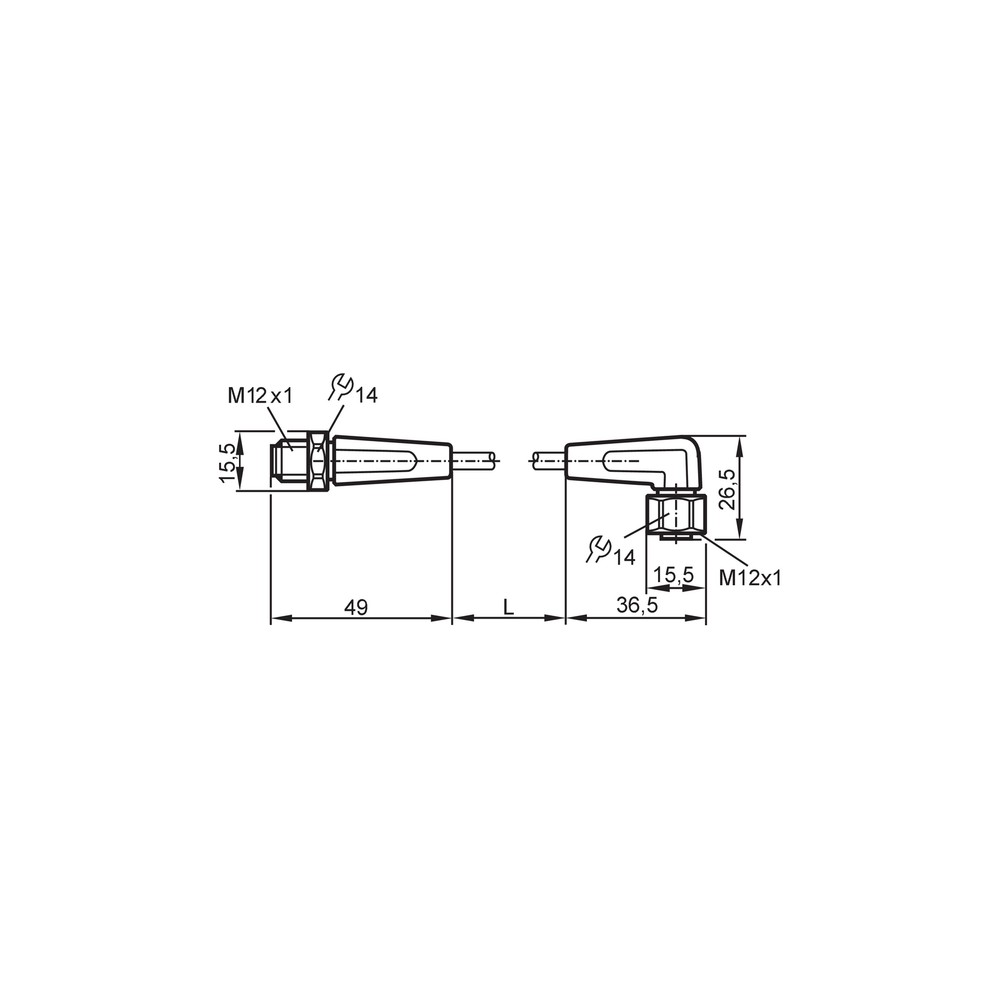

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

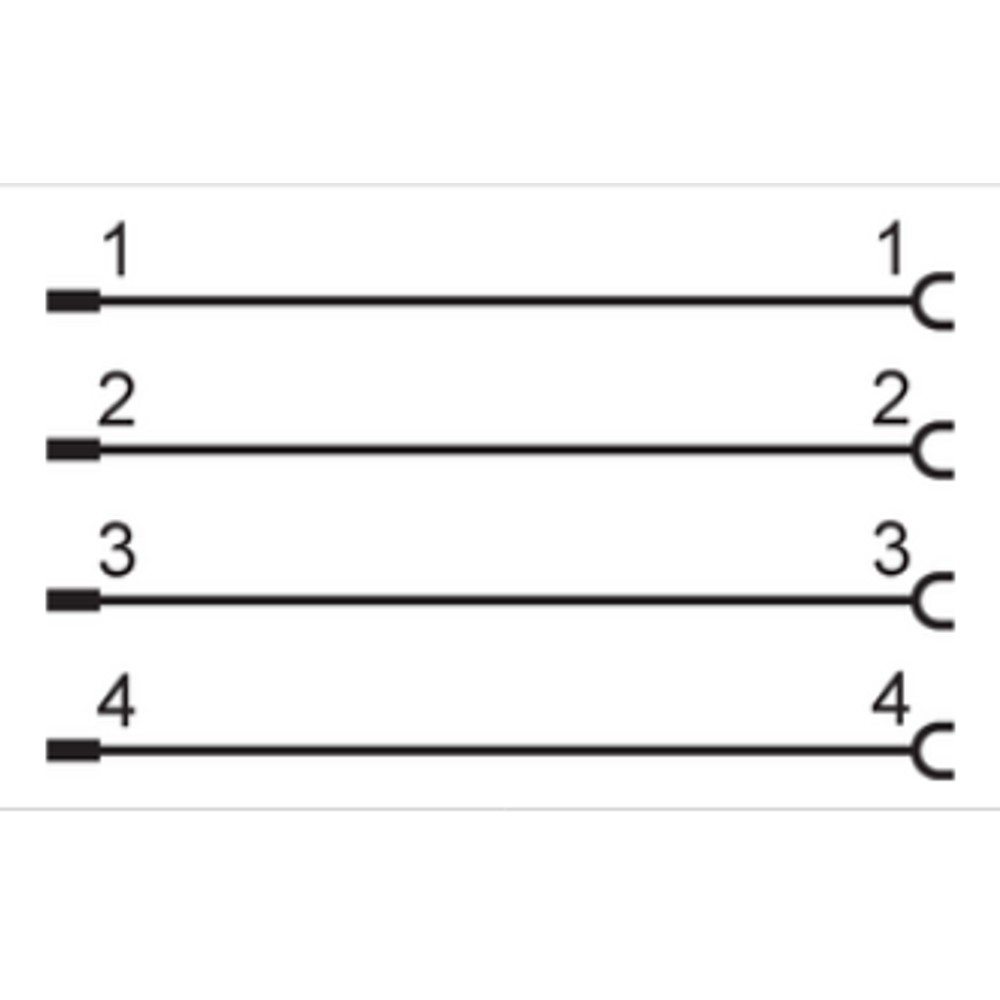

Sintoma	Possível causa	Verificação
O equipamento conectado não comunica ou não apresenta o sinal esperado.	Pinagem incompatível ou conexão incorreta entre os contatos do cabo e os dispositivos.	Compare a atribuição dos quatro contatos com a documentação dos dois equipamentos e confirme que as interfaces usam codificação A.
Conexão intermitente durante operação ou movimentação.	Bloqueio M12 frouxo, conector desalinhado ou esforço mecânico no cabo.	Inspecione o alinhamento e o aperto dos conectores; verifique também se a instalação respeita o raio mínimo de curvatura declarado.
Umidade observada na conexão ou falha após exposição a líquidos.	Conector mal assentado, vedação danificada ou condições de montagem incompatíveis com a proteção pretendida.	Inspecione o assentamento do conector e a vedação EPDM do soquete; confirme a montagem e as condições de uso frente aos graus IP declarados.
Aquecimento ou interrupção do circuito sob carga.	Requisitos elétricos acima dos limites declarados ou contato/conexão inadequados.	Meça a tensão e a corrente do circuito e compare com os limites do cabo; inspecione o estado e o assentamento dos contatos.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica ifm EVT446 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVT446 e o que vem na embalagem?

É um cabo de ligação ifm com plugue M12 reto e soquete M12 angular, ambos de 4 polos e codificação A. A ficha informa uma peça por embalagem.

Para quais equipamentos o cabo EVT446 pode ser usado?

Pode ser usado com interfaces M12 de 4 polos e codificação A, desde que pinagem e requisitos elétricos dos equipamentos sejam compatíveis. A ficha não lista protocolos ou dispositivos específicos.

O EVT446 serve para conectar uma interface M12 com outra codificação?

A ficha especifica codificação A nas duas extremidades. Não selecione o cabo para interfaces com outra codificação sem confirmar a compatibilidade mecânica e elétrica na documentação dos equipamentos.

Posso usar o EVT446 em um circuito acima de 4 A?

A ficha declara corrente nominal de 4 A, portanto não se deve presumir adequação acima desse valor. Verifique também os limites de tensão especificados para o circuito.

O equipamento não funciona depois de instalar o cabo: o que devo verificar antes de trocá-lo?

Confira primeiro a pinagem e a correspondência dos quatro contatos com os dois equipamentos. Verifique também o assentamento e o aperto dos conectores.

A conexão falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é esforço mecânico excessivo, curvatura menor que a permitida ou conector frouxo. Inspecione a instalação e compare o raio de curvatura e as condições de movimento com os limites da ficha.

Devo comprar este cabo ou procurar uma versão com outra configuração?

Escolha o EVT446 quando forem necessários 4 m, M12 reto/angular, codificação A e 4 polos. Para outro comprimento, geometria ou quantidade de polos, procure a configuração correspondente e valide a pinagem.

É melhor comprar o cabo completo ou apenas um conector?

O EVT446 é fornecido como cabo de ligação montado, com conectores nas duas extremidades; a ficha não descreve conectores avulsos como parte deste produto. Se a necessidade for substituir apenas um componente, confirme a disponibilidade e a especificação separadamente com o fabricante.

Como devo apertar e instalar os conectores M12?

Alinhe as roscas sem forçar e aperte o bloqueio dentro da faixa de 0,6 a 1,5 Nm. Consulte o datasheet para confirmar os detalhes da montagem.

O cabo acompanha acessórios?

A ficha informa uma peça por embalagem e não relaciona acessórios inclusos. Não há acessórios adicionais identificados nos dados fornecidos.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração mecânica do conector M12 identificada na ficha; deve corresponder à interface do equipamento.

Grau de proteção IP

Classificação declarada para a proteção do produto contra ingresso de agentes externos, conforme condições de montagem e uso.

Raio mínimo de curvatura

Menor raio de curvatura especificado para a aplicação flexível do cabo.

Corrente nominal

Corrente declarada para a capacidade de carga total do cabo; deve ser respeitada no circuito.

Codificação e número de polos

Características da interface elétrica que devem corresponder às conexões dos equipamentos e à atribuição dos contatos.
