Cabo de Ligação IFM EVT445 3m - Alta Higiene IP69K

Pré-visualizar: EVT445 IFM - Cabo de Ligação IFM Indústria Alimentícia 3m PVC IP69K M12

EVT445 IFM - Cabo de Ligação IFM Indústria Alimentícia 3m PVC IP69K M12

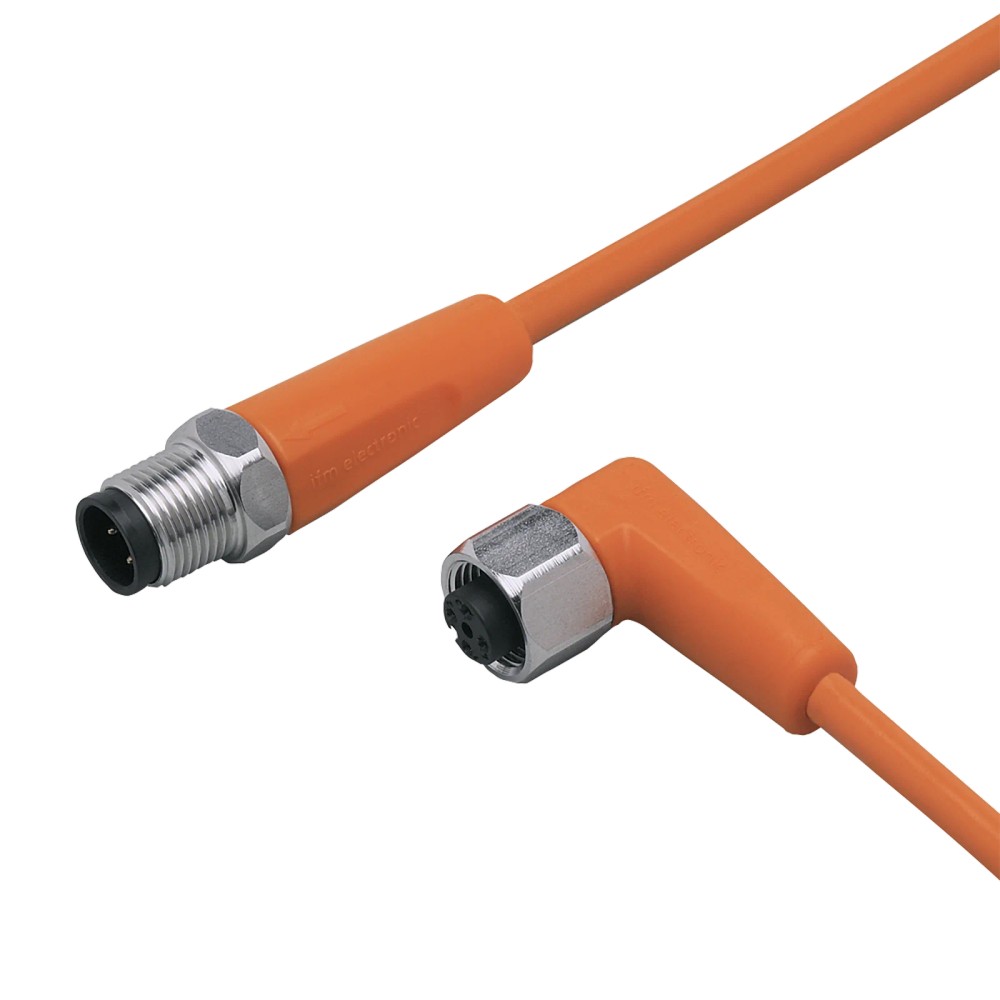

Imagem meramente ilustrativa

R$ 412,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT445
EAN: 4021179288415
NCM do produto: 85444200

Destaques do Produto Comprimento 3 metros...mais

Fechar menu

Saiba mais sobre: "EVT445 IFM - Cabo de Ligação IFM Indústria Alimentícia 3m PVC IP69K M12"

Destaques do Produto

Comprimento

3 metros

Conexão Lado A

M12 Angular

Conexão Lado B

M12 Reto

Material

PVC (Laranja)

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT445 IFM - Cabo de Ligação IFM Indústria Alimentícia 3m PVC IP69K M12

O EVT445 é um cabo de ligação blindado e robusto, projetado especificamente para aplicações em ambientes úmidos e higiênicos, como na indústria de alimentos. Equipado com conectores M12 e materiais resistentes à corrosão, garante conectividade confiável em processos exigentes. Destaca-se por seu grau de proteção IP69K, contatos banhados a ouro e resistência mecânica para mais de 1 milhão de ciclos de dobra.

PRINCIPAIS ESPECIFICAÇÕES

Comprimento	3 m
Material	PVC
Conexão	M12 (Fêmea angular / Macho reto)
Grau de Proteção	IP69K
Tensão	< 250 V AC
Corrente	4 A
Temperatura	-25 a 100 °C
Ciclos de Curvatura	> 1 milhão
Sem Silicone	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas.
Áreas úmidas e processos de limpeza frequentes.
Sensores e atuadores com conexão M12.
Aplicações que exigem grau de proteção IP69K.

⚠ Considere outro se precisa de:

Aplicações com torção contínua superior a ± 180 °/m.
Ambientes com temperatura ambiente acima de 100 °C.
Raio de flexão menor que 10 vezes o diâmetro do cabo (49 mm).
Exposição a produtos químicos incompatíveis com revestimento em PVC.

APLICAÇÕES E USO

Conexão de sensores de proximidade em linhas de envase.
Integração de dispositivos M12 em zonas de processamento de alimentos.
Aplicações sujeitas a limpeza por jato de água de alta pressão.
Ambientes industriais que exigem materiais livres de silicone.

COMO ESCOLHER

Antes de comprar o EVT445 IFM - Cabo de Ligação IFM Indústria Alimentícia 3m PVC IP69K M12, verifique estes pontos:

Quando escolher o EVT445

Utilize quando o ambiente exigir proteção contra lavagens intensas (IP69K) e quando a aplicação envolver contato com alimentos, sendo necessária uma solução livre de silicone com alta resistência a ciclos de dobra.

Quando buscar outra opção

Considere buscar alternativas se a aplicação exigir resistência química superior ao PVC (ex: PUR) ou se a temperatura ambiente superar consistentemente os 100 °C, ou se houver necessidade de cabos blindados contra interferência eletromagnética (EMC).

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do invólucro	PVC	Material isolante padrão para proteção contra umidade.
Material da porca	1.4404 (aço inoxidável / 316L)	Alta resistência à corrosão em ambientes higiênicos.
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Nível de estanqueidade para ambientes industriais severos.

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de isolamento elétrico operacional.
Capacidade de carga total	4 A	Corrente máxima suportada pelos condutores.
Contatos	Banhados a ouro	Garante baixa resistência e integridade do sinal.

Condições Ambientais e Dinâmicas
Temperatura ambiente	-25...100 °C	Faixa de operação térmica permitida.
Ciclos de curvatura	> 1 milhão	Expectativa de vida em aplicações flexíveis.
Velocidade de movimento	max. 3.3 m/s	Limite cinemático para aplicações dinâmicas.

COMPATIBILIDADE

Comunicação

• Sinais Digitais (Digital I/O)

• Sensores Binários

• Sinais Analógicos de baixa tensão

Conexões

Elétrica 4 pinos, 4 x 0,34 mm²

Processo M12 (Codificação A)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem com alta pressão	✓	O cabo possui classificação IP69K, projetada para suportar jatos de água quentes e pressão.
Instalação em esteiras móveis com alta vibração	✓	Suporta mais de 1 milhão de ciclos de curvatura.
Aplicações de alta temperatura (> 100 °C)	✗	A temperatura máxima de operação é de 100 °C.

INSTALAÇÃO

Como instalar o EVT445 IFM - Cabo de Ligação IFM Indústria Alimentícia 3m PVC IP69K M12

Verifique se o dispositivo a ser conectado possui interface M12 codificação A.
Certifique-se de que a área de instalação está desenergizada.
Insira o conector angular no sensor ou atuador até sentir o encaixe do O-ring.
Rosqueie manualmente a porca de aço inoxidável até o travamento, respeitando o torque de 0,6-1,5 Nm.
Posicione o cabo de forma a respeitar o raio de flexão mínimo de 10x o diâmetro (49 mm).
Fixe o cabo com braçadeiras plásticas para evitar tensões mecânicas excessivas nos terminais.

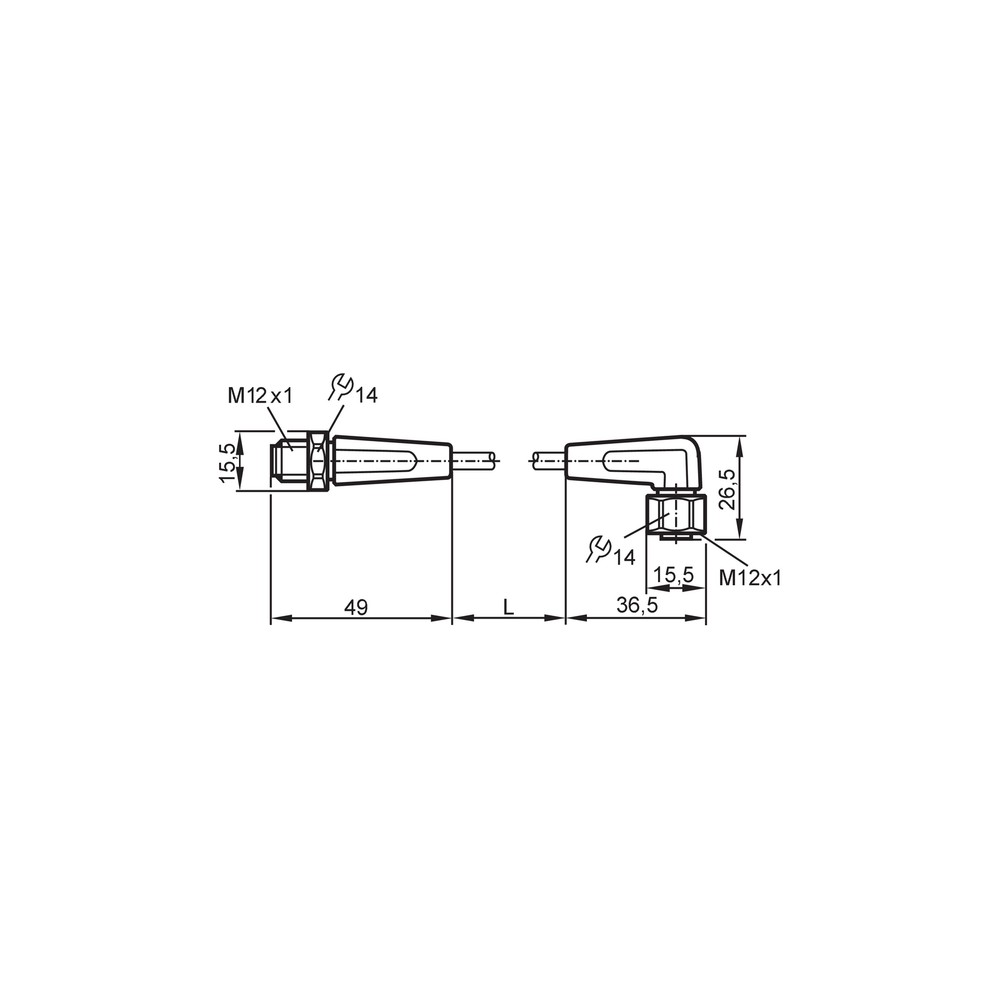

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falha intermitente de sinal ou entrada de umidade.	Aperto excessivo ou insuficiente do conector M12.	Verifique se o torque está entre 0,6 e 1,5 Nm.
Rompimento interno do condutor (cabo aberto).	Raio de curvatura menor que 10x o diâmetro do cabo.	Inspeccione a bainha externa em busca de vincos ou deformações.
Ressecamento e fissuras no revestimento de PVC.	Exposição a temperaturas acima de 100 °C.	Verifique a temperatura ambiente da aplicação no datasheet.
Aumento da resistência elétrica ou queda de sinal.	Contaminação ou oxidação nos pinos.	Examine visualmente os pinos dourados em busca de depósitos ou corrosão.

DOCUMENTAÇÃO TÉCNICA

Folha de dados técnica EVT445 (Datasheet) Desenho técnico em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVT445 da IFM?

O EVT445 é um cabo de conexão industrial com conectores M12 (fêmea angular e macho reto), projetado para transmissão de sinais em ambientes higiênicos, suportando até 250 V AC.

Este cabo é adequado para ambientes de processamento de alimentos?

Sim, ele possui contatos banhados a ouro para garantir baixa resistência de contato e é fabricado em materiais adequados para a indústria de alimentos, sem silicone.

Em quais situações este cabo não deve ser utilizado?

Não deve ser utilizado em aplicações que excedam 100 °C de temperatura ambiente ou que submetam o cabo a forças de torção superiores a ± 180 °/m.

O produto pode ser usado em qualquer aplicação industrial?

Não utilize em ambientes com temperaturas operacionais constantes acima de 100 °C ou para aplicações que exijam submersão prolongada em produtos químicos agressivos não compatíveis com PVC.

Como diagnosticar falhas na conexão do cabo?

Sintomas de falha incluem sinal intermitente ou perda de comunicação, muitas vezes causados por fadiga do condutor devido a dobramentos excessivos abaixo do raio mínimo permitido.

O que verificar antes de substituir o cabo por suspeita de falha?

Verifique se o conector está firmemente rosqueado (torque 0,6...1,5 Nm) e se não há sinais de danos físicos na capa externa de PVC ou oxidação nos pinos.

Por que escolher este modelo em vez de um cabo M12 genérico?

O EVT445 é a solução dedicada para ambientes de higiene, enquanto cabos de PVC padrão de mercado podem não oferecer a proteção IP69K necessária e a resistência química requerida.

Este cabo é melhor para instalação fixa ou móvel?

Este cabo é ideal para instalações fixas ou com movimentação controlada em esteiras, sendo uma alternativa de alta durabilidade para substituição direta de cabos padrão em áreas úmidas.

Quais cuidados são necessários na instalação?

A instalação requer o alinhamento correto dos conectores M12 e o aperto manual ou com ferramenta calibrada entre 0,6 e 1,5 Nm para garantir a vedação IP69K.

Qual a procedência e confiabilidade deste componente?

A IFM garante a procedência técnica do produto, sendo um item de catálogo fabricado para suportar ciclos de curvatura superiores a 1 milhão de operações.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que indica resistência a jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).

Codificação A

Padrão de pinagem em conectores M12 para sinais padrão e sensores (Ref.: IEC 61076-2-101).

Raio de flexão

Curvatura mínima permitida para o cabo sem danificar a estrutura interna (Ref.: 10 x diâmetro do cabo).

Material 1.4404

Aço inoxidável austenítico, também conhecido como 316L, resistente à corrosão (Ref.: AISI 316L).

Sem silicone

Característica essencial em pinturas e indústria alimentícia para evitar contaminação (Ref.: Requisito de processo).
